Описание

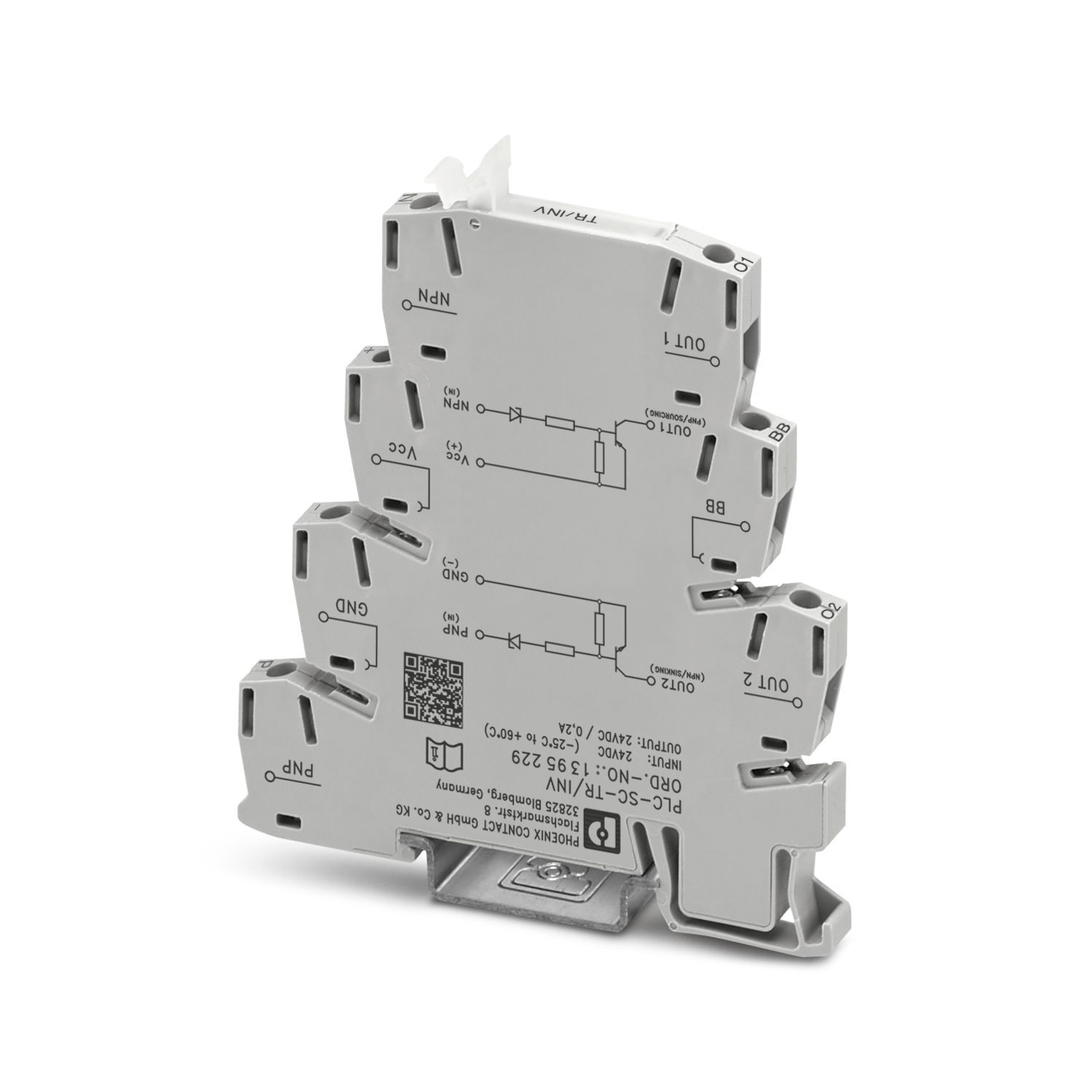

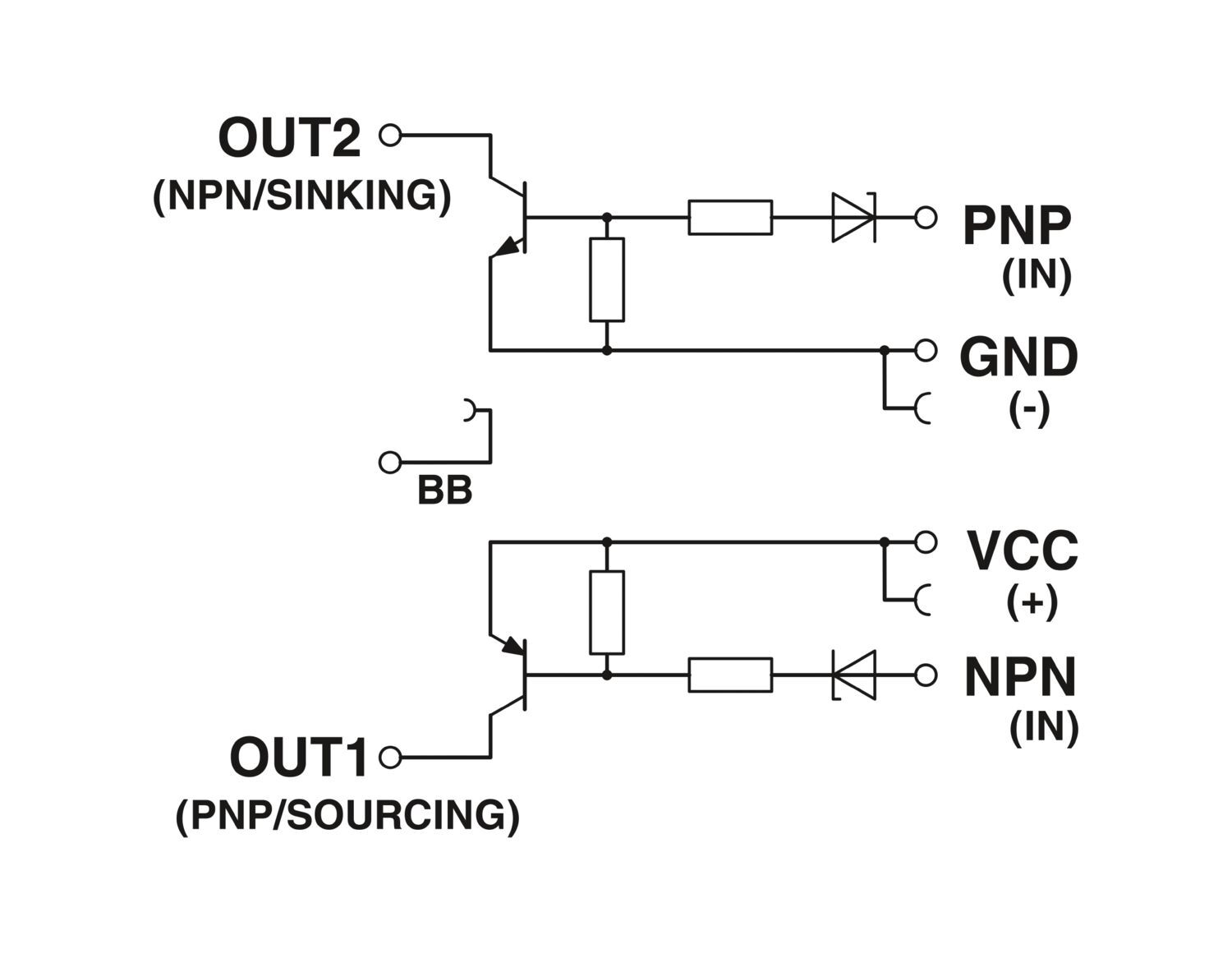

Инверторный модуль с винтовым зажимом преобразует выходной сигнал транзистора n-p-n-типа с общим эмиттером в выходной сигнал транзистора p-n-p-типа (эмиттер подключен к положительному полюсу) и наоборот.
Характеристики
Товар доставляется
да
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
34,2 g
Вес/шт. (без упаковки)
26,95 g
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/kommutiruusii-usilitel-plc-sc-tr-inv-1395229
Тип изделия
Модуль полупроводникового реле
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II
Степень загрязнения
2
Расчетное импульсное напряжение
0,5 кВ
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
1395229
Ценовая группа
DK6213
Номер таможенного тарифа
85365019
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTM5NTIyOQ/downloads/8067286?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTM5NTIyOQ/downloads/8067649?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Расчетное напряжение изоляции
50 В DC
Указания по эксплуатации
Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP,
По отношению к соседним модулям в направлении монтажной рейки соблюдается как минимум функциональная изоляция.Если в приложении требуется более высокая степень изоляции (базовая или усиленная), то следует реализовать ее при помощи соответствующих мер (например, разделительных пластин).,
Этот артикул предназначен исключительно как поставляемая деталь для дальнейшей переработки промышленными, торговыми или другими компаниями, специализирующимися в области ЭМС.
Режим работы
100 % ED
Стандарты / нормативные документы
DIN EN 60664-1
Типовой входной ток при UN
6 мА
Защитная схема
Защита от перенапр.
Степень защиты (Место установки)
IP54 (Место установки)
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Питание
Питание
Частота передачи
15 кГц
Ток утечки
< 1 мА
Степень защиты
IP20 (Устройство)
Порог срабатывания, сигнал "0", напряжение
≥ 15 В (при UVcc),
≤ 9 В
Порог срабатывания, сигнал "1", напряжение
≤ 5 В (при UVcc),
≥ 19 В
Ограничение верхнего предела напряжения
> 33 В
Сечение гибких проводников (2 проводника одинакового сечения)
0,5 мм² ... 1 мм² (Кабельный наконечник TWIN с пластмассовой втулкой)
Электропитание UVcc
24 В DC
Диапазон напряжения питания
20 В DC ... 30 В DC
NPN
NPN
Входной сигнал напряжения, минимальный
-2 В
Входной сигнал напряжения, максимальный
26 В
PNP
PNP
Ток длительной нагрузки
200 мА (OUT1/OUT2)
Остаточное напряжение
< 1 В
