Описание

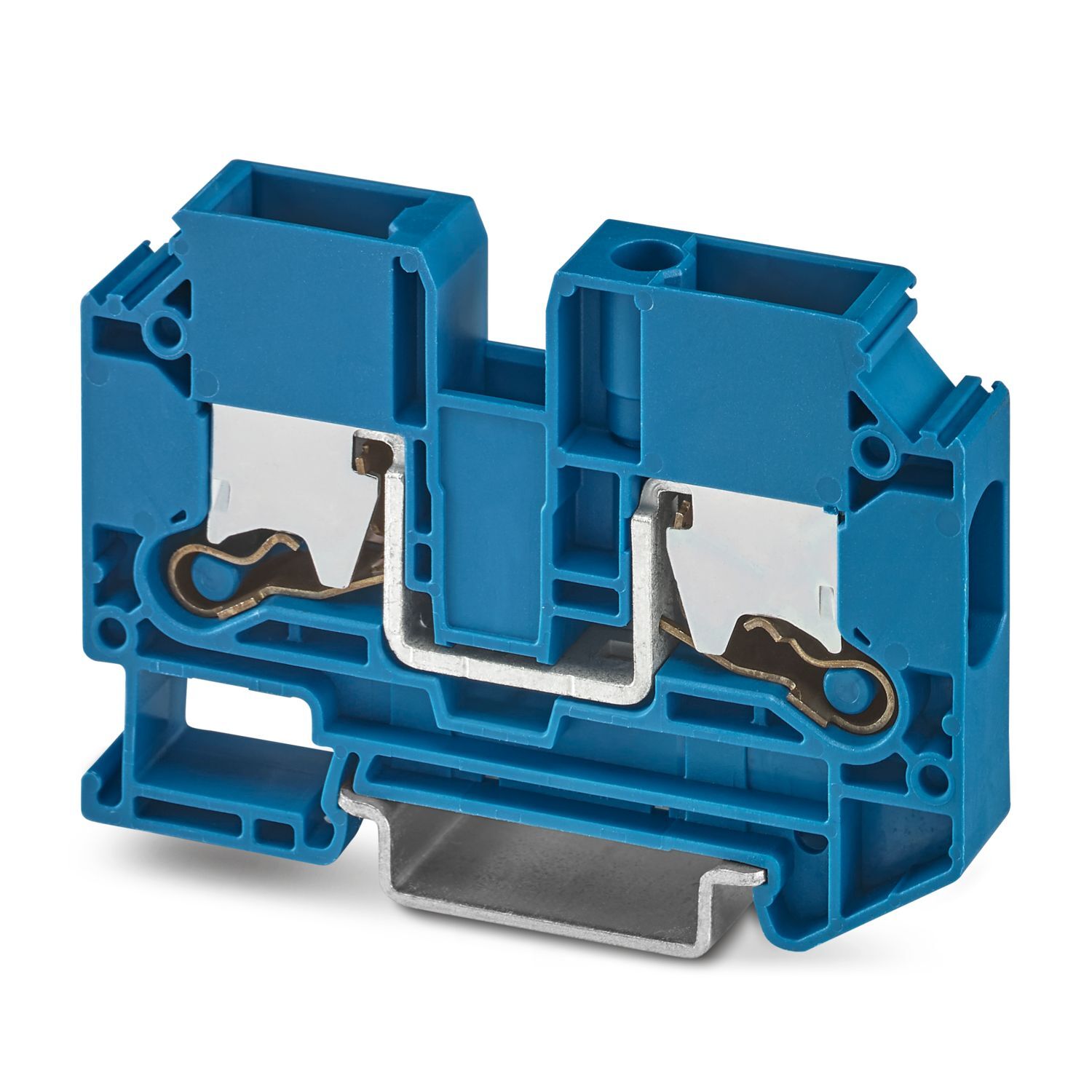

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 57 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Зажим push-X, Расчетное сечение: 10 мм2, cечение: 1,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4063151623197
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
48,8 мм
advatnages

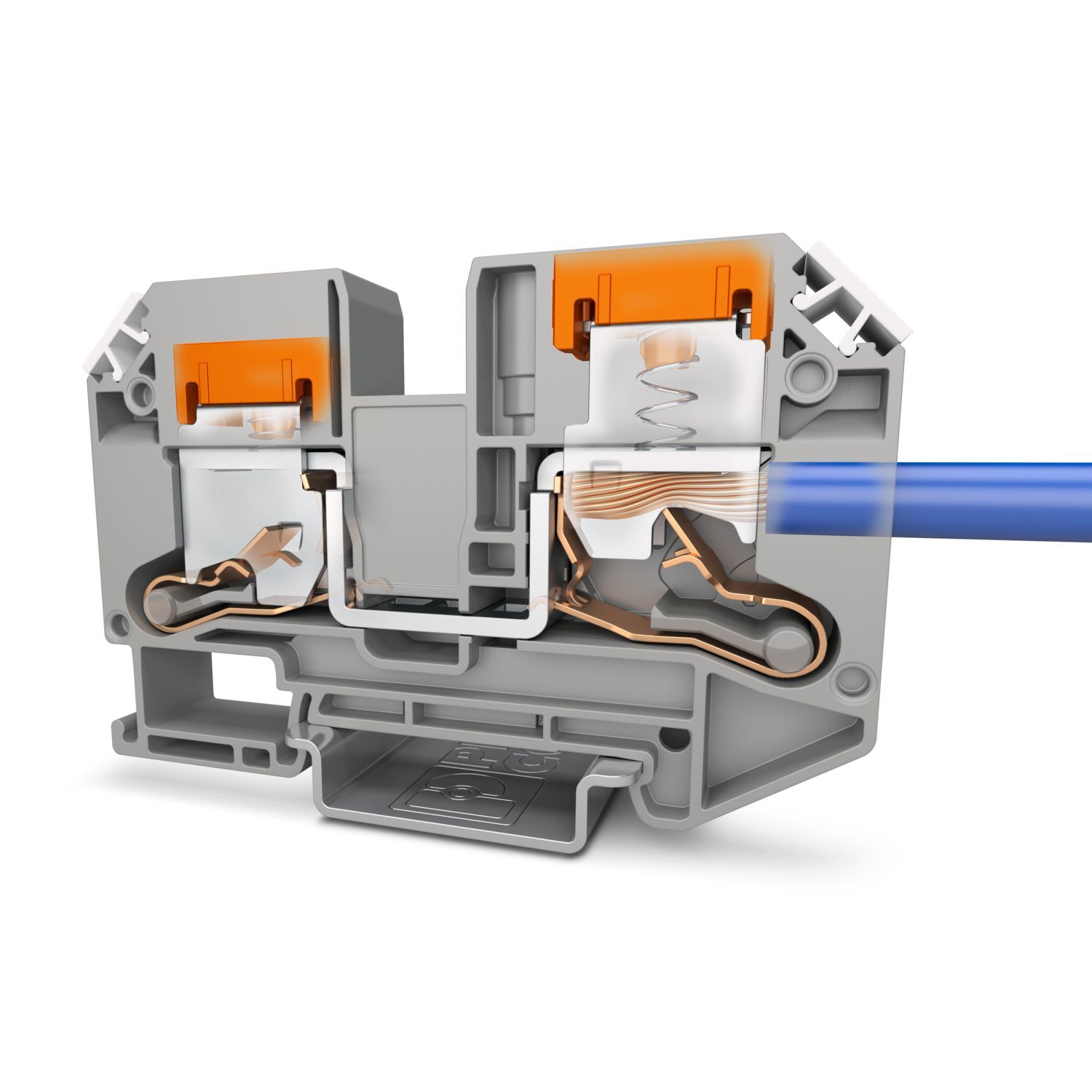

Быстрое, не требующее усилий соединение для любых видов проводов благодаря предварительно натянутым контактным пружинам|Высокая гибкость в процессе ввода провода обеспечивает простое подключение проводов с наконечником или без него|Наглядное соединение провода за счет наличия бокового направления подключения и однозначной позиции кнопки управления пружинным контактом|Простое получение информации: QR-код на клемме содержит все необходимые сведения об изделии|Клеммные блоки с зажимами Push-X являются частью системы COMPLETE line
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
30,1 g
Вес/шт. (без упаковки)
30 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-xtv-10-bu-1329549
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажим push-X
Длина снятия изоляции
16 мм ... 18 мм
Калиберная пробка
A6
Сечение жесткого провода
1,5 мм² ... 16 мм²
Сечение проводника AWG
14 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
2,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
12 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
2,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
2,5 мм² ... 10 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 6 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
70 A (при сечении жесткого провода 16 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
10,2 мм
Высота
72 мм
Глубина на NS 35/7,5
50,3 мм
Глубина на NS 35/15
57,8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1329549
Ценовая группа
BE2511
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTMyOTU0OQ/downloads/9706927?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTMyOTU0OQ/downloads/9707827?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
XTV
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
9 об/мин.
Повороты
135
Сечение провода / масса
1,5 мм²/0,4 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 10 мм²
1,2 кA
Область применения
Железнодорожная индустрия
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Импульсное испытательное напряжение
8 кВ
