Описание

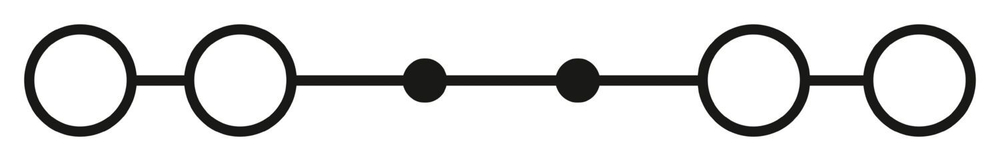

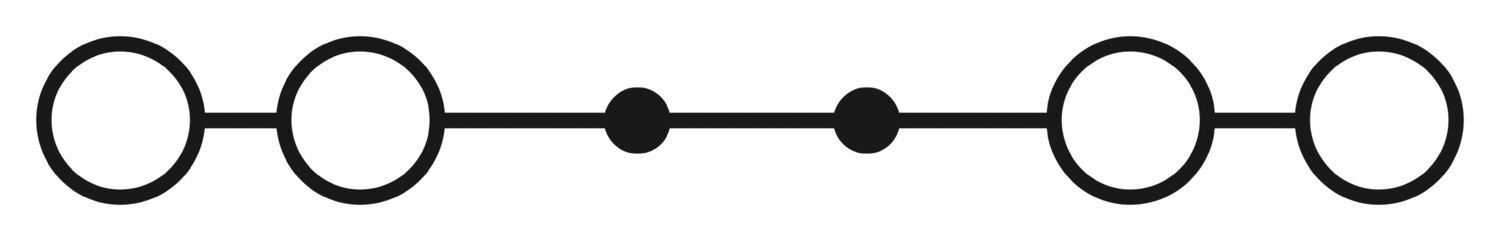

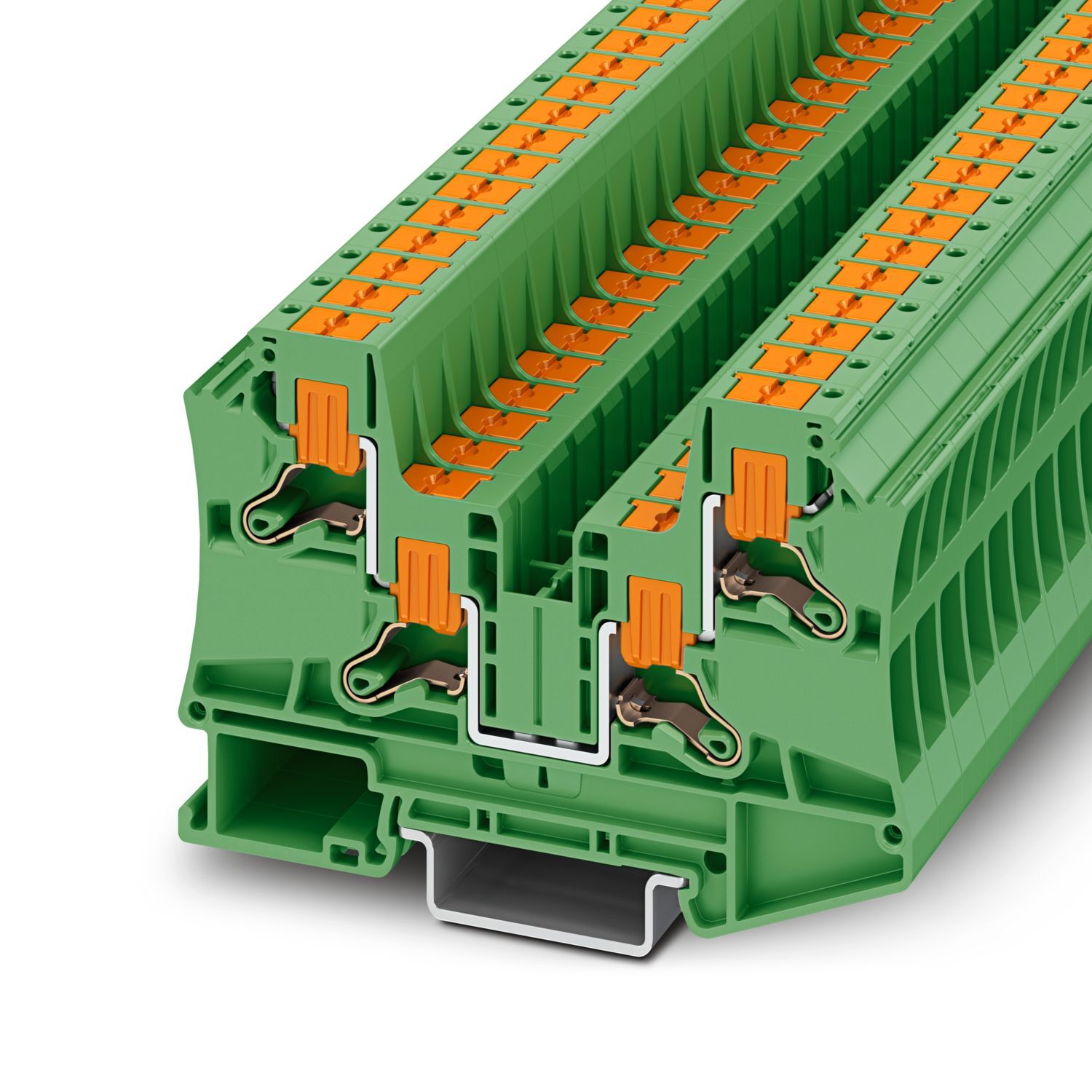

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 4, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: зеленый
Характеристики
Штрих-код
4063151524265
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
Глубина
57,6 мм
advatnages
Наглядная разводка благодаря боковому вводу проводов|Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.|Соединительные зажимы push-in отличаются стандартными характеристиками системы CLIPLINE complete|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
100
Вес/шт. (с упаковкой)
25 g
Вес/шт. (без упаковки)
25 g
Цвет
зеленый (RAL 6021)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ptv-6-quattro-gn-1291930
Тип изделия
Проходная клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
4
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²,
1,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²,
4 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²,
2,5 мм² ... 6 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
52 A (при сечении жесткого провода 10 мм²),
45 A (10 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
8,2 мм
Высота
84,7 мм
Глубина на NS 35/7,5
59,1 мм
Глубина на NS 35/15
66,6 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA 6.6
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1291930
Ценовая группа
BE2313
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTI5MTkzMA/downloads/7910155?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTI5MTkzMA/downloads/7910090?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PTV
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 4 мм²
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1180930 D-PTV 6-QUATTRO
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
10
Возможности подключения, жесткие проводники
0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG
20 ... 8
Возможности подключения, гибкие проводники
0,5 мм² ... 10 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-8 / 3030284
Данные перемычки
36 A (6 мм²)
Повышение температуры Ex
40 К (35 A/6 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
35 A (6 мм²)
Контактное сопротивление
0,7 мΩ
Область применения
Железнодорожная индустрия
- для соединения несмежных клемм
352 В
- для соединения несмежных клемм через PE-клемму
352 В
- перемычки требуемой длины с крышкой
275 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
- перемычки требуемой длины
220 В
Сечение жесткого провода [AWG]
16 ... 8 (пересчитано согласно МЭК)
