Описание

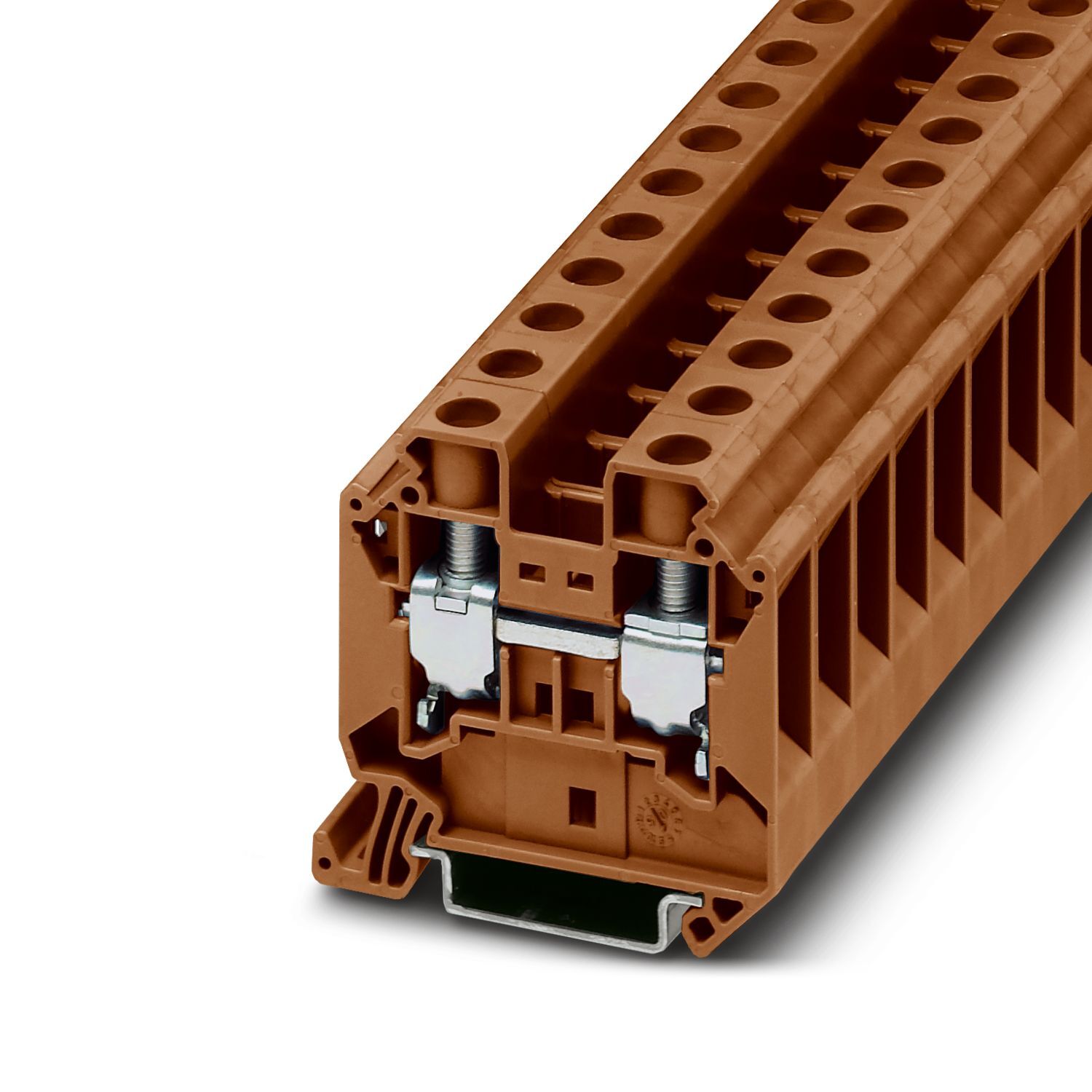

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 76 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 16 мм2, cечение: 1,5 мм2 - 25 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: коричневый
Характеристики
Штрих-код
4063151130336
Номинальное сечение
16 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
54,4 мм
advatnages
Переходная перемычка позволяет объединять клеммы с различными типами соединения, например, винтовые клеммы UT 35 и клеммы 2,5 с технологией Push-in в блоки питания|Описание гибких возможностей установки соединений в системе CLIPLINE complete приведено в разделе "Принадлежности для соединительных клеммных систем CLIPLINE complete"|Возможность простой и быстрой подачи питания и распределения потенциалов сильных токов, а также использования проводов с поперечным сечением до 35 мм² с помощью переходной перемычки|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
30,39 g
Вес/шт. (без упаковки)
30,39 g
Цвет
коричневый (RAL 8028)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ut-16-bn-1143432
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
2,43 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M5
Момент затяжки
2,5 ... 3 Нм
Длина снятия изоляции
14 мм
Калиберная пробка
A7
Сечение жесткого провода
1,5 мм² ... 25 мм²
Сечение проводника AWG
14 ... 4 (пересчитано согласно МЭК)
Сечение гибкого провода
1,5 мм² ... 25 мм²
Сечение гибкого проводника [AWG]
14 ... 4 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1 мм² ... 16 мм²
2 жестких провода одинакового сечения
1 мм² ... 6 мм²
2 гибких провода одинакового сечения
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,75 мм² ... 10 мм²
Номинальный ток
76 A
Максимальный ток нагрузки
101 A (для кабеля сечением 25 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
12,2 мм
Высота
55,5 мм
Глубина на NS 35/7,5
55 мм
Глубина на NS 35/15
62,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1143432
Ценовая группа
BE1111
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MTE0MzQzMg/downloads/9760661?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTE0MzQzMg/downloads/9760839?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников.
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Область применения
Железнодорожная индустрия
