Описание

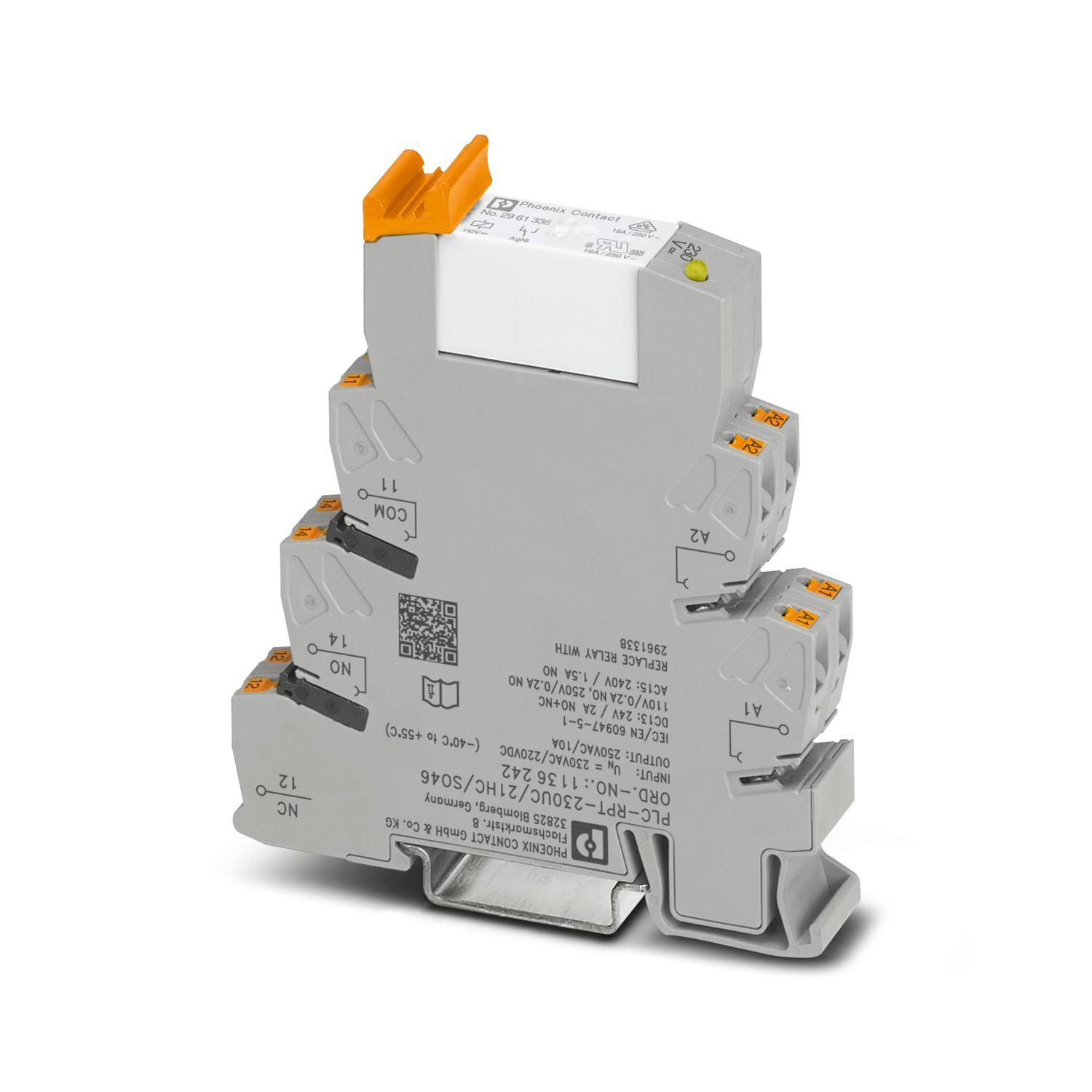

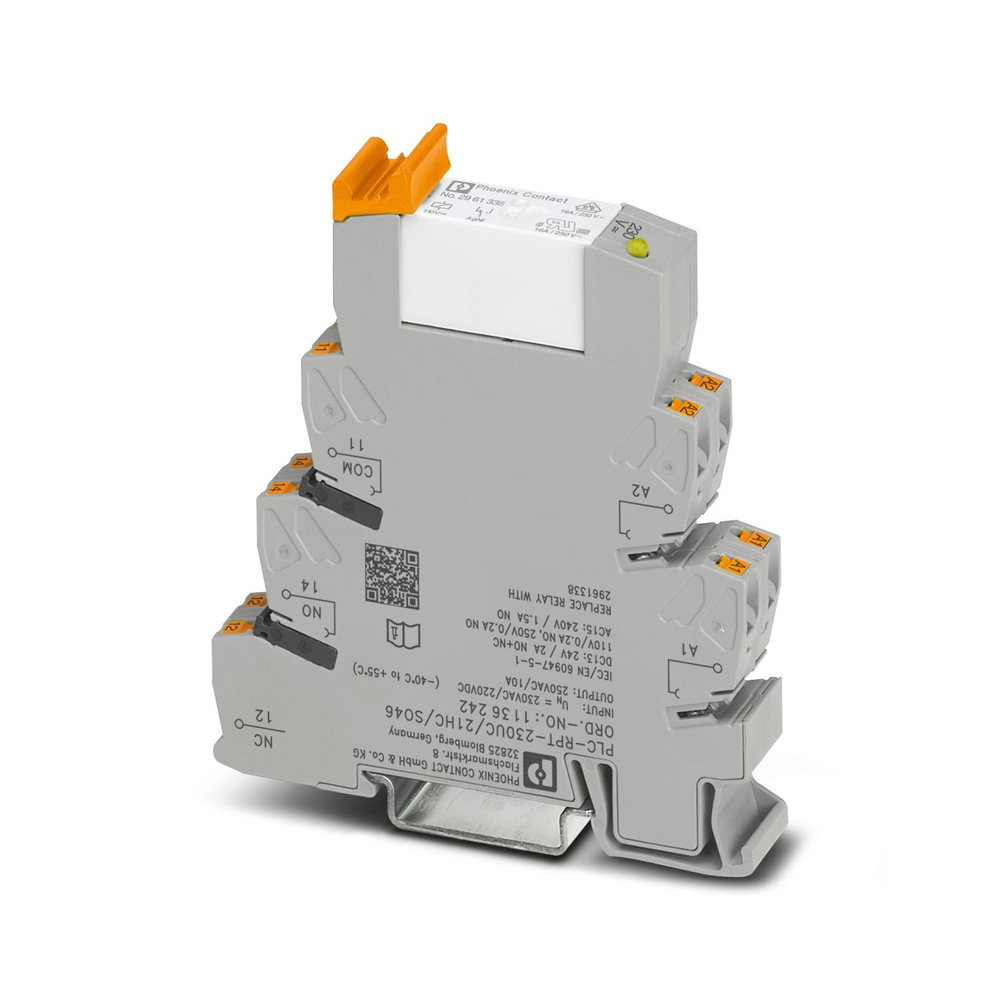

PLC-INTERFACE от тока или напряжения помех на стороне управления. Состоит из базовой клеммы с зажимом push-in и штекерным миниатюрным реле с силовым контактом до 10 A, 1 переключающий контакт, входное напряжение 230 В AC
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A
Коммутационная способность
2 A (DC13, 24 V)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
74,4 g
Вес/шт. (без упаковки)
74,1 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rpt-230uc-21hc-so46-1136242
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ (Безопасная развязка, усиленная изоляция и 6 кВ между входной электрической цепью и цепями выходного сигнала)
Макс. мощность потерь при номинальных условиях
2,3 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
1136242
Ценовая группа
DK62BM
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTEzNjI0Mg/downloads/7955080?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTEzNjI0Mg/downloads/7997920?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В AC
Указания по эксплуатации
Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP,
Защита от касания изделия (при напряжении > 25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения.,
При напряжениях выше 250 В (L1, L2, L3) между одинаковыми клеммами соседних модулей необходимо использовать разделительную пластину PLC-ATP.
Указание по монтажу
В начале и в конце каждой клеммной колодки PLC установить разделительную пластину PLC-ATP.
Применение

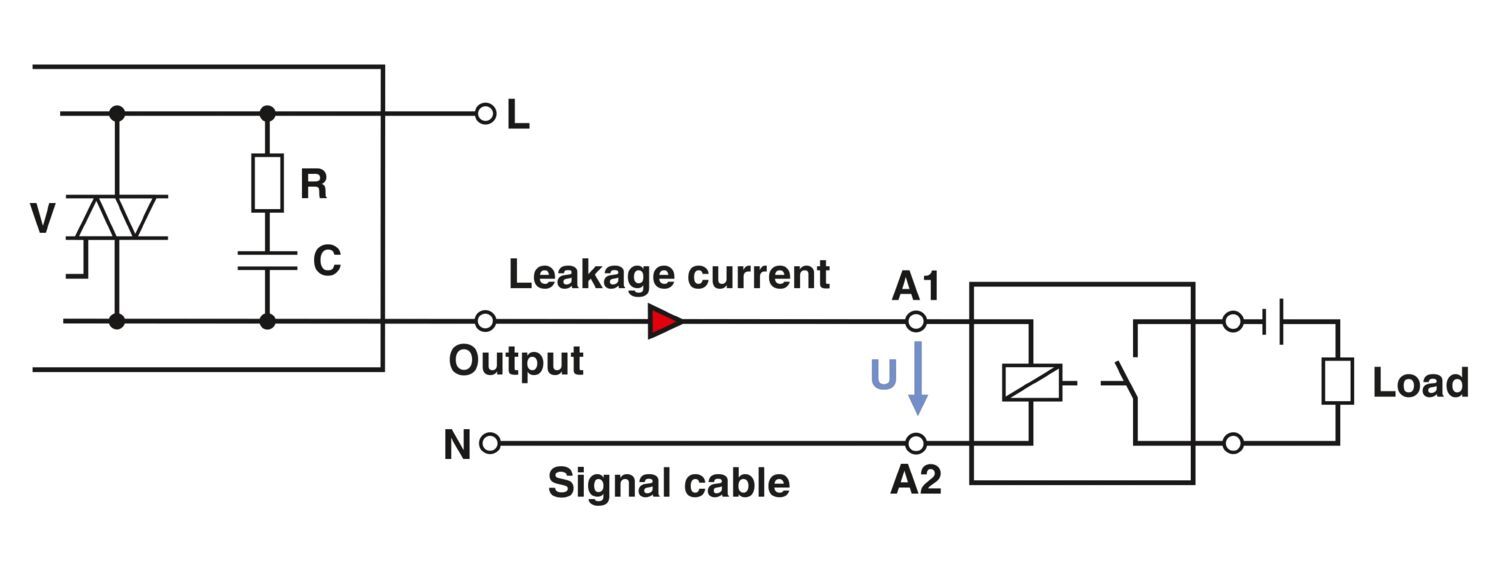

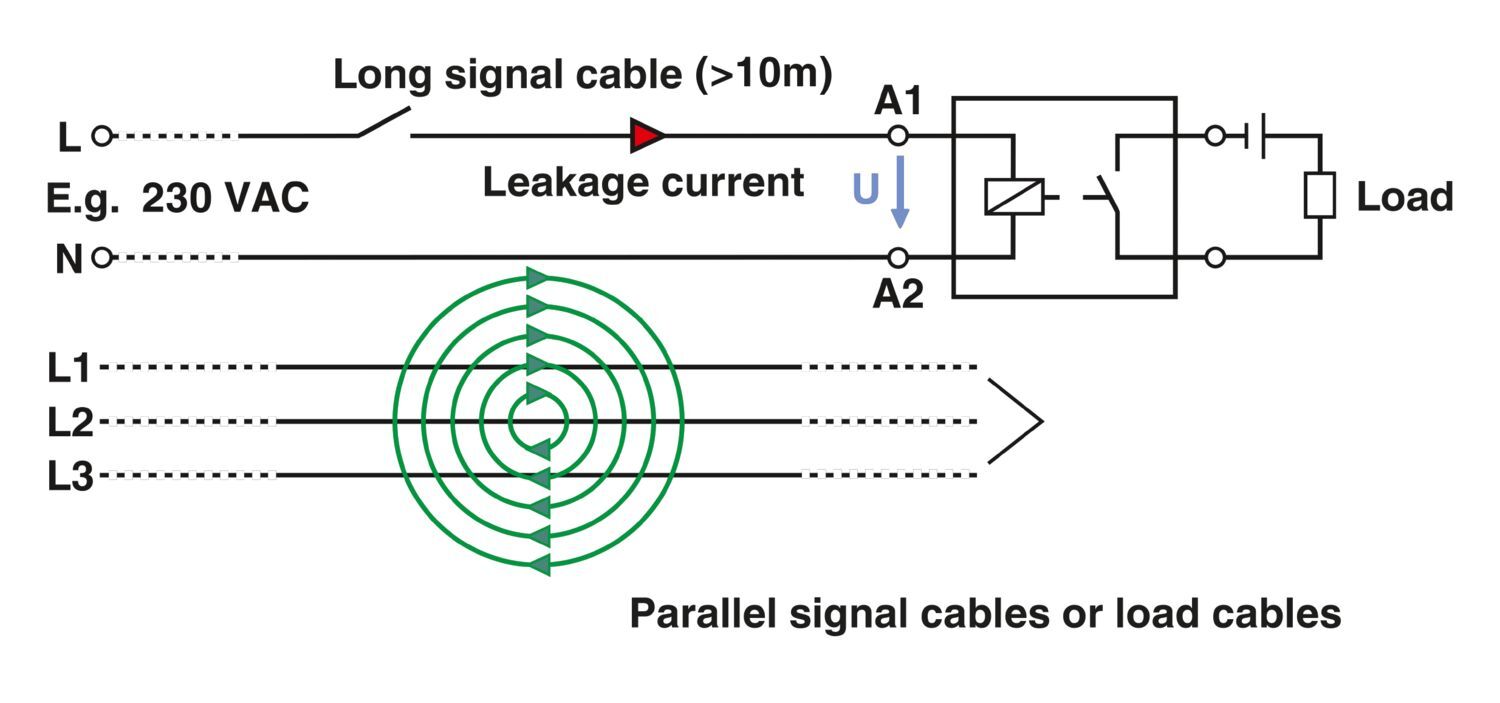

Помехоподавляющий фильтр
Режим работы
100 % ED

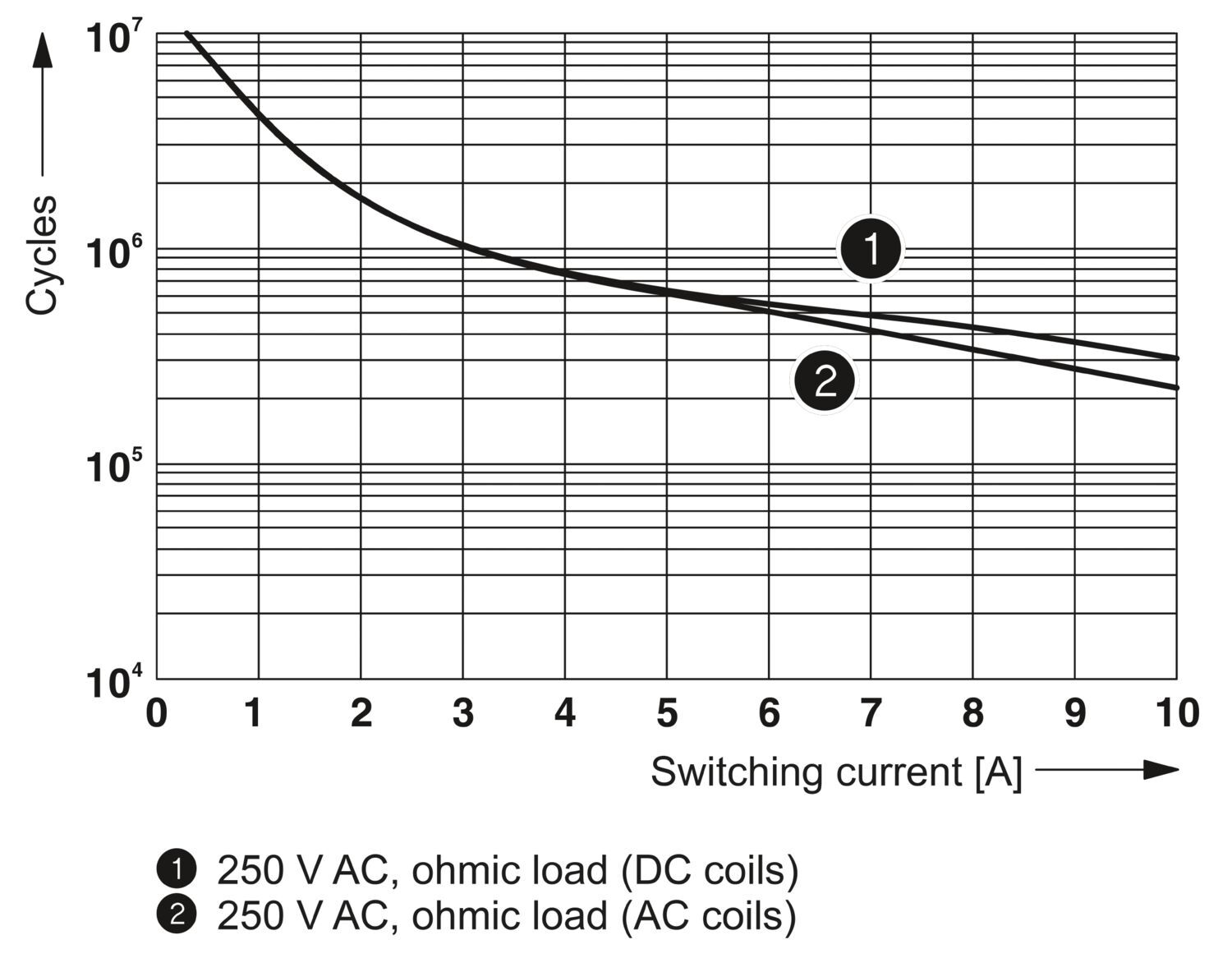

Долговечность механическая
прибл. 3x 107 коммутационных циклов
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
230 В AC

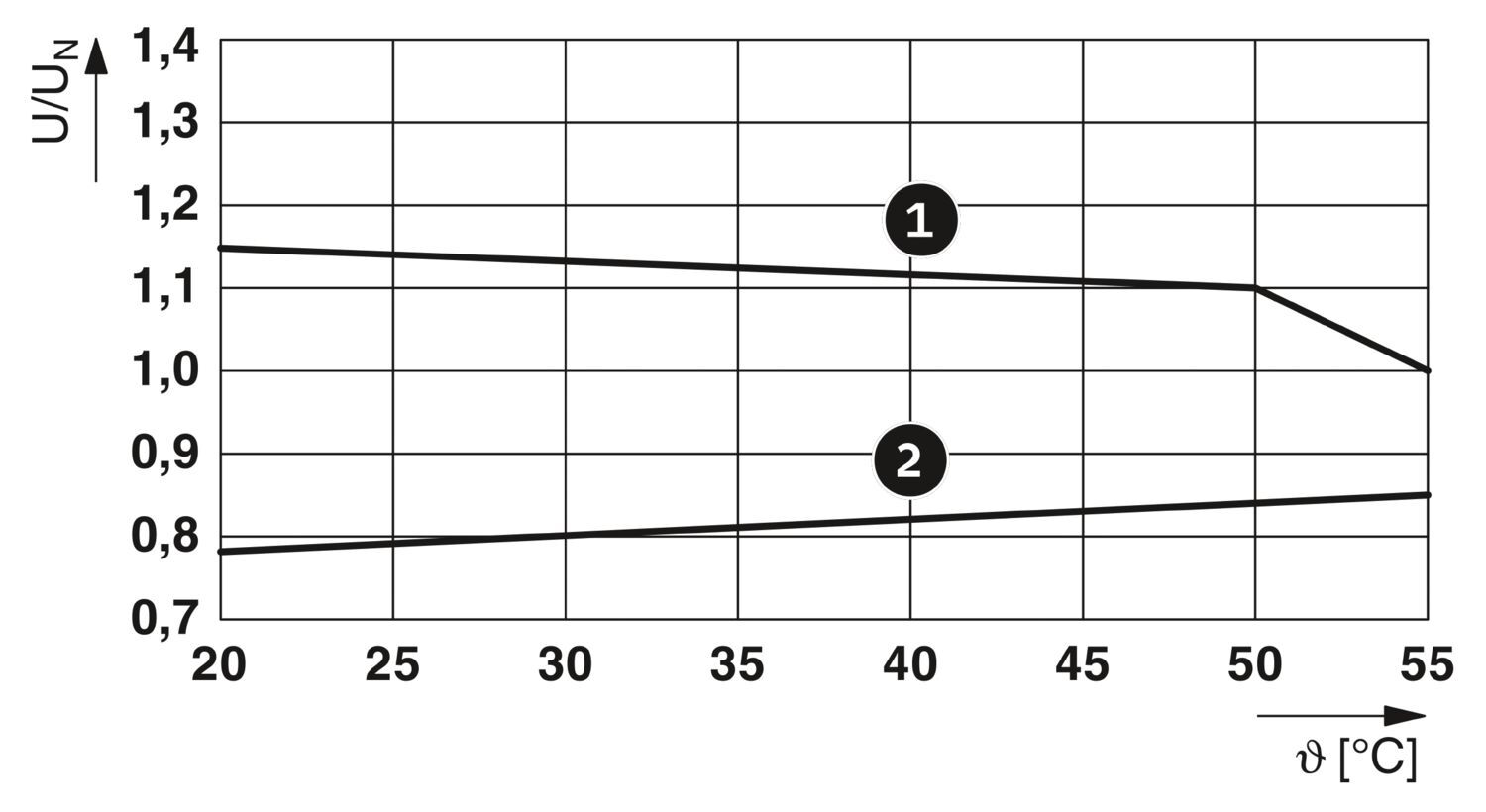

Диапазон входных напряжений
179,4 В AC ... 264,5 В AC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
110 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
8,5 мА (50 Гц)
Время срабатывания, типовое
7 мс
Время возврата, типовое
10 мс
Защитная схема
RC-звено
Коммутация
Коммутация
Исполнение контакта
1 переключающий контакт
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi

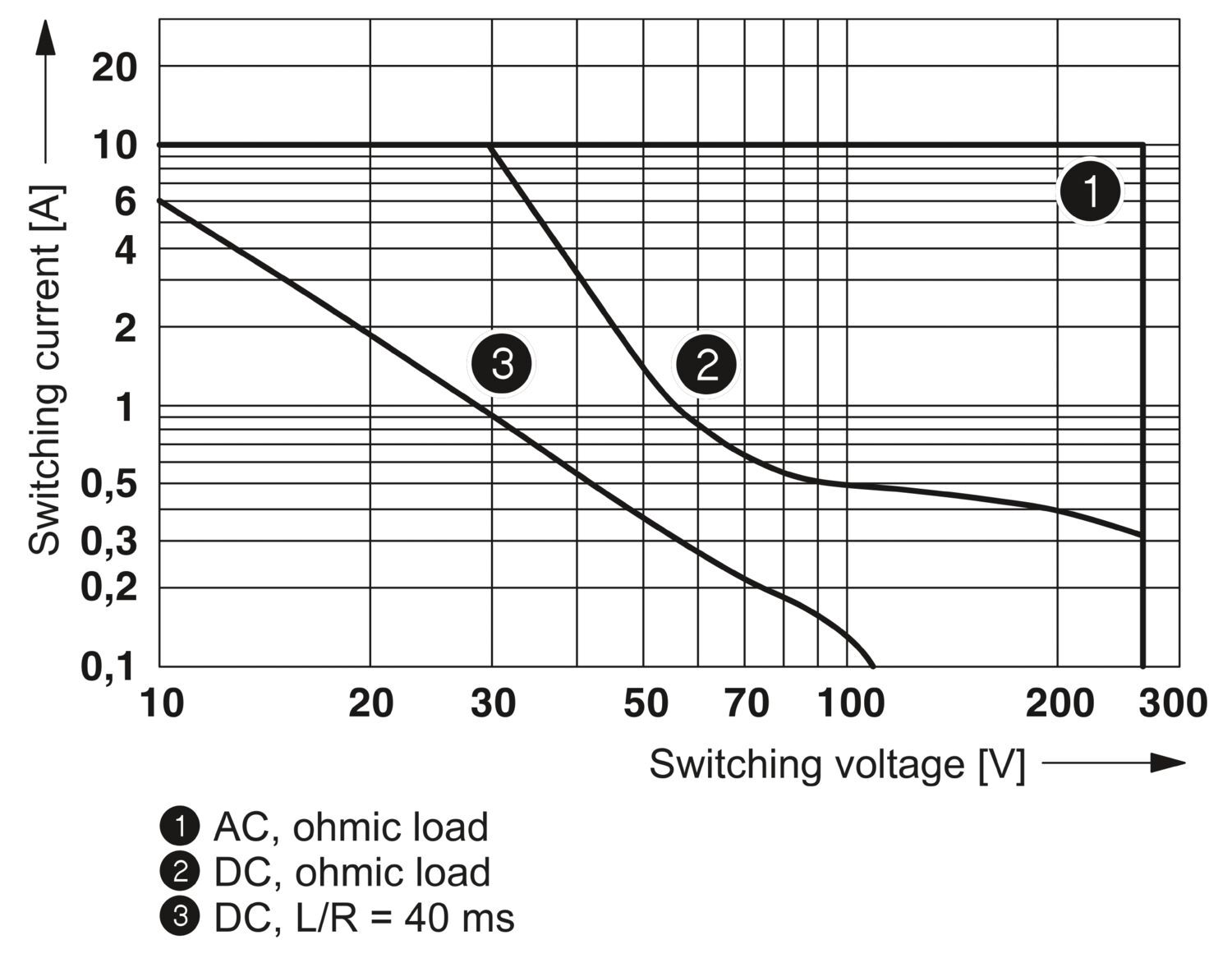

Максимальное напряжение переключения
250 В AC/DC
Минимальное напряжение переключения
12 В (10 мА)
Максимальный пусковой ток
30 A (300 мс, замыкающий контакт)
Минимальный коммутационный ток
10 мА (12 B)
Мощность отключения (активная нагрузка), максимальная
144 Вт (24 В DC)
Степень защиты (Реле)
RT II (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Частота сети
50/60 Гц
Напряжение отпускания, тип.
60 В AC
Индикатор состояния
СИД (желт.)
