Описание

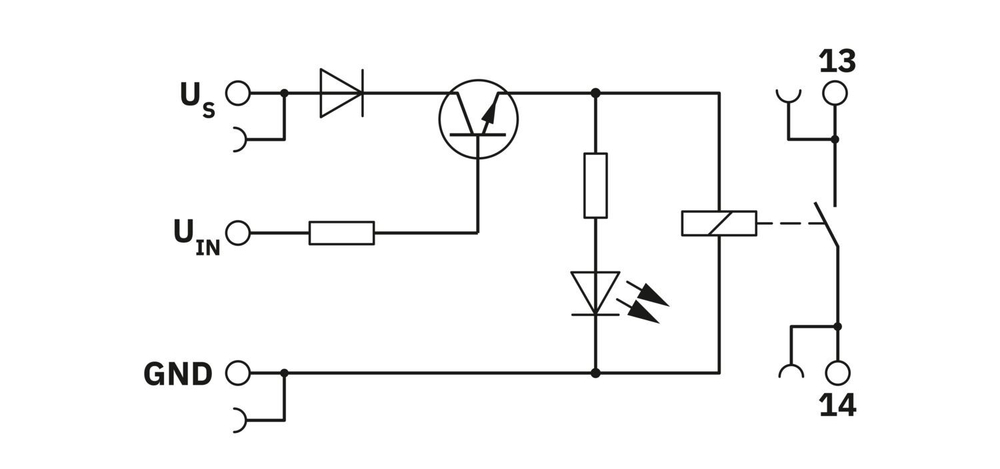

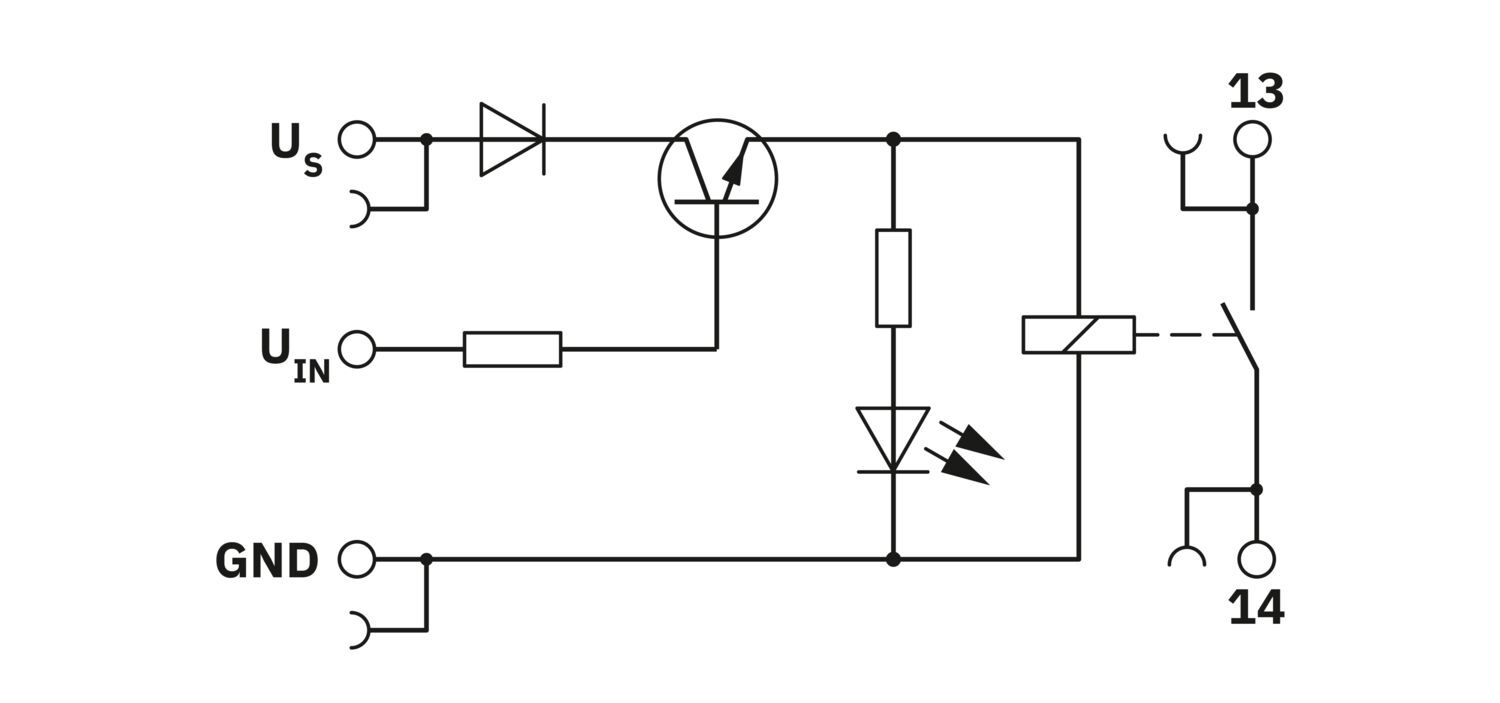

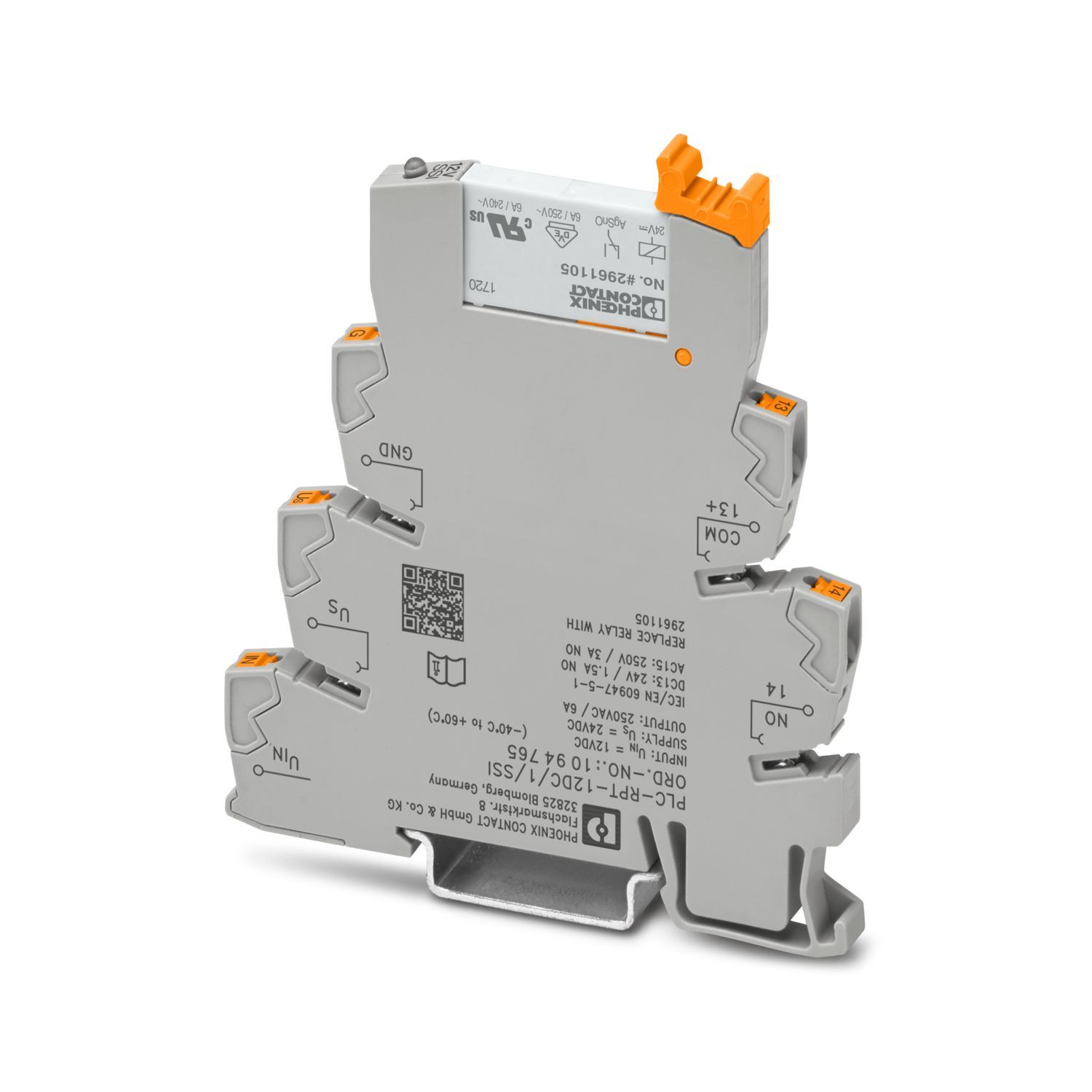

PLC-INTERFACE, состоит из базовой клеммы с зажимом push-in и штекерным миниатюрным реле с внутренней схемой усиления и соответствующим вспомогательным напряжением для слабых источников сигнала, 1 замыкающий контакт, входное номинальное напряжение 12 В DC
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
32,12 g
Вес/шт. (без упаковки)
32,12 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rpt-12dc-1-ssi-1094765
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
3
Макс. мощность потерь при номинальных условиях
0,22 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Номер артикула
1094765
Ценовая группа
DK62A6
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTA5NDc2NQ/downloads/7953757?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA5NDc2NQ/downloads/7997058?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Указание
Позаказное производство (возврат невозможен)
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В
Применение
слабые источники сигнала
Режим работы
100 % ED
Долговечность механическая
2x 107 коммутационных циклов
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
12 В DC
Диапазон входных напряжений
9,6 В DC ... 14,4 В DC
Номинальное напряжение (вставное электромеханическое реле)
24 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
1 мА
Время срабатывания, типовое
5 мс
Время возврата, типовое
7 мс
Защитная схема
Защита от перенапр.
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
1 замыкающий контакт
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgSnO
Максимальное напряжение переключения
250 В AC/DC
Минимальное напряжение переключения
12 В AC/DC
Максимальный пусковой ток
10 A (4 с)
Минимальный коммутационный ток
10 мА
Мощность отключения (активная нагрузка), максимальная
140 Вт (при 24 В DC)
Коммутационная способность минимальная
120 мВт
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
≥ IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Изоляционные характеристики: Катушка/контакт
Изоляционные характеристики: Катушка/контакт
Расчетная стойкость к импульсному напряжению
6 кВ
Питание
Питание
Номинальное напряжение питания
24 В DC (Us)
Диапазон напряжений относительно US
0,8 ... 1,2
Входной ток
9 мА
Тип контакта
Силовой контакт
Ток короткого замыкания
200 A (условный ток короткого замыкания)
Выходные предохранители
4 A gL/gG NEOZED
