Описание

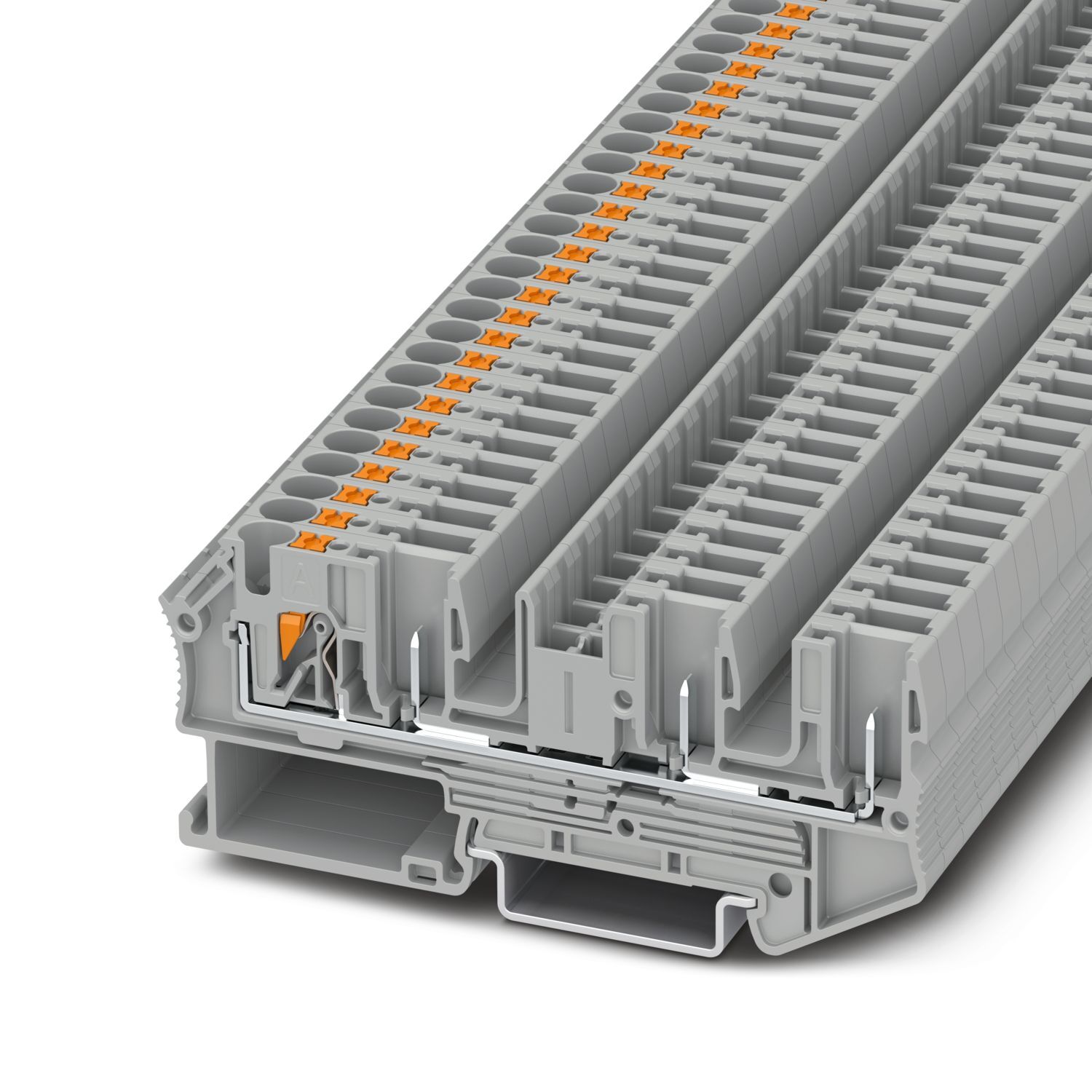

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, Длительный ток термической стойкости Ith: 32 A, тип подключения: Разъемное подключение / Push-in, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626904924
Количество рядов
1
Товар доставляется
да
Глубина
36,8 мм
advatnages

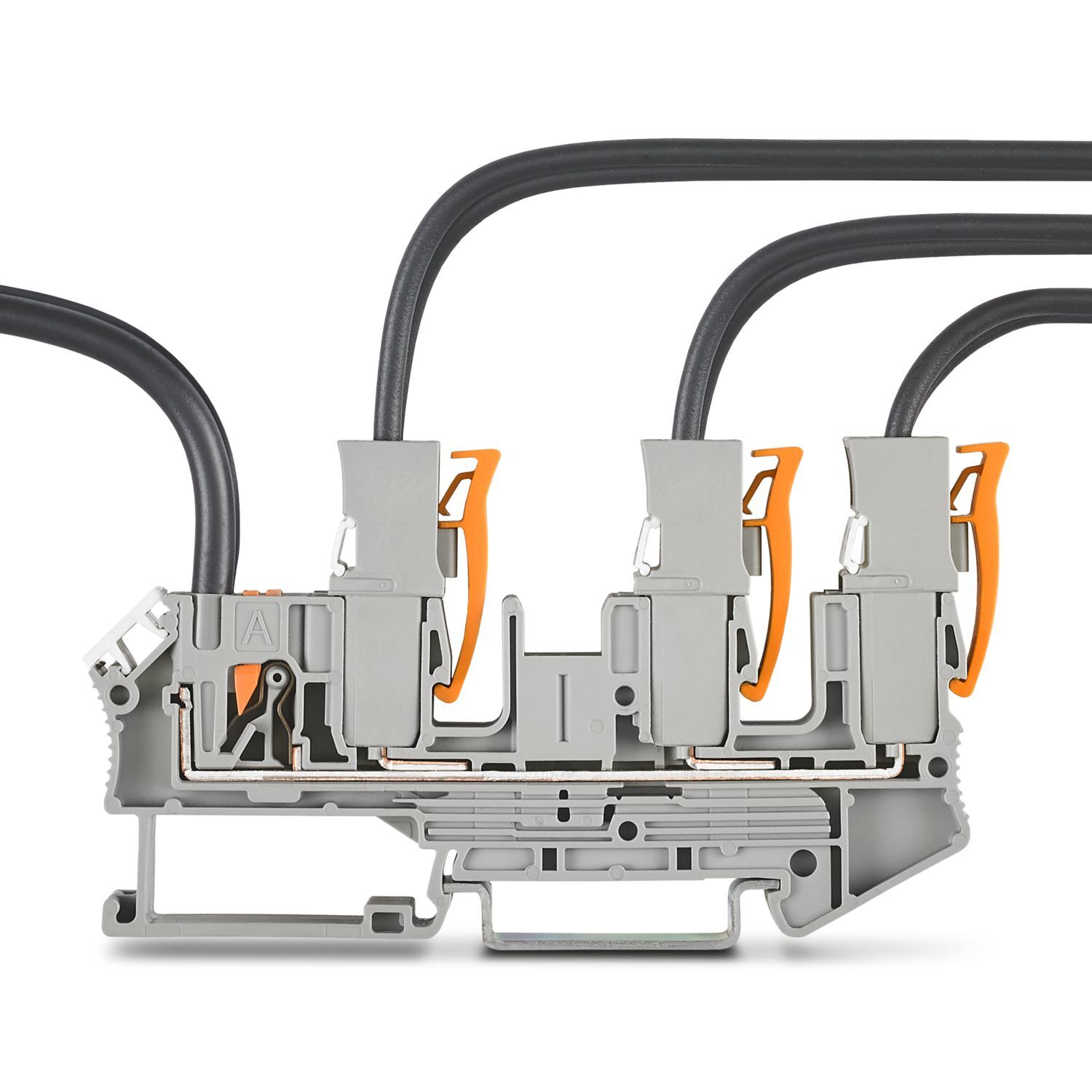

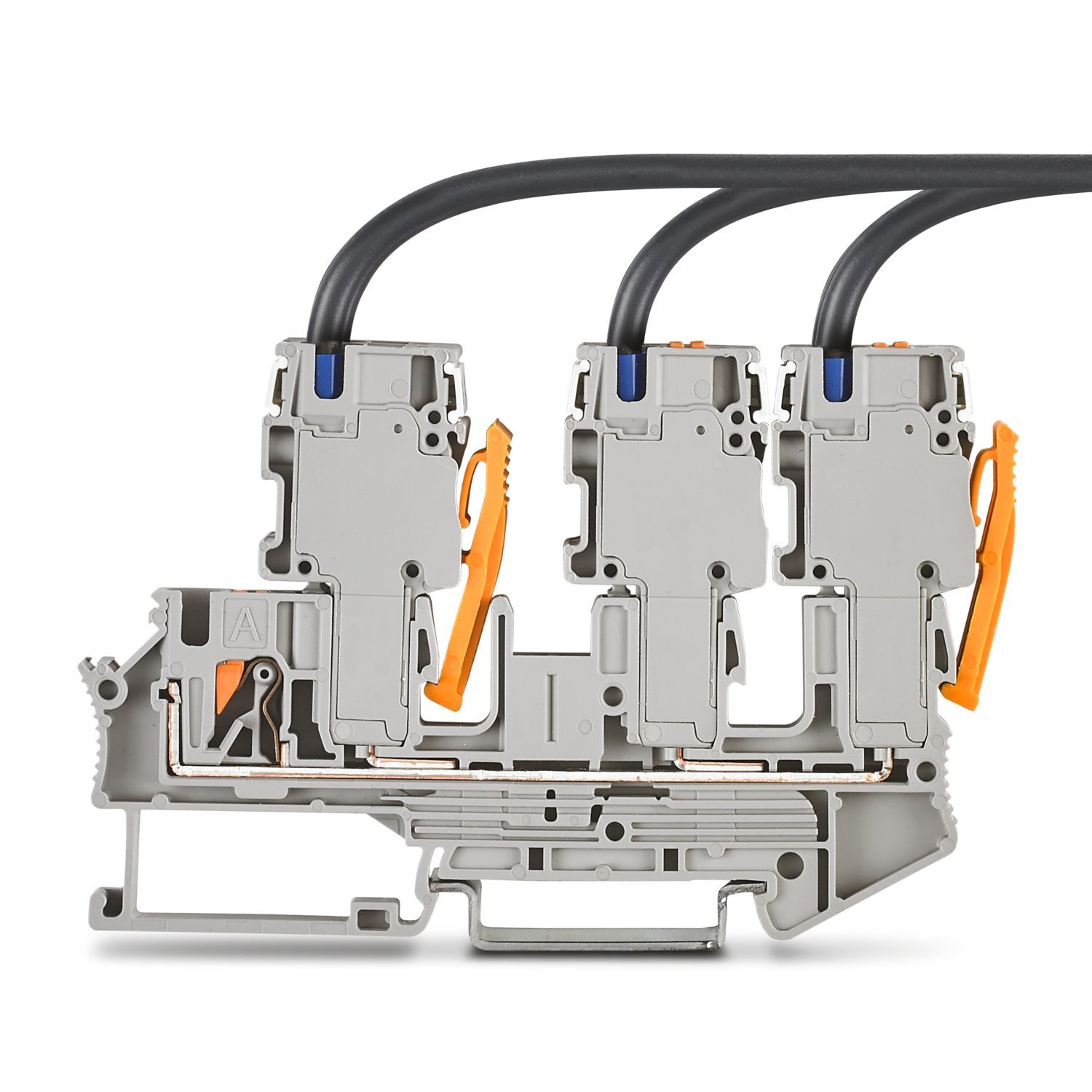

Идеально подходит в качестве штекерной клеммы кольцевой сети для распределения напряжения или сигнала в модульном производстве комплектного оборудования.|Зажим push-in 4 мм² можно использовать в качестве разъема для подачи питания.|Использование штекерных соединителей push-in COMBI 4 мм² (32 A) или корпусов штекерного разъема обжимных контактов CP 4 (10 A) на выбор.|Возможно применение автоматически изготовленных кабельных жгутов.|Принадлежности для кодирования серии COMBI предотвращают ошибки при вставлении или перепутывание при использовании нескольких штекеров.|Высокая вибростойкость с опциональными принадлежностями для фиксации и разгрузки от натяжения.|Двойной ряд шунтирования для дополнительных распределительных клемм или контрольных принадлежностей.|Возможна поставка клеммного блока PE той же формы
Общая информация
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.Ток и напряжение определяются типом вставляемого компонента.
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
13,074 g
Вес/шт. (без упаковки)
13,074 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pt-4-quattro-3cp-1091577
Тип изделия
Вставные клеммы
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Тип подключения
Разъемное подключение / Push-in
Длина снятия изоляции
10 мм ... 12 мм
Сечение жесткого провода
0,5 мм² ... 6 мм²,
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²,
0,25 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
32 A (при сечении жесткого провода 6 мм²)
Номинальное напряжение
800 В
Ширина
6,2 мм
Высота
90,8 мм
Глубина на NS 35/7,5
36,7 мм
Глубина на NS 35/15
44,3 мм
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 100 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1091577
Ценовая группа
BE2241
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MTA5MTU3Nw/downloads/7953685?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA5MTU3Nw/downloads/7997010?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
30г,
0,58г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Длительный ток термической стойкости Ith
32 A
