Описание

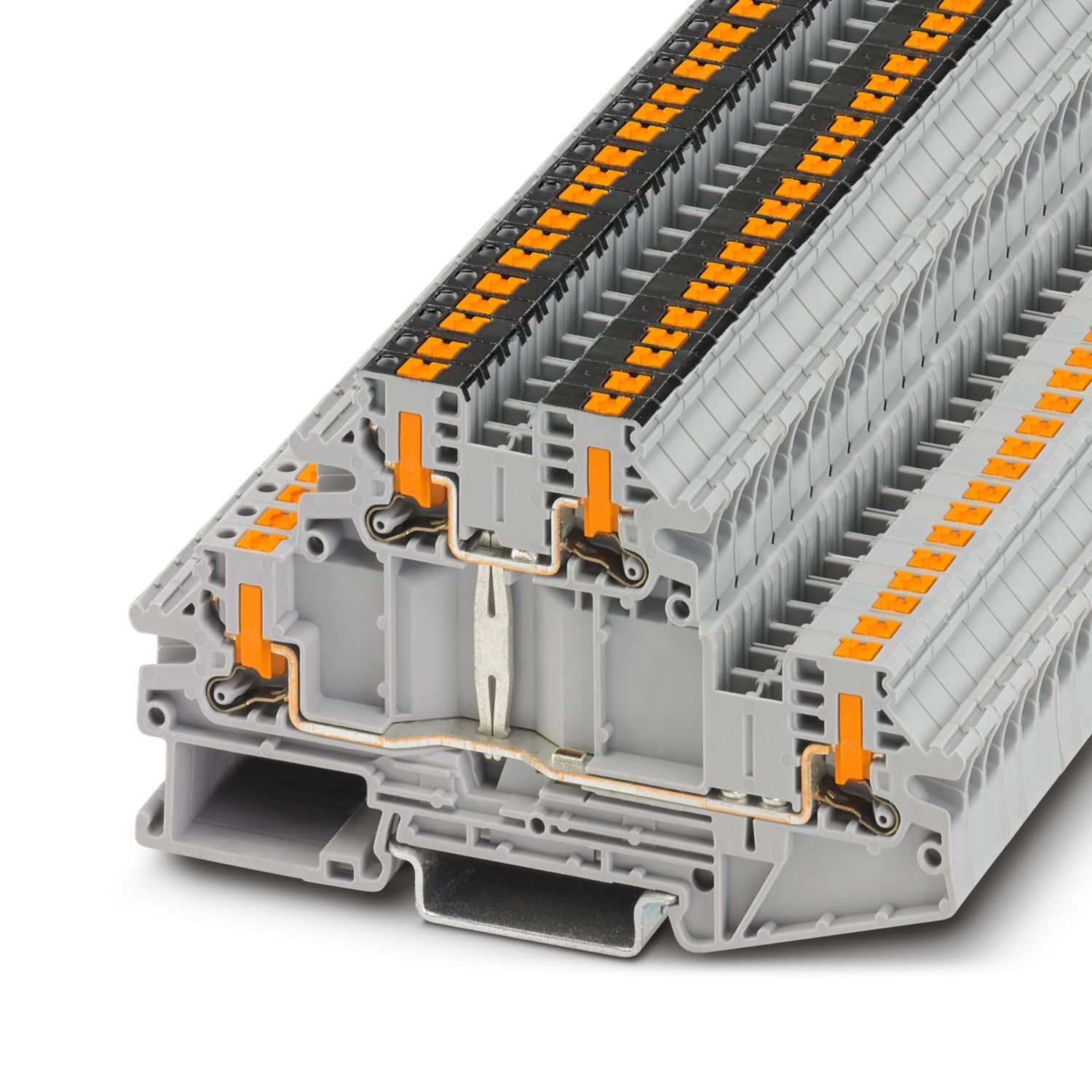

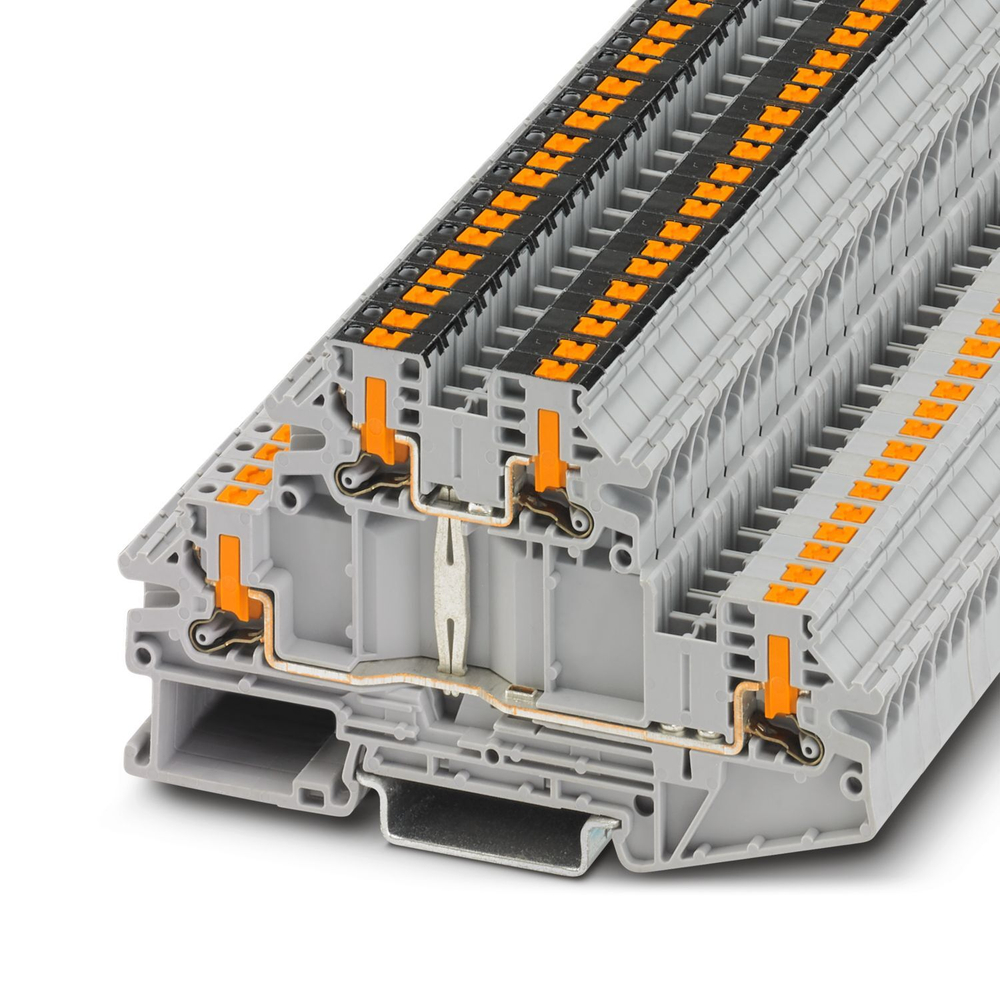

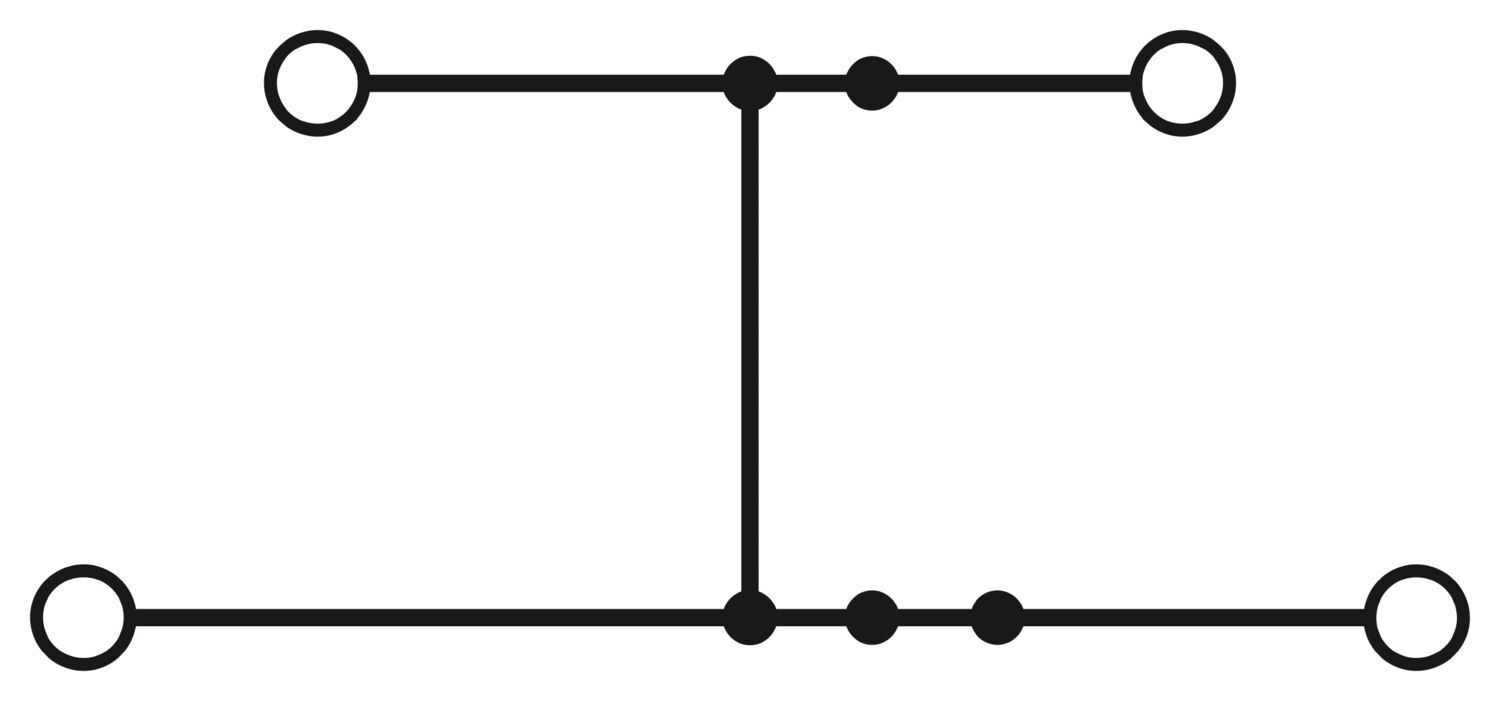

Двухъярусные клеммы, номинальное напряжение: 1000 В, Длительный ток термической стойкости Ith: 28 A, тип подключения: Зажимы Push-in, 1. и 2-ий ярус, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626891835
Номинальное сечение
4 мм²
Количество рядов
2
Количество точек подключения
4
Товар доставляется
да
Глубина
56 мм
advatnages
Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Наглядная разводка благодаря боковому вводу проводов|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Смещение ярусов двухъярусных клемм обеспечивает возможность свободного доступа к нижнему уровню и их кнопкам управления даже при полном заполнении монтажного пространства.|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
19,242 g
Вес/шт. (без упаковки)
19,242 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/dvuharusnye-klemmy-pttbv-4-pv-1088939
Тип изделия
Многоярусный клеммный модуль
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
9 мм ... 11 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,75 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 4 мм²,
1,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 4 мм²,
1,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Максимальный ток нагрузки
32 A (при сечении жесткого провода 6 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
99,5 мм
Глубина на NS 35/7,5
57,5 мм
Глубина на NS 35/15
65,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1088939
Ценовая группа
BE2314
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTA4ODkzOQ/downloads/10746012?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA4ODkzOQ/downloads/10746058?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PTV
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,2 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 2,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
1. и 2-ий ярус
1. и 2-ий ярус
Стойкость к кратковременным токам 4 мм²
0,48 кA
Область применения
Железнодорожная индустрия
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
1. и 2-ий ярус Сечение проводников, подсоединяемых без инструмента
1. и 2-ий ярус Сечение проводников, подсоединяемых без инструмента
Длительный ток термической стойкости Ith
28 A (при сечении жесткого провода 4 мм²)
