Описание

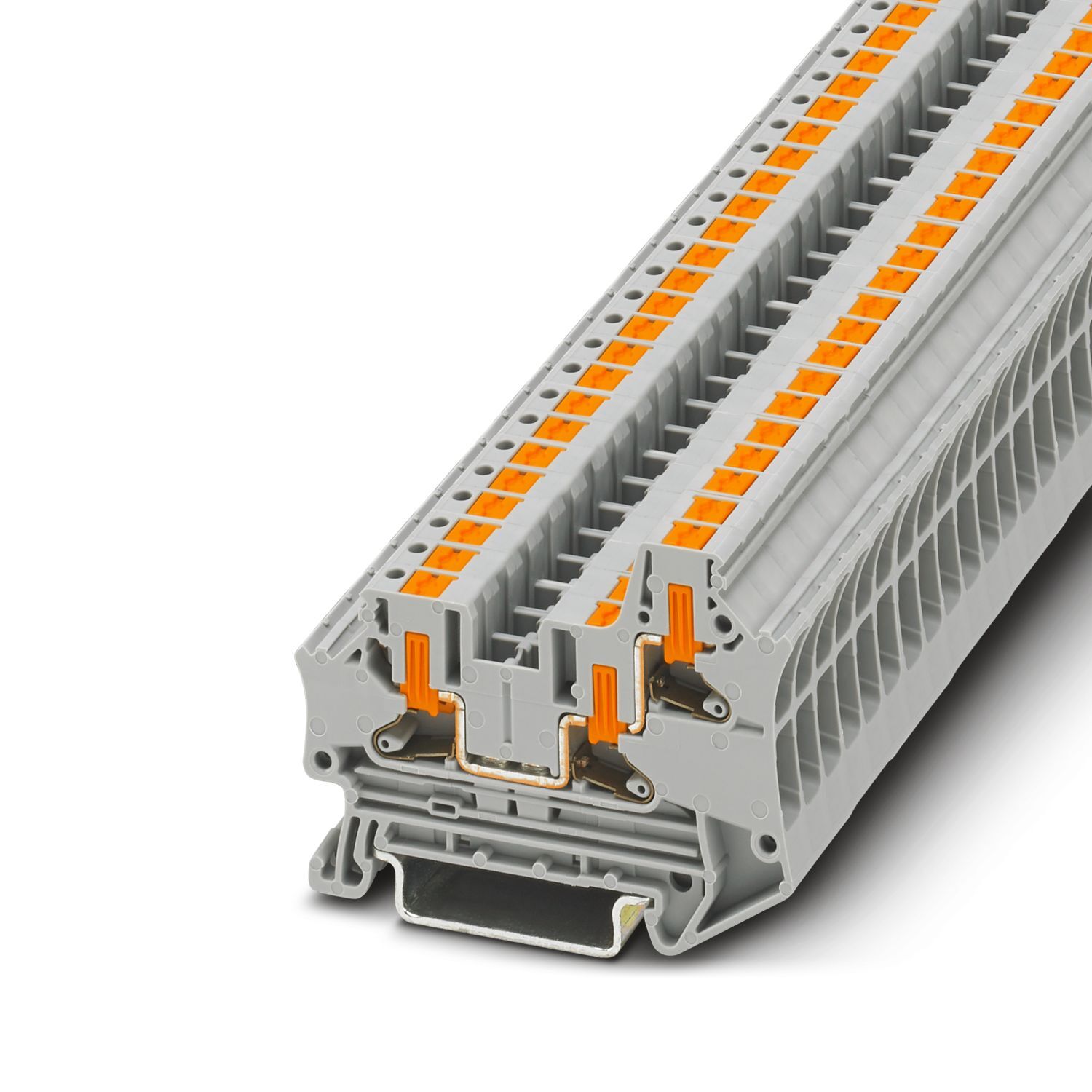

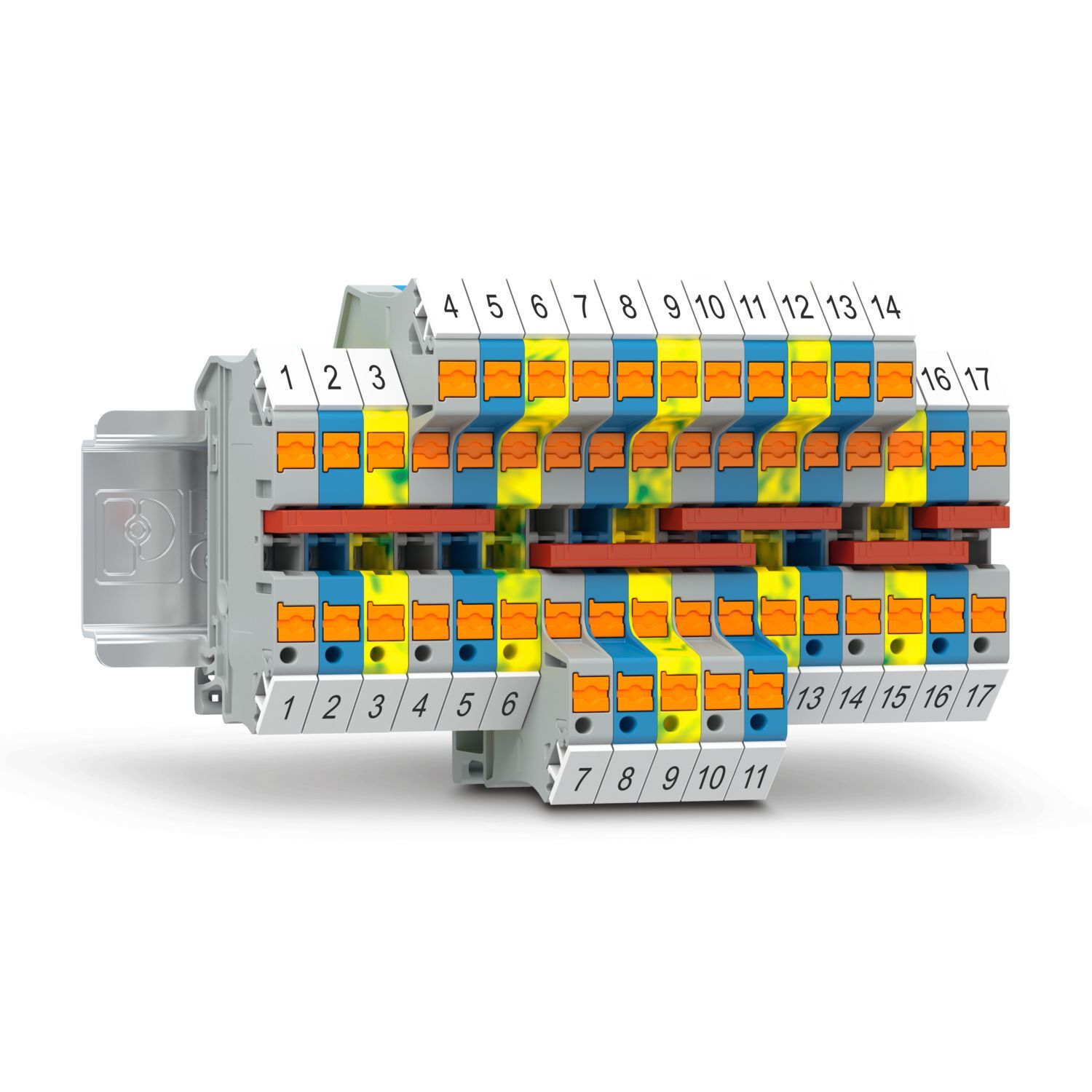

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 32 A, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626891293
Номинальное сечение
4 мм²
Количество рядов
1

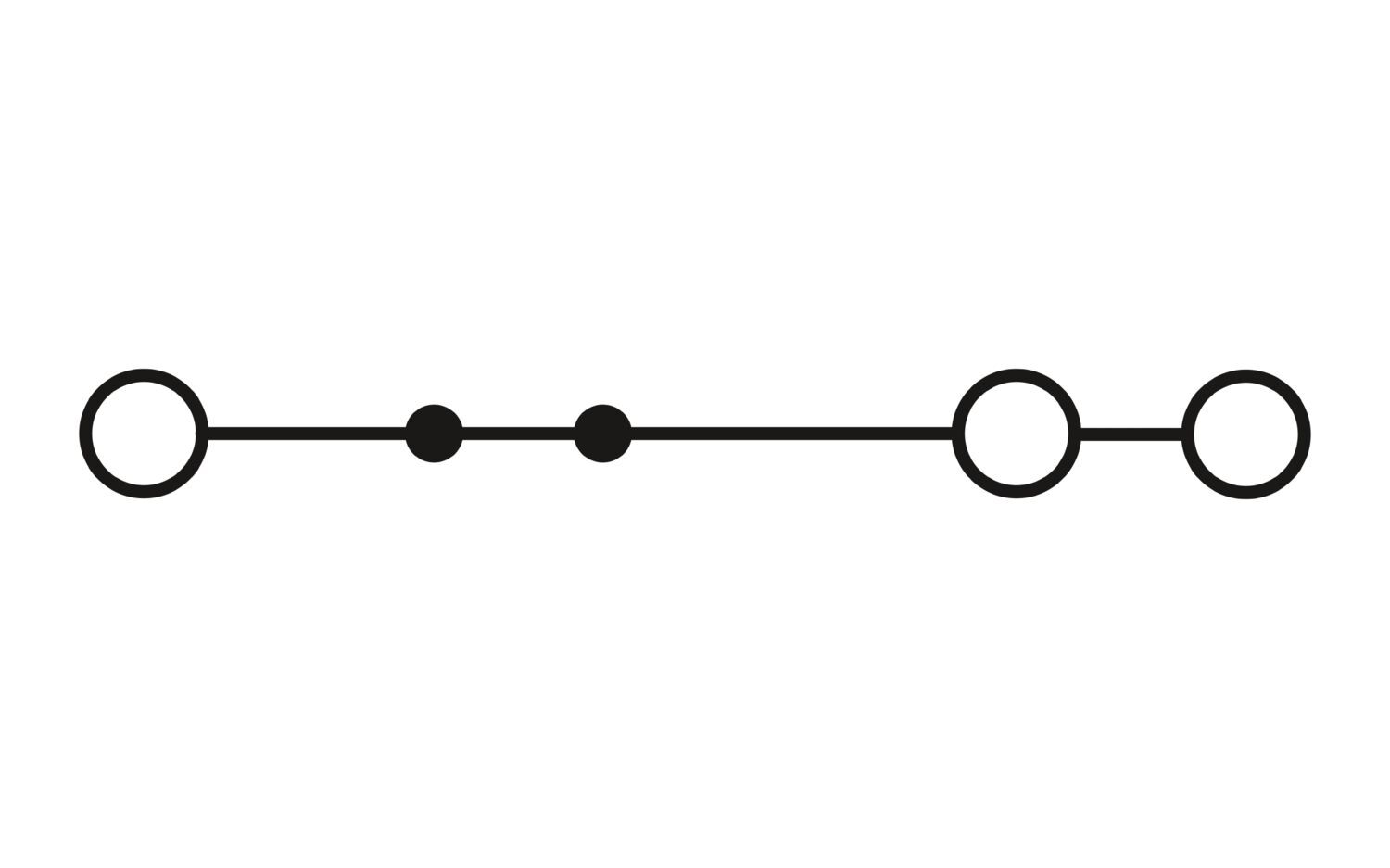

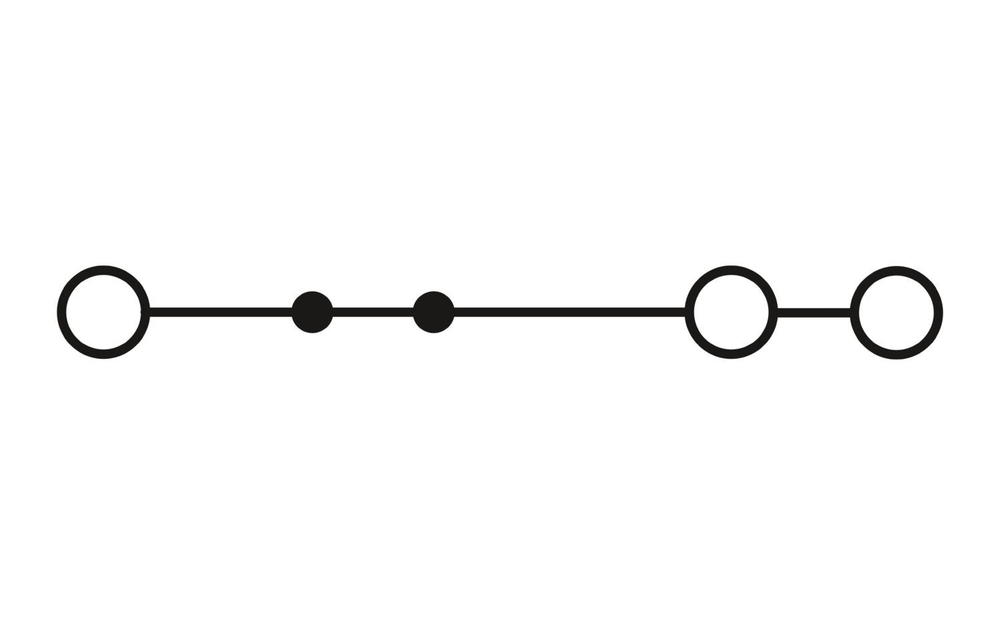

Количество точек подключения
3
Товар доставляется
да
Глубина
45,7 мм
advatnages
Наглядная разводка благодаря боковому вводу проводов|Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.|Соединительные зажимы push-in отличаются стандартными характеристиками системы CLIPLINE complete|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Общая информация
Общая информация
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
9,96 g
Вес/шт. (без упаковки)
8,835 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-ptv-4-twin-1088731
Тип изделия
Многовыводная клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
3
Тип подключения
Зажимы Push-in
Длина снятия изоляции
9 мм ... 11 мм
Калиберная пробка
A4
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,75 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 4 мм²,
1,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 4 мм²,
1,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
36 A (при сечении жесткого провода 6 мм²),
31 A (6 мм²)
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
60 мм
Глубина на NS 35/7,5
47,2 мм
Глубина на NS 35/15
54,7 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1088731
Ценовая группа
BE2312
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTA4ODczMQ/downloads/8055188?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA4ODczMQ/downloads/8055308?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PTV
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,2 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1088747 D-PTV 2,5/4-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG
24 ... 10
Возможности подключения, гибкие проводники
0,2 мм² ... 6 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
27 A (4 мм²)
Повышение температуры Ex
40 К (27,7 A / 4 mm²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
27 A (4 мм²)
Контактное сопротивление
0,6 мΩ
Область применения
Железнодорожная индустрия
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
275 В
- перемычки требуемой длины с разделительной пластиной
550 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
- перемычки требуемой длины
275 В
Все характеристики
