Описание

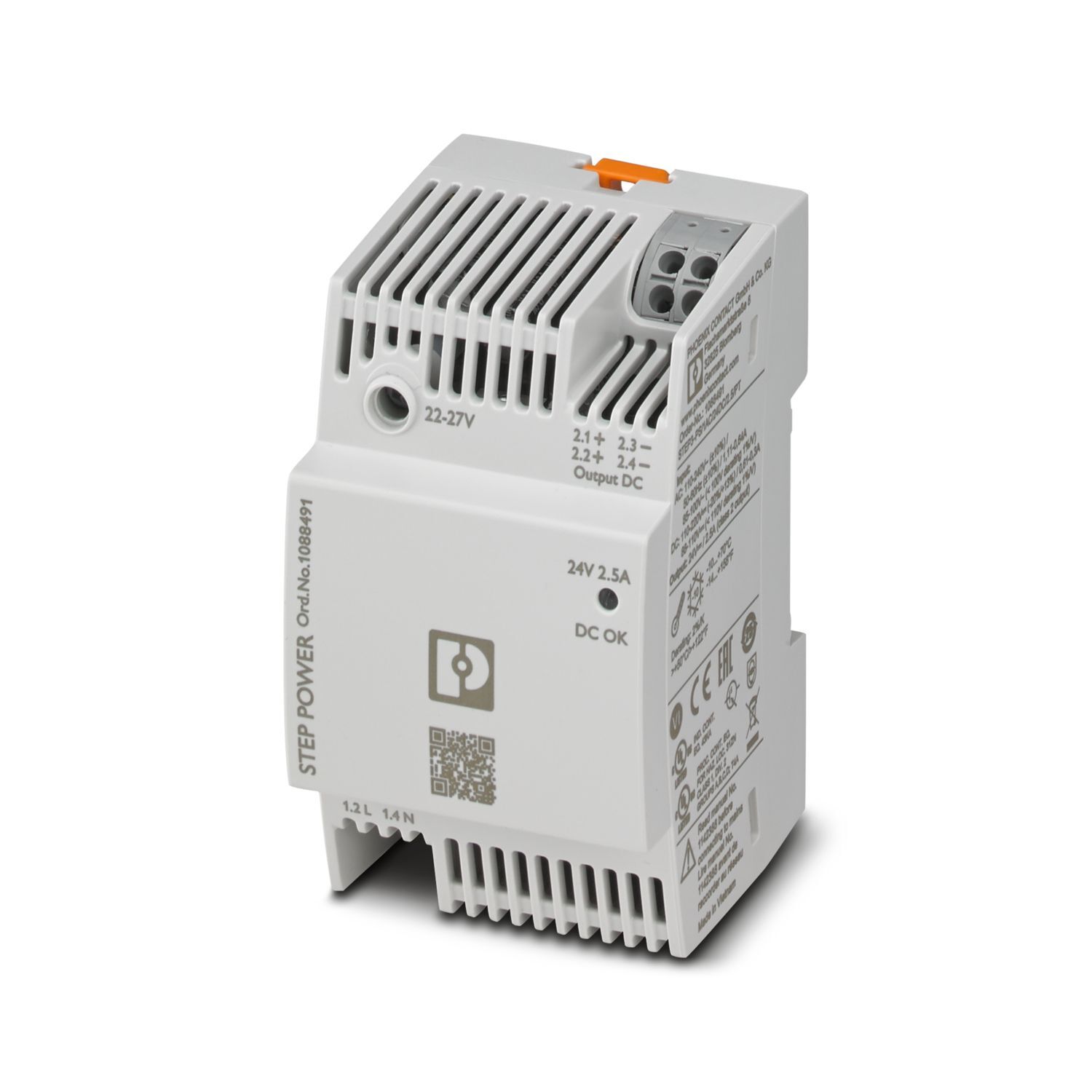

Импульсный источник питания, STEP POWER, Зажимы Push-in, На монтажной рейке и прямой монтаж, вход: 1-фазный, выход: 24 В DC / 2,5 A, настройка в диапазоне 22 В DC ... 27 В DC
Характеристики
статус на складе в Германии
На складе
Товар доставляется
да
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
261 g
Вес/шт. (без упаковки)
200 g
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
Нет
Дата обновления
2025-11-21T09:47:52.77
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocniki-pitania-step3-ps-1ac-24dc-25-pt-1088491
Тип изделия
Источник питания
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм (жесткий/гибкий)
Номинальное напряжение
24 В DC
Класс воспламеняемости согласно UL 94
V0 (Корпус, клемма, защелка для рейки)
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-10 °C ... 70 °C (Derating: 50 °C; 2 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
На монтажной рейке и прямой монтаж
Номер артикула
1088491
Номер таможенного тарифа
85044095
Страна происхождения
VN
Серия изделий
STEP POWER
Маркировка
UL 1310 Class 2 Power Units,
UL/C-UL Listed UL 61010-1,
UL/C-UL Listed UL 61010-2-201,
UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
Выход
Выход,
асимметричный 2 кВ (Уровень контроля 3),
симметрично 1 кВ (Уровень контроля 3)
Частота
50 Гц
Дополнительный текст
Класс 3
Стандарты / нормативные документы
EN 55016,
EN 61000-3-2,
EN 61000-3-3,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11
Диапазон входных напряжений
100 В AC ... 240 В AC -15 % ... +10 %,
110 В DC ... 250 В DC -20 % ... +40 %
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС

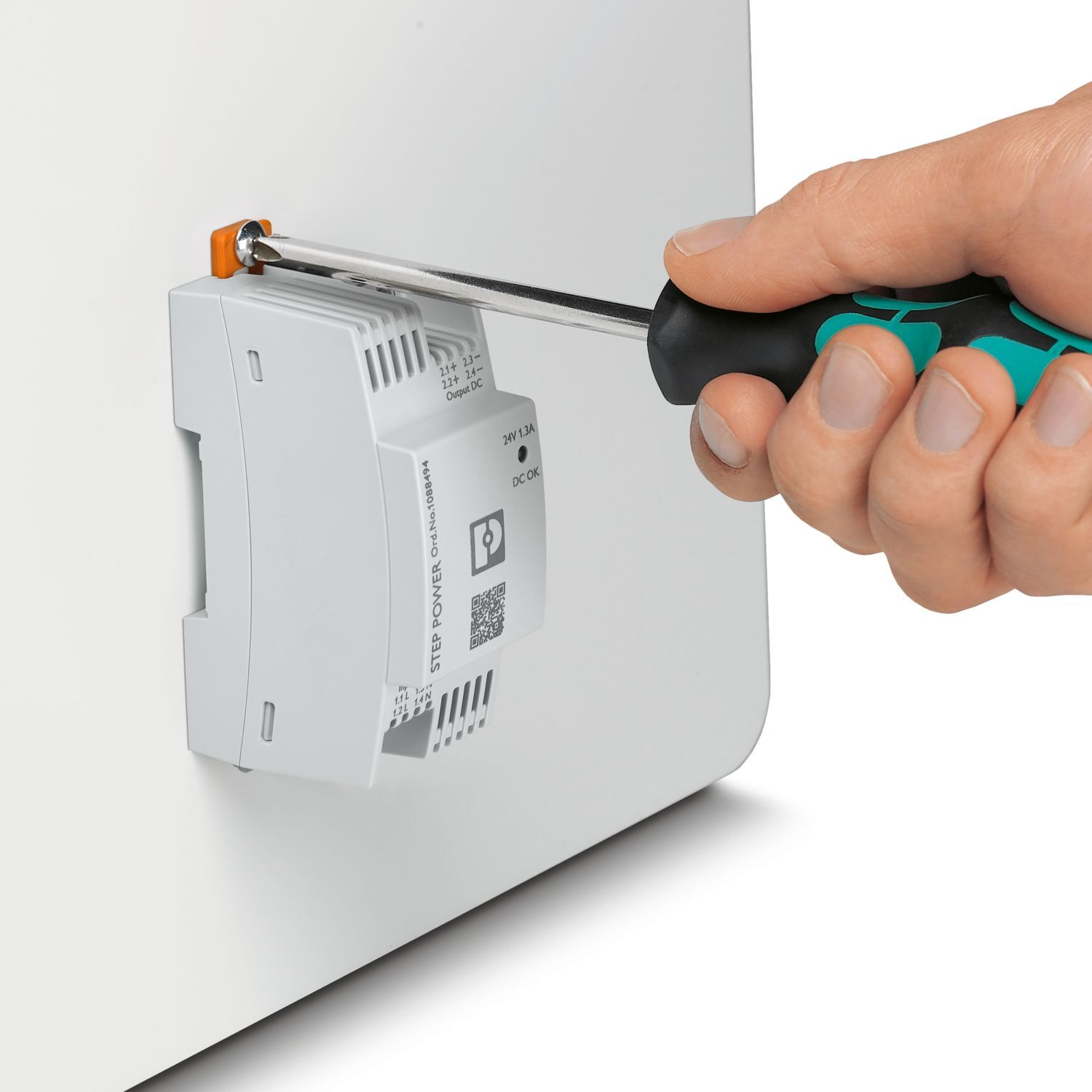

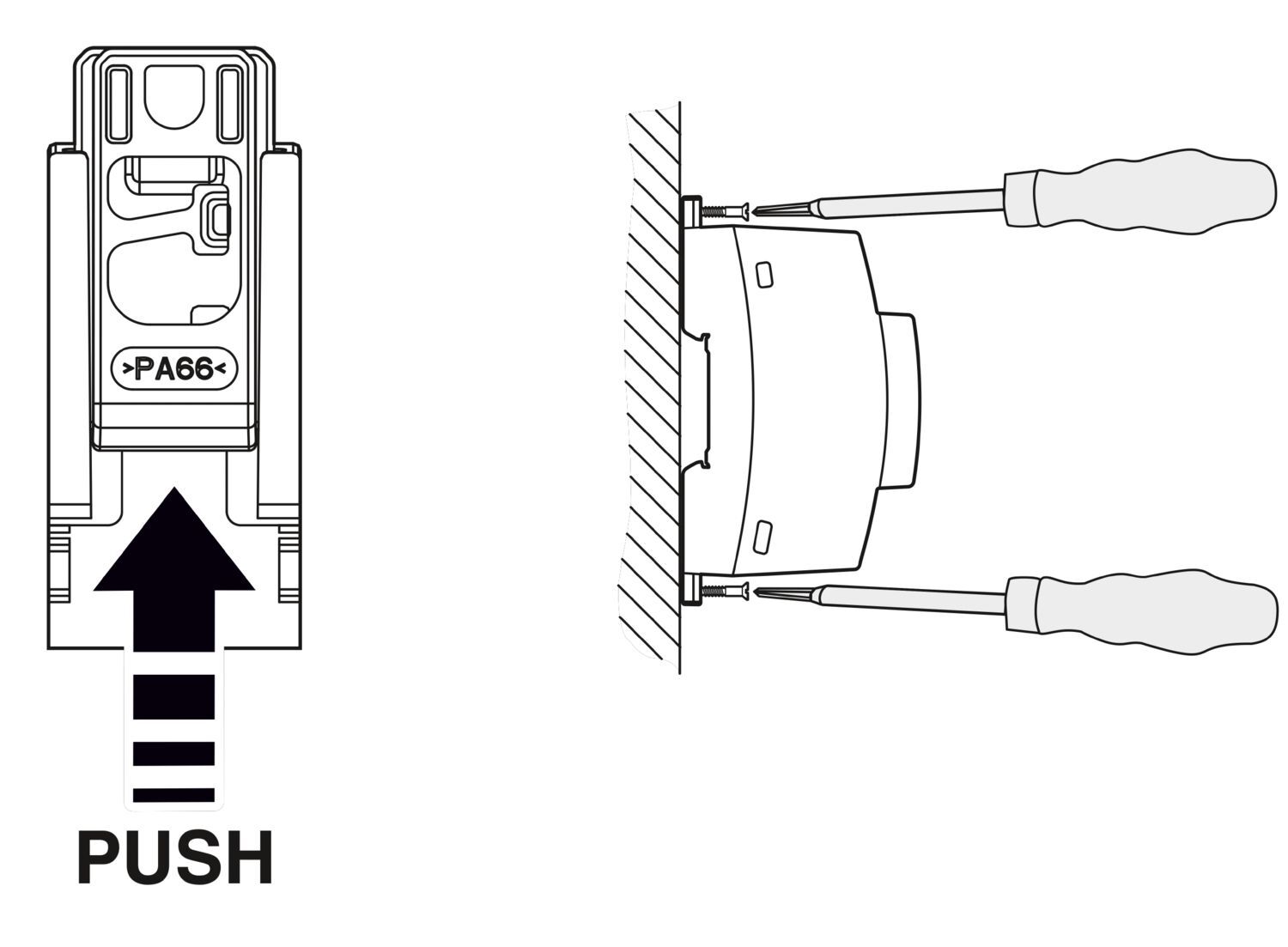

Указания по монтажу
присоединяемый: горизонтально 0 мм, вертикально 30 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715

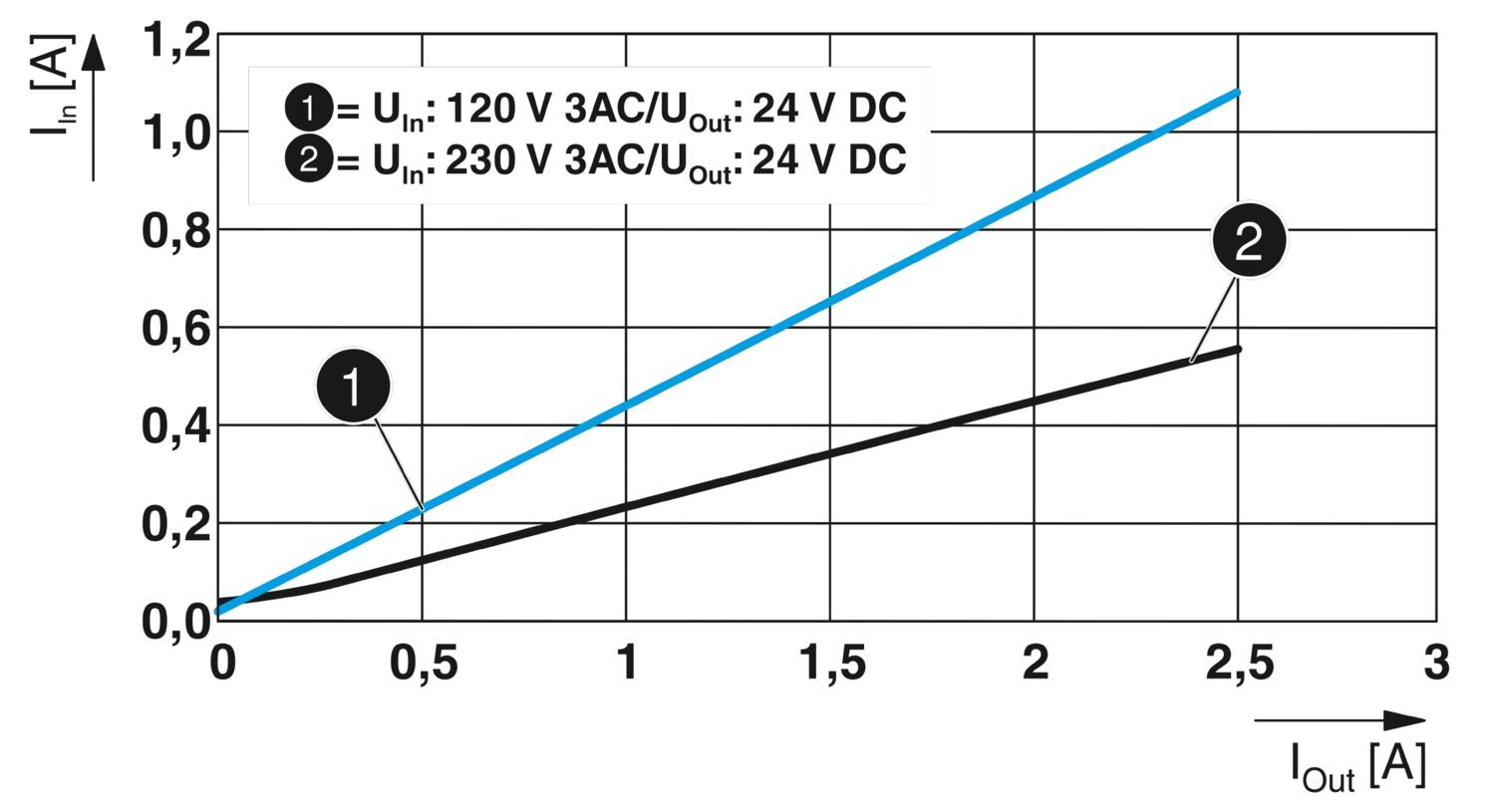

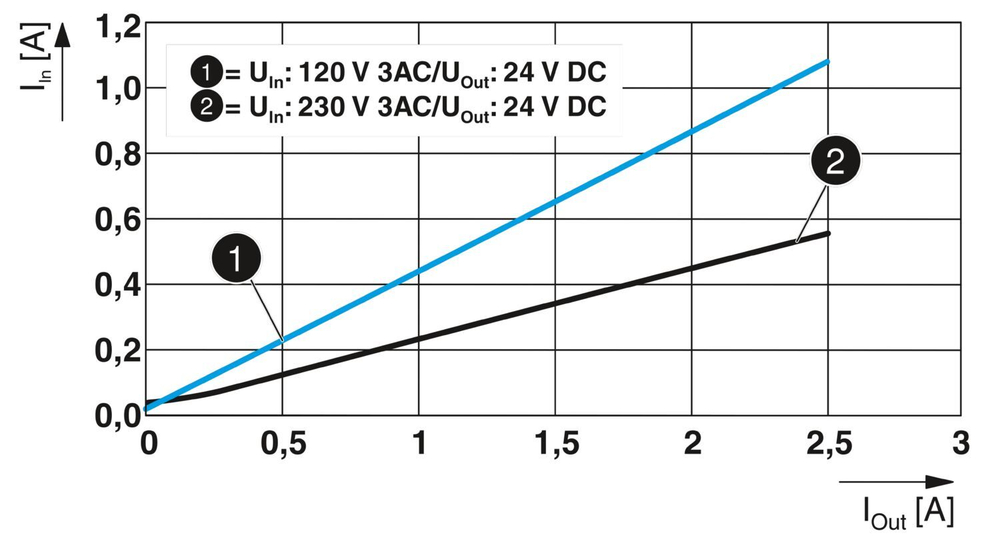

Потребляемый ток
1,2 A (100 В AC),
0,61 A (110 В DC)
Степень защиты
IP20,
II (в закрытом шкафу управления)
Время включения
тип. 2 c
Падение напряжения
Падение напряжения
Производитель
Phoenix Contact
compatible_products1
ссылка на артикул1175957, ссылка на артикул2868606, ссылка на артикул1519633, ссылка на артикул1519633
accessory_for
ссылка на артикул1519633
Режим AC
Режим AC
Структура сети
Сеть звезда (TN, TT, IT (PE))
Оbniżenie parametrów znamionowych
100 В AC ... 85 В AC (1 %/B),
110 В DC ... 88 В DC (1 %/B)
Стандартное сетевое напряжение
120 В AC
Тип напряжения питания
Перем. ток,
Пост. ток
Импульс пускового тока
тип. 28 A (25 °C)
Интеграл импульса тока при включении (I2t)
тип. 0,9 A^2c
Диапазон частот (fN)
50 Гц ... 60 Гц ±10 %
Время автономной работы
тип. 25 мс (120 В AC)
Предохранитель приборного входа
4 A внутренний (защита модуля), Инертного типа
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (Характеристика B, C, D, K)
Ток утечки на PE
0,25 мА
Режим DC
Режим DC

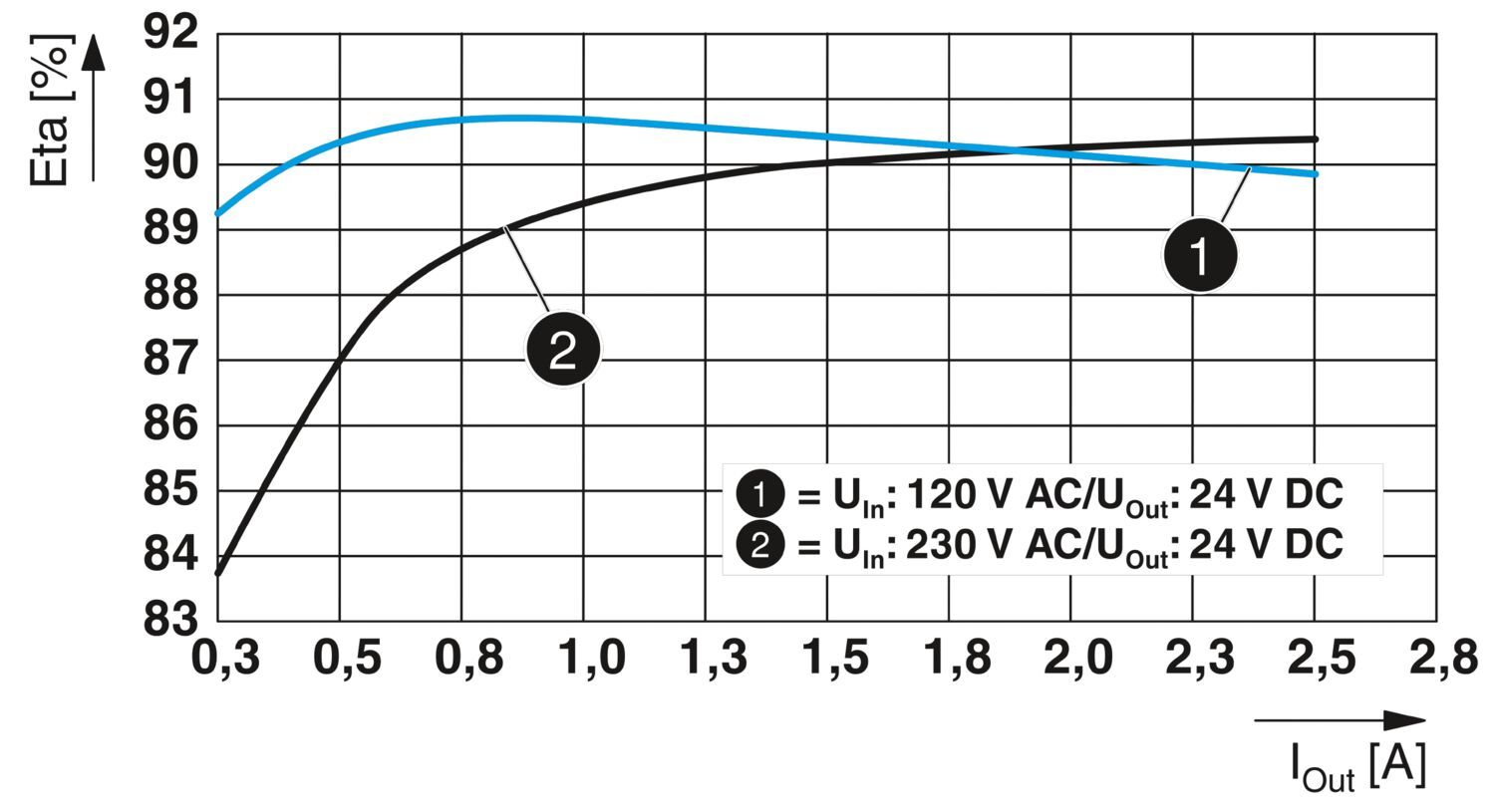

КПД
89 % (120 В AC)
Efficiency Level
VI
Диапазон настройки выходного напряжения (USet)
22 В DC ... 27 В DC (24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
2,5 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
50 °C ... 70 °C (2 % / К)
Коэффициент амплитуды
тип. 3,4
Выходная мощность (PN)
60 Вт
Возможность параллельного подключения
да, для повышения мощности и резервирования с диодом
Возможность последовательного подключения
да, для повышения напряжения
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
35 В DC
Остаточная пульсация
тип. 100 мB(ДА)
Рассогласование
0,5 % (Изменение нагрузки статическое 10 % ... 90 %)
Время нарастания
тип. 100 мс (UOut = 10 % ... 90 %)
Рассеиваемая мощность холостого хода мин.
0,21 Вт (120 В AC)
Рассеиваемая мощность, без нагрузки, макс.
0,21 Вт (230 В AC)
Рассеиваемая мощность при номинальной нагрузке, мин.
6,8 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
6,2 Вт (230 В AC)
Интегрированное устройство защиты
нет
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
асимметричный 4 кВ (Уровень контроля 4),
симметрично 2 кВ (Уровень контроля 4)
Позиция
1.x,
2.x
Технология подключения
Технология подключения
Обозначение полюсов
1.1, 1.2 (L), 1.3, 1.4 (N),
2.1, 2.2 (+), 2.3, 2.4 (-)
Соединение провода
Соединение провода
жесткий
0,2 мм² ... 2,5 мм²
гибкий
0,2 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки
0,5 мм² ... 1,5 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 1 мм²
AWG
17
Светодиодная сигнализация
Светодиодная сигнализация
Виды подачи сигнала
СИД
Порог сигнала
0,9 x UN (UN = 24 V DC) (СИД горит зеленым цветом)
Количество фаз
1

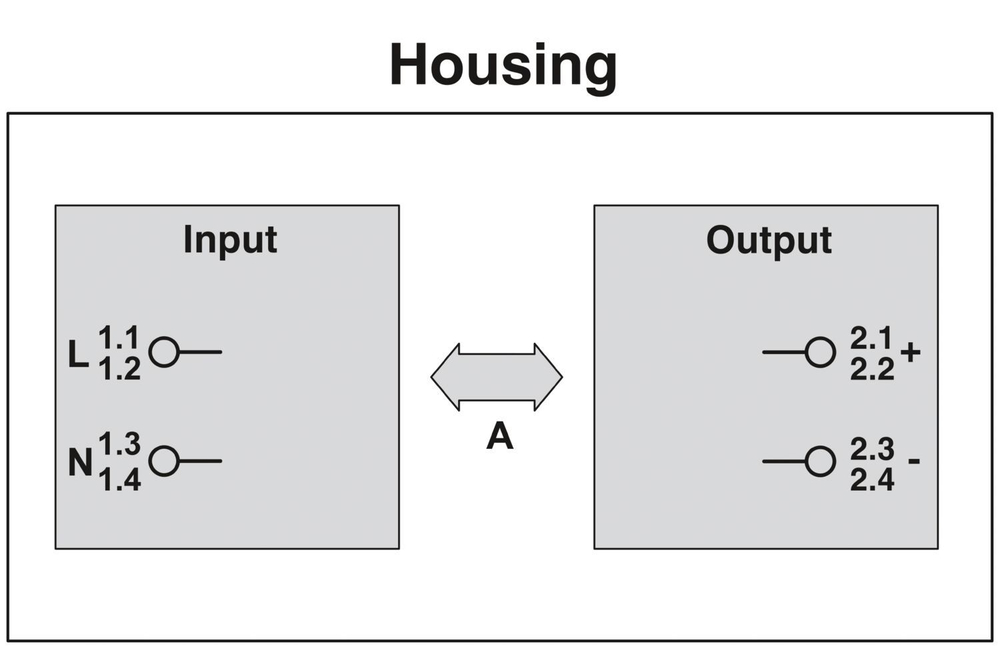

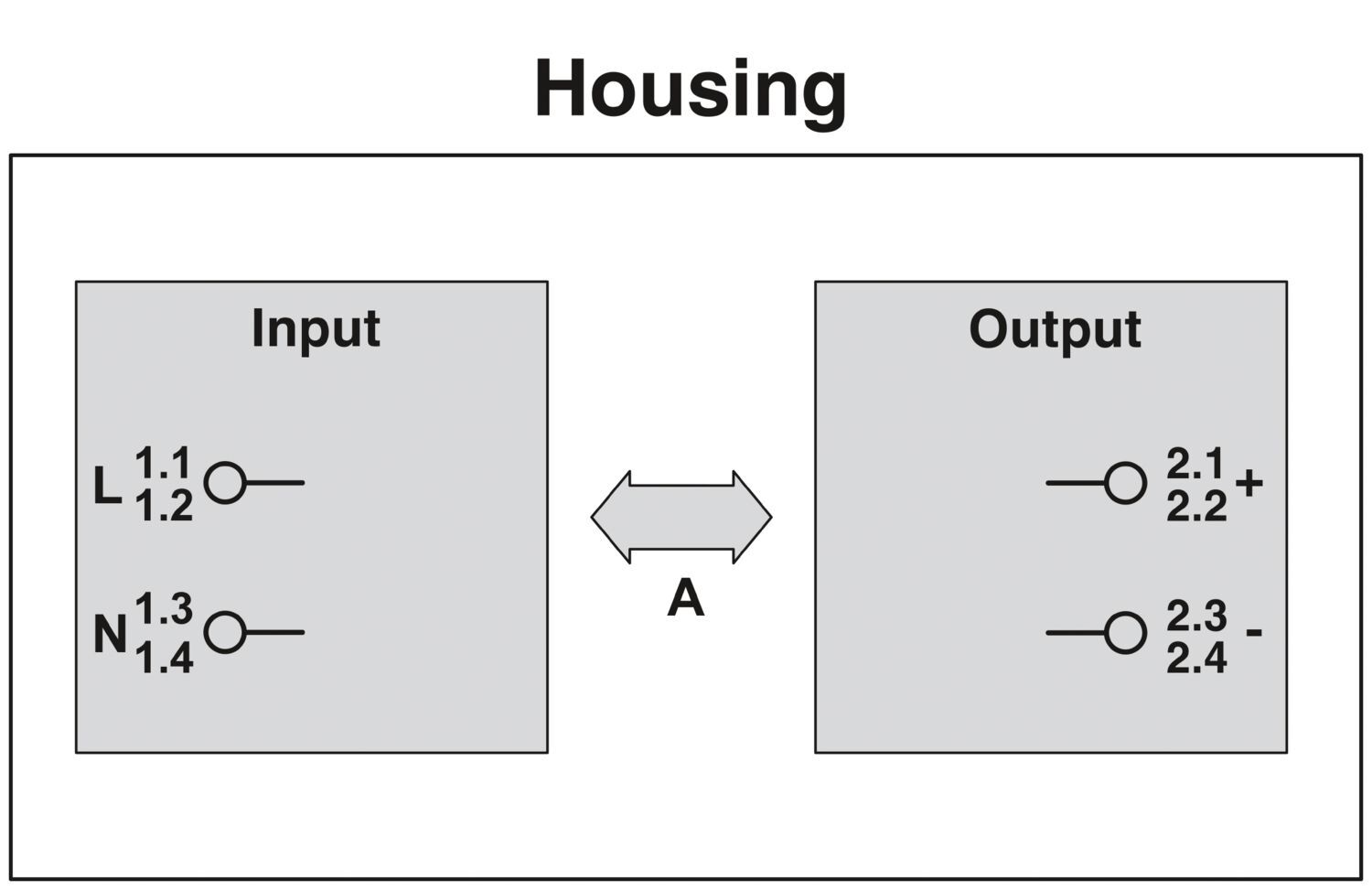

Напряжения изоляции на входе / выходе
4 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
3440000 ч (25 °C)
Директива по защите окружающей среды
Директива RoHS 2011/65/EU
Защитное покрытие
нет
Материал корпуса
Пластик,
PC
Материал защелки
Polyamid
Температура окружающей среды (протестировано по типу запуска)
-25 °C

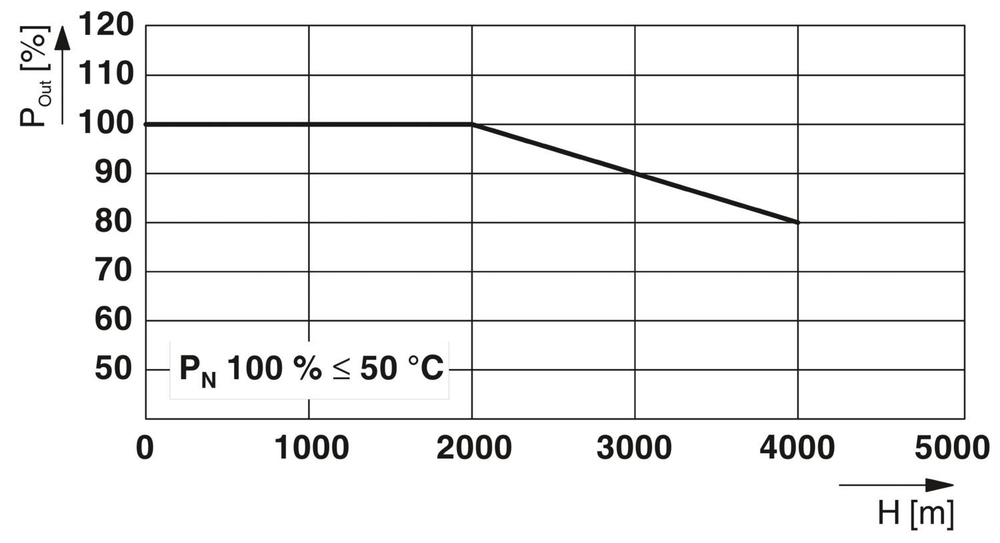

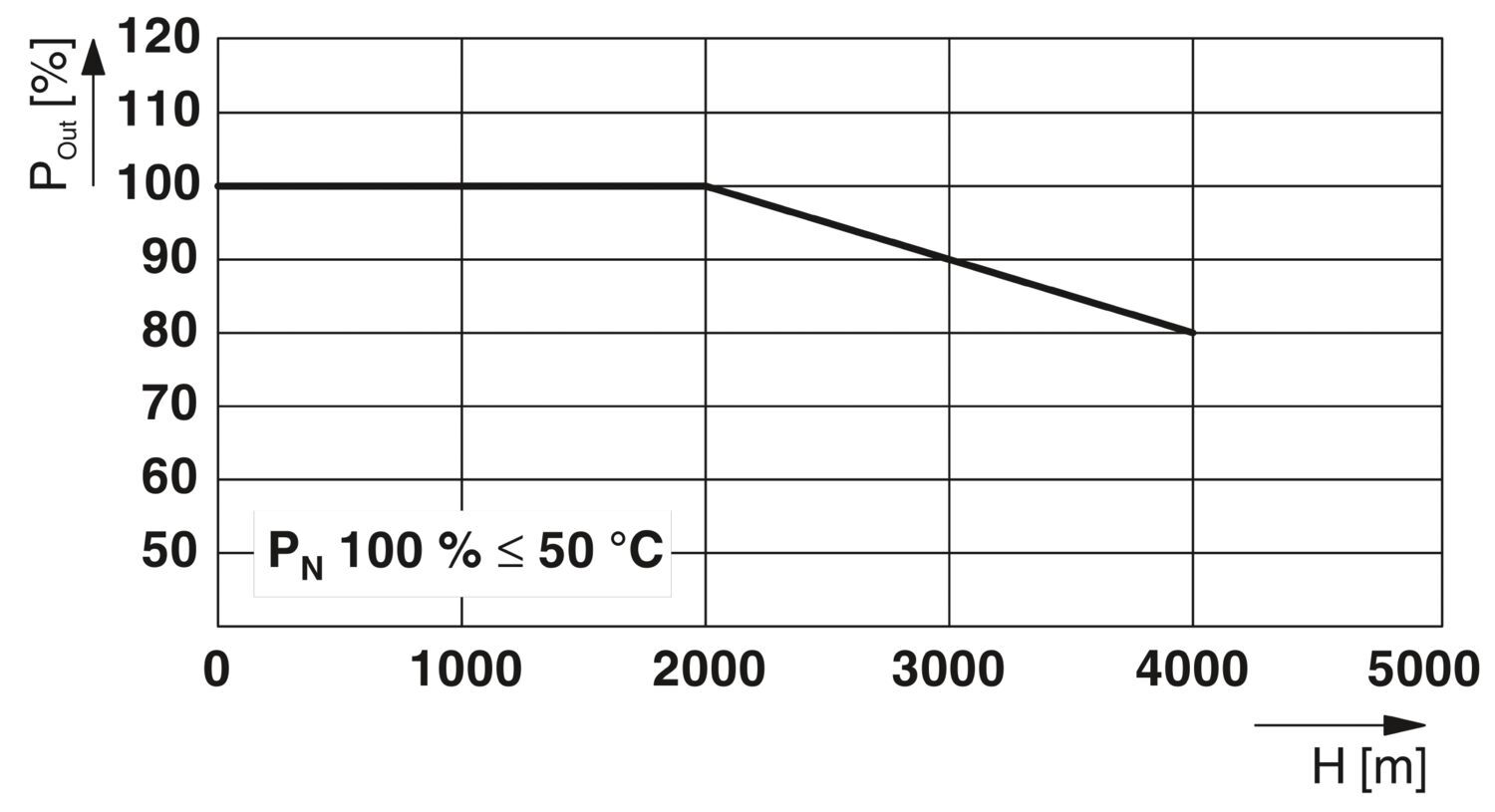

Рабочая высота
≤ 4000 м (2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Удары (при эксплуатации)
18 мс, 30г, в каждом направлении (IEC 60068-2-27)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (IEC 60068-2-6)
Temp Code
T4 (-10 ... +70 °C; 50 °C, Derating: 2 %/K)
EN 61010-1
II (≤ 4000 m)
EN 62477-1
III (≤ 2000 м)
Противопожарная защита для рельсового транспорта
Противопожарная защита для рельсового транспорта
Обозначение стандарта
Противопожарная защита для рельсовых автомобилей,
Электробезопасность,
Защитное сверхнизкое напряжение,
Безопасное разделение,
Устройства электропитания для низкого напряжения с выходом постоянного тока,
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов,
Безопасность электроприборов для домашнего использования и схожих целей
Стандарты/нормативные документы
EN 45545-2 (HL3),
IEC 61010-1 (SELV),
МЭК 61558-2-16,
EN 61204-3,
МЭК 61010-1,
DIN EN 60335-1,
EN 55016
Электробезопасность
Электробезопасность
Защитное сверхнизкое напряжение
Защитное сверхнизкое напряжение
Безопасное разделение
Безопасное разделение
Устройства электропитания для низкого напряжения с выходом постоянного тока
Устройства электропитания для низкого напряжения с выходом постоянного тока
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
Безопасность электроприборов для домашнего использования и схожих целей
Безопасность электроприборов для домашнего использования и схожих целей
UL
UL
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Помехоустойчивость
EN 61000-6-2:2005
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Токи высшей гармоники
Токи высшей гармоники
Фликер
Фликер
Диапазон частот
0 кГц ... 2 кГц,
80 МГц ... 1 ГГц,
1 ГГц ... 6 ГГц,
0,15 МГц ... 80 МГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 3)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A,
Критерий B
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3),
230 В AC
Провал напряжения
70 %,
40 %,
0 %
Количество циклов
25 циклов,
10 циклов,
1 цикл
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMPH13
