Описание

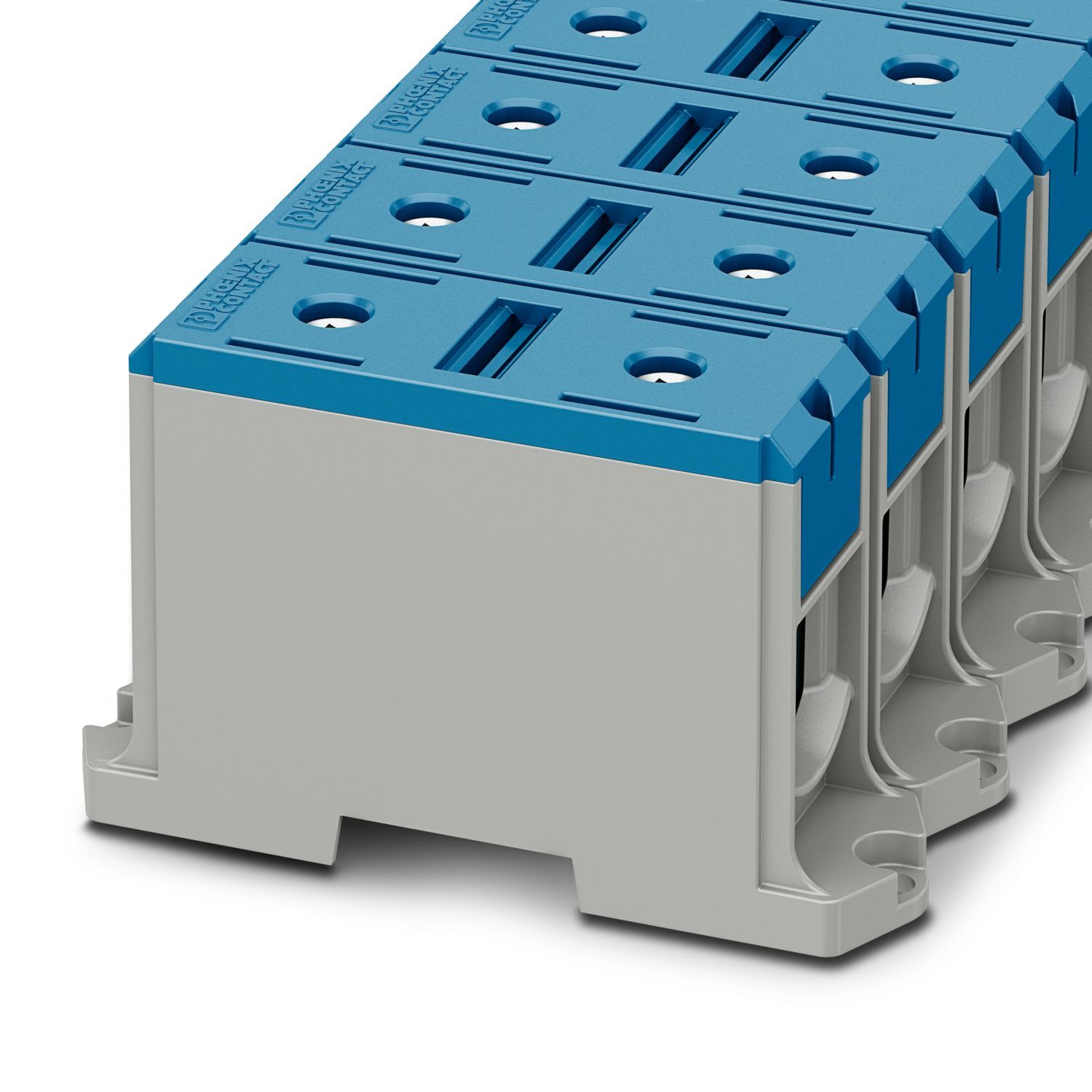

Cиловая клемма, номинальное напряжение: 1000 В, номинальный ток: 380 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 240 мм2, cечение: 35 мм2 - 240 мм2, Расчетное сечение: 240 мм2, cечение: 35 мм2 - 240 мм2, тип монтажа: Резьбовой монтаж, цвет: синий
Характеристики
Штрих-код
4055626879819
Номинальное сечение
240 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
Глубина
70 мм
advatnages
Изготовленный на заказ винтовой зажим для одно- и многопроволочных алюминиевых и медных проводников|Не требующие обслуживания, предварительно смазанные точки подключения упрощают подключение алюминиевых проводников|Экстремально прочный корпус из усиленного стекловолокном полиамида с допуском V0|Специальный дизайн UBAL позволяет одновременно подсоединять алюминиевые и медные провода в различных контактах
Общая информация
Общая информация,
Клеммы для алюминиевых и медных проводников (AL-CU)
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
278,97 g
Вес/шт. (без упаковки)
278,97 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-vysokogo-toka-ubal-240-bu-1086506
Тип изделия
Проходная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
13,78 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M20
Момент затяжки
12 ... 45 Нм
Длина снятия изоляции
43 мм
Сечение жесткого провода
35 мм² ... 240 мм²
Сечение проводника AWG
3/0 ... 500 (пересчитано согласно МЭК)
Сечение гибкого провода
150 мм² ... 185 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
35 мм² ... 185 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
35 мм² ... 185 мм²
2 гибких провода одинакового сечения
35 мм² ... 70 мм²
Номинальный ток
380 A,
415 A
Максимальный ток нагрузки
380 A (при сечении провода 240 мм² - проверочный ток согласно МЭК 61238-1),
415 A (при сечении кабеля 240 мм²)
Номинальное напряжение
1000 В
Ширина
37,5 мм
Высота
130 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
II
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Резьбовой монтаж
Номер артикула
1086506
Ценовая группа
BE1311
Номер таможенного тарифа
85369010
Страна происхождения
EE
downloads
https://www.phoenixcontact.com/product/product/MTA4NjUwNg/downloads/7953416?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA4NjUwNg/downloads/7996834?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/zasitnaa-plastina-cec-ubal-240-1090037, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-0829144, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-bu-0829177, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-gn-0829178, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-rd-0829174, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-og-0829175, https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-uct-tm-12-ye-0829145, https://www.phoenixcontact.com/ru-pc/produkty/antiokislitel-pxc-terminal-grease-1108540
count
0
Серия изделий
UBAL
Подключение согласно стандарту
МЭК 60947-7-1,
МЭК 61238-1
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
550 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ,
8 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
20 Н
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
10 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Указание
При использовании гибких проводов рекомендуется применять наконечники.,
Винты с шестигранным углублением,
Следующие значения действительны для медных проводников
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Диаметр отверстий
3,22 мм
алюминиевый кабель
алюминиевый кабель
медный провод
медный провод
Стойкость к кратковременным токам 250 мм²
28,8 кA
