Описание

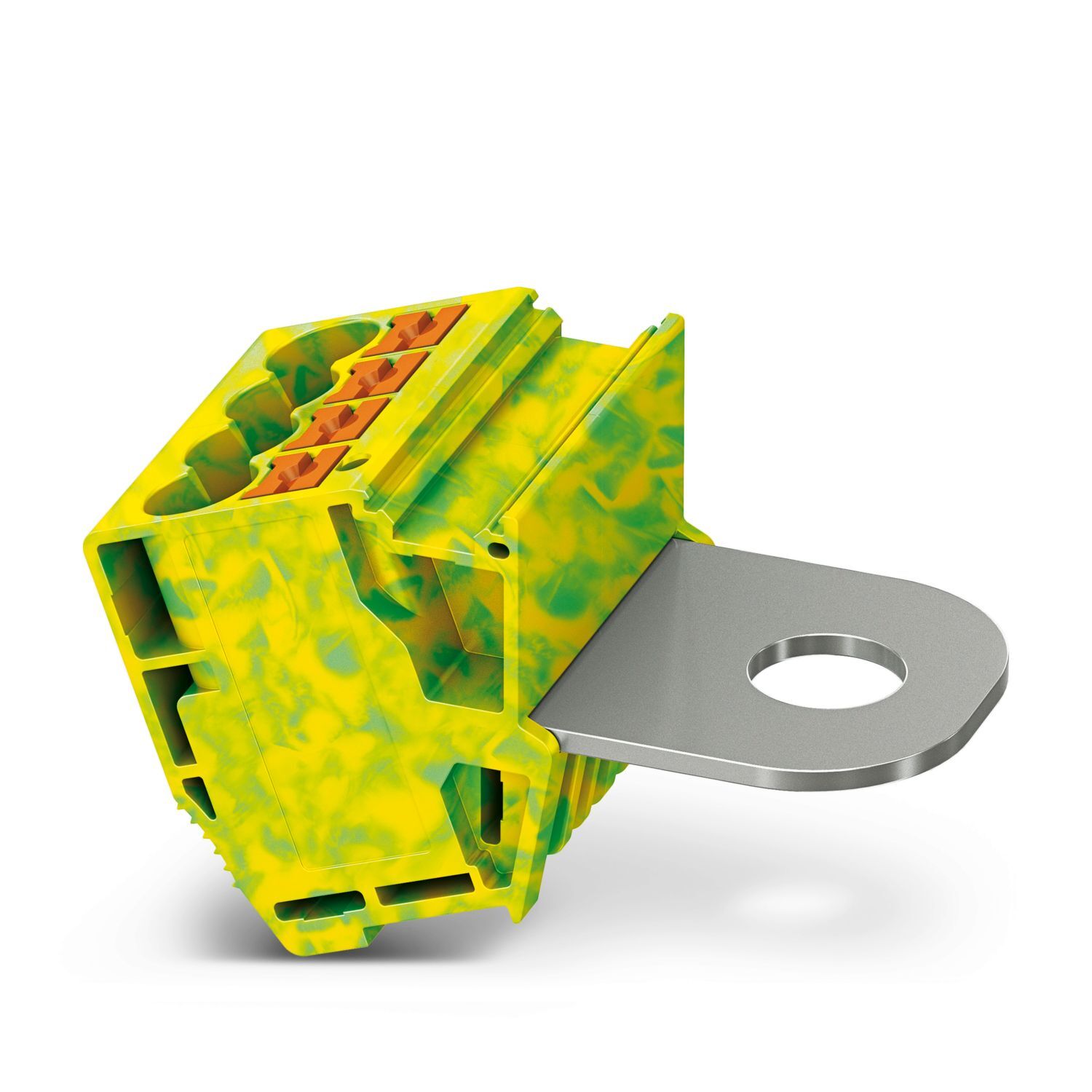

Клеммы-отводы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 5, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм2, 1. ярус, cечение: 0,5 мм2 - 10 мм2, Болтовые клеммы, 1. ярус, тип монтажа: на основной элемент, цвет: желто-зел.
Характеристики
Штрих-код
4055626816753
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
5
Товар доставляется
да
Глубина
32,3 мм
advatnages
Возможность нанесения больших надписей|Полностью изолированная опционально используемая отводящая клемма обеспечивает съём напряжения
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
42,18 g
Вес/шт. (без упаковки)
37,7 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-otvody-agk-pt-4x6-m10-gnye-1083238
Тип изделия
Клеммы-отводы
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
5
Тип подключения
Болтовые клеммы,
Зажимы Push-in
Резьба винтов
M10
Момент затяжки
10 ... 20 Нм
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²,
6 мм² ... 120 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК),
10 ... 250 kcmil (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
57 A
Номинальное напряжение
1000 В
Ширина
32 мм,
31 мм
Высота
57,4 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
на основной элемент
Номер артикула
1083238
Ценовая группа
BE2ZWX
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTA4MzIzOA/downloads/7953264?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA4MzIzOA/downloads/7996748?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
Болты для зажимов
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1,5 мм²
Номинальное сечение AWG
10
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
10,4 мм
Диаметр болта
10 мм
Подсоединение кабельного наконечника
Подсоединение кабельного наконечника
Суммарный ток, максимальный
106 A (Болтовое соединение)
Диаметр отверстий
10,4 мм
