Описание

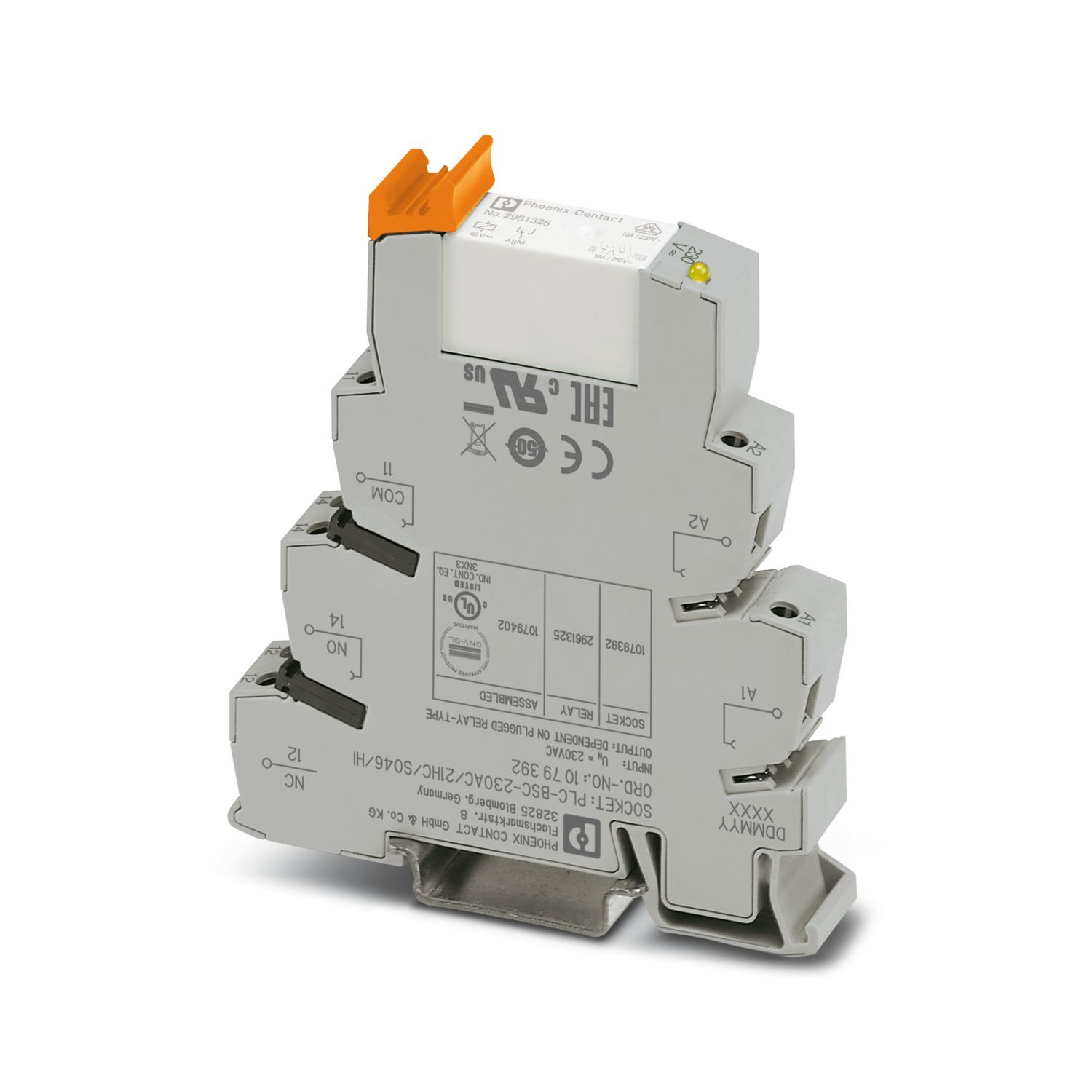

PLC-INTERFACE, состоит из базовой клеммы PLC-BSC.../21HC/SO46/HI с винтовым зажимом, вставных миниатюрных реле для высокого тока длительной нагрузки, 1 переключающий контакт, входное напряжение 230 В AC, с определенными порогами включения и выключения
Характеристики
Товар доставляется
да

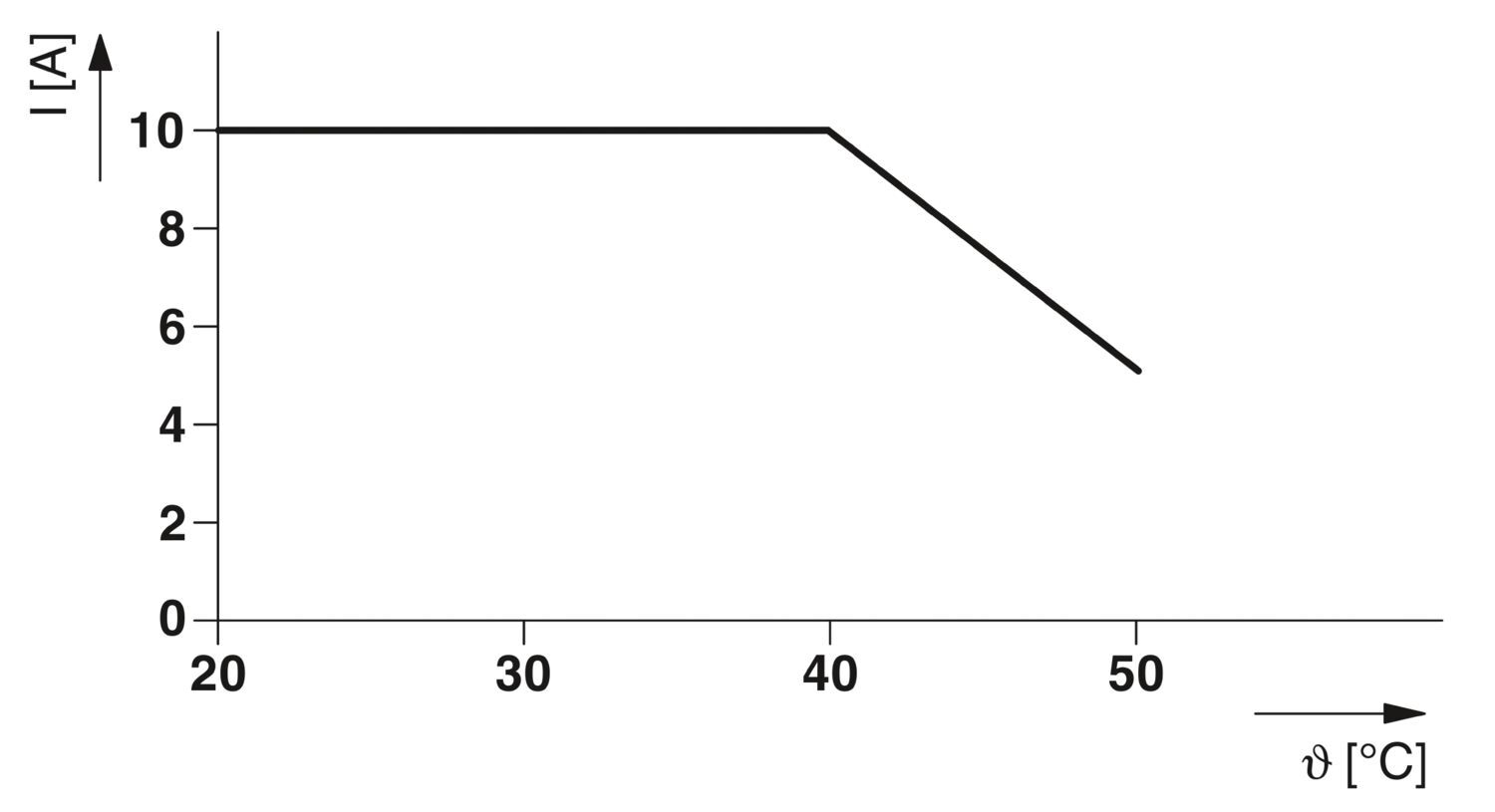

Предельный ток длительной нагрузки
10 A

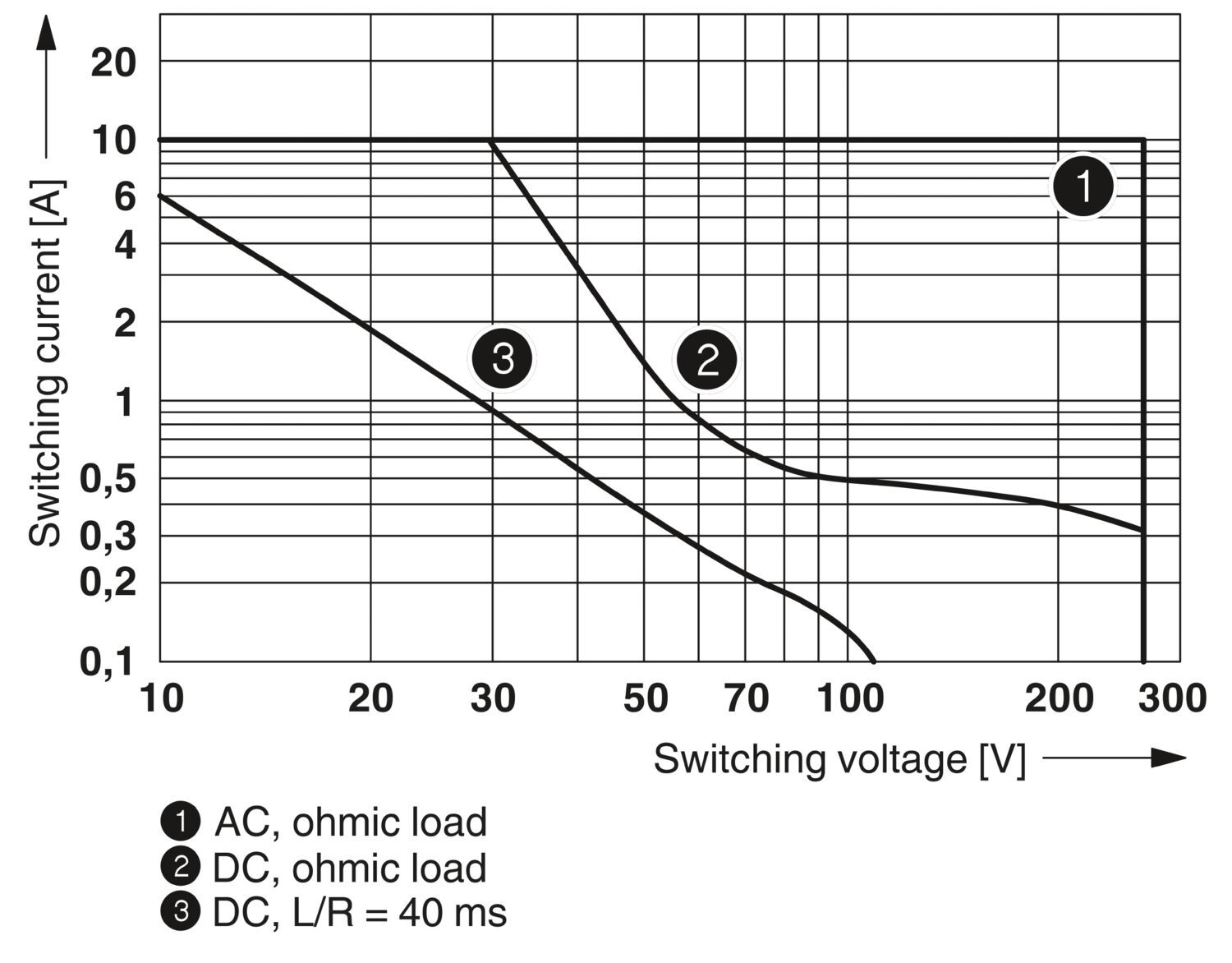

Коммутационная способность
2 A (при 24 В, DC13)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
75,87 g
Вес/шт. (без упаковки)
63,06 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-230ac-21hc-so46-hi-1079402
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,04 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,45 Нм ... 0,55 Нм (В целом эти клеммы должны быть при соединении проводов зафиксированы (например удерживаться рукой или с помощью упоров для корпуса))
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
1079402
Ценовая группа
DK623M
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTA3OTQwMg/downloads/7939740?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA3OTQwMg/downloads/7943552?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Применение
Помехоподавляющий фильтр
Режим работы
100 % ED

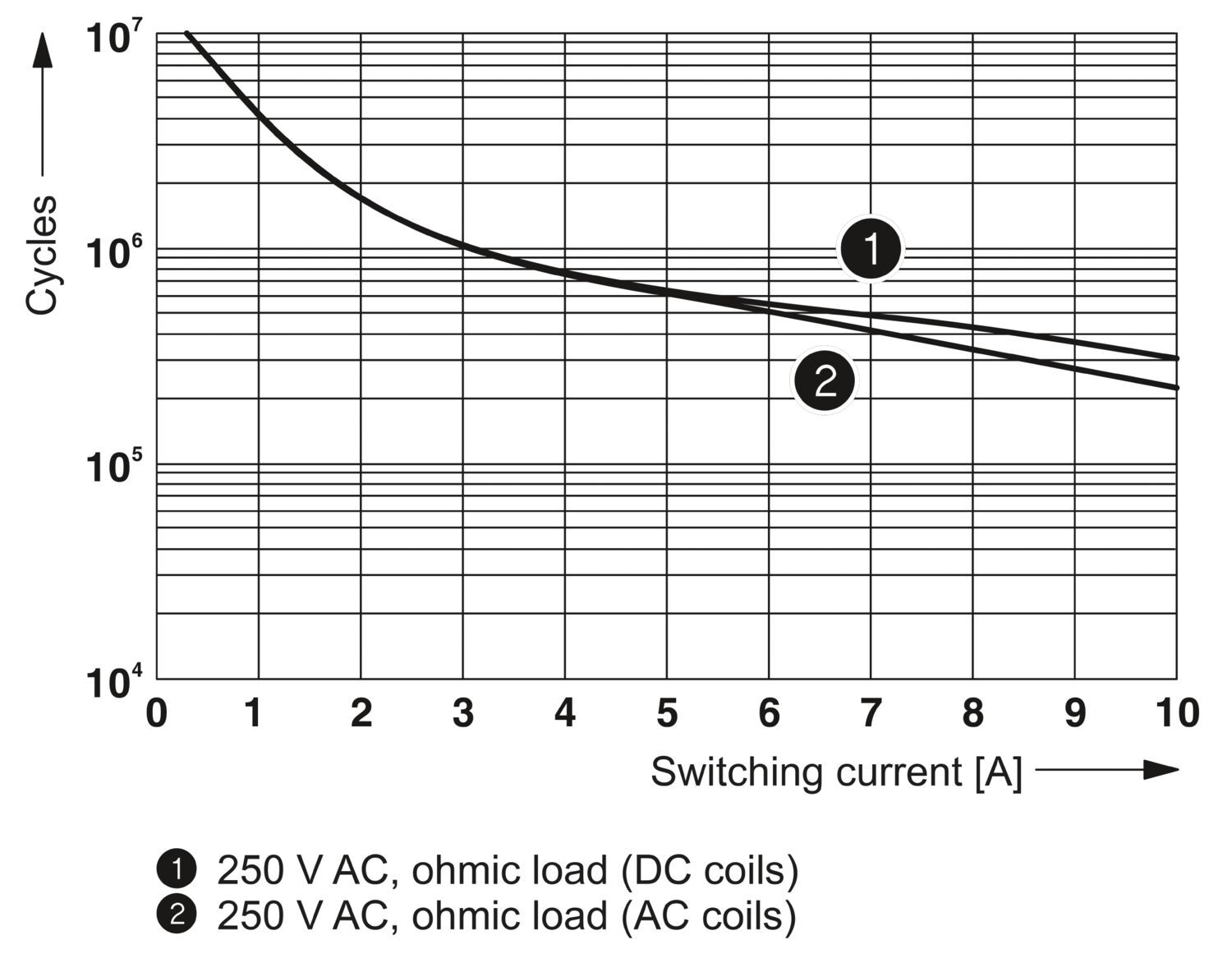

Долговечность механическая
3x 107 коммутационных циклов
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
230 В AC
Диапазон входных напряжений
190 В AC ... 264 В AC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
110 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
14 мА (50 Гц)
Время срабатывания, типовое
10 мс
Время возврата, типовое
8 мс
Защитная схема
Мостиковый выпрямитель
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация
Исполнение контакта
1 переключающий контакт
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
12 В (10 мА)
Максимальный пусковой ток
30 A (300 мс)
Минимальный коммутационный ток
10 мА (12 B)
Мощность отключения (активная нагрузка), максимальная
240 Вт (при 24 В DC)
Мощность отключения (активная нагрузка), максимальная, при наличии перемычки
144 Вт (При 24 В DC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.)
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT II (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
≥ IP54 (Место установки)
CE
CE
Сертификат
Соответствие требованиям ЕС,
Соответствие требованиям UKCA,
TAE0000196
UKCA
UKCA
Разрешение на применение в судостроении
Разрешение на применение в судостроении
Испытание вредными газами
Испытание вредными газами
Данные судостроения
Данные судостроения
Temperature
D
Humidity
A
Вибрации
B/C
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Порог включения
190 В AC
Порог выключения
170 В AC
Мощность потерь на входе при UN
3 ВА

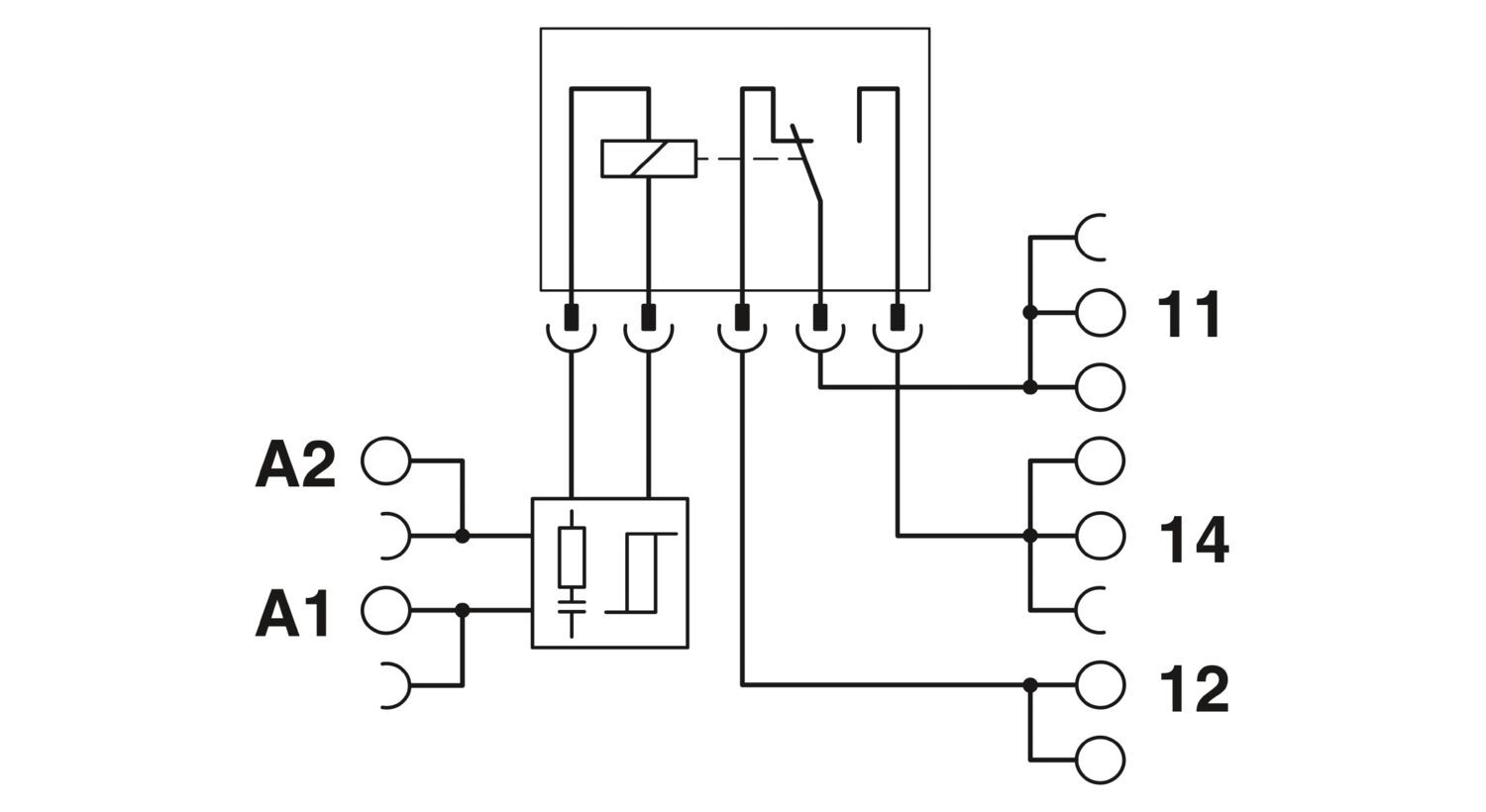

Схема коммутации вводов
RC-звено с пороговым выключателем
