Описание

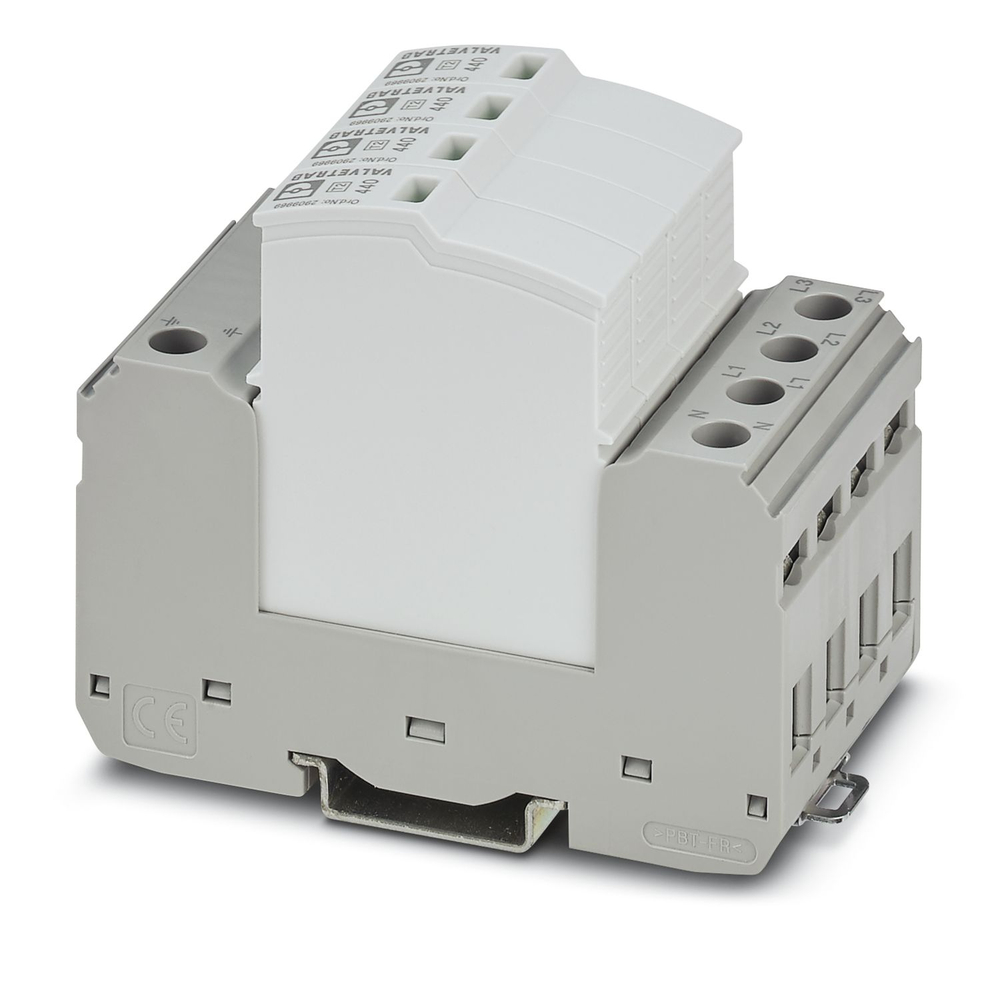

Вставной разрядник для защиты от перенапряжений, тип 2 / класс II, 3-фазных сетей электропитания с проводниками N и PE (5-проводные системы: L1, L2, L3, N, PE), с контактом удаленного оповещения.
Характеристики
Штрих-код
4055626784809

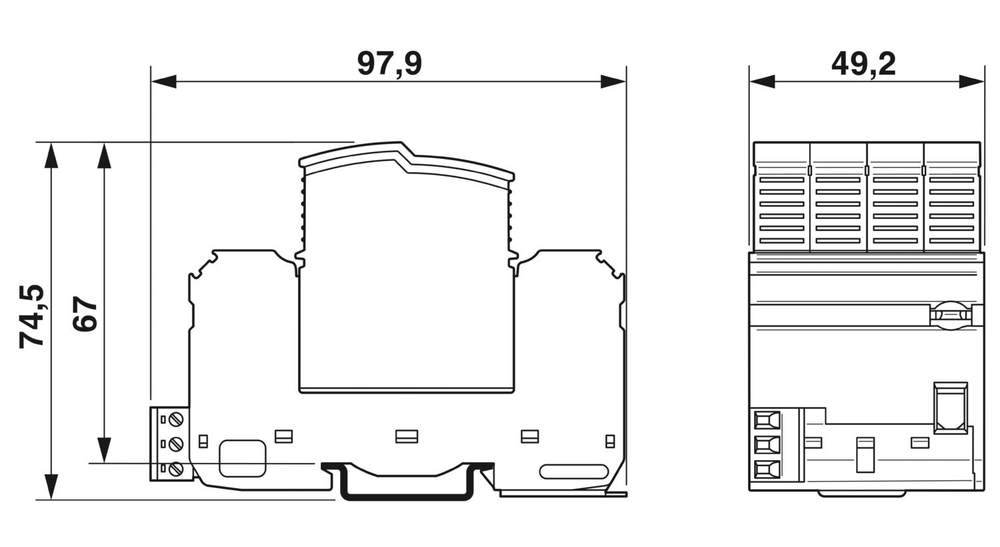

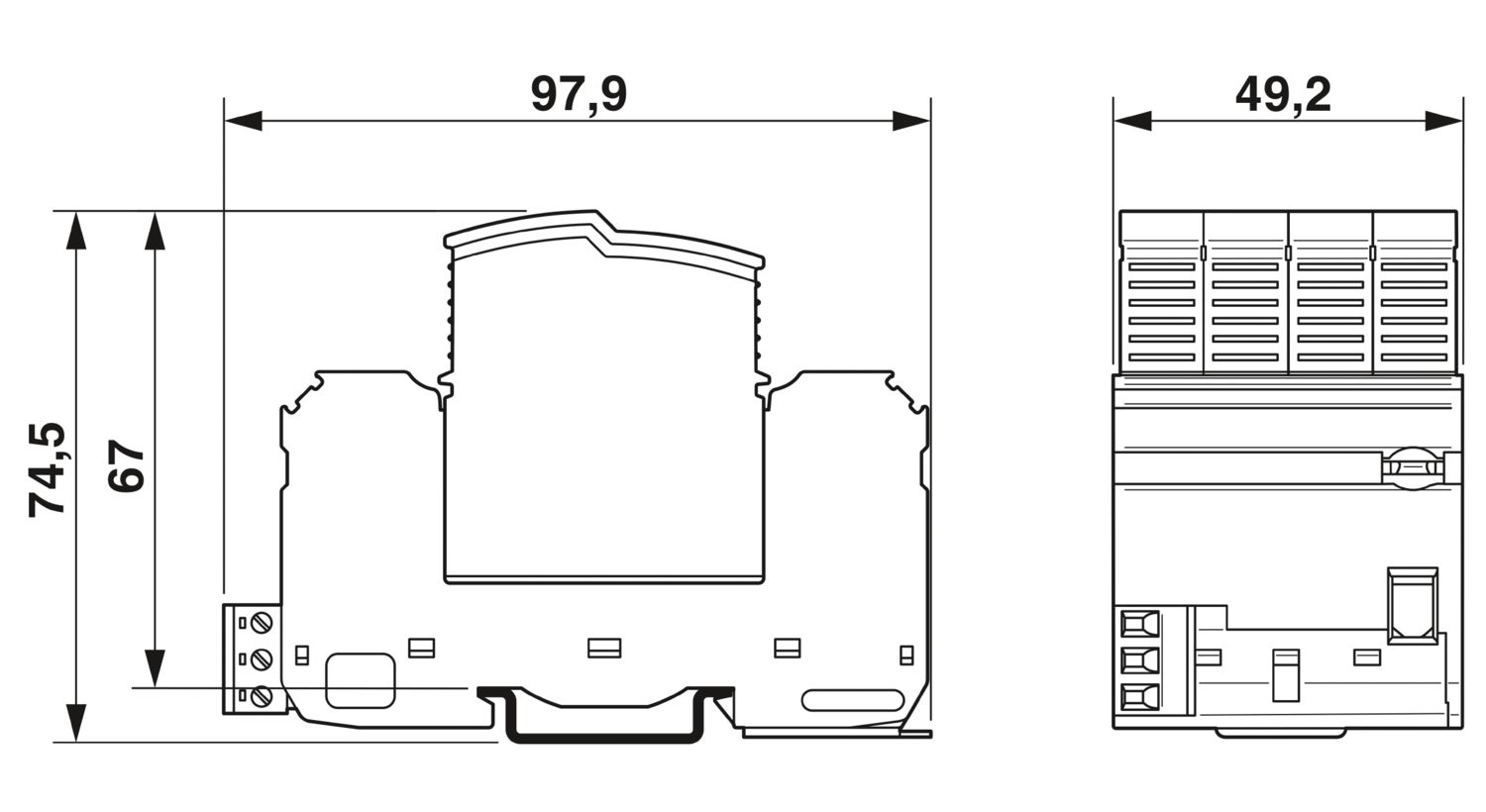

Габариты (ДxШxВ, см):
49.2x97.9x74.5
Номер артикула
1076468
статус на складе в Германии
На складе
Номинальное напряжение UN
400/690 В AC (TN-S)
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
430,6 g
Вес/шт. (без упаковки)
404,74 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T13:13:24.16
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/razradnik-dla-zasity-ot-impulsnyh-perenaprazenii-tip-2-val-sec-t2-40-440-fm-1076468
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
Винтовые зажимы,
Вилочный наконечник,
Штекерное / винтовое подключение COMBICON
Резьба винтов
M2,
M5
Момент затяжки
4,5 Нм,
0,25 Нм
Длина снятия изоляции
7 мм,
16 мм
Сечение жесткого провода
2,5 мм² ... 25 мм²,
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
28 ... 16,
12 ... 4
Сечение гибкого провода
0,14 мм² ... 1,5 мм²,
2,5 мм² ... 16 мм²,
1,5 мм² ... 6 мм²
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA6.6-FR 20% GF
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Монтажная рейка: 35 мм
Номер таможенного тарифа
85363090
Страна происхождения
DE
Серия изделий
SEC Family
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
3
Указание
2011,
2012,
Для использования в любых низковольтных системах между L-N и L-PEN.Только для использования в ИТ-системах между L-PE и N-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-442 / VDE 0100-442 рис. 44D / пример a)
Степень защиты
IP20
Производитель
Phoenix Contact
Материал корпуса
PA 6.6-FR 20 % GF
Удары (при эксплуатации)
30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL1351
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Макс. длительное рабочее напряжение UC
440 В AC
Совместимые товары_1
ссылка на артикул3022218, ссылка на артикул0803452, ссылка на артикул0803453, ссылка на артикул2809128, ссылка на артикул2749576, ссылка на артикул2749589, ссылка на артикул0825059, ссылка на артикул0803595, ссылка на артикул1452282, ссылка на артикул0811228, ссылка на артикул1206463, ссылка на артикул2909969
рекомендуется заказать также
ссылка на артикул2277064,ссылка на артикул2838500,ссылка на артикул2903304,ссылка на артикул2905230,ссылка на артикул2905333,ссылка на артикул2906816,ссылка на артикул2907925,ссылка на артикул2907928,ссылка на артикул3260050
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Рабочее напряжение
5 В AC ... 250 В AC
Рабочий ток
5 мA AC ... 1 A AC
Класс испытания согл. МЭК
II
Номинальная частота fN
50 Гц (60 Гц)
Тип EN
T2
Система энергоснабжения IEC
TN-S
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
световая, контакт для дистанционной передачи сигнала
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 720 mVA
Номинальный импульсный ток утечки In (8/20) мкс
20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс
40 кA
Время срабатывания tA
≤ 25 нс

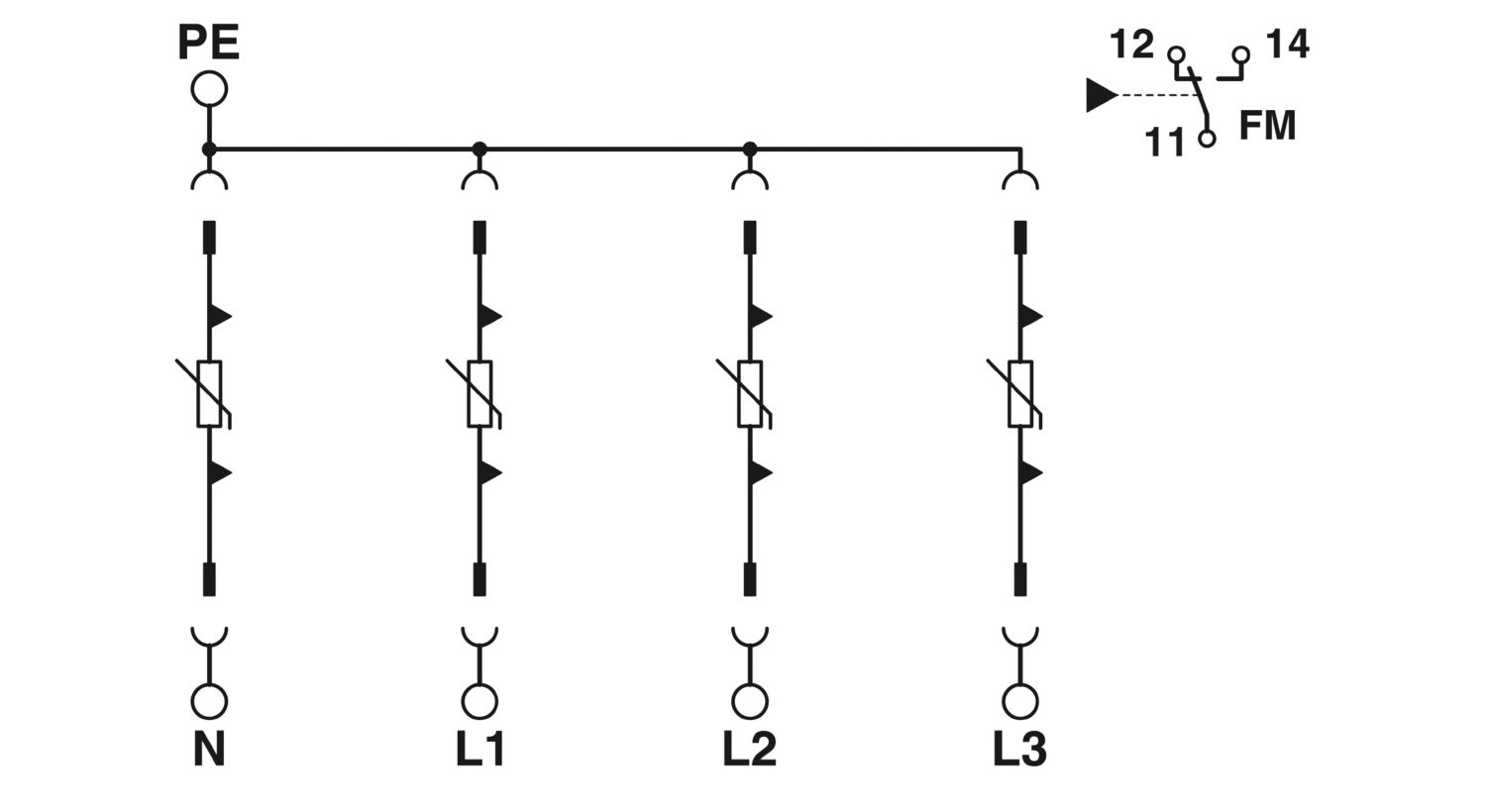

Защитная цепь
L-N
Цвет (Базовый элемент)
серый (RAL 7042)
Цвет (Штекер)
cветло серый (RAL 7035)
Направление действие
3L-N/PE
Номинальный ток IL
40 A (Вилочный кабельный наконечник Biconnect M4, 6 мм²)
Стойкость к короткому замыканию ISCCR
25 кA (при входном предохранителе до 315 A gG)
Макс. номинал входного предохранителя при подключении ответвлений
315 A (gG)
EN 61643-11
EN 61643-11
Функция переключения
Переключающий контакт
Контакт для дистанционной передачи сигнала неисправности
Контакт для дистанционной передачи сигнала неисправности
Характеристика TOV при UT
581 В AC (5 с / режим устойчивости)
Макс. номинал входного предохранителя при V-образном проходном подключении
40 A (gG / Вилочный кабельный наконечник Biconnect M4, 6 мм²)
Уровень защиты Up (L-N)
≤ 4 кВ
Уровень защиты Up (L-PE)
≤ 1,9 кВ
Уровень защиты Up (N-PE)
≤ 1,9 кВ
Остаточное напряжение Ures (L-N)
≤ 4 кВ (при In)
Остаточное напряжение Ures (L-PE)
≤ 1,9 кВ (при In)
Остаточное напряжение Ures (N-PE)
≤ 1,9 кВ (при In)
