Описание

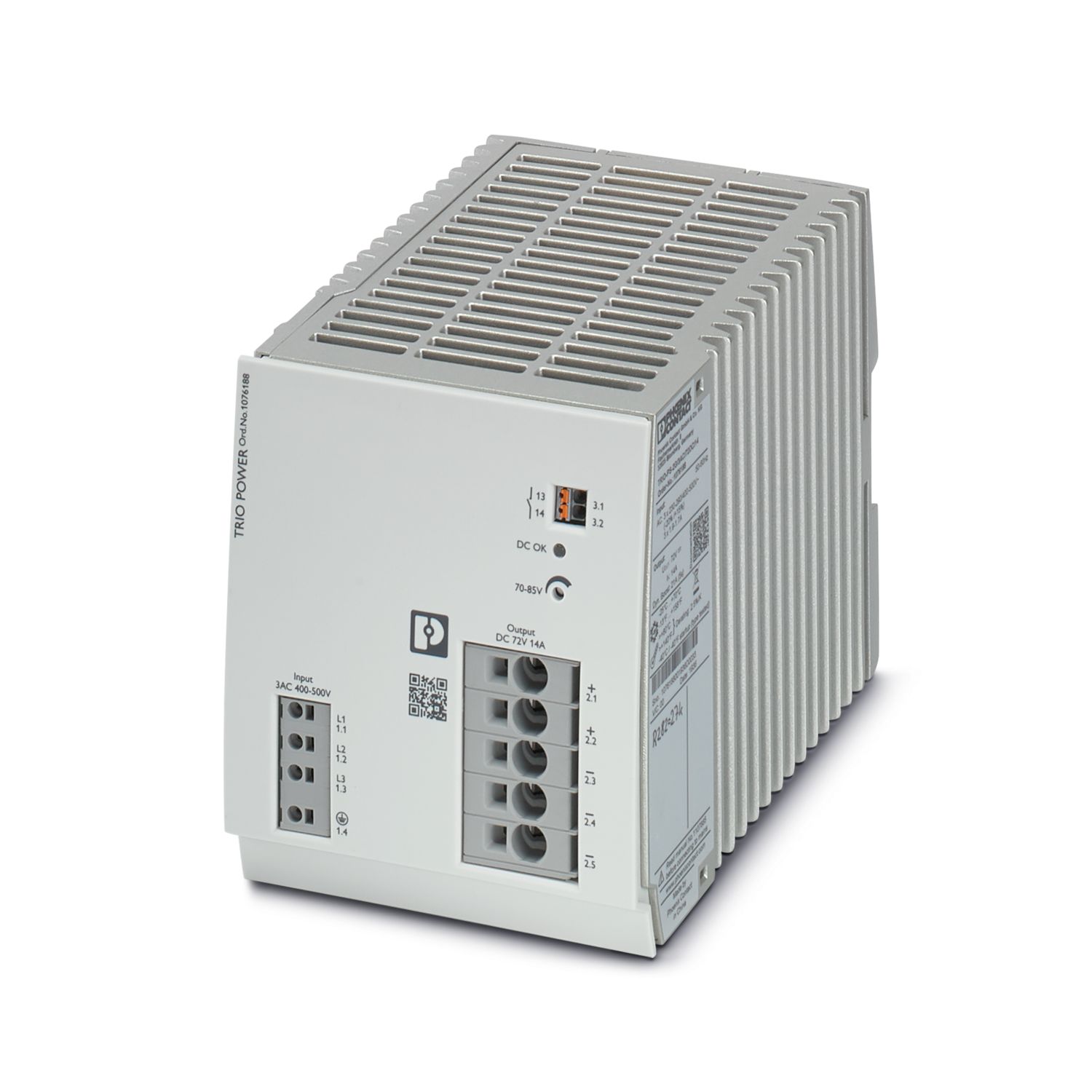

Блок питания TRIO для установки на монтажную рейку с регулированием в первичной цепи, вход: 3-фазный, выход: 72 В DC / 14 A, динамический резерв мощности, технология быстрого соединения без инструмента для жестких и гибких проводников с наконечником
Характеристики
Штрих-код
4055626783918
Габариты (ДxШxВ, см):
110x130x160
Номер артикула
1076188
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
3 070 g
Вес/шт. (без упаковки)
2 600 g
Цвет
зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T13:13:24.16
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocniki-pitania-trio-ps-2g-3ac-72dc-14-1076188
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм,
10 мм,
18 мм
Номинальное напряжение
72 В DC ±1 %
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Страна происхождения
CN
Серия изделий
TRIO POWER
Выход
Выход,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Частота
50 Гц
Ударопрочность
11 мс, 15 г на каждую ось (согласно МЭК 60068-2-27)
Стандарты / нормативные документы
EN 61000-3-3,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11,
EN 61000-6-3,
EN 55016-2-3
Диапазон входных напряжений
3x 400 В AC ... 500 В AC -20 % ... +15 %
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Указания по монтажу
присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Ток короткого замыкания
23,5 A DC (постоянно)
Индикатор состояния
LED
Время включения, типовое
1 c
Потребляемый ток
3x 1,9 A (400 В AC)
Степень защиты
IP20,
I (в закрытом шкафу управления)
Падение напряжения
Падение напряжения
Ток длительной нагрузки
100 мА
Производитель
Phoenix Contact
Режим AC
Режим AC
Структура сети
Сеть звезда
Стандартное сетевое напряжение
3x 400 В AC
Тип напряжения питания
Перем. ток
Импульс пускового тока
≤ 30 A (стандартный (типовой))
Интеграл импульса тока при включении (I2t)
1,1 A^2c
Диапазон частот (fN)
50 Гц ... 60 Гц ±5 Гц
Время автономной работы
10 мс (400 В AC)
Выбор подходящего предохранителя для защиты на входе
10 A ... 16 A (Характеристика B, C, D, K)
Ток утечки на PE
3,5 мА
КПД
94,6 % (400 В AC)
Диапазон настройки выходного напряжения (USet)
70 В DC ... 85 В DC (72 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
14 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
60 °C ... 70 °C (2,5 %/K)
Возможность параллельного подключения
да
Возможность последовательного подключения
да
Устойчивость к обратной связи
105 В DC
Защита от перенапряжения на выходе (OVP)
≤ 105 В DC
Остаточная пульсация
≤ 300 мB(ДА)
Рассогласование
1 % (статическое изменение нагрузки 10 % ... 90 %)
Время нарастания
≤ 2 мс (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
7 Вт (400 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
58 Вт (400 В AC)
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
4 кВ (Уровень контроля 3 - асимметричный),
2 кВ (Уровень контроля 4 - симметричный)
Виды подачи сигнала
СИД
Количество фаз
3
Напряжения изоляции на входе / выходе
3 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
1730000 ч (25 °C)
Защитное покрытие
нет
Материал корпуса
Пластик
Температура окружающей среды (протестировано по типу запуска)
-40 °C

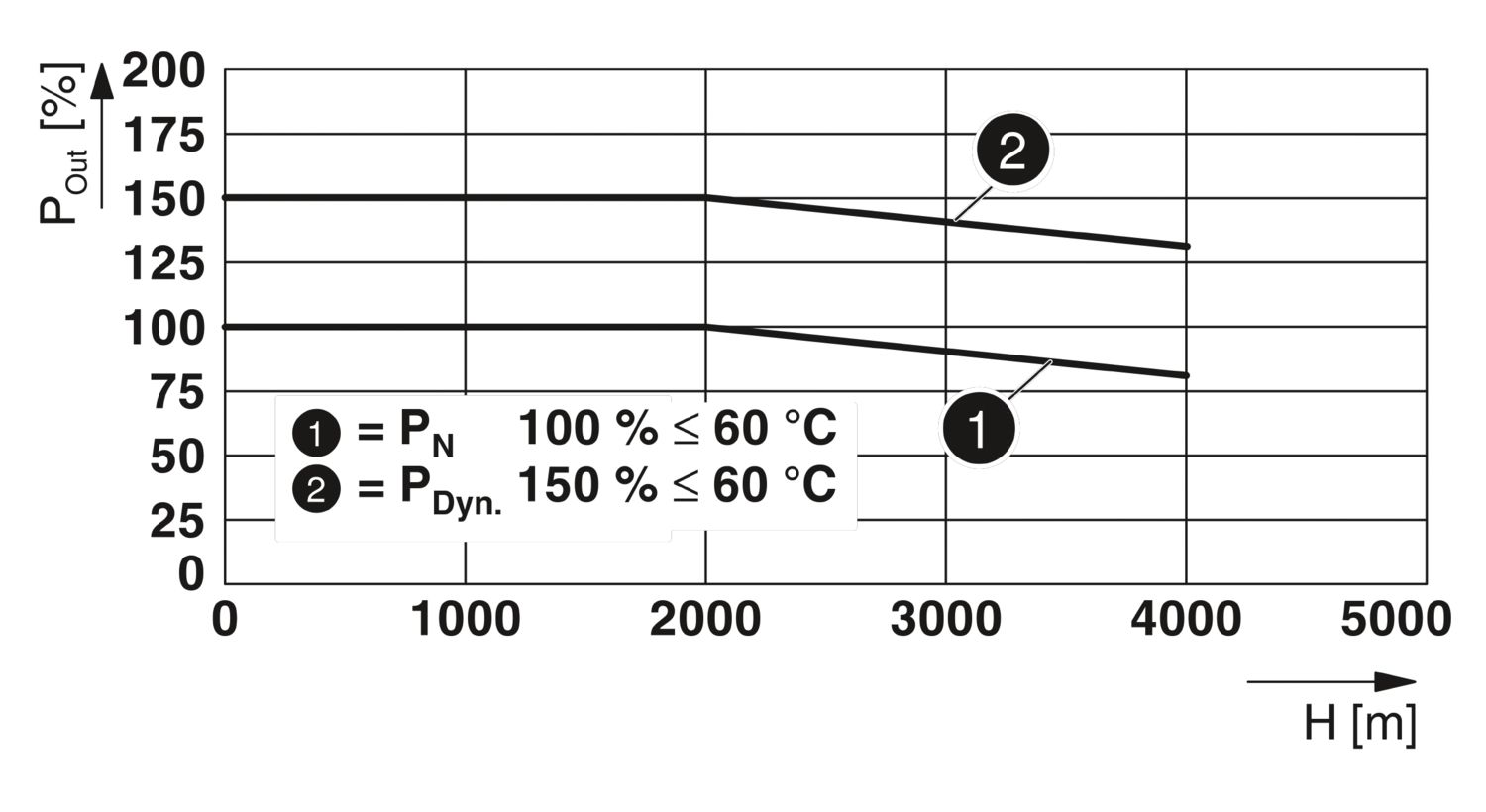

Рабочая высота
≤ 4000 м (2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
EN 61010-1
II (≤ 2000 м)
Стандарты/нормативные документы
EN 55011 (EN 55022),
EN 55016-2-1
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Токи высшей гармоники
Токи высшей гармоники
Фликер
Фликер
Диапазон частот
80 МГц ... 1 ГГц,
0,15 МГц ... 80 МГц,
1 ГГц ... 2 ГГц,
2 ГГц ... 6 ГГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 3)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3),
400 В AC
Провал напряжения
70 %,
40 %,
0 %
Количество циклов
25 циклов,
10 циклов,
1 цикл
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMPO39
Диапазон номинальных напряжений на входе
3x 400 В AC ... 500 В AC
Диапазон частот AC
50 Гц ... 60 Гц
Номинальная потребляемая мощность
1335,1 ВА
Коэффициент мощности (cos phi)
0,77
Входной предохранитель
6,3 A (внутренний (защита модуля))
Выходная характеристика
U/I with dynamic load reserve
Выходная мощность
1008 Вт
Сечение жесткого проводника мин.
0,2 мм²,
0,75 мм²
Сечение жесткого проводника макс.
4 мм²,
16 мм²,
0,75 мм²
Сечение гибкого проводника мин.
0,2 мм²,
0,75 мм²
Сечение гибкого проводника макс.
1,5 мм²,
4 мм²,
16 мм²
Сечение провода AWG мин.
24,
20
Сечение провода AWG макс.
12,
4,
18
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Климатический класс
3K3 (согласно EN 60721)
Стандарт - требования к сетям питания (ограничение гармонических искажений)
EN 61000-3-2
Стандарт - электробезопасность
IEC 61010-2-201
Стандарт - безопасная изоляция
DIN VDE 0100-410
Стандарт - безопасность трансформаторов
EN 61558-2-16 (только воздушные зазоры и пути утечки)
Сертификация UL
UL/C-UL Listed UL 61010-1
Соответствие/сертификаты
Соответствие/сертификаты
SIL согласно МЭК 61508
0
Требования по ЭМС к помехозащищенности
EN 61000-6-1
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Исполнение корпуса
алюминий (AlMg3)
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Высокая экономичность благодаря компактной конструкции и зажиму Push-in, обеспечивающему быструю фиксацию без инструмента|Надежный пуск тяжелых нагрузок благодаря динамическому резерву мощности в 150 % от номинального тока в течении не более 5 c|Надежность благодаря высокой электрической прочности|Механическая прочность благодаря высокой вибростойкости и ударопрочности
рекомендуется заказать также
ссылка на артикул0801775,ссылка на артикул1415705,ссылка на артикул1433574,ссылка на артикул3240162,ссылка на артикул3273012
Сигнал
Сигнал,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 2 - асимметричный)
Цифровой
30 В AC 30 В DC 100 мА
Ограничение импульсного тока включения
35 A (через 1 мс)
Динамический Boost (IDyn.Boost)
21 A (5 с)
По умолчанию
закрыт
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Исполнение крышки
Поликарбонат
Сигнал: DC OK
Сигнал: DC OK
Сигнал реле 13/14
Сигнал реле 13/14
Наименование, сигнализация
DC OK
DC OK
UOUT 0,95 x UN (UN = 72 V DC)
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой
0,2 мм²,
0,75 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой
2,5 мм²,
10 мм²,
0,75 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
0,2 мм²,
0,75 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
2,5 мм²,
16 мм²,
1 мм²
