Описание

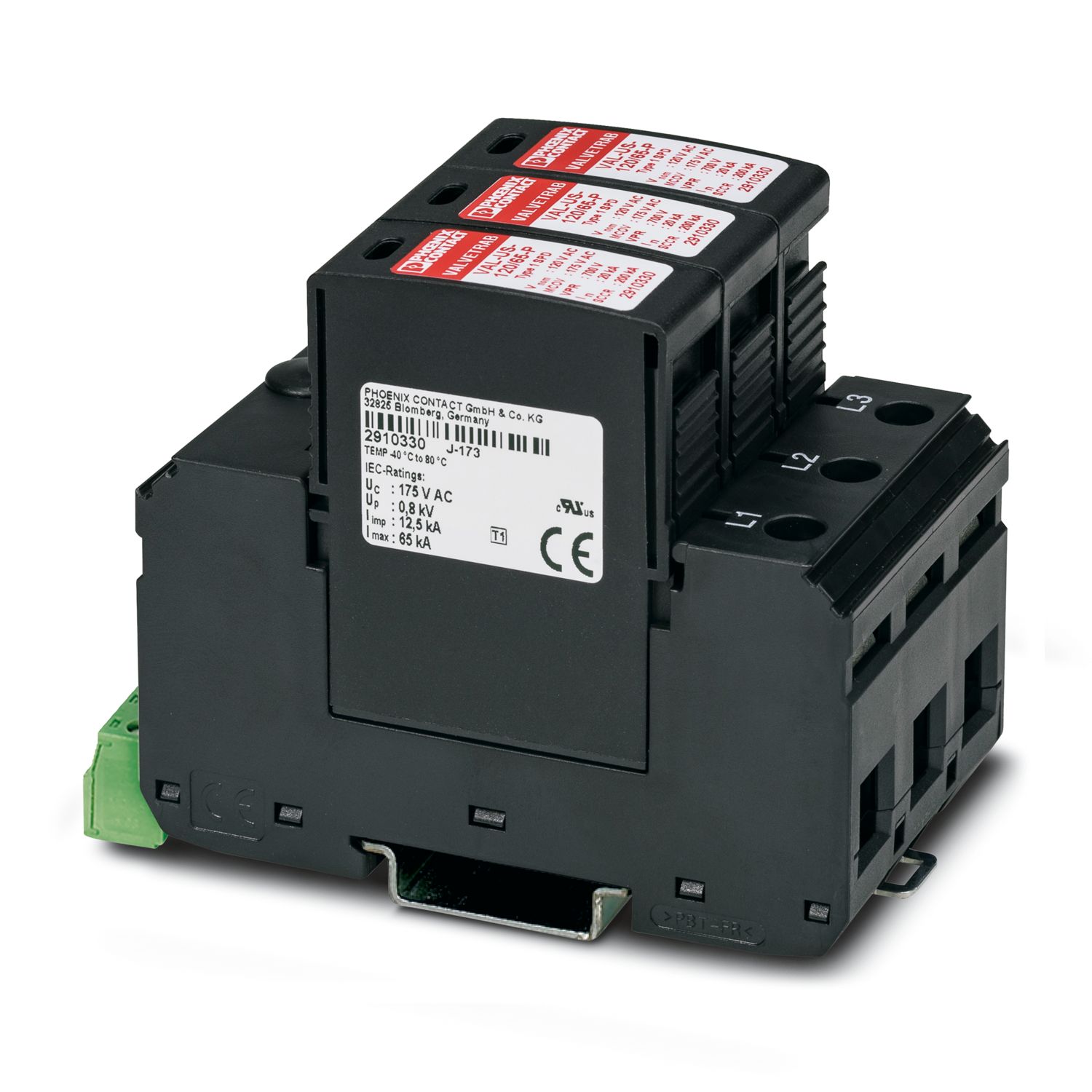

Устройство защиты от импульсных перенапряжений, тип 1 по UL и тип 2 по МЭК, трехканальное с контактом дистанционной сигнализации, для 277/480 В AC, 4 жилы.
Характеристики
Штрих-код
4055626782256

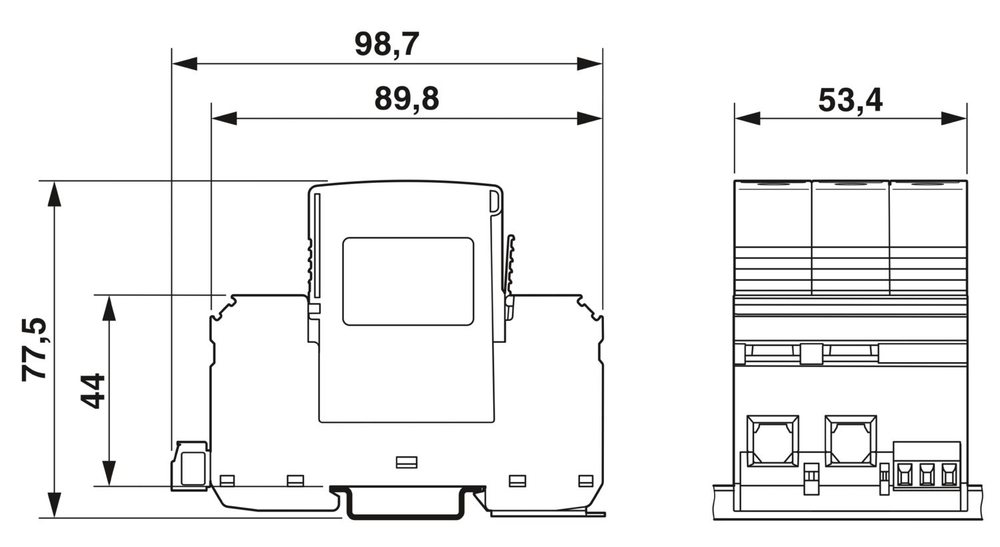

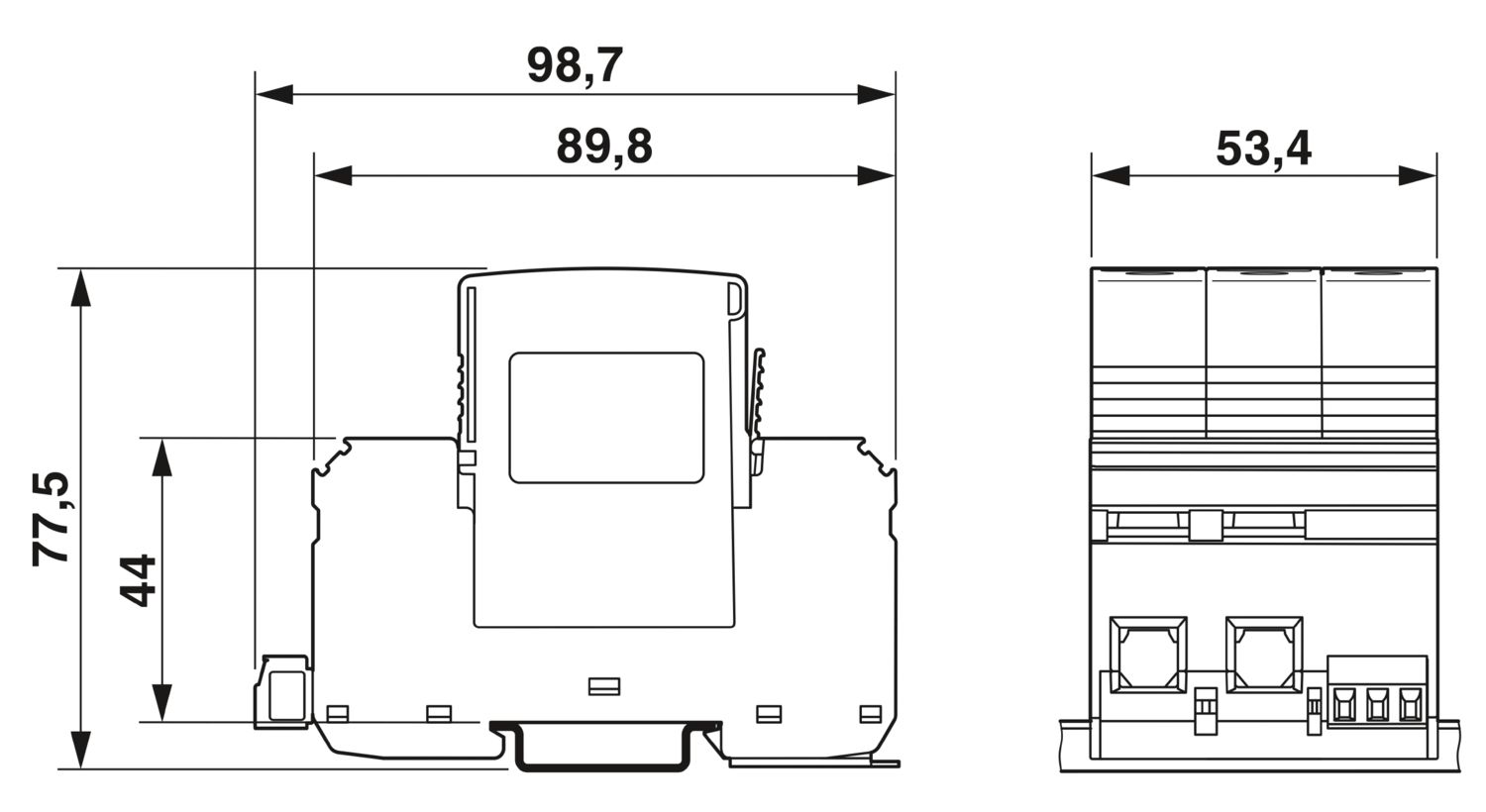

Габариты (ДxШxВ, см):
53.4x98.7x77.5
Номер артикула
1075896
статус на складе в Германии
На складе
Номинальное напряжение UN
277/480 В AC (TN-C)
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
462 g
Вес/шт. (без упаковки)
462 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T13:13:24.16
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/ustroistvo-zasity-ot-perenaprazenii-tip-1-val-us-277-80-30-fm-1075896
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
Винтовые зажимы,
Вилочный наконечник,
Штекерное / винтовое подключение COMBICON
Резьба винтов
M2,
M5
Момент затяжки
0,25 Нм,
3 Нм (1,5 мм² ... 16 мм²),
30 lbf-in.
Длина снятия изоляции
7 мм,
16 мм
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
1,5 мм² ... 35 мм²
Сечение проводника AWG
28 ... 16,
15 ... 2,
14 ... 2
Сечение гибкого провода
0,14 мм² ... 1,5 мм²,
1,5 мм² ... 25 мм²,
1,5 мм² ... 16 мм²
Номинальное напряжение
277/480 В AC (3-фазная звезда)
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6/PBT
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Монтажная рейка: 35 мм
Номер таможенного тарифа
85363030
Страна происхождения
DE
Серия изделий
VALVETRAB US
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
3
Указание
2011,
2012
Стандарты / нормативные документы
EN 60664-1 / EN 61643-11
Степень защиты
IP20 (только при использовании всех клеммных зажимов)
Производитель
Phoenix Contact
Материал корпуса
PA 6.6
Удары (при эксплуатации)
30г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
7,5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL132U
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Воздушные зазоры и пути утечки
Воздушные зазоры и пути утечки
accessory_for1
ссылка на артикул2910331
Преимущества
С сухим контактом для дистанционной передачи сигналов|Устройство защиты от перенапряжений (SPD) из списка UL с открытыми клеммами|Визуальный механический индикатор состояния отдельных разрядников|Многоканальные разрядники 2-го типа|Расцепитель на каждом штекере|Механические ключи для всех гнезд|Надежная фиксация соединителей при высоких грозовых нагрузках и сильной вибрации благодаря оригинальной защелке|Многоканальное защитное устройство типа 2
Совместимые товары_1
ссылка на артикул2818355, ссылка на артикул2818339, ссылка на артикул2830443, ссылка на артикул2809296, ссылка на артикул2809283, ссылка на артикул2809241, ссылка на артикул2809238, ссылка на артикул2748593, ссылка на артикул2748580, ссылка на артикул2748577, ссылка на артикул2748564, ссылка на артикул2809225, ссылка на артикул2809212, ссылка на артикул2809209, ссылка на артикул2749589, ссылка на артикул2749576, ссылка на артикул2809128, ссылка на артикул2749880, ссылка на артикул1051993, ссылка на артикул1206463, ссылка на артикул2910331, ссылка на артикул2910331, ссылка на артикул2910331
рекомендуется заказать также
ссылка на артикул1004128,ссылка на артикул1435263,ссылка на артикул1694583,ссылка на артикул2791388,ссылка на артикул2910331,ссылка на артикул2910349,ссылка на артикул3273506,ссылка на артикул5600462
Индикатор / дистанционная сигнализация
Индикатор / дистанционная сигнализация
Наименование, подключение
Контакт для дистанционной передачи сигнала неисправности
Рабочее напряжение
5 В AC ... 250 В AC,
125 В AC
Рабочий ток
5 мA AC ... 1,5 A AC
Класс испытания согл. МЭК
II
Номинальная частота fN
50 Гц (60 Гц)
Тип EN
T2
Система энергоснабжения IEC
TN-C
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
световая, контакт для дистанционной передачи сигнала
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 0,6 ВА
Номинальный импульсный ток утечки In (8/20) мкс
40 кA
Максимальный импульсный ток утечки Imax (8/20) мкс
80 кA
Уровень защиты Up
≤ 2 кВ
Остаточное напряжение Ures
≤ 2 кВ (при In)
Время срабатывания tA
≤ 25 нс
Спецификации UL
Спецификации UL
Стойкость к короткому замыканию (SCCR)
200 кA
Номинальный разрядный ток In
20 кA

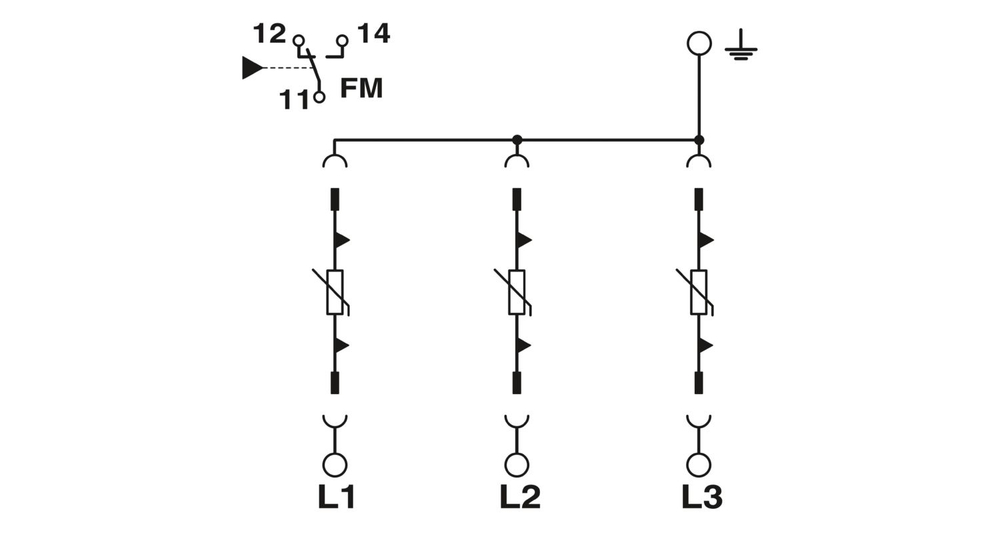

Защитная цепь
L-PEN,
L-L
Система распределения энергии
Wye
Тип SPD
1
Направление действие
3L-GND
Ток защитного проводника IPE
≤ 600 мкA
Стойкость к короткому замыканию ISCCR
25 кA
Макс. номинал входного предохранителя при подключении ответвлений
125 A (gG)
Функция переключения
Переключающий контакт
Контакт для дистанционной передачи сигнала неисправности
Контакт для дистанционной передачи сигнала неисправности
Характеристика TOV при UT
480 В AC (5 с / режим устойчивости)
Номинальная частота
50/60 Гц
Макс. напряжение при длительной нагрузке UC (L-PEN)
385 В AC
Максимальное напряжение длительной нагрузки MCOV (L-L)
750 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G)
385 В AC
Ограничитель номинального напряжения VPR (L-L)
2500 В
Ограничитель номинального напряжения VPR (L-G)
1500 В
Тип UL
Тип 1
Максимальный имульсный ток для каждой фазы
80 кA
Индикатор / дистанционная сигнализация UL
Индикатор / дистанционная сигнализация UL
Рабочий ток AC (переменный)
1 A AC
Параметры подключения UL
Параметры подключения UL
