Описание
Преобразователь постоянного тока TRIO POWER с регулированием в первичной цепи и зажимом Push-in для установки на монтажную рейку, вход: 1500 В DC, выход: 24 В DC / 8 А
Характеристики
Штрих-код
4055626779492

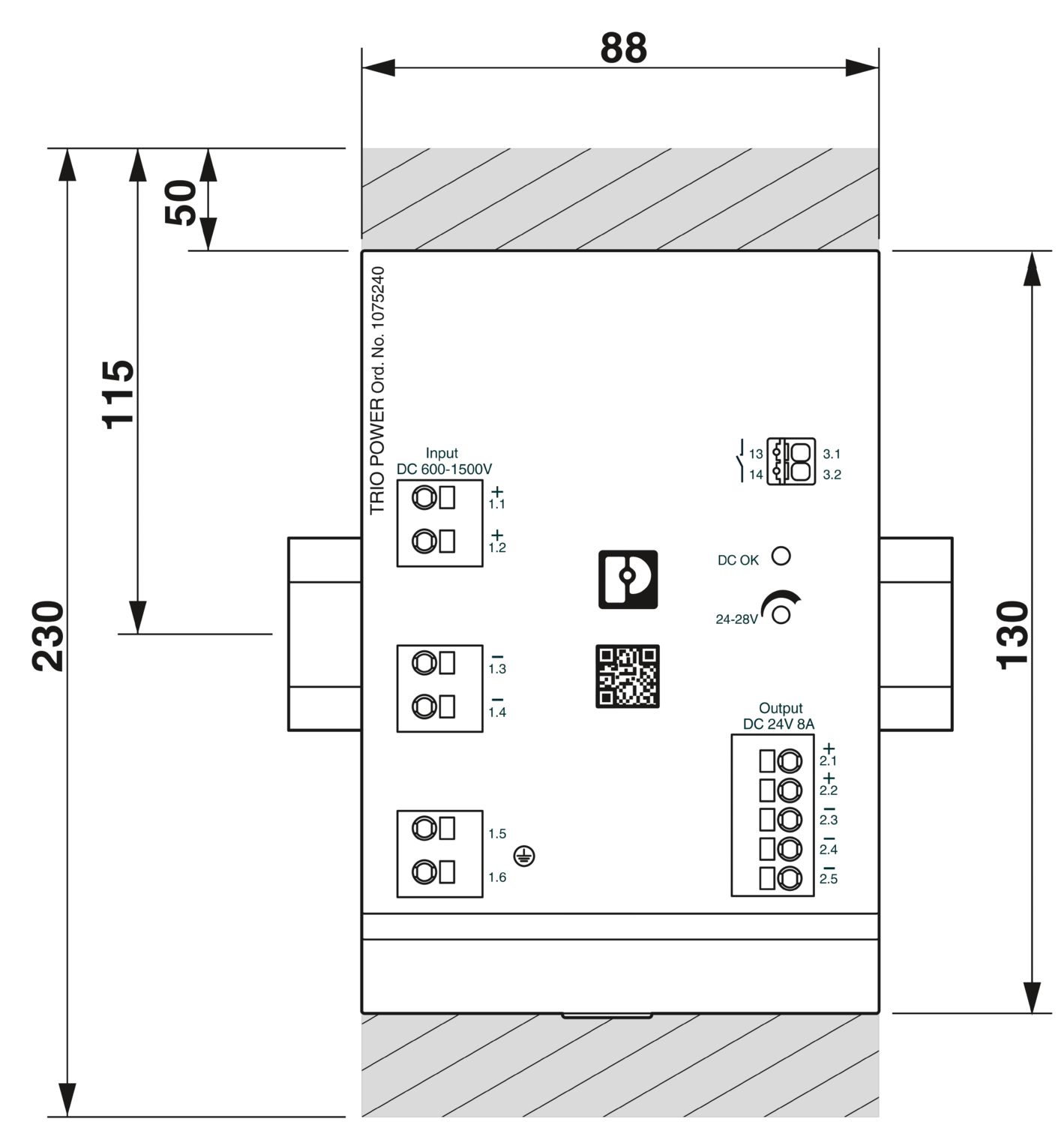

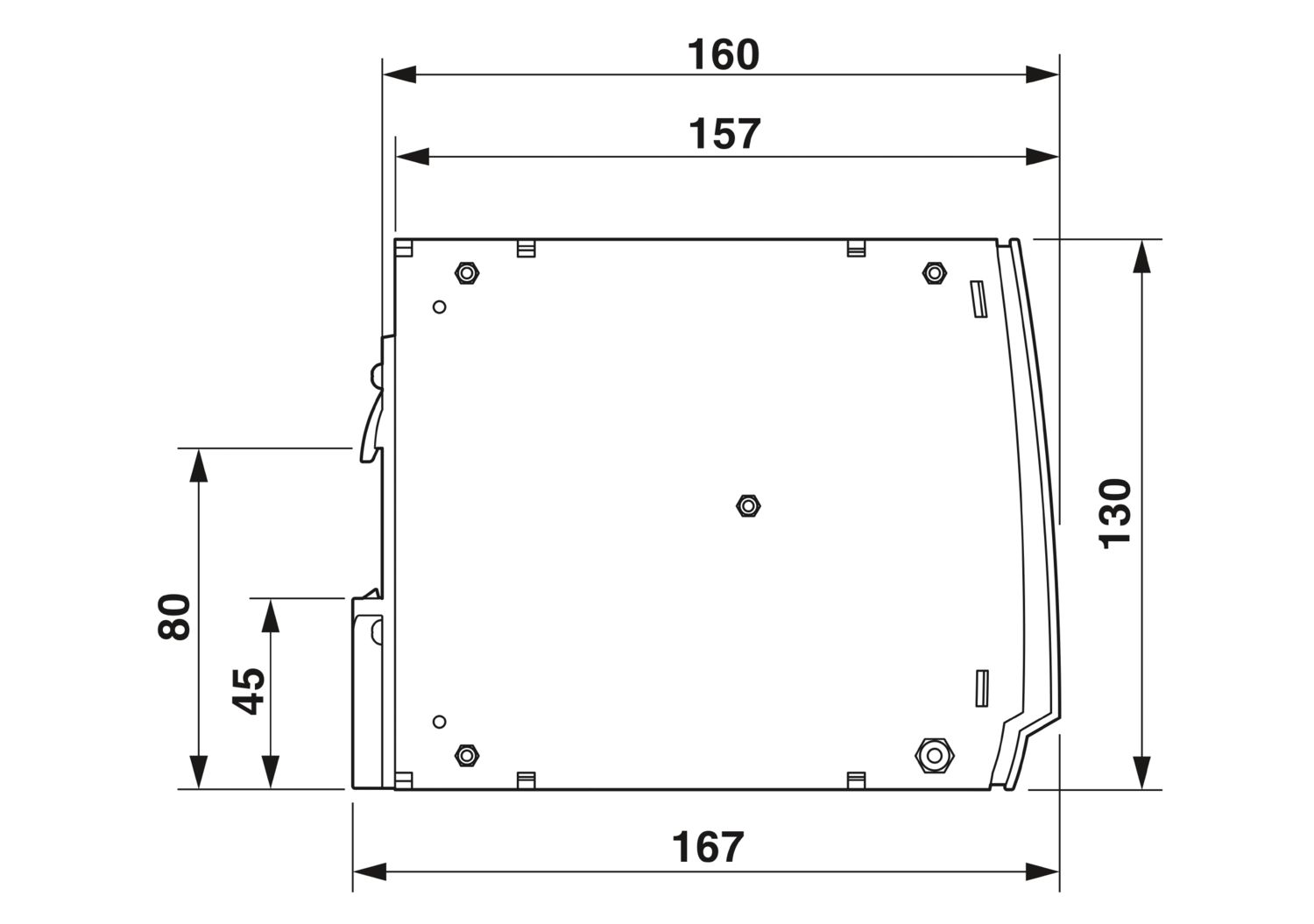

Габариты (ДxШxВ, см):
88.5x130x160
Номер артикула
1075240
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 546 g
Вес/шт. (без упаковки)
1 537 g
Цвет
зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T13:13:24.16
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocniki-pitania-trio-ps-2g-1500dc-24dc-8-1075240
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм,
10 мм
Номинальное напряжение
24 В DC ±1 %
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

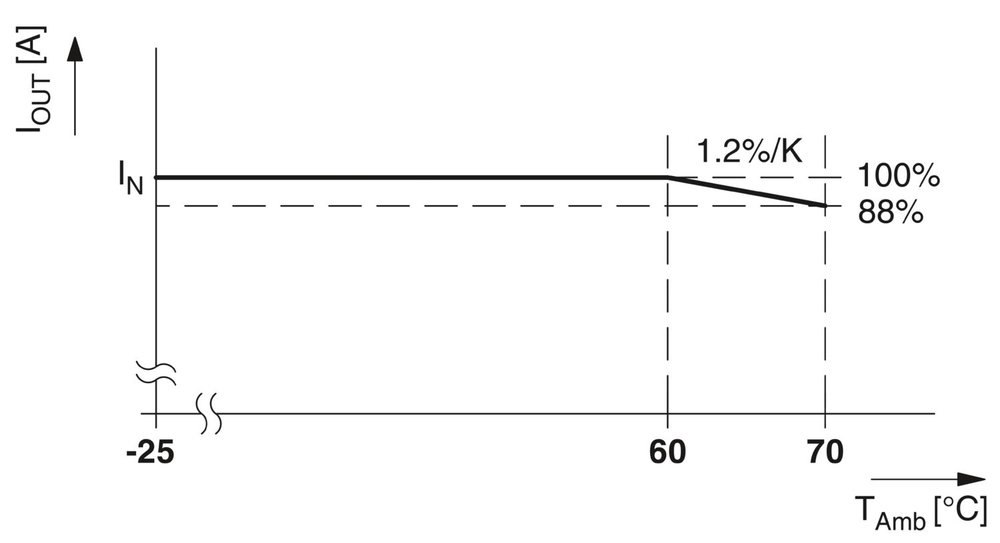

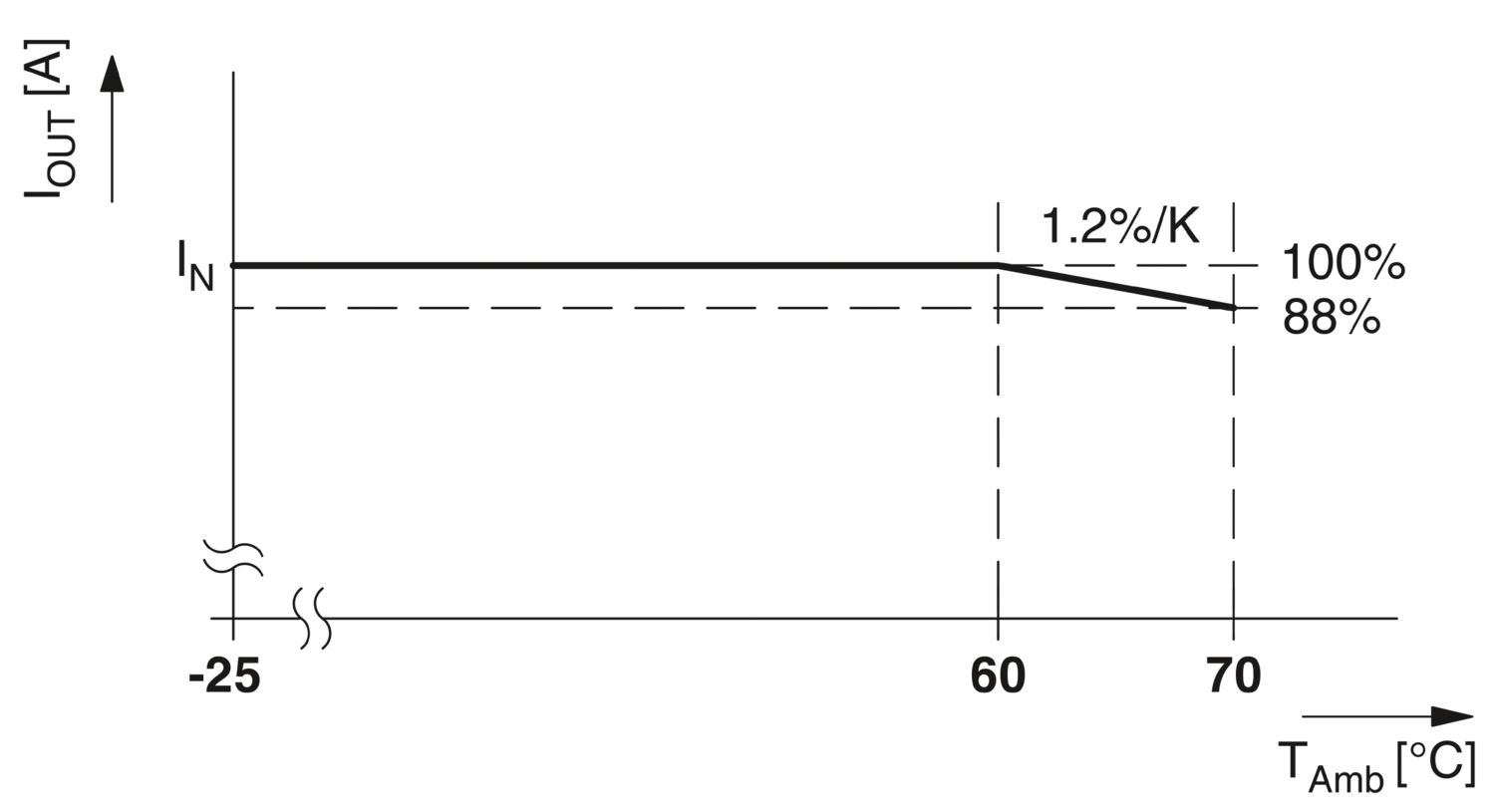

-25 °C ... 70 °C (60 °C – ухудшение характеристик: 1,2 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Страна происхождения
CN
Серия изделий
TRIO POWER
Выход
Выход,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Ударопрочность
18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Стандарты / нормативные документы
EN 55016,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11,
EN 61000-6-4
Диапазон входных напряжений
600 В DC ... 1500 В DC -15 % ... +10 %
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Указания по монтажу
присоединяемый: горизонтально 0 мм (≤ 40 °C) 10 мм (≤ 70 °C), вертикально 50 мм
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Индикатор состояния
Светодиодный индикатор "DC OK" зеленого цвета
Потребляемый ток
тип. 0,35 A (600 В DC)
Степень защиты
IP20,
I
Падение напряжения
Падение напряжения
Ток длительной нагрузки
100 мА
Производитель
Phoenix Contact
Стандартное сетевое напряжение
1500 В DC
Тип напряжения питания
Пост. ток
Интеграл импульса тока при включении (I2t)
тип. 0,15 A^2c
Выбор подходящего предохранителя для защиты на входе
1 A (gPV),
1500 В DC
Режим DC
Режим DC
КПД
тип. 91,5 % (600 В DC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN)
8 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
60 °C ... 70 °C (2,5 %/K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
нет
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
≤ 30 В DC
Остаточная пульсация
40 мB(ДА) (Ripple)
Рассогласование
1 % (статическое изменение нагрузки 10 % ... 90 %)
Время нарастания
≤ 30 мс (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
9 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
24 Вт
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
4 кВ (Уровень контроля 4 - асимметричный),
3 кВ (Точность контроля 4 - симметричный)
Виды подачи сигнала
СИД
Количество фаз
1
Напряжения изоляции на входе / выходе
4,2 кВ DC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
1500000 ч (25 °C)
Защитное покрытие
нет
Материал корпуса
Металл
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Рабочая высота
≤ 4000 м (2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
Стандарты/нормативные документы
EN 55016
Помехоустойчивость
EN 61000-6-2:2005
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Диапазон частот
80 МГц ... 1 ГГц,
0,15 МГц ... 80 МГц,
1 ГГц ... 2 ГГц,
2 ГГц ... 3 ГГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
4 кВ (Уровень контроля 2)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A,
Критерий B
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3),
20 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3)
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Ключ изделия
CMDO43
Диапазон номинальных напряжений на входе
600 В DC ... 1500 В DC
Выходная мощность
192 Вт
Сечение жесткого проводника мин.
0,2 мм²,
1 мм²
Сечение жесткого проводника макс.
4 мм²,
1,5 мм²
Сечение гибкого проводника мин.
0,2 мм²,
1 мм²
Сечение гибкого проводника макс.
2,5 мм²,
1,5 мм²
Сечение провода AWG мин.
24,
18
Сечение провода AWG макс.
12,
16
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Указание по индикации состояния
UOUT 21,5 В: светодиод горит
Климатический класс
3K3 (согласно EN 60721)
Стандарт - электробезопасность
EN 62109-1:2011
Стандарт - безопасные малые напряжения
МЭК 62109-1:2011 (SELV)
Стандарт - безопасная изоляция
DIN VDE 0100-410
Сертификация UL
UL 62109-1:2014
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс A, для использования в промышленности
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс A, для использования в промышленности
Исполнение корпуса
алюминий (AlMg3)
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Использование в любых фотогальванических установках с высоким входным напряжением благодаря выполнению требований стандартов UL 62109 и UL 1741|Высокая степень готовности оборудования благодаря прочному исполнению и устойчивости к неполному разряду|Прямое и немедленное электроснабжение от солнечной панели для питания блока мониторинга цепей в устройствах String Combiner Box|Простая и быстрая установка благодаря зажиму Push-in
Совместимые товары_1
ссылка на артикул2905743, ссылка на артикул2905744, ссылка на артикул2315269, ссылка на артикул2903798, ссылка на артикул2905641
рекомендуется заказать также
ссылка на артикул1107892,ссылка на артикул1147743,ссылка на артикул1291899,ссылка на артикул1407518,ссылка на артикул2905640,ссылка на артикул2906300
Сигнал
Сигнал,
1 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Цифровой
30 В AC 30 В DC 100 мА
Широкий диапазон входных напряжений
нет
Макс. электрическая прочность
≤ 1800 В DC 1 c
По умолчанию
закрыт
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Исполнение крышки
Поликарбонат
Сигнал: DC OK
Сигнал: DC OK

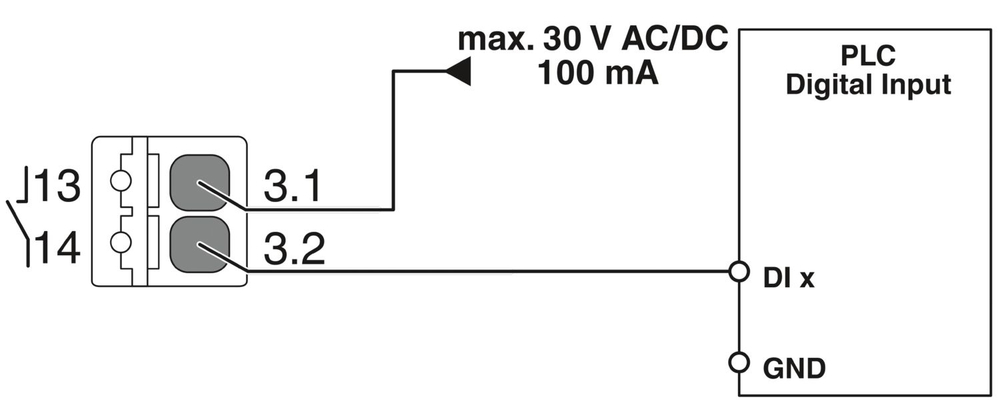

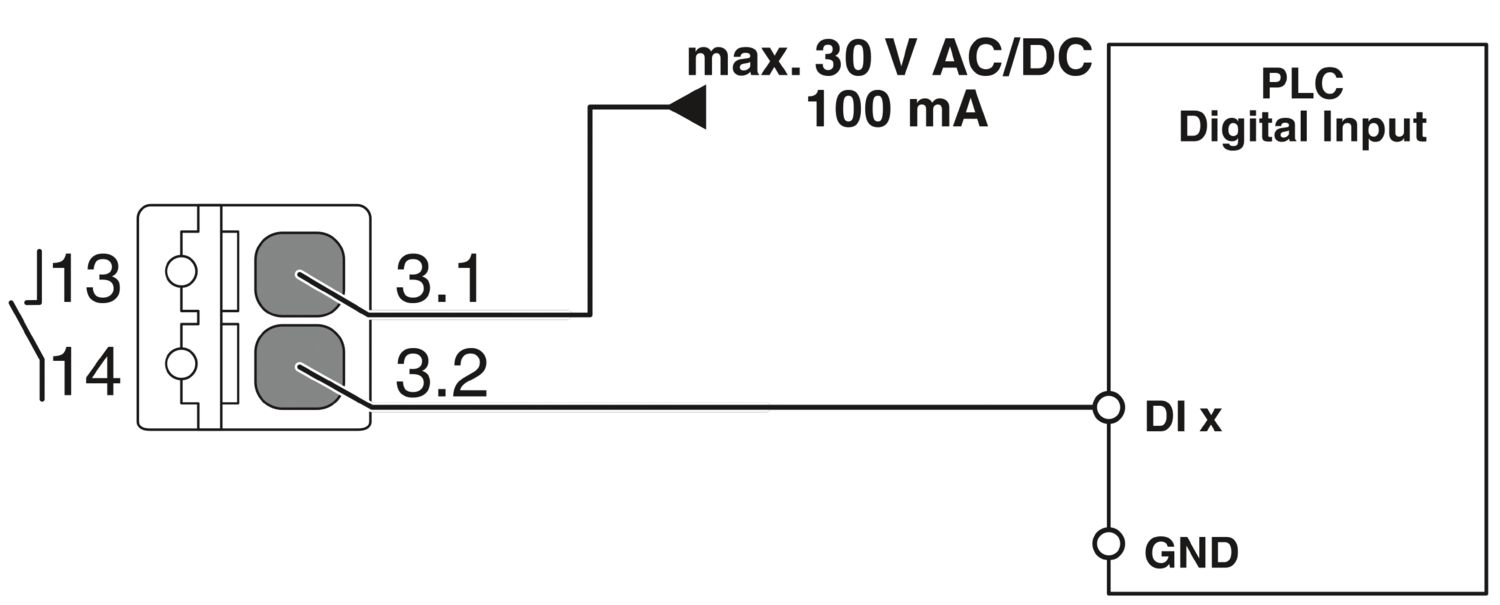

Сигнал реле 13/14
Сигнал реле 13/14
Наименование, сигнализация
DC OK
DC OK
UOUT 0,9 x UN (UN = 24 B DC)
Диапазон входных напряжений постоянного тока
600 В DC ... 1500 В DC -15 % ... +10 %
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой
1 мм²,
0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой
2,5 мм²,
1,5 мм²
Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
1 мм²,
0,2 мм²
Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки
2,5 мм²,
1,5 мм²
МЭК 62109-1
II
