Описание

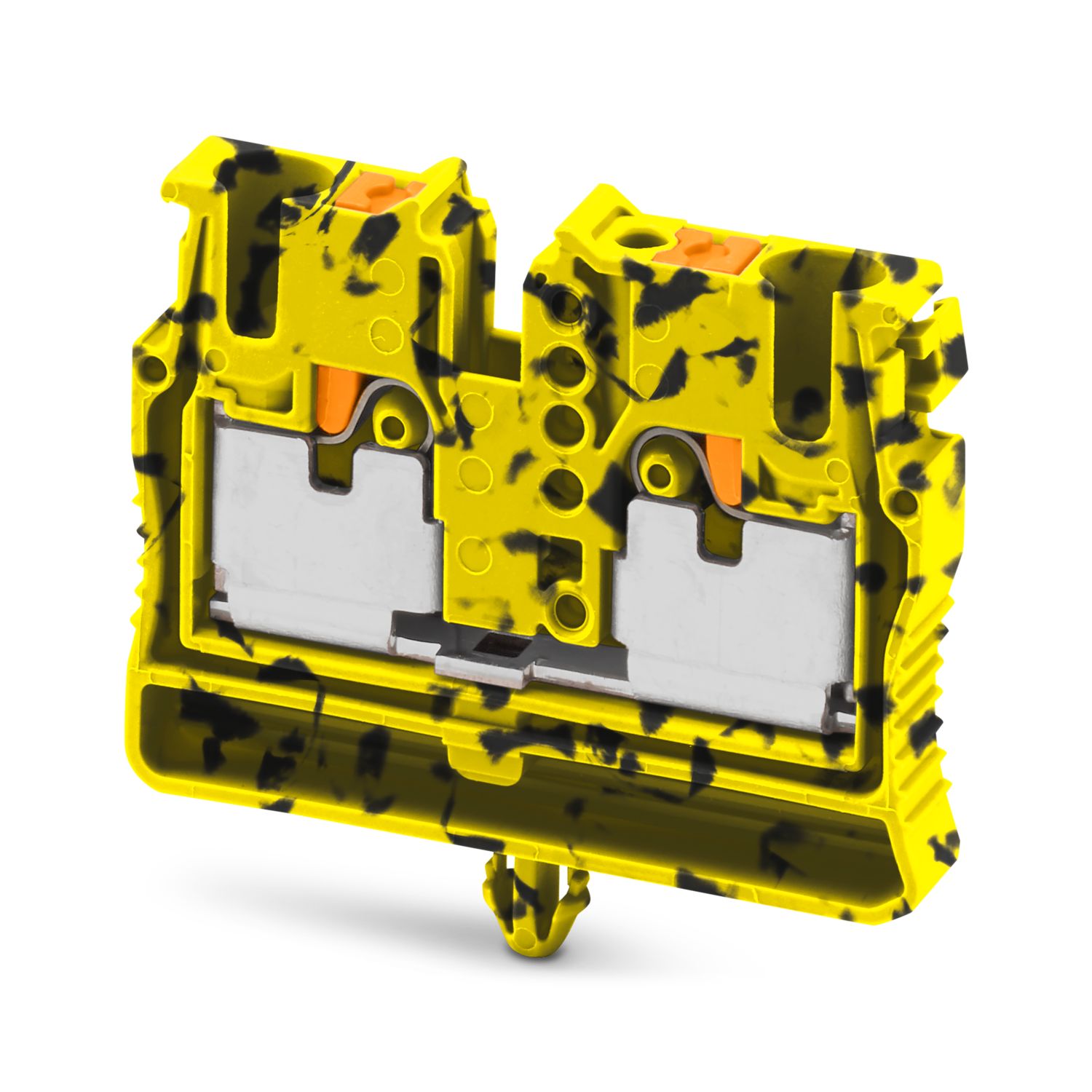

Миниатюрная проходная клемма, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм2, cечение: 0,14 мм2 - 4 мм2, тип монтажа: Монтаж при помощи фиксаторов, цвет: черный/желтый
Характеристики
Штрих-код
4055626769394
Габариты (ДxШxВ, см):
5.2x36x27.3
Номер артикула
1073762
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
2,5 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
5,7 g
Вес/шт. (без упаковки)
5,7 g
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:59:13.247
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnaa-mini-klemma-mpt-25-rz-fe-1073762
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,14 мм² ... 4 мм²,
0,34 мм² ... 4 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
27 A (при сечении провода 4 мм²)
Номинальное напряжение
800 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Монтаж при помощи фиксаторов
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
проводящая монтажная плата
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE2265
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Указание по применению
Модульный
Преимущества
Значительная экономия места благодаря компактной конструкции|Повышенная гибкость за счет простых функциональных пазов|Наглядное расположение благодаря маркировочным канавкам на каждой отдельной точке подключения|Быстрое соединение провода без инструмента при помощи технологии соединения Push-in, которая не требует обслуживания|Возможности для тестирования любыми пробниками
Совместимые товары_1
ссылка на артикул0810821, ссылка на артикул0810863, ссылка на артикул0818153, ссылка на артикул0824638, ссылка на артикул0828744, ссылка на артикул0829658, ссылка на артикул1075386, ссылка на артикул1204517, ссылка на артикул1212587, ссылка на артикул1213144, ссылка на артикул1213154, ссылка на артикул1213146, ссылка на артикул1213156, ссылка на артикул1212045, ссылка на артикул1212046, ссылка на артикул1212719, ссылка на артикул1212720, ссылка на артикул1212034, ссылка на артикул1212037, ссылка на артикул1212038, ссылка на артикул1212043, ссылка на артикул1212072
Совместимые товары_0
ссылка на артикул3030161, ссылка на артикул3030174, ссылка на артикул3030187, ссылка на артикул3030190, ссылка на артикул3030213, ссылка на артикул3030226, ссылка на артикул3038930, ссылка на артикул3036877, ссылка на артикул3036880, ссылка на артикул3036893, ссылка на артикул3036903, ссылка на артикул3036916, ссылка на артикул3036929, ссылка на артикул3032114, ссылка на артикул3033702, ссылка на артикул3001591, ссылка на артикул3001592, ссылка на артикул3001593, ссылка на артикул3033710, ссылка на артикул3249019, ссылка на артикул3002843, ссылка на артикул3002856, ссылка на артикул3002869, ссылка на артикул0201744, ссылка на артикул0201663, ссылка на артикул0201676, ссылка на артикул0201689, ссылка на артикул0201692, ссылка на артикул0201702, ссылка на артикул0201728, ссылка на артикул0201731, ссылка на артикул0808642, ссылка на артикул0825025, ссылка на артикул0808671, ссылка на артикул0808697
Технические характеристики
Технические характеристики

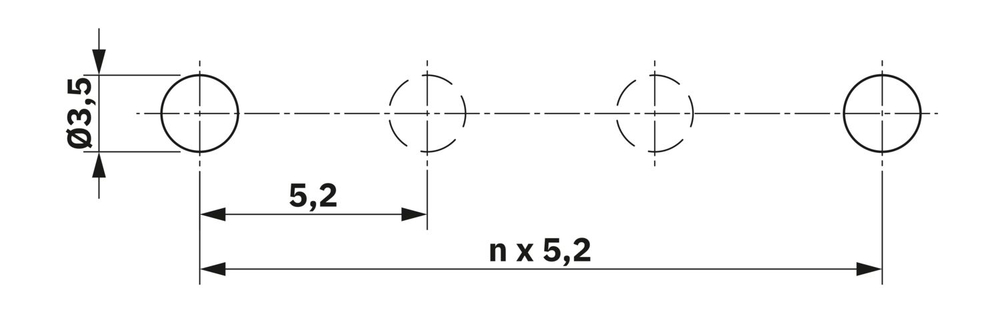

Расстояние между высверленными отверстиями
5,2 мм
