Описание

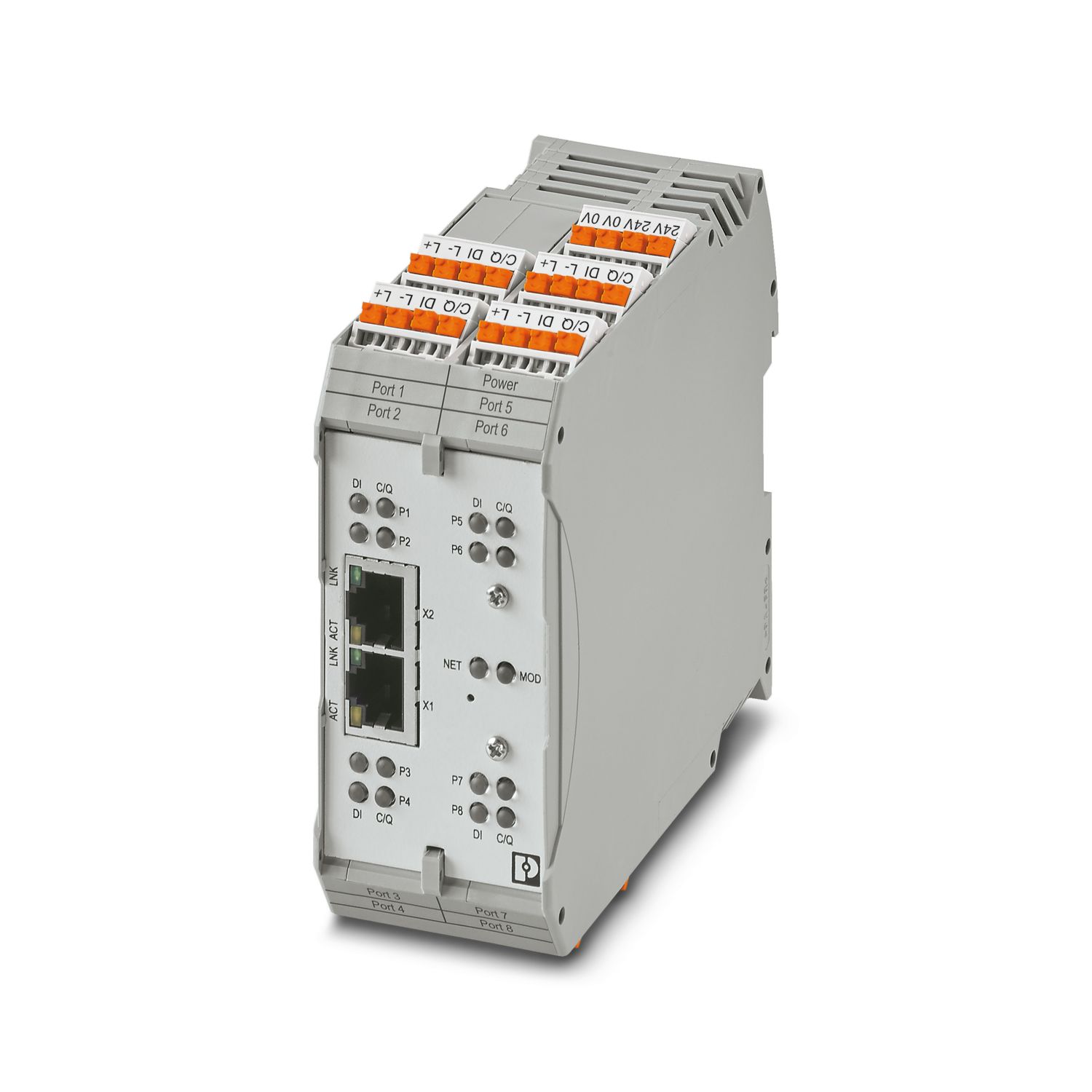

Восьмиканальное ведущее устройство IO-Link предоставляет удобную конфигурацию устройств IO-Link при помощи управления через веб-интерфейс. Поддерживает возможность подключения к PROFINET IO, MODBUS и OPC UA. Имеет восемь дополнительных цифровых входов, резервные входные подключения электропитания, вставные клеммы с зажимом Push-in.
Характеристики
Штрих-код
4055626765778
Габариты (ДxШxВ, см):
45x114.5x99
Номер артикула
1072838
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
372,5 g
Вес/шт. (без упаковки)
226,8 g
Цвет
cерый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:56:54.107
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-iol-ma8-pn-di8-1072838
Потенциалы
Потенциалы
Макс. мощность потерь при номинальных условиях
4,4 Вт
Тип подключения
Зажимы Push-in,
Разъемное подключение / Push-in,
Гнездо RJ45
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
10 % ... 95 %
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
US
Серия изделий
Stand-alone
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 %
Защитная схема
Защита от перегрузки,
Защита от перегрузки; да
Потребляемый ток
3,7 A,
макс. 3,7 A
Степень защиты
IP20
Диапазон напряжения питания
10,8 В DC ... 30 В DC,
18 В DC ... 30 В DC
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Производитель
Phoenix Contact
Соединение провода
Соединение провода
Материал корпуса
Полиамид
Ключ изделия
DRI7PA
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
Stand-alone
Количество каналов
2
Указание по применению
Указание по применению,
Только для промышленного использования
accessory_for1
ссылка на артикул1106407, ссылка на артикул1151610, ссылка на артикул1151617
Преимущества
Управление через веб-интерфейс|8-канальное ведущее устройство IO-Link|Индикаторы состояния и диагностики|Защита от короткого замыкания и перегрузки цепи питания датчика|Съемные клеммные модули, Зажимы Push-in|Разъемы для макс. 16 цифровых датчиков
Совместимые товары_1
ссылка на артикул1106407, ссылка на артикул1151610, ссылка на артикул1151617, ссылка на артикул1106407, ссылка на артикул1151610, ссылка на артикул1151617
рекомендуется заказать также
ссылка на артикул1027843,ссылка на артикул1072839,ссылка на артикул2692306,ссылка на артикул2861959,ссылка на артикул2861988,ссылка на артикул2863834,ссылка на артикул2908669,ссылка на артикул2908671,ссылка на артикул2985631
Среда передачи
Ethernet на базе витой пары, с интерфейсом RJ45
Электропитание
24 В DC
Цифровой
Цифровой
Описание входа
Порты IO-Link в режиме цифрового входа (DI),
МЭК 61131-2, тип 1,
Цифровые входы (DI)
Способ подключения
3-проводной
Максимальный выходной ток на 1 канал
200 мА
Поддерживаемые протоколы
SNMP v1
Потребление тока
155 мА
Питание: Модульная электроника
Питание: Модульная электроника
Сечение провода AWG
24 ... 14
Потребляемый ток, типовой
155 мА (при 24 В DC)
Скорость передачи данных
10/100 Мбит/с (С функцией Autonegotiation)
Количество портов
8
Количество входов
8,
макс. 8 (EN 61131-2 Тип 1 и 3)
Номинальное напряжение на входе UIN
24 В DC
Диапазон входных напряжений, сигнал "0"
0 В DC ... 5 В DC,
8 В DC ... 11,5 В DC (для штыря C/Q),
5,2 В DC ... 6,4 В DC
Диапазон входных напряжений, сигнал "1"
15 В DC ... 30 В DC,
10,5 В DC ... 13 В DC,
6,8 В DC ... 8 В DC
Номинальный входной ток
тип. 3,5 мА
Ток датчика на канал
макс. 200 мА (выкл L+/L-)
IO-Link
IO-Link
Описание выходов
Порты IO-Link в режиме цифрового выхода (DO)
Количество выходов
макс. 8
Питание: IO-Link
Питание: IO-Link
Номинальное напряжение питания периферийных устройств
24 В DC
Номинальный ток на один порт IO-Link
макс. 200 мА (к C/Q)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Цифровой:
Цифровой:
Максимальный выходной ток на 1 модуль
1,6 A
Выходное напряжение в отключенном состоянии
макс. 1 В
Выходной ток в отключенном состоянии
макс. 400 мкA
Номинальная активная нагрузка
4,8 Вт (120 Ом, при номинальной нагрузке)
Реакция на перегрузку
Выключение с автоматическим перезапуском
Наименование, вход
Цифровые входы
Входная частота
0,5 кГц
PROFINET
PROFINET
Тип устройства
PROFINET-Device
Специфические системные протоколы
Протоколы PROFINET LLDP
Номинальный входной ток при UIN
тип. 3,5 мА
Суммарный ток датчика
макс. 1,6 A (выкл L+/L-)
Продолжительность цикла
мин. 4 мс (Время цикла IO-Link)
Допустимая длина кабеля
20 м
Питание:
Питание:
Испытательное напряжение: Питание 24 В/Ethernet
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Питание 24 В (US) / FE
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Ethernet/FE
500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Ethernet/Ethernet
500 В AC, 50 Гц, 1 мин
