Описание

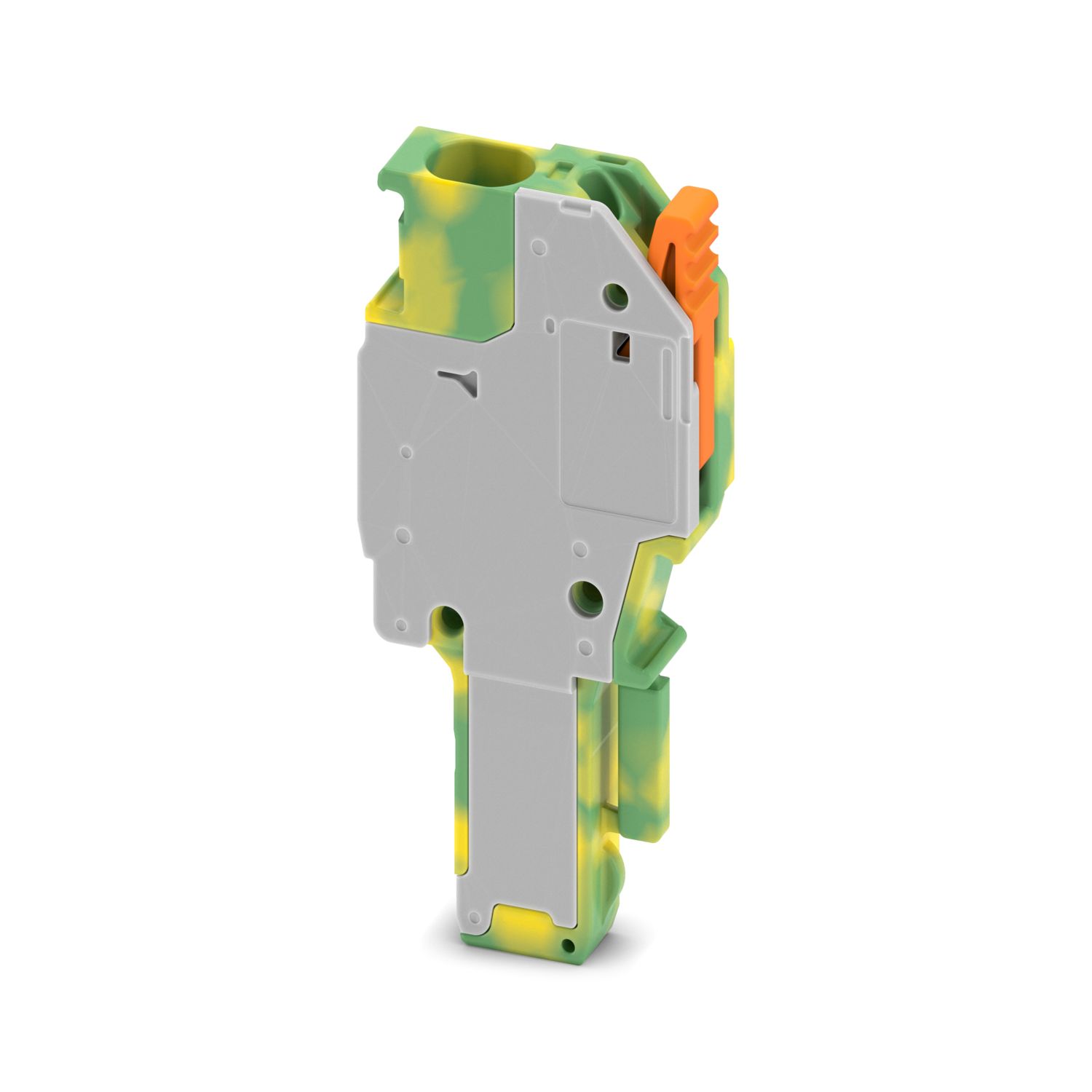

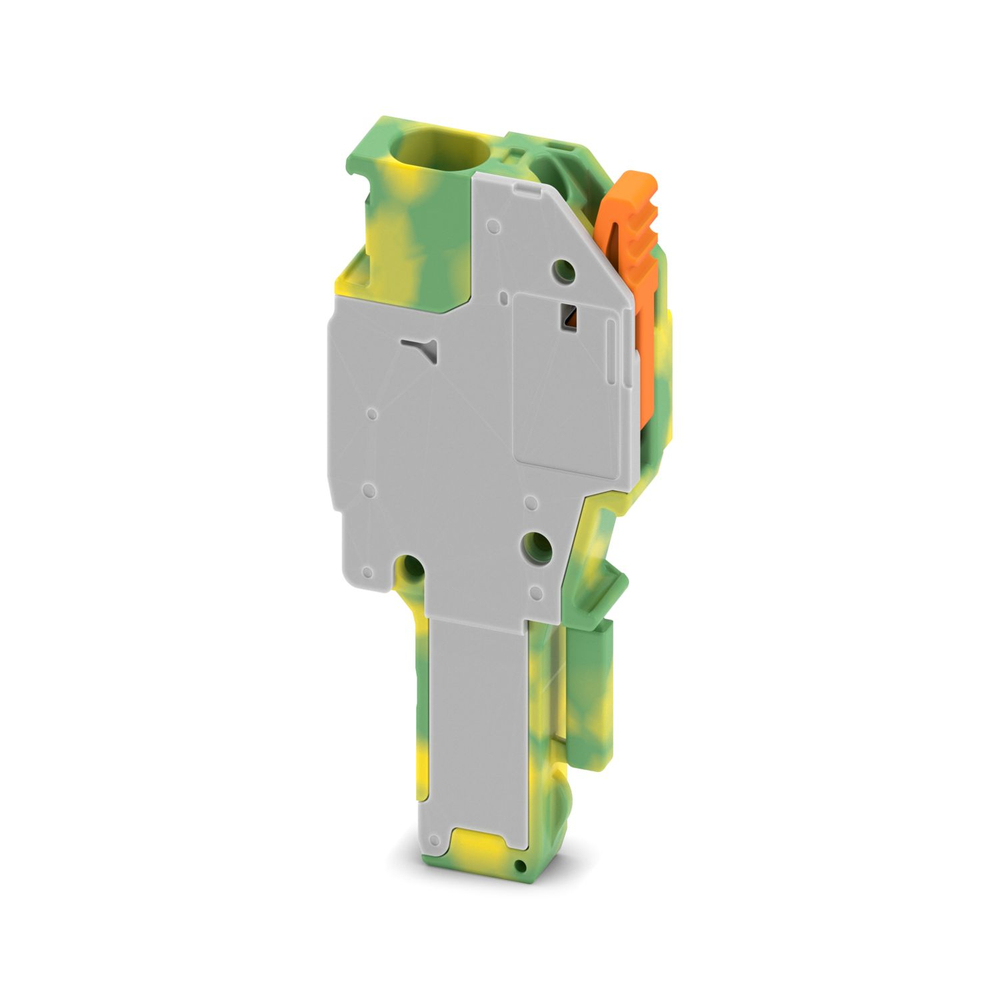

Штекер, номинальное напряжение: 800 В, номинальный ток: 24 A, полюсов: 1, тип подключения: Рычажный зажим push-in, Расчетное сечение: 2,5 мм2, cечение: 0,14 мм2- 4 мм2, цвет: желто-зел.
Характеристики
Штрих-код
4055626761497
Габариты (ДxШxВ, см):
5.2x18.6x40.3
Номер артикула
1071737
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
4,094 g
Вес/шт. (без упаковки)
4 g
Цвет
желто-зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:54:32.99
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/steker-lp-25-1-r-gnye-1071737
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Тип подключения
Рычажный зажим push-in
Длина снятия изоляции
8 мм ... 10 мм
Сечение жесткого провода
0,14 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²,
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
26 ... 12 (пересчитано согласно МЭК),
14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
24 A (при сечении провода 4 мм²)
Номинальное напряжение
800 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C (макс. рабочая температура указана в кривой изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Номер таможенного тарифа
85366990
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Указания по эксплуатации
В соответствии с МЭК 61984 штекерные соединители COMBI представляют собой штекерные соединители без коммутационной способности и могут быть подключены или отключены без нагрузки или напряжения при использовании по назначению
Сечение жесткого провода [AWG]
20 ... 12 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BE2244
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Возможность нанесения крупной маркировки|Штекеры COMBI с зажимами Push-in для самостоятельной сборки - это решение любой поставленной задачи, которое может быть реализовано самим пользователем|Опробовано для железнодорожного транспорта
