Описание

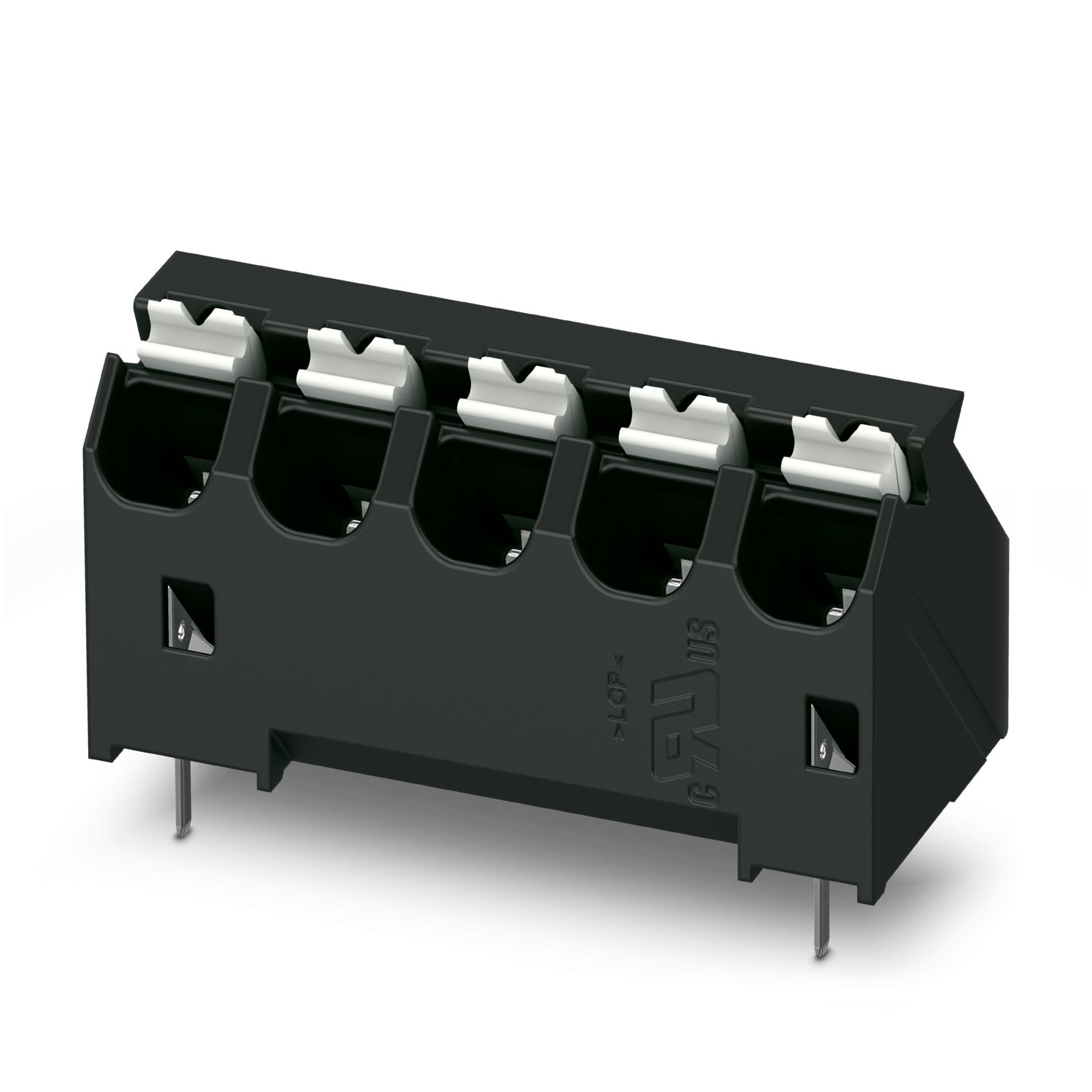

Клемма для монтажа на печатные платы, номинальный ток: 17,5 A, расчетное напряжение (III/2): 320 В, номинальное сечение: 1,5 мм2, количество рядов: 1, число контактов в ряду: 5, cемейство изделий: SPTA 1,5/..-THR, размер шага: 5,08 мм, тип подключения: Пружинный зажим Push-in, монтаж: сквозной монтаж / пайка волной припоя, направление подключения проводник/печатная плата: 45 °, цвет: черный, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 2,6 мм, количество паечных выводов на потенциал: 1, Форма упаковки: Лента шириной 44 мм
Характеристики
Штрих-код
4055626771168
Габариты (ДxШxВ, см):
0x11.9x0
Номер артикула
1071205
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Номинальное напряжение UN
320 В
Упаковочная единица
145
Минимальное количество, предусмотренное условиями заказа
145
Вес/шт. (с упаковкой)
5,84 g
Вес/шт. (без упаковки)
2,8 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:44:01.69
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-pecatnoi-platy-spta-thr-15-5-508-r44-1071205
Тип подключения
Пружинный зажим Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм² (Подсоединение кабеля при открытой точке подключения)
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,5 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 0,75 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I,
IIIa
Изоляционный материал
LCP,
PA GF
Условия окружающей среды
Условия окружающей среды

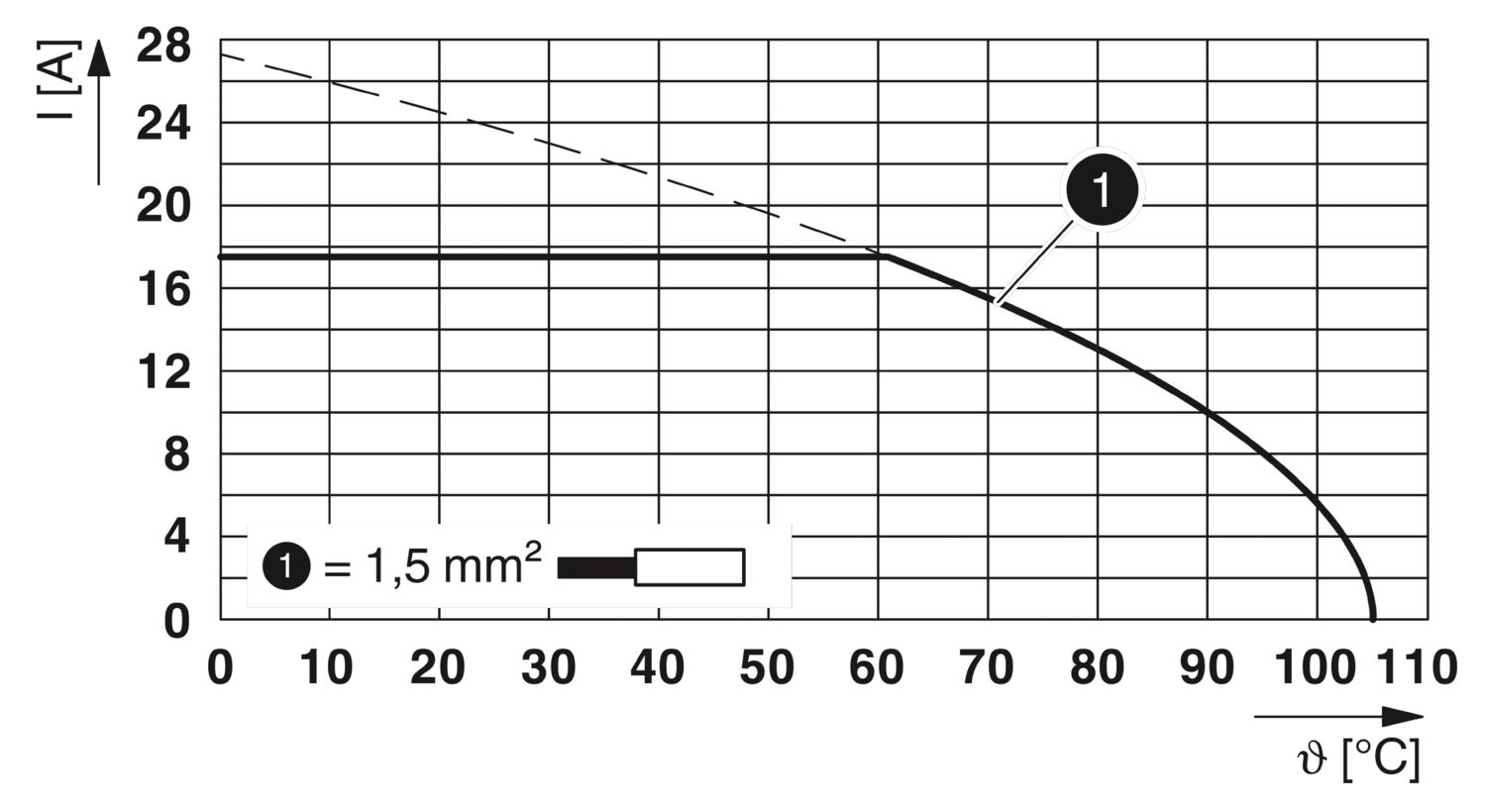

Температура окружающей среды (при эксплуатации)
-40 °C ... 105 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
сквозной монтаж / пайка волной припоя
Номер таможенного тарифа
85369010
Страна происхождения
CN
Серия изделий
SPTA 1,5/..-THR
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
5 c
Полюсов
5
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60512-3-1:2003-01,
DIN EN 60999-1 (VDE 0609-1):2000-12,
DIN EN 60947-7-4 (VDE 0611-7-4):2014-08,
DIN EN 60695-2-10 (VDE 0471-2-10):2014-04,
DIN EN МЭК 60947-7-4 (VDE 0611-7-4):2019-10
Частота
10 - 150 - 10 Гц
Ускорение
50 м/с² (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось
Снижение эффективности от времени
Снижение эффективности от времени
Размер шага
5,08 мм
Указание по монтажу
Артикул не предназначен для очищения PCB при помощи жидкостей.
Сопротивление изоляции
Сопротивление изоляции
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
AALCCK
Температура
850 °C
Товар поставляется стандартно
true
Процесс
пайка оплавлением / волной припоя
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
17,5 A
Свойства
Свойства
Расчетное напряжение (III/3)
250 В
Расчетное импульсное напряжение (III/3)
4 кВ
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 1,5 мм²
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
горячее лужение
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
черный (9005)
CTI согласно МЭК 60112
600,
175
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 175
Расчетное напряжение изоляции (III/3)
250 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
3 мм
минимальное значение пути утечки (III/3)
4 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
Лента шириной 44 мм
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
Преимущества
Зажим Push-in быстрого подключения без использования инструментов|Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта|Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам|Скошенный разъем обеспечивает возможность многорядного расположения на печатной плате|Предназначены для интеграции в процессы пайки SMT
Совместимые товары_1
ссылка на артикул1205037, ссылка на артикул1212034, ссылка на артикул1982800, ссылка на артикул1020292
рекомендуется заказать также
ссылка на артикул1074947,ссылка на артикул1402200,ссылка на артикул1702956,ссылка на артикул1863522,ссылка на артикул2203367,ссылка на артикул2901042,ссылка на артикул5452029
Расчетное напряжение (III/2)
320 В
Расчетное импульсное напряжение (III/2)
4 кВ
Цвет (Элемент управления)
белый (9010)
Расчетное напряжение (II/2)
400 В
Расчетное импульсное напряжение (II/2)
4 кВ
Линейка изделий
COMBICON Terminals S
Сопротивлением изоляции между соседними полюсами
5 МОм
Воздушные зазоры и пути утечки |
Воздушные зазоры и пути утечки |
Расчетное напряжение изоляции (III/2)
320 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
3 мм
минимальное значение пути утечки (III/2)
3,2 мм
Расчетное напряжение изоляции (II/2)
400 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
3 мм
минимальное значение пути утечки (II/2)
4 мм
Расположение выводов
Линейное расположение выводов
Количество паечных выводов на потенциал
1
Металлическая поверхность точки подключения (внешнее покрытие)
Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)
Олово (2 - 4 мкм Sn)
Указание материала - Элемент управления
Указание материала - Элемент управления
Указания по применению
Указания по применению
Уровень чувствительности к влажности
MSL 1
Классификационная температура Tc
260 °C
Циклы пайки методом оплавления
3
Ширина ленты [W]
44 мм
Внешний размер катушки [W2]
≤ 50,4 мм
Диаметр катушки [A]
≤ 330 мм
Тип упаковки
Прозрачный мешок
