Описание

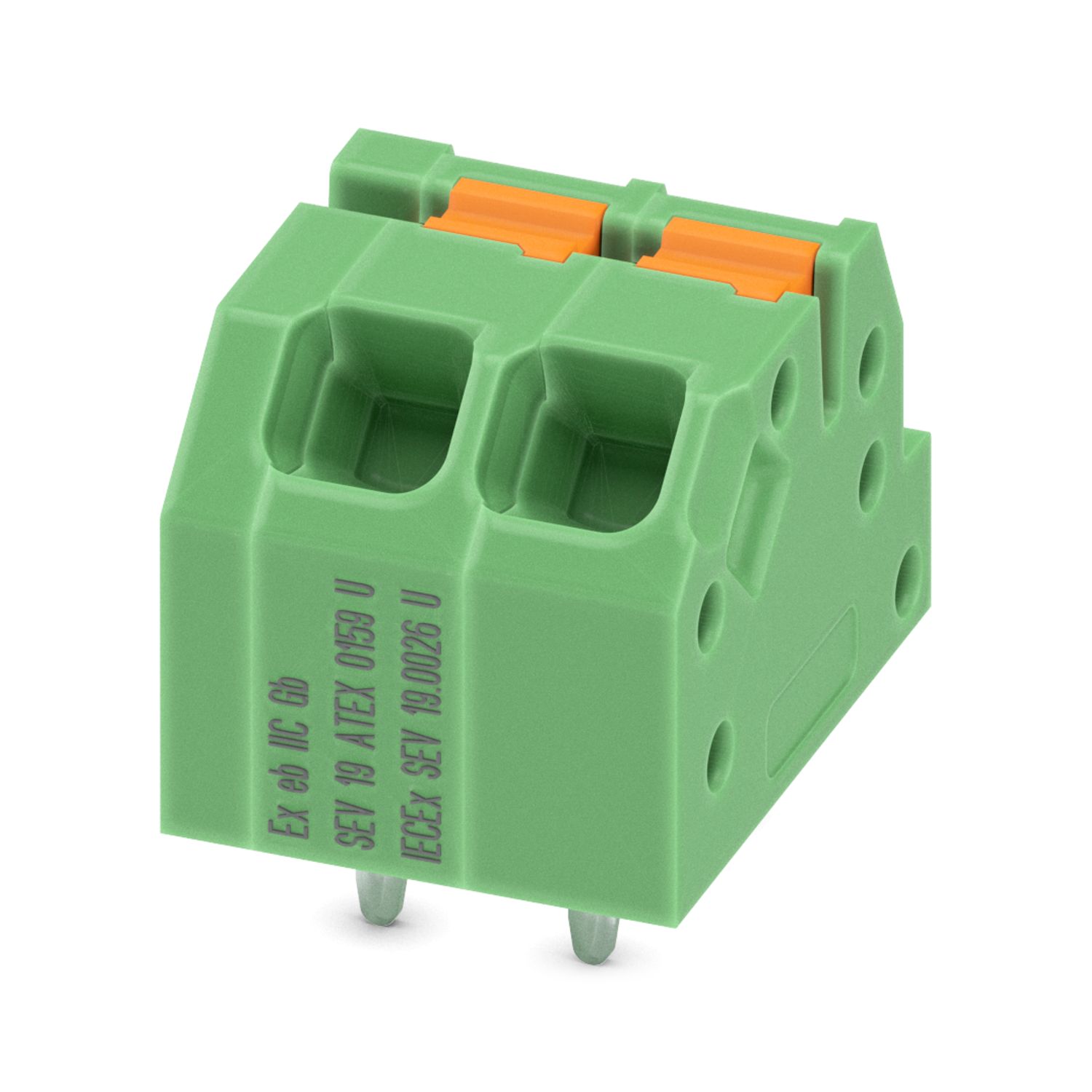

Клемма для монтажа на печатные платы, номинальный ток: 16 A, номинальное сечение: 1,5 мм2, количество рядов: 1, число контактов в ряду: 2, cемейство изделий: SPTAF 1/..-IL-EX, размер шага: 3,5 мм, тип подключения: Пружинный зажим Push-in, монтаж: Пайка волной, направление подключения проводник/печатная плата: 45 °, цвет: зеленый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 2,6 мм, количество паечных выводов на потенциал: 2, Форма упаковки: Лоток
Характеристики
Штрих-код
4063151100773
Габариты (ДxШxВ, см):
0x0x0
Номер артикула
1071010
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Номинальное напряжение UN
44 В
Упаковочная единица
210
Минимальное количество, предусмотренное условиями заказа
210
Вес/шт. (с упаковкой)
1,112 g
Вес/шт. (без упаковки)
1,036 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:41:53.573
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmy-dla-pecatnoi-platy-sptaf-1-2-35-il-ex-1071010
Тип подключения
Пружинный зажим Push-in
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм² (При подключении и возможном выравнивании жесткого провода 1,5 мм² необходимо при помощи боковой опоры компенсировать механические поперечные усилия, которые могут воздействовать на клемму.)
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I,
IIIa
Изоляционный материал
PA,
PBT
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-60 °C ... 100 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
Пайка волной
Номер таможенного тарифа
85369010
Страна происхождения
PL
Серия изделий
SPTAF 1/..-IL-EX
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Сумма температуры окружающей среды и нагрева соединительной клеммы печатной платы не должна превышать верхний предел температуры.
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Время воздействия
5 c
Полюсов
2
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Маркировка
0344Взрывозащита II 2G Ex eb IIC T6...T1 Gb
Спецификации по испытанию
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60512-3-1:2003-01,
DIN EN 60999-1 (VDE 0609-1):2000-12,
DIN EN 60947-7-4 (VDE 0611-7-4):2014-08,
DIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось

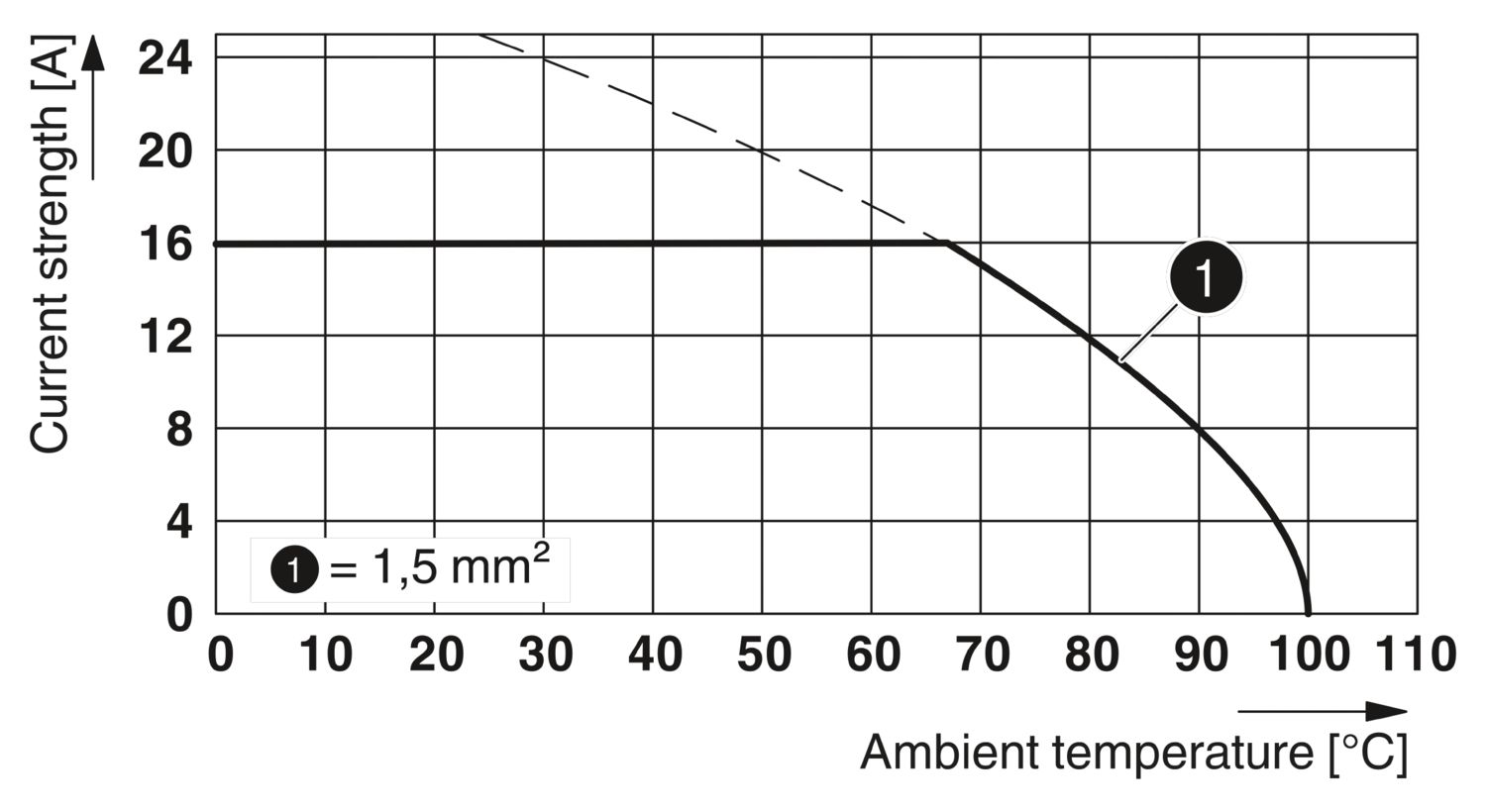

Снижение эффективности от времени
Снижение эффективности от времени
Размер шага
3,5 мм
Сопротивление изоляции
Сопротивление изоляции
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
AALBGC
Температура
850 °C
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Материал, контакт
Сплав меди
Номинальный ток IN
16 A
Свойства
Свойства
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,25 мм² ... 0,75 мм² (Подсоединение кабеля при открытой точке подключения)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,25 мм² ... 0,75 мм² (Подсоединение кабеля при открытой точке подключения)
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
горячее лужение
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
зеленый (6021)
CTI согласно МЭК 60112
600,
275
Испытание на растяжение
Испытание на растяжение
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / 10 Н
Стойкость к кратковременным токам
Стойкость к кратковременным токам
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Испытание нитью накала
Испытание нитью накала
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
Лоток
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
Указание по применению
Максимально допустимый внешний диаметр изоляции жил ≤ 3 мм
Преимущества
Зажим Push-in быстрого подключения без использования инструментов|Заданное прижимное усилие обеспечивает долговременную стабильность замыкания контакта|Интуитивно-понятное управление благодаря цветным контрастным нажимным кнопкам|Маленький размер компонентов для систем с ограниченным количеством места|Соответствует повышенным требованиям к безопасности по классу взрывозащиты Ex eb согласно МЭК 60079-7 для взрывоопасных областей|Быстрое и удобное тестирование с помощью встроенной возможности контроля
Совместимые товары_1
ссылка на артикул1204504
рекомендуется заказать также
ссылка на артикул1210212,ссылка на артикул1707735,ссылка на артикул1721430,ссылка на артикул1897555,ссылка на артикул1955170,ссылка на артикул2907554
Цвет (Элемент управления)
оранжевый (2003)
Линейка изделий
COMBICON Terminals S
Сопротивлением изоляции между соседними полюсами
5 МОм
Расположение выводов
Линейное расположение выводов
Количество паечных выводов на потенциал
2
Металлическая поверхность точки подключения (внешнее покрытие)
Олово (2 - 4 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)
Олово (2 - 4 мкм Sn)
Многократное подключение и разъединение
Многократное подключение и разъединение
Допуск по взрывоопасности
Допуск по взрывоопасности
Свидетельство ЕС об утверждении типового образца
SEV 19 ATEX 0159 U
Сертификат МЭК по взрывозащищенности
IECEx SEV 19.0026U
Указание материала - Элемент управления
Указание материала - Элемент управления
Примечание по взрывозащите
Свидетельство о соответствии и сертификаты взрывобезопасности предоставляются по запросу,
Дополнительные сведения находятся в инструкции по установке.
