Описание

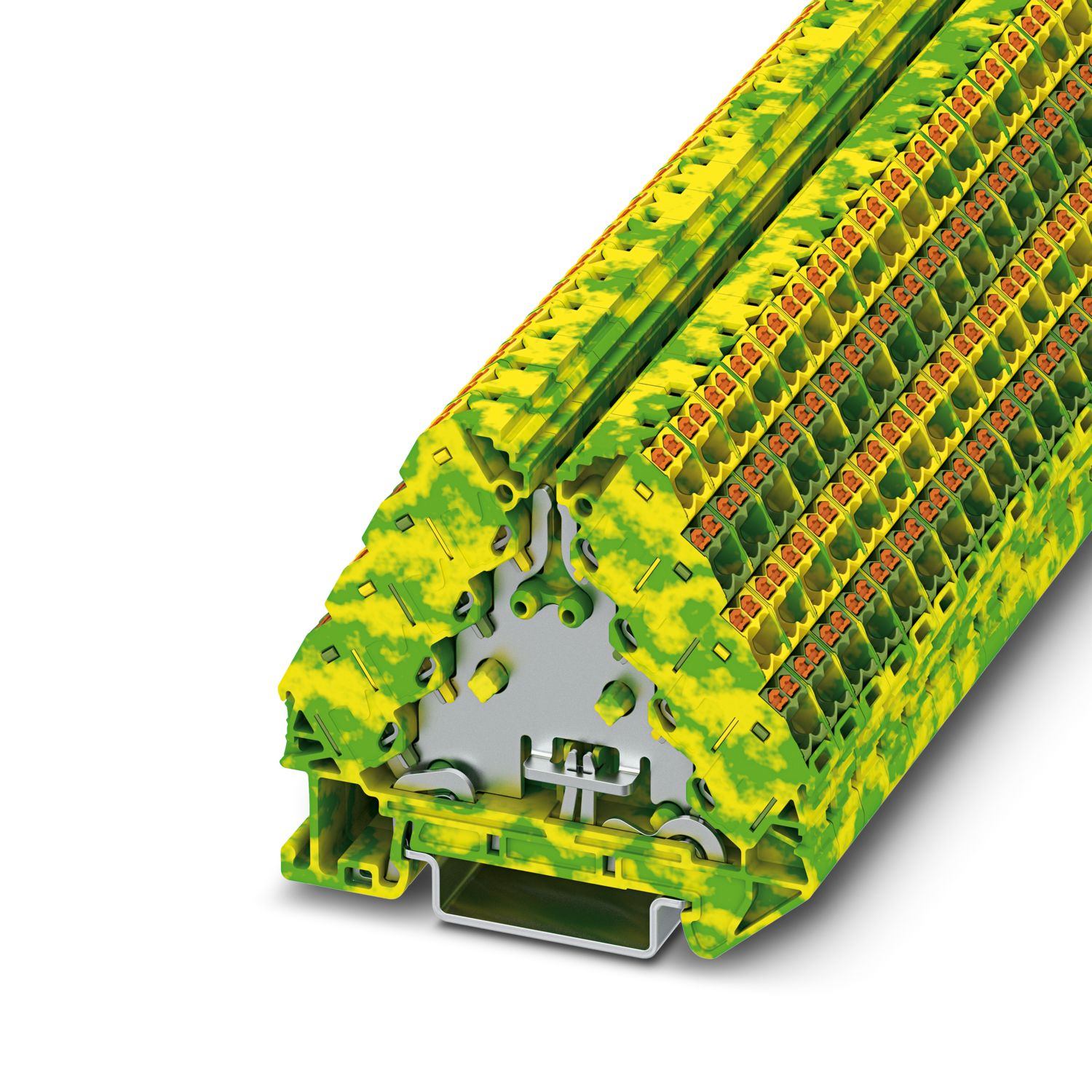

Заземляющая клемма, количество точек подсоединения: 16, полюсов: 2, тип подключения: Зажимы Push-in, 1., 2., 3. и 4-ый ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 2,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4055626747835
Габариты (ДxШxВ, см):
8.3x64x63
Номер артикула
1070018
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
4
Количество точек подключения
16
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
23,23 g
Вес/шт. (без упаковки)
21,236 g
Цвет
желто-зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:41:53.573
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/zazemlausaa-klemma-ptrvb-4-pe-1070018
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Сечение жесткого провода [AWG]
22 ... 14 (пересчитано согласно МЭК)
1., 2., 3. и 4-ый ярус
1., 2., 3. и 4-ый ярус
1., 2., 3. и 4-ый ярус Сечение проводников, подсоединяемых без инструмента
1., 2., 3. и 4-ый ярус Сечение проводников, подсоединяемых без инструмента
Производитель
Phoenix Contact
Ключ изделия
BE6211
Товар поставляется стандартно
true
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылка на артикул3022276, ссылка на артикул0800886, ссылка на артикул1201442, ссылка на артикул1201413, ссылка на артикул0201744, ссылка на артикул0201663, ссылка на артикул0201676, ссылка на артикул0201689, ссылка на артикул0201692, ссылка на артикул0201702, ссылка на артикул0201728, ссылка на артикул0201731, ссылка на артикул1200135, ссылка на артикул3270167
Совместимые товары_0
ссылка на артикул2966786, ссылка на артикул2966838, ссылка на артикул2967976, ссылка на артикул2966692, ссылка на артикул1081050, ссылка на артикул1081051, ссылка на артикул1081053, ссылка на артикул0201647, ссылка на артикул0803444, ссылка на артикул0803480, ссылка на артикул0803479, ссылка на артикул8191573, ссылка на артикул0803464, ссылка на артикул0803465, ссылка на артикул0803466, ссылка на артикул0803467, ссылка на артикул3270151, ссылка на артикул3270152, ссылка на артикул3270234, ссылка на артикул3270236, ссылка на артикул3270238, ссылка на артикул3270153, ссылка на артикул3270235, ссылка на артикул3270237, ссылка на артикул3270239, ссылка на артикул0801733, ссылка на артикул0801681, ссылка на артикул1204119, ссылка на артикул1204122, ссылка на артикул0801704, ссылка на артикул1206421, ссылка на артикул1206434, ссылка на артикул0801762, ссылка на артикул1206560, ссылка на артикул3022218
рекомендуется заказать также
ссылка на артикул3270151,ссылка на артикул3270152,ссылка на артикул3270157,ссылка на артикул3270158,ссылка на артикул3270163,ссылка на артикул3270220,ссылка на артикул3270221,ссылка на артикул3270222,ссылка на артикул3270223
Цвет элементов подключения
желто-зеленый
