Описание

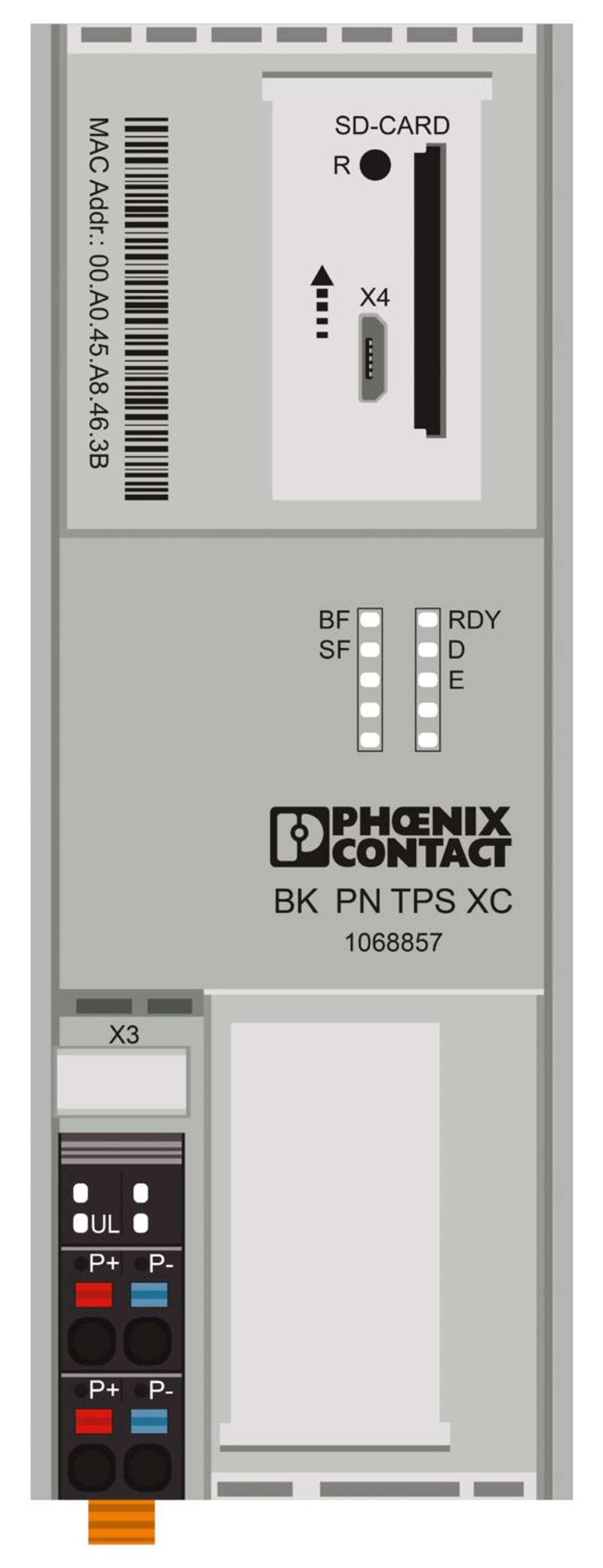

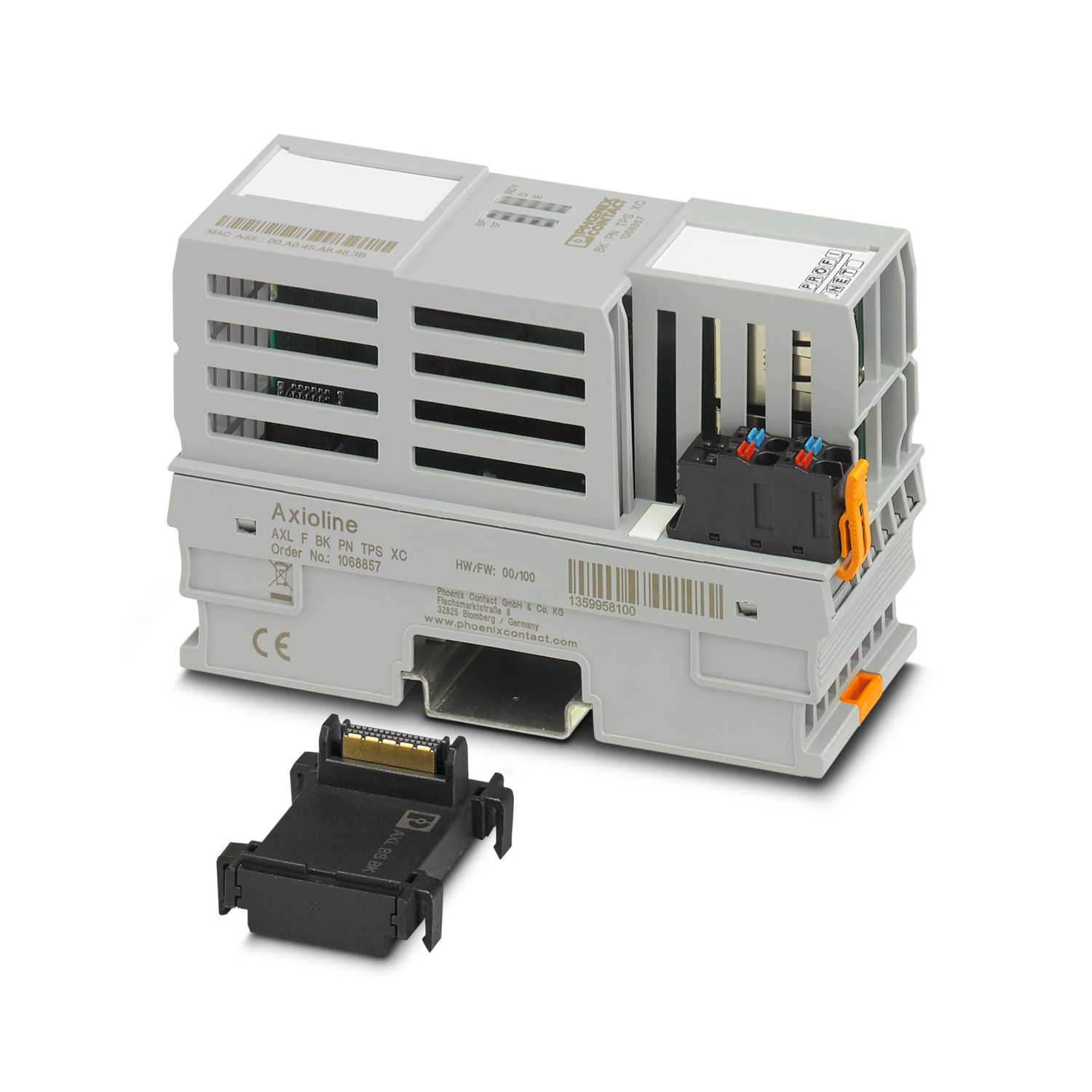

Axioline F, Устройство сопряжения с шиной, PROFINET, Гнездо RJ45, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем и Axioline F штекером
Характеристики
Штрих-код
4055626743653

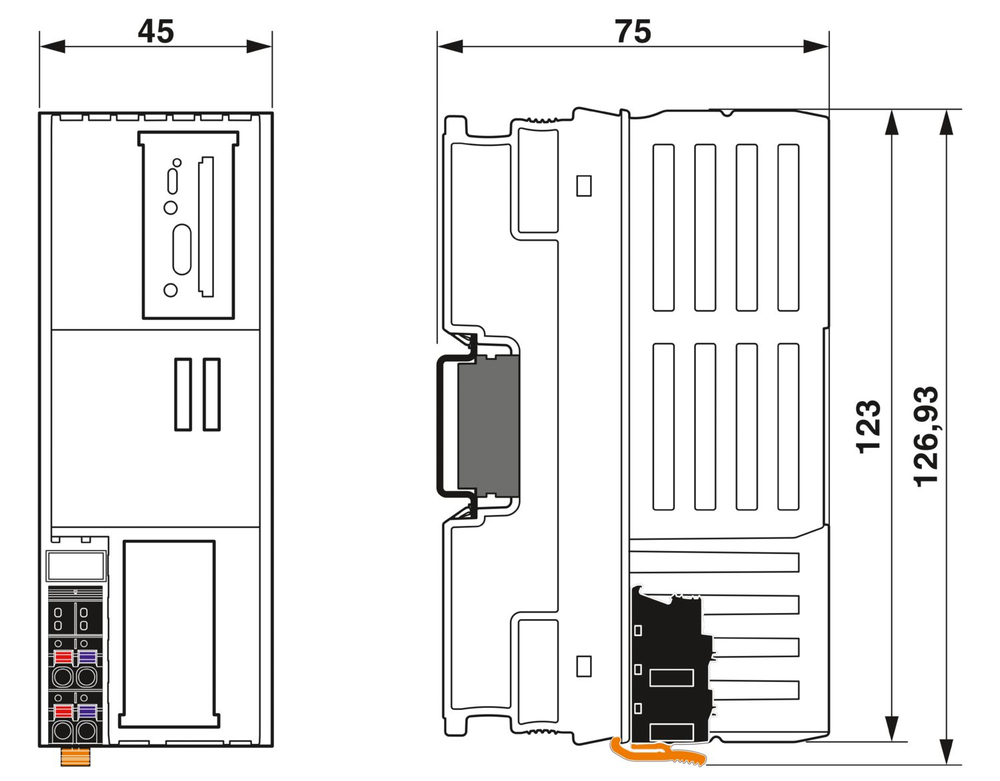

Габариты (ДxШxВ, см):
45x127x75
Номер артикула
1068857
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
233,3 g
Вес/шт. (без упаковки)
222,6 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:39:54.46
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/ustroistvo-soprazenia-s-sinoi-axl-f-bk-pn-tps-xc-1068857
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
6,55 Вт
Тип подключения
Зажимы Push-in,
Гнездо RJ45,
Цокольный модуль шины,
USB тип C
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартный, приложения с допуском UL, применение во взрывоопасных областях зоны 2)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
Class I, Zone 2, AEx ec IIC T4,
cULus,
Взрывозащита II 3 G Ex ec IIC T4 Gc,
Ex ec IIC T4 Gc
Защитная схема
Защита от перенапр.; электронный
Сертификат
E238705,
E366272,
UL 20 ATEX 2441X,
PxCIMA22UKEX2701949X,
IECEx ULD 20.0026X,
, 2021122309114456
Монтажное положение
на выбор
UL, США / Канада
UL, США / Канада
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
ATEX
ATEX
IECEx
IECEx
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI21A
Температура
25 °C ±1 К
Товар поставляется стандартно
true
Продолжительность испытания
21 Дни
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Совместимые товары_1
ссылка на артикул2701422, ссылка на артикул2701421, ссылка на артикул3022276, ссылка на артикул1201662, ссылка на артикул2744856, ссылка на артикул2744571, ссылка на артикул2744814, ссылка на артикул2744830, ссылка на артикул2744869, ссылка на артикул0829580, ссылка на артикул0808642, ссылка на артикул0801831, ссылка на артикул2404677, ссылка на артикул1021809, ссылка на артикул2400057
рекомендуется заказать также
ссылка на артикул2701228,ссылка на артикул2701230,ссылка на артикул2701235,ссылка на артикул2702007,ссылка на артикул2702008,ссылка на артикул2702017,ссылка на артикул2906286
Комплект поставки
с цокольным модулем и Axioline F штекером
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Autonegotiation и Autocrossing,
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Среда передачи
Ethernet на базе витой пары, с интерфейсом RJ45
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)

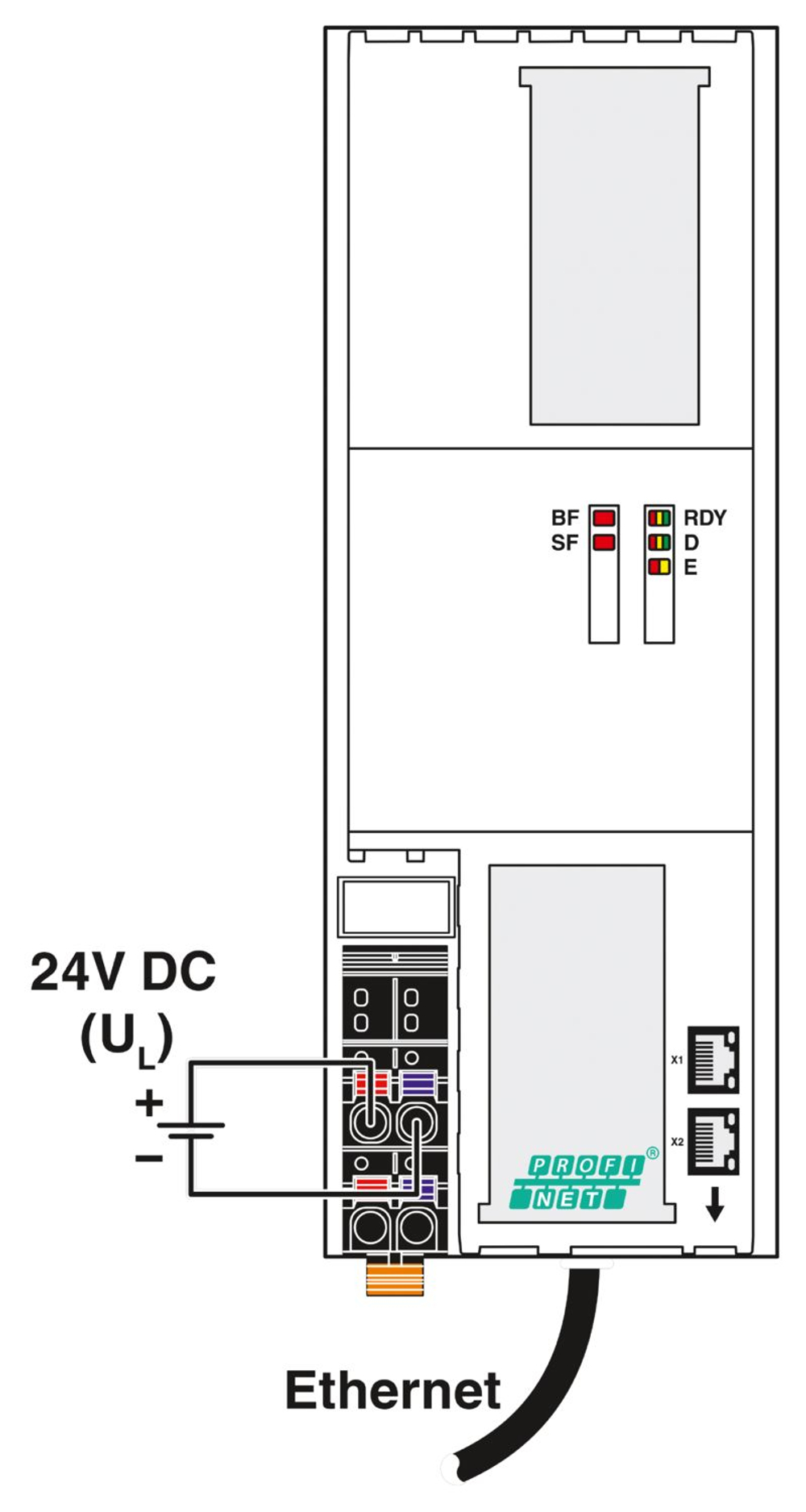

Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Количество интерфейсов
1,
2
Количество поддерживаемых оконечных устройств
макс. 63 (на станцию)
Поддерживаемые протоколы
PROFINET
Системные ограничения
Системные ограничения
Количество оконечных устройств, подключаемых к локальной шине
макс. 63
Потребление тока
макс. 690 мА (2,0 A на Uшине, UL = 24 В)
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Скорость передачи данных
100 Мбит/с,
100 Мбит/с (дуплексный режим)
Локальная шина Axioline F
Локальная шина Axioline F
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Axioline F штекер
Axioline F штекер
UL Ex, США / Канада
UL Ex, США / Канада
Испытание (вредный газ)
Испытание (вредный газ)
Стандарт испытаний
ISA-71.04-2013 G3 Harsh группа A
Влажность воздуха (относительно)
75 % ±3 %
Объемная концентрация H2S (Сероводород)
50 ppb
Объемная концентрация NO2 (Диоксид азота)
1250 ppb
Объемная концентрация Cl2 (Хлор)
10 ppb
Объемная концентрация SO2 (Диоксид серы)
300 ppb
UKEX
UKEX
Контрольная сумма SHA256
Контрольная сумма SHA256
PROFINET
PROFINET
Функция устройства
Устройство PROFINET
Conformance Class
Conformance Class C
Vendor ID
00B0hex
Услуги
Услуги
Спецификация
Version 2.3
Device ID
1000hex
Потенциалы: Подача напряжения на логическую цепь UL (из UL производится питание локальной шины Axioline F UBus)
Потенциалы: Подача напряжения на логическую цепь UL (из UL производится питание локальной шины Axioline F UBus)
Сети и источники питания
макс. 2 A
Испытательное напряжение: Интерфейс PROFINET 1 / интерфейс PROFINET 2
1500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Интерфейс PROFINET 1 / напряжение питания логических схем 24 В (UL)
1500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Интерфейс PROFINET 2 / напряжение питания логических схем 24 В (UL)
1500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Интерфейс PROFINET 1 / функциональное заземление
1500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Интерфейс PROFINET 2 / функциональное заземление
1500 В AC, 50 Гц, 1 мин
Испытательное напряжение: Напряжение питания логических схем 24 В (UL) / функциональное заземление
500 В AC, 50 Гц, 1 мин
