Описание

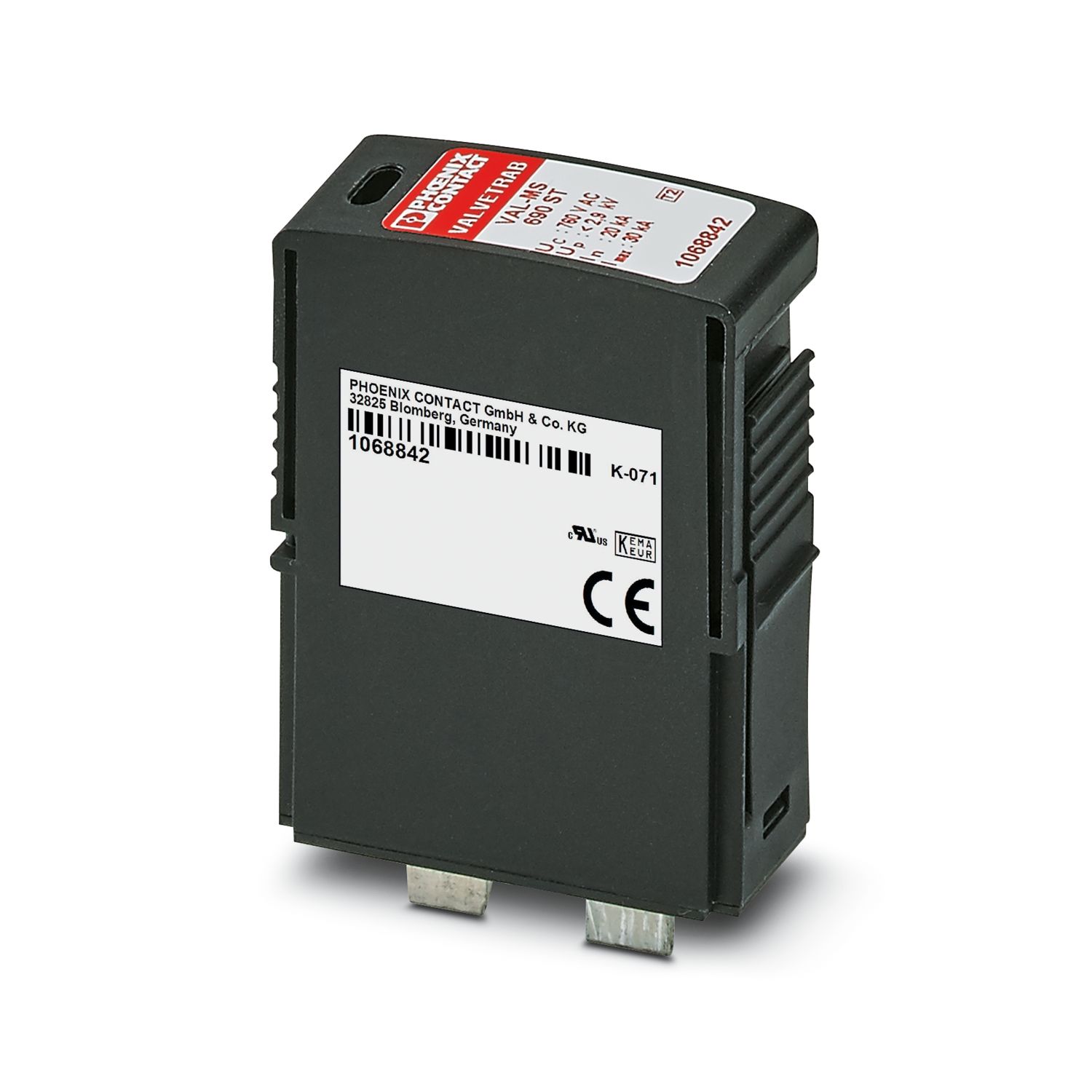

Штекер для защиты от перенапряжений, тип 2, с мощным варистором для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 690 В AC
Характеристики
Штрих-код
4055626743905

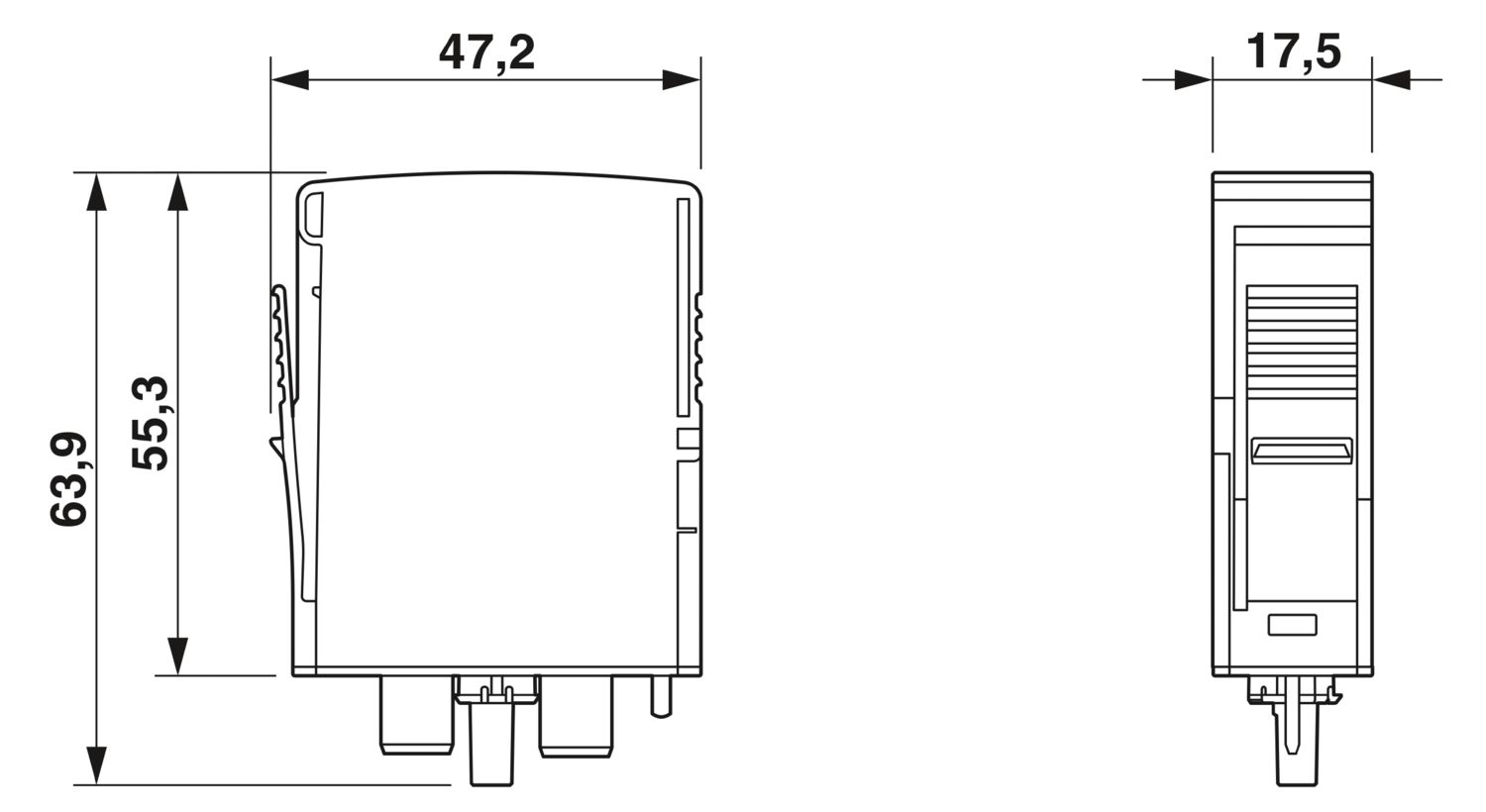

Габариты (ДxШxВ, см):
17.5x52.4x55.3
Номер артикула
1068842
статус на складе в Германии
В настоящее время нет на складе
Номинальное напряжение UN
554/960 В AC (TN)
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
79,79 g
Вес/шт. (без упаковки)
70,5 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:39:54.46
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/stekernyi-modul-dla-zasity-ot-perenaprazenii-tip-2-val-ms-690-st-1068842
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
вставной
Номинальное напряжение
690 В AC
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
на основной элемент
Номер таможенного тарифа
85363010
Страна происхождения
DE
Серия изделий
VALVETRAB MS
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
1
Указание
2011,
2012,
Для использования в любых системах низкого напряжения между L-PEN.Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-442 / VDE 0100-442 рис. 44D / пример a)
Степень защиты
IP20
Производитель
Phoenix Contact
Материал корпуса
PA 6.6
Удары (при эксплуатации)
25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL1321
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
Штекер
Макс. длительное рабочее напряжение UC
760 В AC
accessory_for1
ссылка на артикул2801047
Совместимые товары_1
ссылка на артикул2801047, ссылка на артикул0825059, ссылка на артикул2749589, ссылка на артикул2749576, ссылка на артикул2809128, ссылка на артикул1051993, ссылка на артикул2801047, ссылка на артикул2801047
рекомендуется заказать также
ссылка на артикул1404843,ссылка на артикул1414981,ссылка на артикул1432238,ссылка на артикул1627218,ссылка на артикул1661226,ссылка на артикул1803028,ссылка на артикул1966185,ссылка на артикул1971138
Класс испытания согл. МЭК
II
Номинальная частота fN
50 Гц (60 Гц)
Тип EN
T2
Система энергоснабжения IEC
TN
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 400 mVA
Номинальный импульсный ток утечки In (8/20) мкс
20 кA
Максимальный импульсный ток утечки Imax (8/20) мкс
30 кA
Уровень защиты Up
≤ 2,9 кВ
Время срабатывания tA
≤ 25 нс
Спецификации UL
Спецификации UL

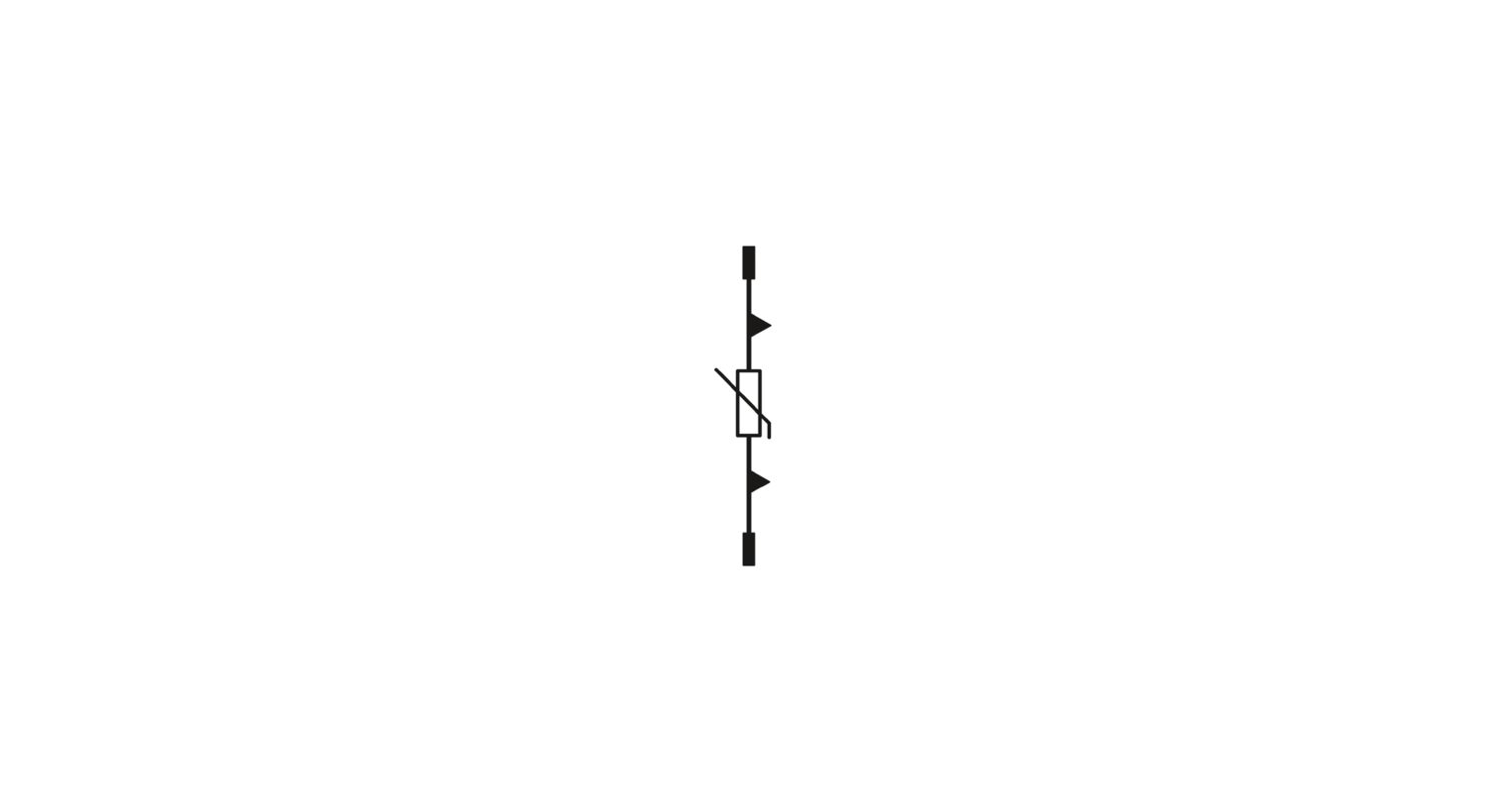

Защитная цепь
L-N,
L-PE (IT)
Система распределения энергии
Single phase
Тип SPD
4CA
Направление действие
1L-N/PE
Ток защитного проводника IPE
≤ 0,5 мА
Стойкость к короткому замыканию ISCCR
25 кA
Макс. номинал входного предохранителя при подключении ответвлений
200 A (gG)
Расстояние до активных и заземленных компонентов
8 мм
Характеристика TOV при UT
1005 В AC (5 с / режим устойчивости)
Максимальное напряжение длительной нагрузки MCOV (L-N)
750 В AC
Номинальный импульсный разрядный ток In (L-N)
20 кA
Номинальная частота
50/60 Гц
Измеренное предельное напряжение MLV (L-N)
3040 В
