Описание

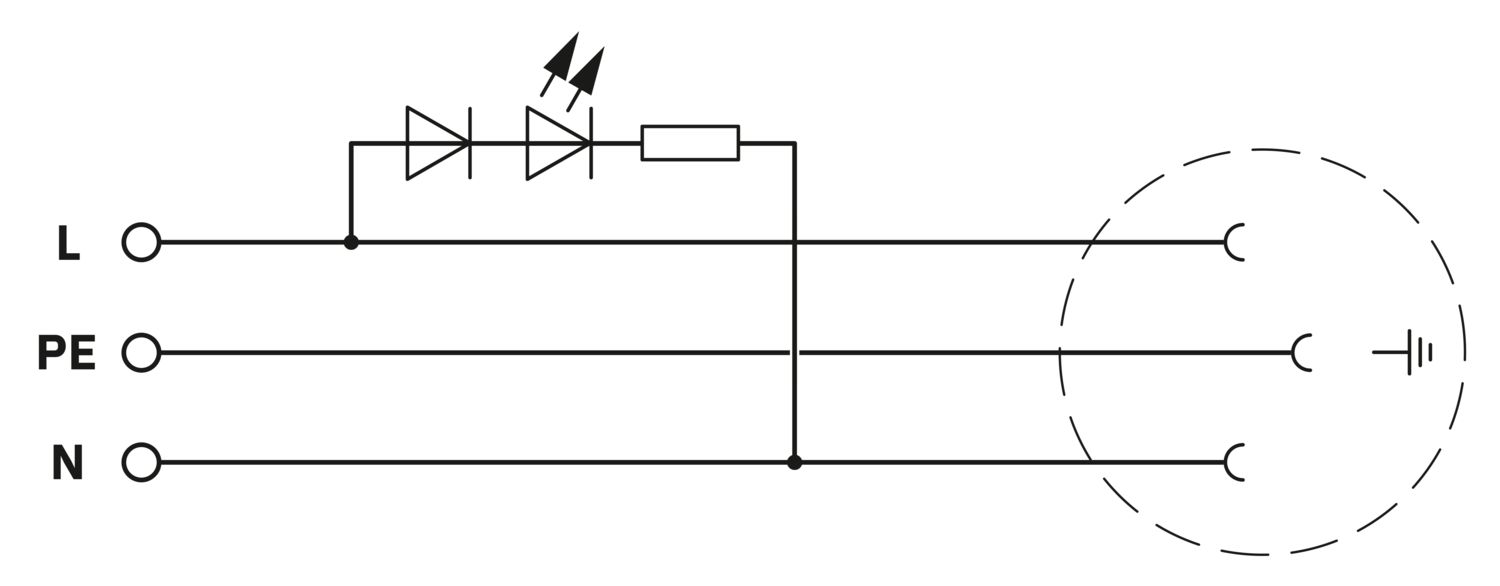

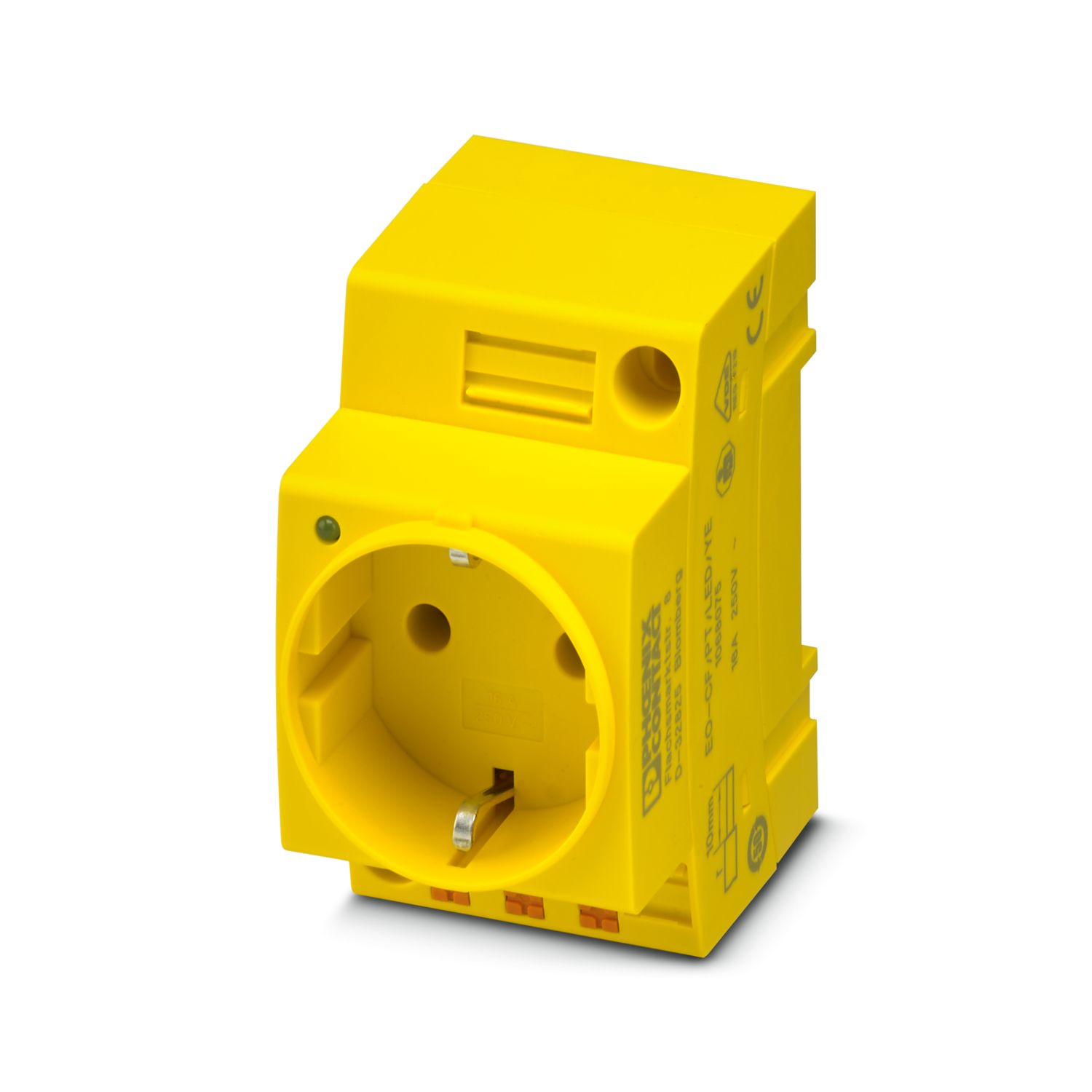

Розетка, cо световым индикатором, Схема расположения контактов тип CF, тип подключения: Пружинный зажим Push-in, цвет: желтый, номинальное напряжение: 250 В AC (50 Гц), номинальный ток: 16 A, для монтажа на несущую рейку и в интерфейсе обслуживания или прямого монтажа, cтандарты/нормативные документы: VDE 0620-1, IEC 60884-1, Обозначения стран: Германия
Характеристики
Штрих-код
4055626739731
Габариты (ДxШxВ, см):
45x75x70.5
Номер артикула
1068075
статус на складе в Германии
На складе
Общая информация
Общая информация
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
72,79 g
Вес/шт. (без упаковки)
72,7 g
Цвет
желтый (RAL 1018)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:39:54.46
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/rozetka-eo-cf-pt-led-ye-1068075
Макс. мощность потерь при номинальных условиях
1,8 Вт
Тип подключения
Пружинный зажим Push-in
Длина снятия изоляции
10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²,
1 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²,
1 мм² ... 2,5 мм²
Номинальный ток
16 A
Номинальное напряжение
250 В AC (50 Гц)
Класс воспламеняемости согласно UL 94
V0
Изоляционный материал
PA
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

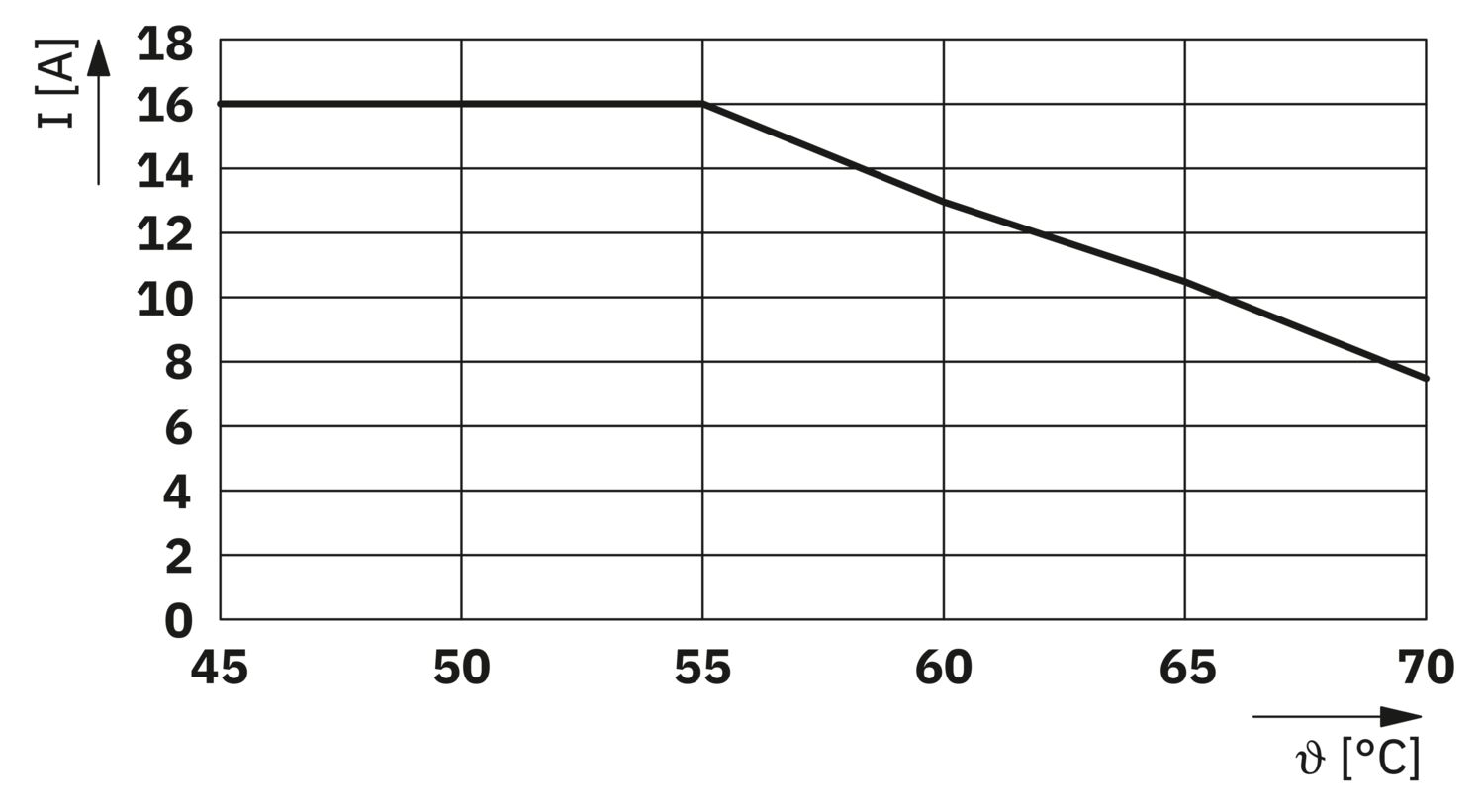

-45 °C ... 70 °C (максимальный диапазон рабочих температур с учетом самонагрева, см. кривую снижения мощности)
Температура окружающей среды (хранение/транспорт)
-45 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа

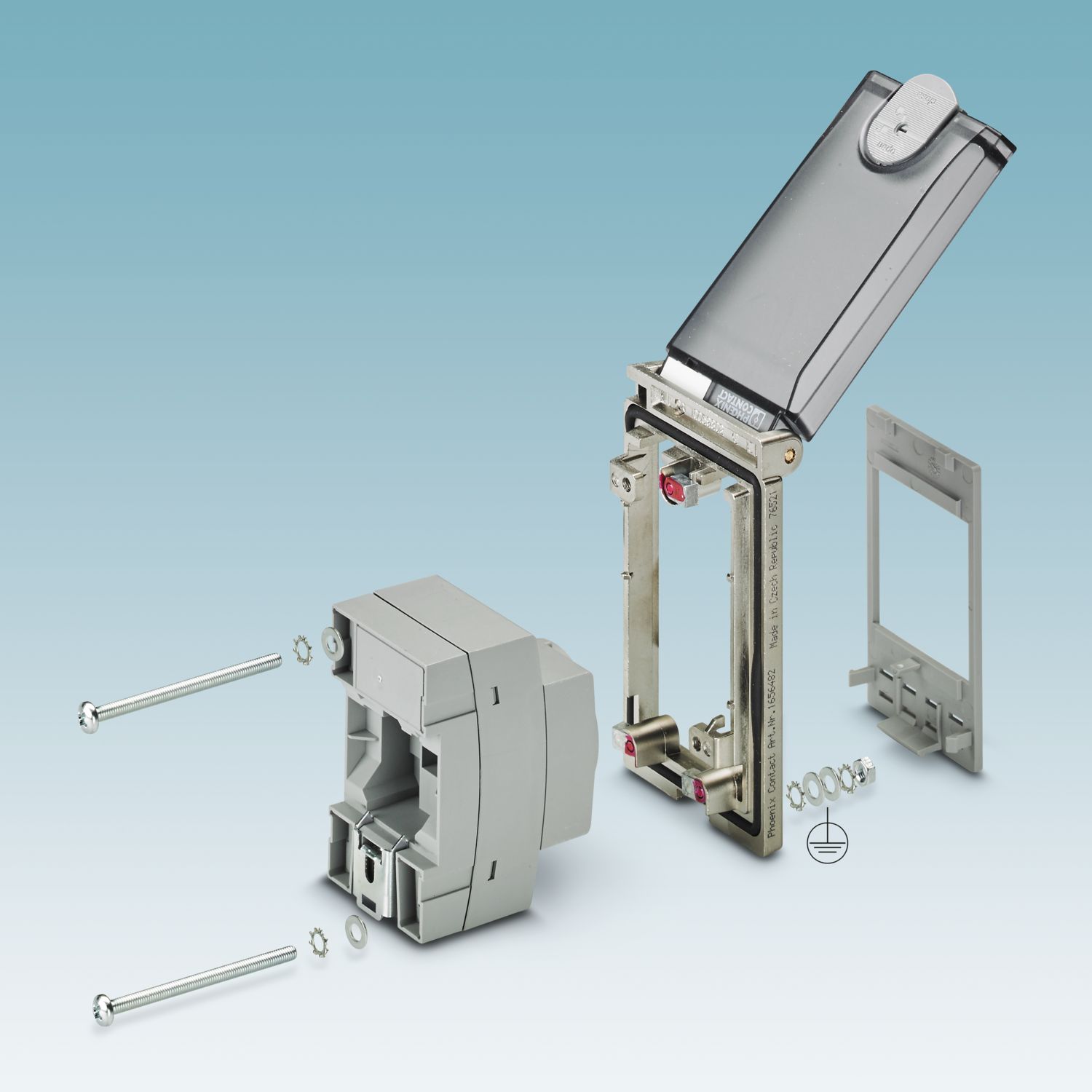

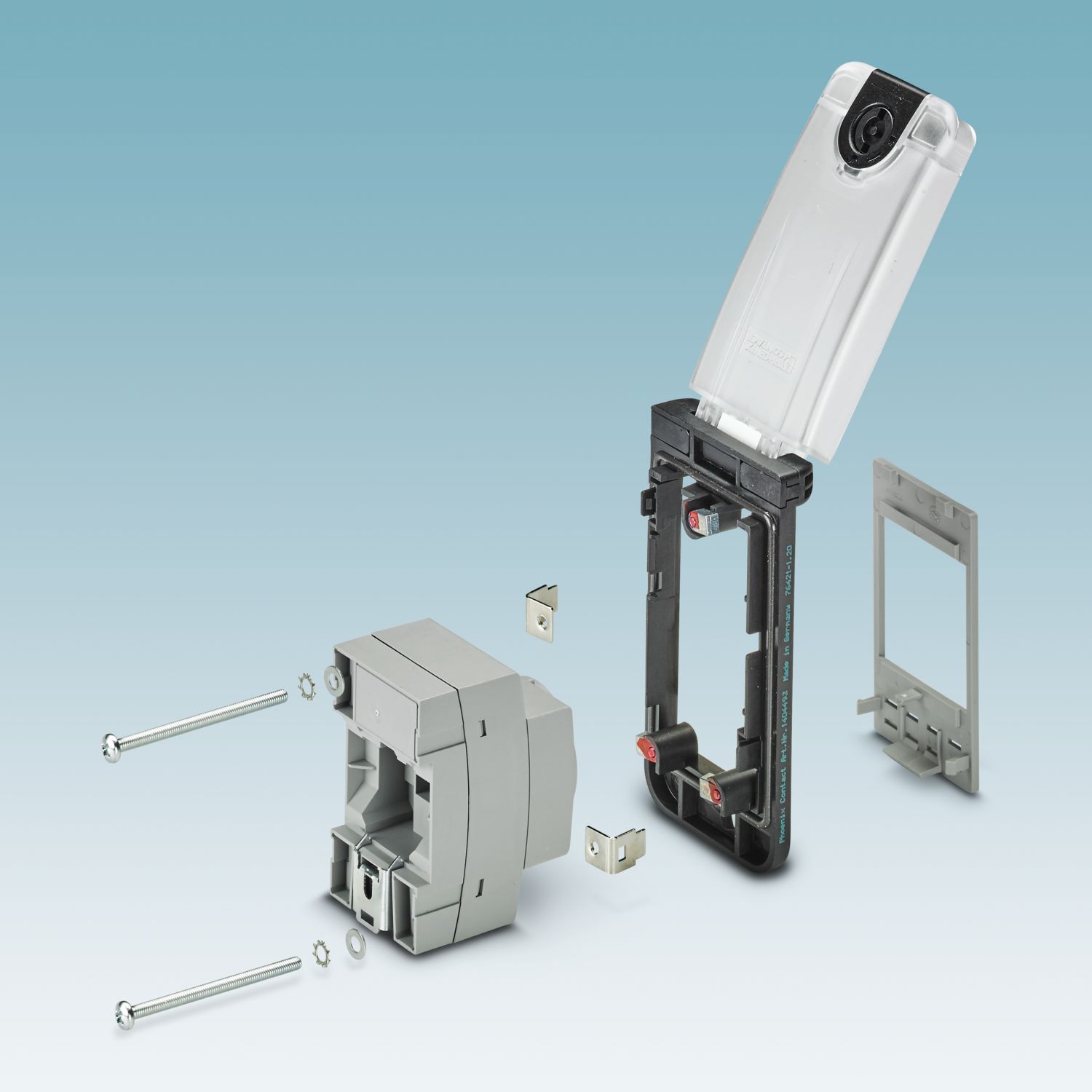

для монтажа на несущую рейку и в интерфейсе обслуживания или прямого монтажа
Номер таможенного тарифа
85366990
Страна происхождения
PL
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Указанный номинальный ток не относится к вариантам предохранителей. Для них ток определяется типом используемого предохранителя.,

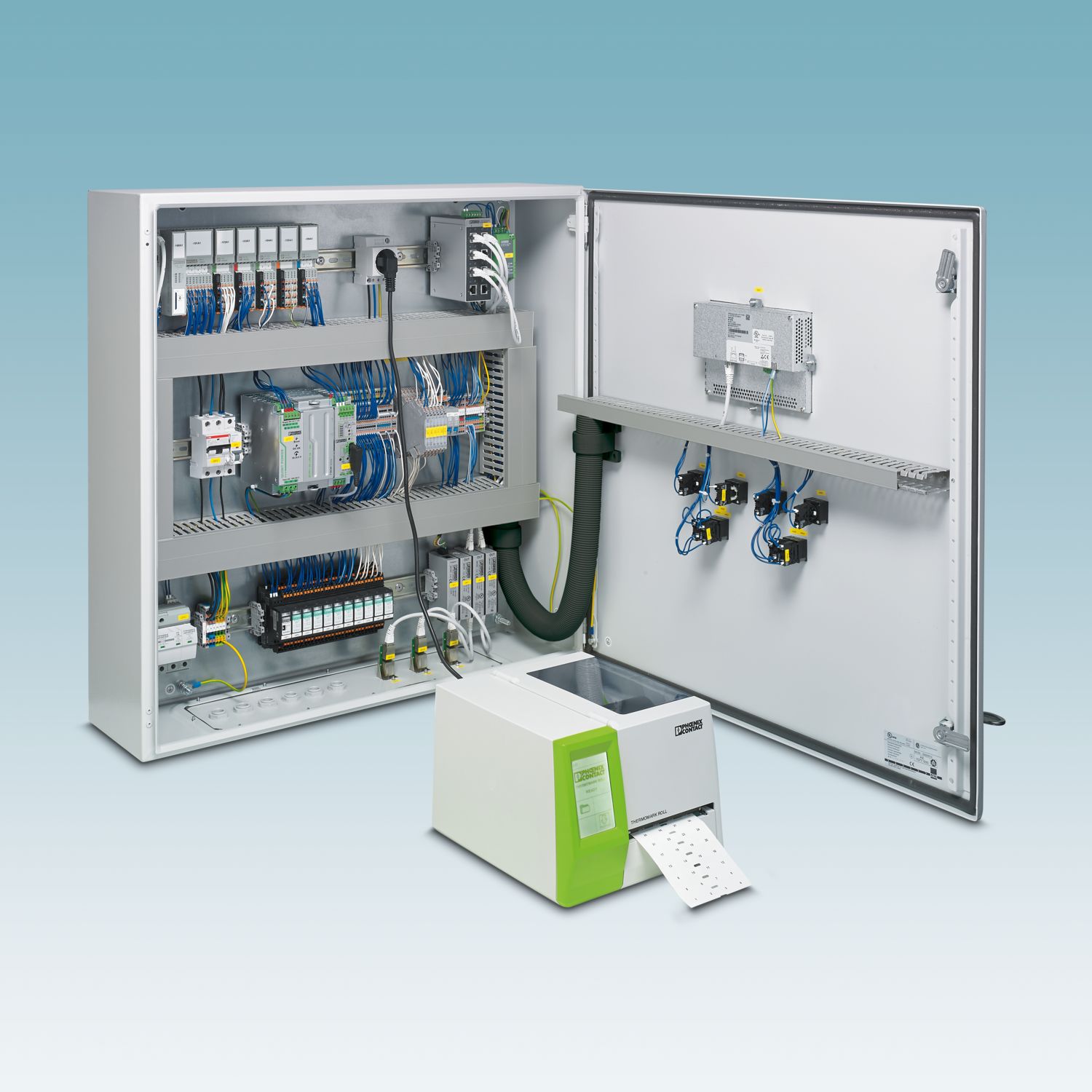

Электрические розетки в шкафу управления с зажимом Push-in не предназначены для проходного соединения. К каждой точке подключения подключать не больше одного проводника. Многократное назначение точки подключения не допускается.
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,25 мм² ... 2,5 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Указания по эксплуатации
Эта розетка не предназначена для работы с высокой нагрузкой (HL), такой как зарядные устройства для электромобилей и большие радиаторные нагреватели.
Стандарты / нормативные документы
VDE 0620-1
Индикатор состояния
да
Степень защиты
IP20
Производитель
Phoenix Contact
Ключ изделия
BE7621
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Материал, контакт
CuZn38
Стандарты
Стандарты
Код страны
Германия
Тип штекера
Схема расположения контактов тип CF
