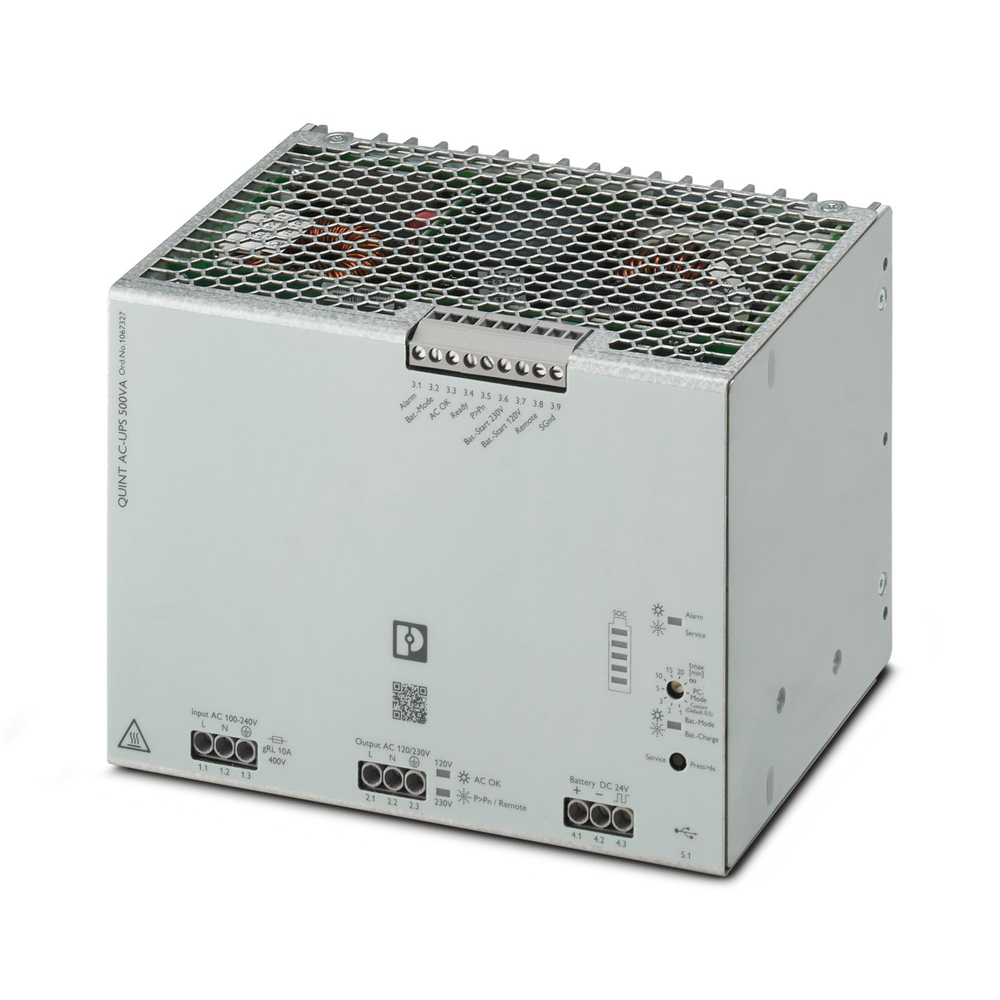

QUINT AC UPS, IQ Technology, Установка на монтажную рейку, вход: 120 В AC / 230 В AC, выход: 120 В AC / 230 В AC / 500 ВА. выход: 120 В AC / 500 ВА. выход: 230 В AC / 500 ВА.
Характеристики
Штрих-код
4055626736082
Габариты (ДxШxВ, см):
180x130x125
Номер артикула
1067327
статус на складе в Германии
В настоящее время нет на складе
Общая информация
Общая информация
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
3 062 g
Вес/шт. (без упаковки)
2 724 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:37:17.337
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocnik-bespereboinogo-pitania-quint4-ups-1ac-1ac-500va-usb-1067327
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II
Степень загрязнения
3 (≤ 130 V AC)
Тип подключения
Винтовые зажимы,
MINI-USB тип B
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
8 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (50 °C: 2,5 % / K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85371091
Страна происхождения
DE
Серия изделий
QUINT AC UPS
Маркировка
UL/C-UL Recognized UL 1778
Выход
Выход,
± 2 кВ
Частота
50 Гц
Ударопрочность
20г на каждую ось (EN 60068-2-27)
Стандарты / нормативные документы
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-8
Диапазон входных напряжений
90 В AC ... 264 В AC
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Потребляемый ток
6,9 A (100 В AC)
Степень защиты
IP20,
I
Выходное напряжение
24 В,
120 В AC,
120 В AC ±2 %
Ток длительной нагрузки
≤ 20 мА,
≤ 20 A
Производитель
Phoenix Contact
Стандартное сетевое напряжение
120 В AC
Тип напряжения питания
Перем. ток
Диапазон частот (fN)
45 Гц ... 65 Гц

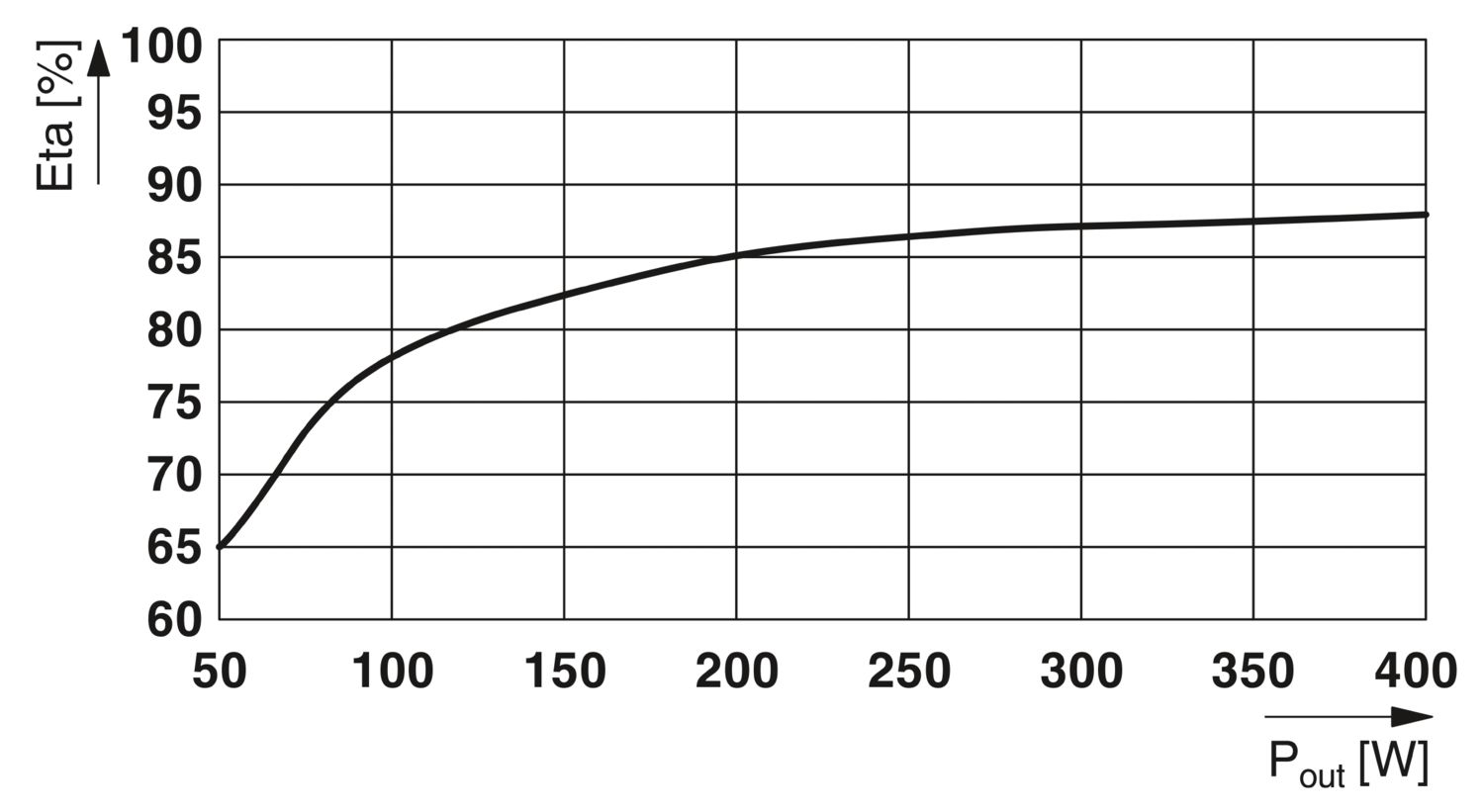

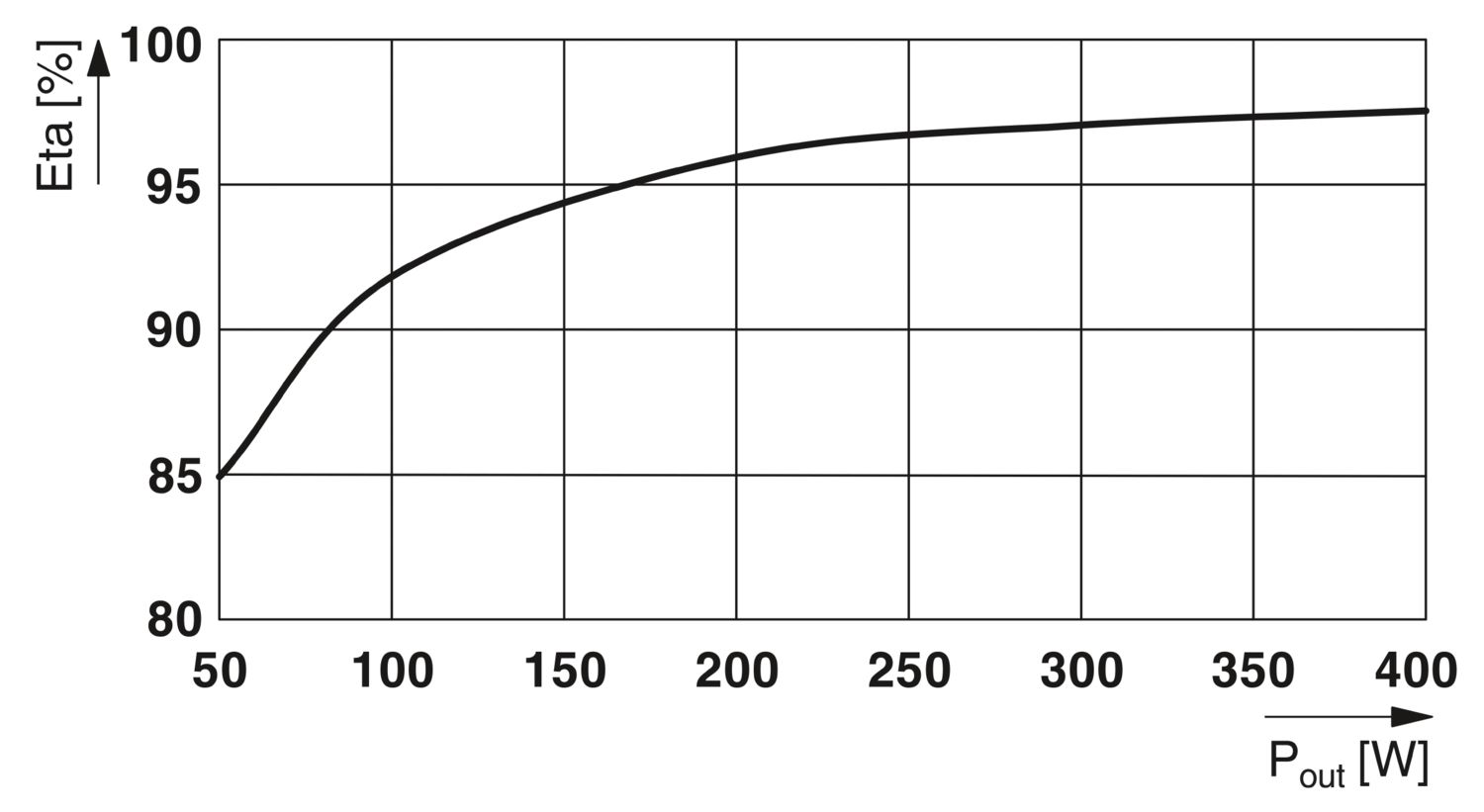

КПД
97 % (100 % нагрузка, при заряженном энергоаккумуляторе)
Номинальный ток на выходе (IN)
4,17 A (120 В AC)
Коэффициент амплитуды
2,8
Возможность параллельного подключения
нет
Возможность последовательного подключения
нет
Рассеиваемая мощность, без нагрузки, макс.
тип. 9 Вт (120 В AC),
около 23 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
тип. 10 Вт (120 В AC),
около 57 Вт (120 В AC)
Вход
Вход,
± 2 кВ
Позиция
1.x,
2.x,
3.x,
4.x

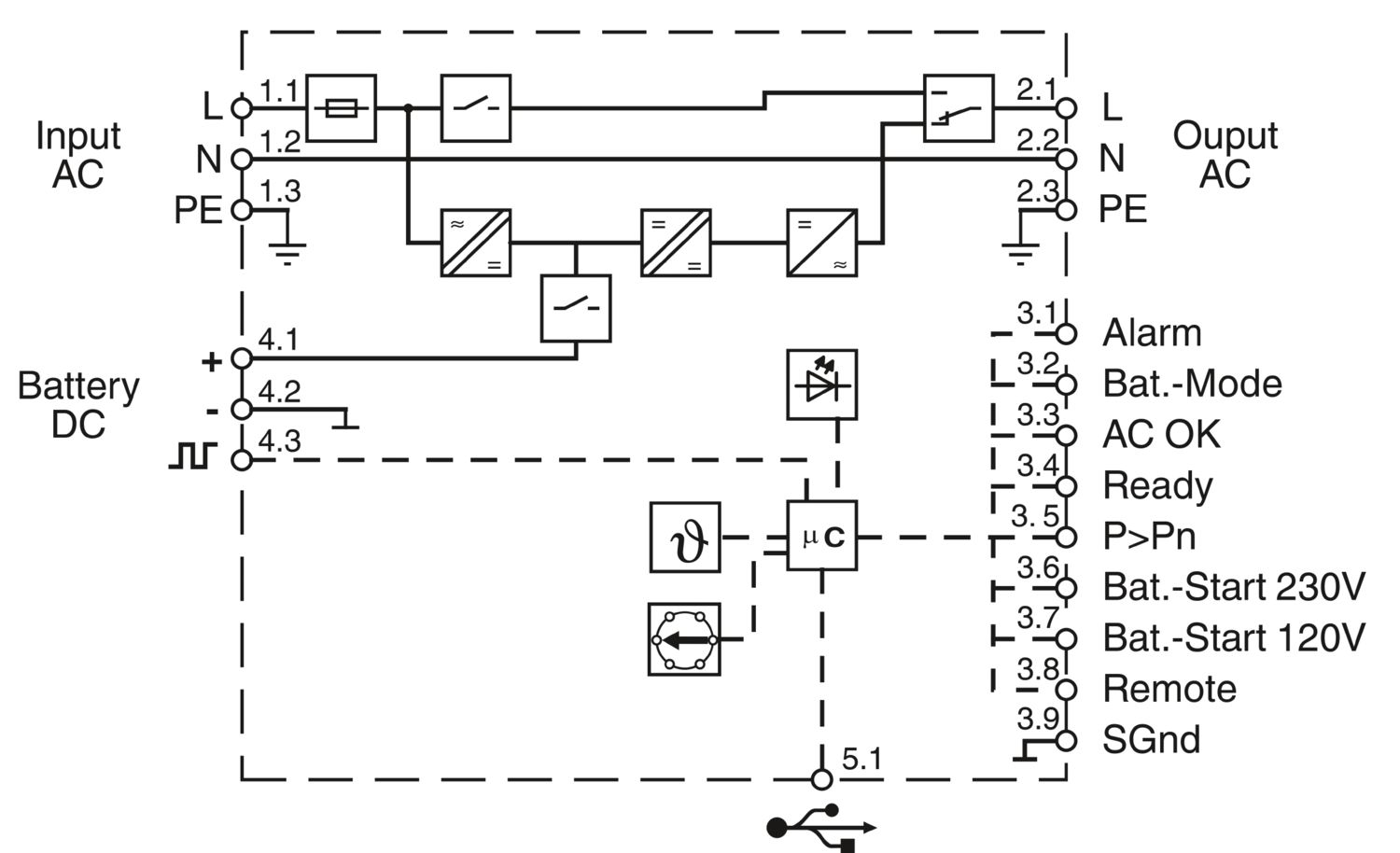

Обозначение полюсов
3.6 (Bat.-Start 230 V), 3.7 (Bat.-Start 120 V),
3.8 (Remote),
3.1 (Alarm),
3.2 (Bat.-Mode),
3.3 (AC OK),
3.4 (Ready),
3.5 (PPn)
Соединение провода
Соединение провода
жесткий
0,2 мм² ... 6 мм²,
0,2 мм² ... 1,5 мм²
гибкий
0,2 мм² ... 1,5 мм²,
0,2 мм² ... 4 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
AWG
30 ... 10,
30 ... 12
Количество фаз
1
MTBF (IEC 61709, SN 29500)
445469 ч (40 °C)
Материал корпуса
Металл
Рабочая высота
≤ 3000 м (2000 м: 0,6 % / 100 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 %
Вибрация (при эксплуатации)
5 Гц ... 100 Гц, 0,7г (EN 60068-2-6)
Обозначение стандарта
Системы бесперебойного питания
Стандарты/нормативные документы
EN 62040-1
UL
UL
Излучение электромагнитных помех
Излучение помех согласно EN 62040-2
Помехоустойчивость
Помехоустойчивость согласно EN 62040-2
Диапазон частот
0,15 МГц ... 80 МГц,
80 МГц ... 6 ГГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
± 6 кВ
Воздушный разряд
± 8 кВ
Примечания
Критерий A,
Критерий A (B для USB)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Ключ изделия
CMUI15
Функция
Сигнальная земля
Диапазон номинальных напряжений на входе
100 В AC ... 240 В AC
Коэффициент мощности (cos phi)
0,8
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Аккумулятор
Аккумулятор
Аккумуляторная технология

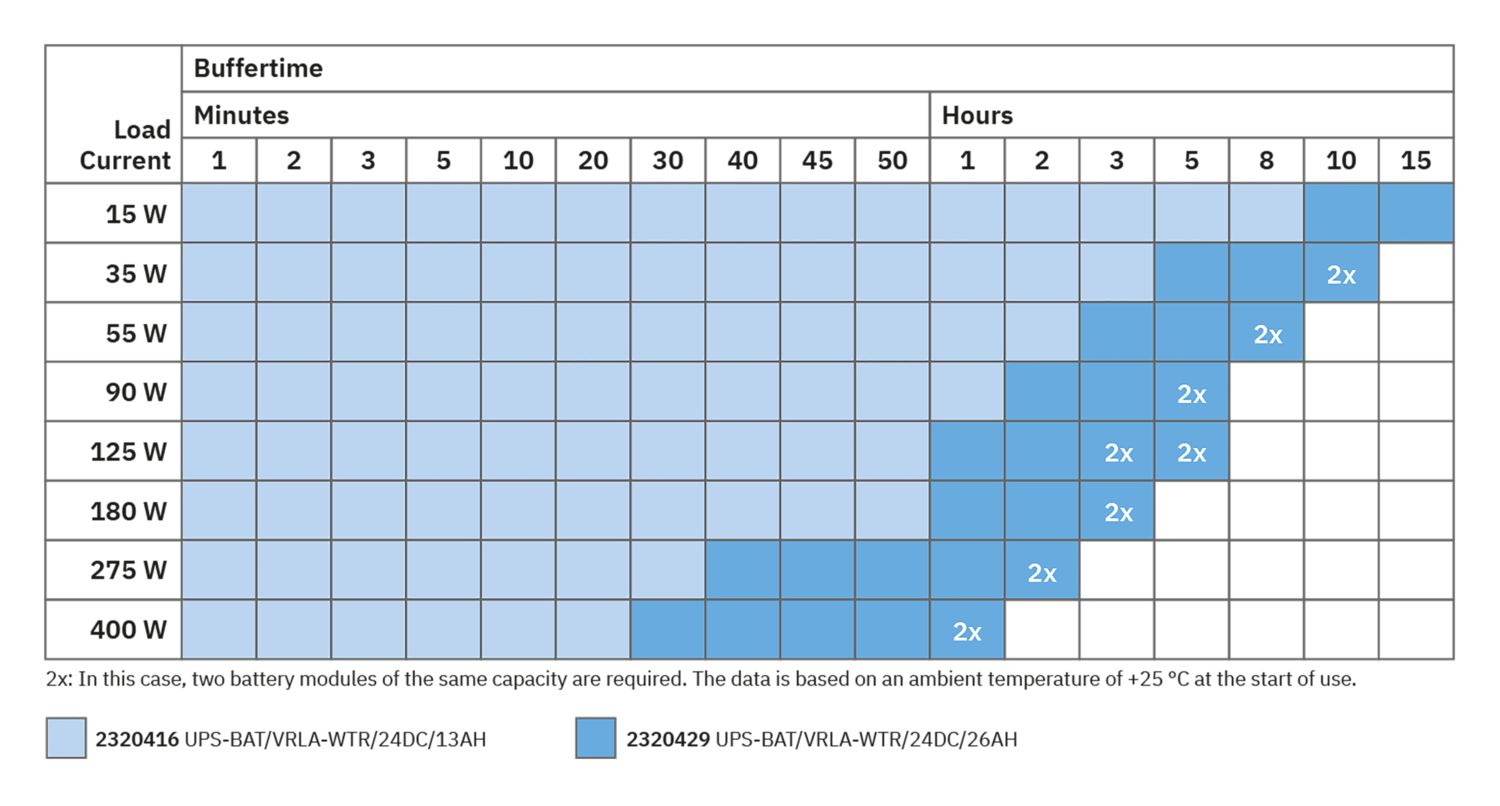

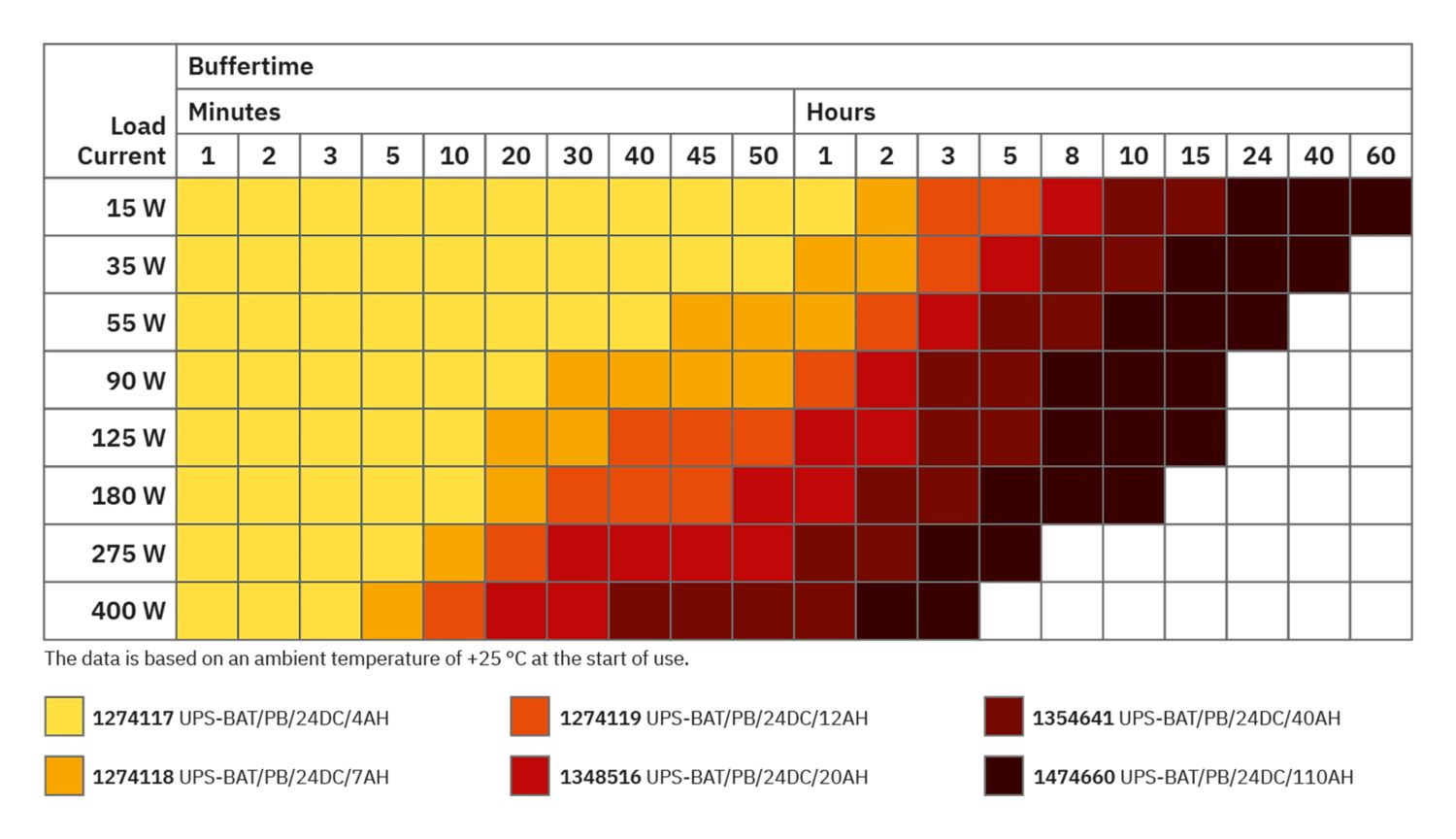

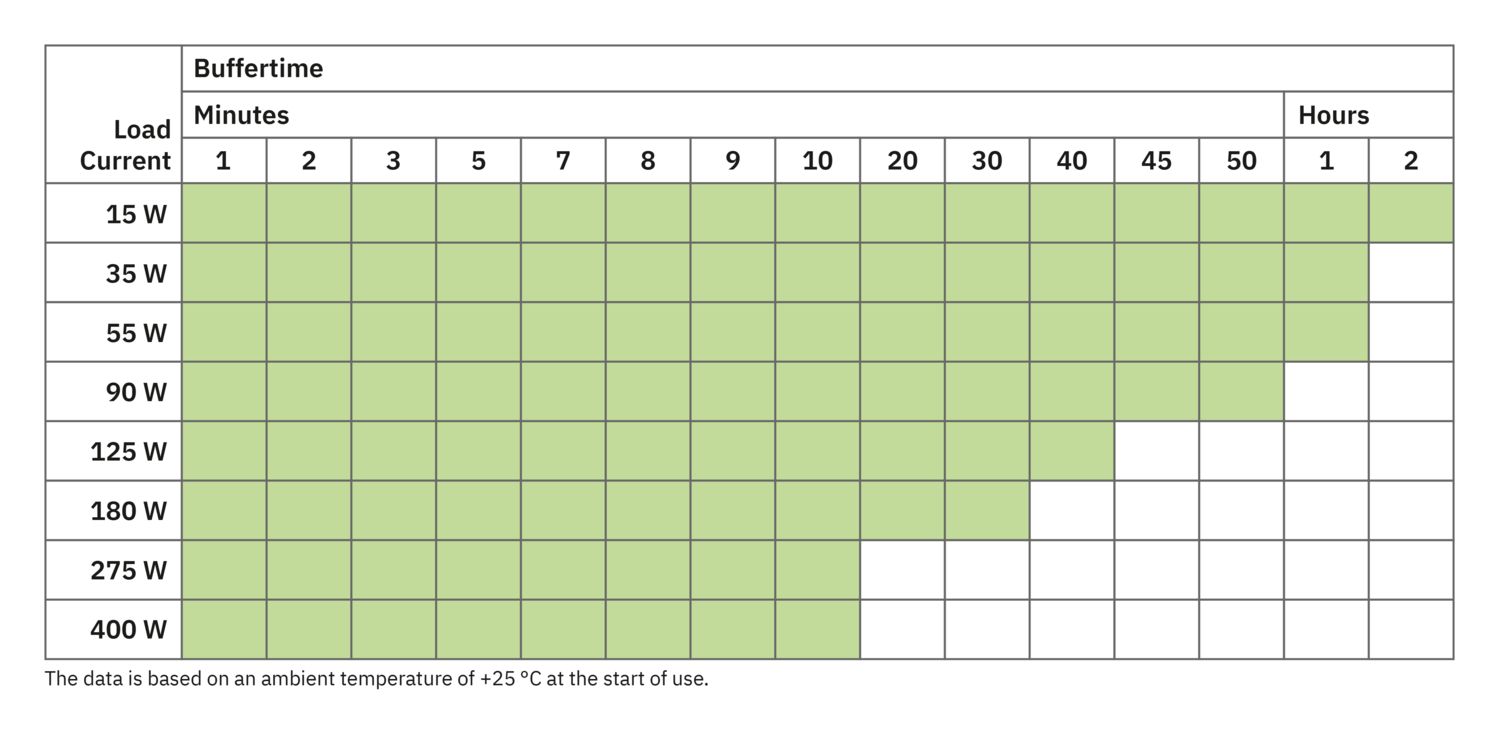

VRLA, VRLA-WTR, LI-ION (см. раздел: «Данные для заказа»)
Преимущества
Плавный переход посредством чистой синусоиды: синус, выдаваемый в режиме питания от АКБ, синхронизируются с сетью питания, которая использовалась ранее|Универсальное применение благодаря модульной комбинации модуля ИБП и аккумуляторного модуля (VRLA и WTR)|Разъем USB для соединения с системами управления более высокого уровня, например промышленными ПК|Запуск от энергоаккумулятора возможен также без входной сети
Совместимые товары_1
ссылка на артикул1274117, ссылка на артикул1274118, ссылка на артикул1274119, ссылка на артикул1348516, ссылка на артикул1354641, ссылка на артикул2320416, ссылка на артикул2320429, ссылка на артикул2320351, ссылка на артикул2908232, ссылка на артикул2908217, ссылка на артикул2908358, ссылка на артикул2901664, ссылка на артикул2938235, ссылка на артикул2907918, ссылка на артикул2907919, ссылка на артикул1252232
рекомендуется заказать также
ссылка на артикул1274117,ссылка на артикул1274118,ссылка на артикул1274119,ссылка на артикул1348516,ссылка на артикул2320270,ссылка на артикул2320283,ссылка на артикул2320416,ссылка на артикул2905909,ссылка на артикул2908358
Среда передачи
USB 2.0
Сигнал
Сигнал,
± 2 кВ,
1 кВ (асимметричный),
30 A/м
Входное напряжение
24 В DC,
120 В AC
Интерфейс
USB (Modbus/RTU)
Количество интерфейсов
1
Форма привода, головка винта
Прямой шлиц L
Маркировка разъема
5.1,
3.9
Сигнальная земля SGnd
Сигнальная земля SGnd
Опорный потенциал
для сигнальных входов и выходов
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Питание от сети
Питание от сети
Работа от аккумулятора
Работа от аккумулятора
Крепление
Винты
Развязка по напряжению
да
Малый сигнал
Соединение после SGnd с 2,7 кОм
Сигнал H-уровня
Открыто (35 кОм между Remote и SGnd),
Открыто (200 кОм между Bat.-Start и SGnd)
Выходной переключающий контакт
Транзисторный выход, активный
Светодиодный индикатор состояния
зеленый,
красный,
желтый
Вход/выход
± 1 кВ (симметричный)
Наименование, сигнализация
AC OK,
Remote,
Сигнал тревоги,
PPn,
Bat.-Start,
Bat.-Mode,
Ready
Форма выходного напряжения
чистая синусоида
Номинальная выходная частота
60 Гц ±5 Гц,
60 Гц
Кажущаяся мощность
500 ВА
Эффективная мощность
400 Вт
Коэффициент нелинейных искажений (КНИ/THD)
3 % (линейная нагрузка)
Допустимая перегрузка Сетевое питание
в соотв. с внутренним предохранителем
Электронное ограничение тока
2,5 x IN (200 мс)
Макс. длина кабеля
3 м
Сигнальный вход Remote
Сигнальный вход Remote
Сигнальный выход AC OK
Сигнальный выход AC OK
Сигнальный выход Alarm
Сигнальный выход Alarm
Сигнальный выход P > PN
Сигнальный выход P PN
Допустимый входной предохранитель
макс. 25 A,
50 A
Время переключения
10 мс
Классификация ИБП
VFD-SS-311
Допустимая перегрузка Питание от аккумулятора
105 % (постоянно)
Выходной предохранитель
10 A 400 В gRL
Защита от глубокого разряда
20 В DC ... 24 В DC (Настраиваемый)
Диапазон номинальной емкости
3,4 Ач ... 200 Ач (5x 40 Ah)
Ток зарядки
макс. 5 A
Конечное напряжение заряда
24 В DC ... 31 В DC (с термокомпенсацией)
Зарядная характеристика
IU0U
Сигнальный вход Bat.-Start
Сигнальный вход Bat.-Start
Сигнальный выход Battery Mode
Сигнальный выход Battery Mode
Сигнальный выход Ready
Сигнальный выход Ready
Системы бесперебойного питания
Системы бесперебойного питания
