Описание

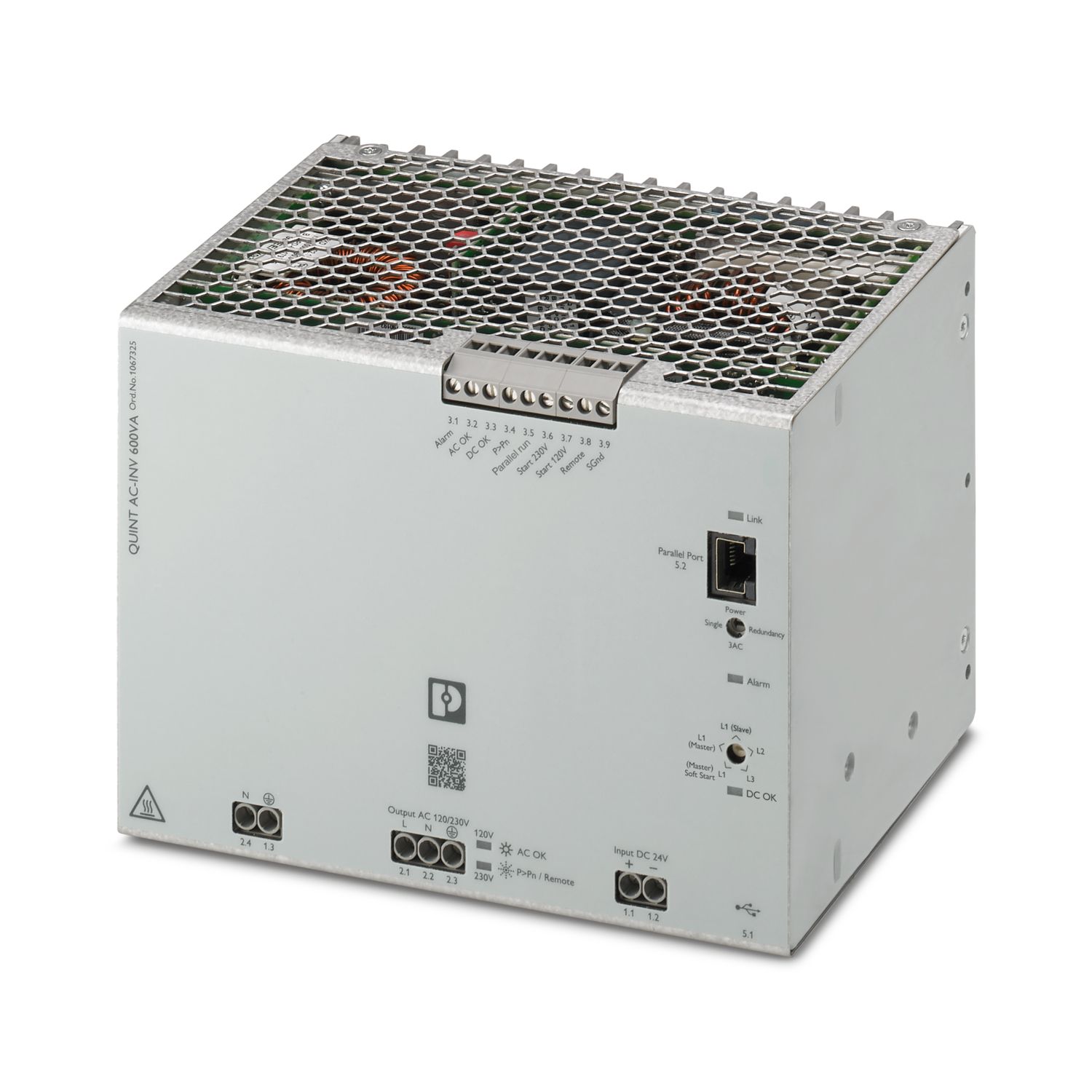

QUINT INVERTER, Установка на монтажную рейку, вход:24 В DC, выход:1AC / 600 ВА, чистая синусоида.
Характеристики
Штрих-код
4055626737003
Габариты (ДxШxВ, см):
180x130x125
Номер артикула
1067325
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
2 834 g
Вес/шт. (без упаковки)
2 525 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:37:17.337
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/invertor-dc-ac-quint4-inv-24dc-1ac-600va-usb-1067325
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Винтовые зажимы,
RJ45,
MINI-USB тип B
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
8 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (50 °C: 2,5 % / K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044083
Страна происхождения
DE
Серия изделий
QUINT INVERTER
Маркировка
UL/C-UL Listed UL 61010-1,
UL/C-UL Listed UL 61010-2-201,
UL/C-UL Recognized UL 1778
Выход
Выход,
± 2 кВ,
± 2 кВ (симметричный)
Частота
50 Гц
Ударопрочность
20г на каждую ось (EN 60068-2-27)
Стандарты / нормативные документы
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-8
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Потребляемый ток
тип. 23 A
Степень защиты
IP20,
I
Выходное напряжение
24 В,
120 В AC ±2 % (100 V AC / 6 A...130 V AC / 4,6 A)
Ток длительной нагрузки
≤ 20 мА
Производитель
Phoenix Contact

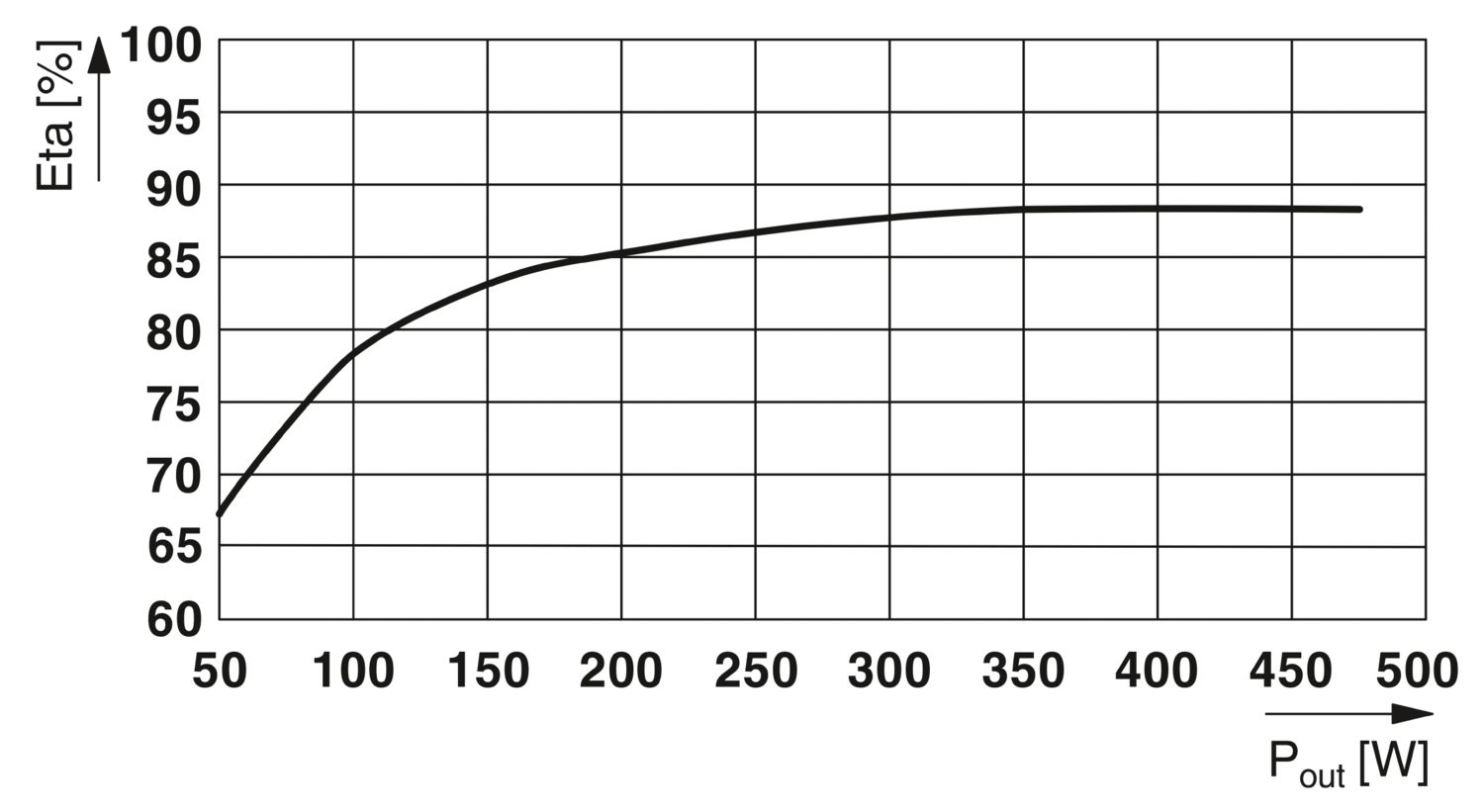

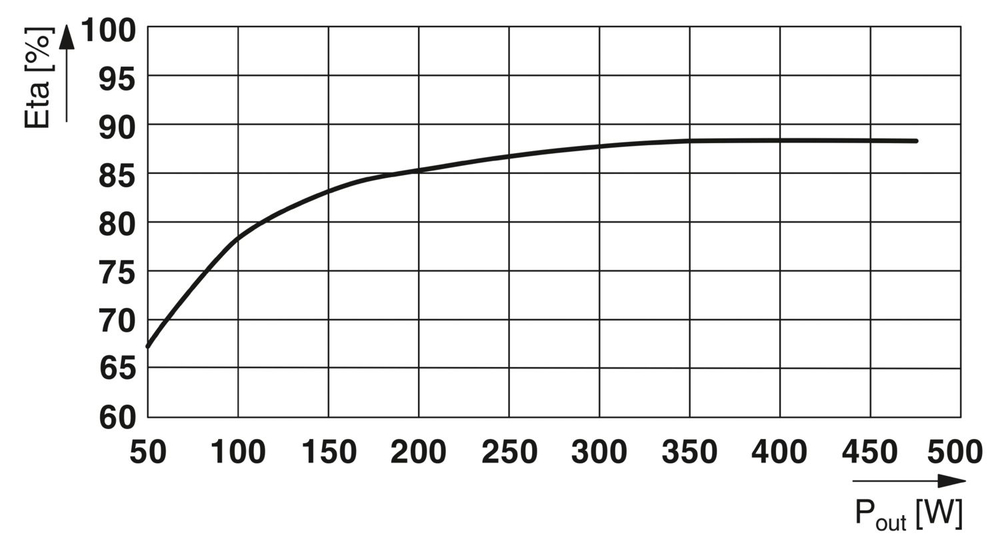

КПД
86 % (120 В AC)
Номинальный ток на выходе (IN)
5 A (120 В AC)
Oграничение рабочих характеристик
50 °C ... 60 °C (2,5 %/K)
Коэффициент амплитуды
2,8
Возможность параллельного подключения
да
Возможность последовательного подключения
нет
Рассеиваемая мощность, без нагрузки, макс.
тип. 21 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
тип. 72 Вт (120 В AC)
Вход
Вход,
± 2 кВ,
± 1 кВ (симметричный)
Позиция
1.x,
2.x,
3.x
Соединение провода
Соединение провода
жесткий
0,2 мм² ... 6 мм²,
0,2 мм² ... 1,5 мм²
гибкий
0,2 мм² ... 1,5 мм²,
0,2 мм² ... 4 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²
Количество фаз
1
MTBF (IEC 61709, SN 29500)
532525 ч (40 °C)
Материал корпуса
Металл
Рабочая высота
≤ 3000 м (2000 м: 0,6 % / 100 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 %
Вибрация (при эксплуатации)
5 Гц ... 100 Гц, 0,7г (EN 60068-2-6)
UL
UL
Излучение электромагнитных помех
Излучение помех согласно EN 61000-6-4
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-2
Диапазон частот
0,15 МГц ... 80 МГц,
80 МГц ... 6 ГГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
± 6 кВ
Воздушный разряд
± 8 кВ
Примечания
Критерий A,
Критерий A (B для USB)
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Ключ изделия
CMII45
Функция
Сигнальная земля
EN 61010-2-201
II
Коэффициент мощности (cos phi)
0,8
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Возможность применения во всем мире благодаря ручному выбору переменного выходного напряжения на сигнальную клемму|Чистая синусоида на выходе|Разъем USB для соединения, например, с промышленными ПК|Возможность параллельного подключения для различных областей применения|Экономия места благодаря компактной конструкции
Совместимые товары_1
ссылка на артикул1205351, ссылка на артикул2908217, ссылка на артикул2901664, ссылка на артикул2938235, ссылка на артикул2907918, ссылка на артикул2907919, ссылка на артикул1252232
рекомендуется заказать также
ссылка на артикул1212423,ссылка на артикул2303145,ссылка на артикул3001103,ссылка на артикул3003023,ссылка на артикул3030368,ссылка на артикул3032794,ссылка на артикул3044670,ссылка на артикул3247019
Среда передачи
USB 2.0
Сигнал
Сигнал,
± 2 кВ,
1 кВ (асимметричный),
10 В,
30 A/м
Входное напряжение
24 В DC
Интерфейс
USB (Modbus/RTU),
Parallel Port
Количество интерфейсов
1
жесткий (AWG)
30 ... 10,
30 ... 12
Форма привода, головка винта
Прямой шлиц L

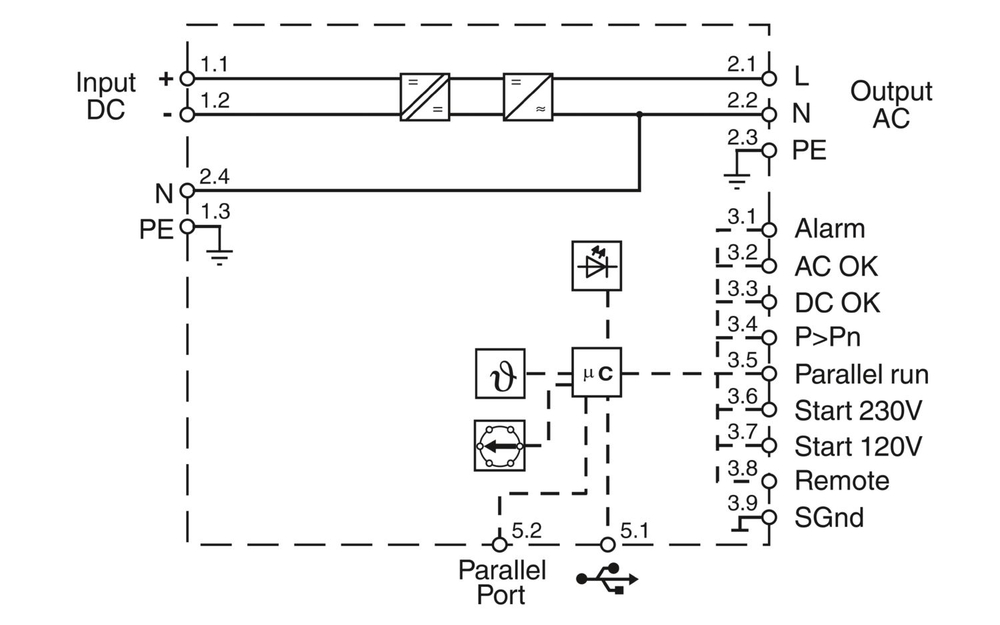

Маркировка разъема
3.5,
3.6,
3.3,
3.4,
3.7,
5.1,
5.2,
3.8,
3.2,
3.1,
3.9
Сигнальная земля SGnd
Сигнальная земля SGnd
Опорный потенциал
для сигнальных входов и выходов
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Крепление
Винты,
Защелки
Развязка по напряжению
да
Малый сигнал
Соединение после SGnd с 2,7 кОм
Сигнал H-уровня
Открыто (200 кОм между Start и SGnd),
Открыто (35 кОм между Remote и SGnd)
Выходной переключающий контакт
Транзисторный выход, активный
Светодиодный индикатор состояния
зеленый,
красный
Наименование, сигнализация
AC OK,
DC OK,
Start 230V,
Start 120V,
Remote,
Сигнал тревоги,
PPn,
Parallel run
Диапазон входных напряжений постоянного тока
20 В DC ... 30 В DC
Форма выходного напряжения
чистая синусоида
Номинальная выходная частота
60 Гц 50 Гц ±0,5 %
Кажущаяся мощность
600 ВА
Эффективная мощность
480 Вт
Коэффициент нелинейных искажений (КНИ/THD)
3 % (линейная нагрузка)
Допустимая перегрузка Сетевое питание
105 % (постоянно)
Электронное ограничение тока
2,5 x IN (200 мс)
Характеристики
возможность блокировки
Макс. длина кабеля
3 м
Сигнальный вход Start
Сигнальный вход Start
Сигнальный вход Remote
Сигнальный вход Remote
Сигнальный выход AC OK
Сигнальный выход AC OK
Тип сигнализации
СИД (зеленый),
Красный СИД
Сигнальный выход DC OK
Сигнальный выход DC OK
Сигнальный выход Alarm
Сигнальный выход Alarm
Сигнальный выход P > PN
Сигнальный выход P PN
Сигнальный выход Parallel run
Сигнальный выход Parallel run
Все характеристики
