Описание

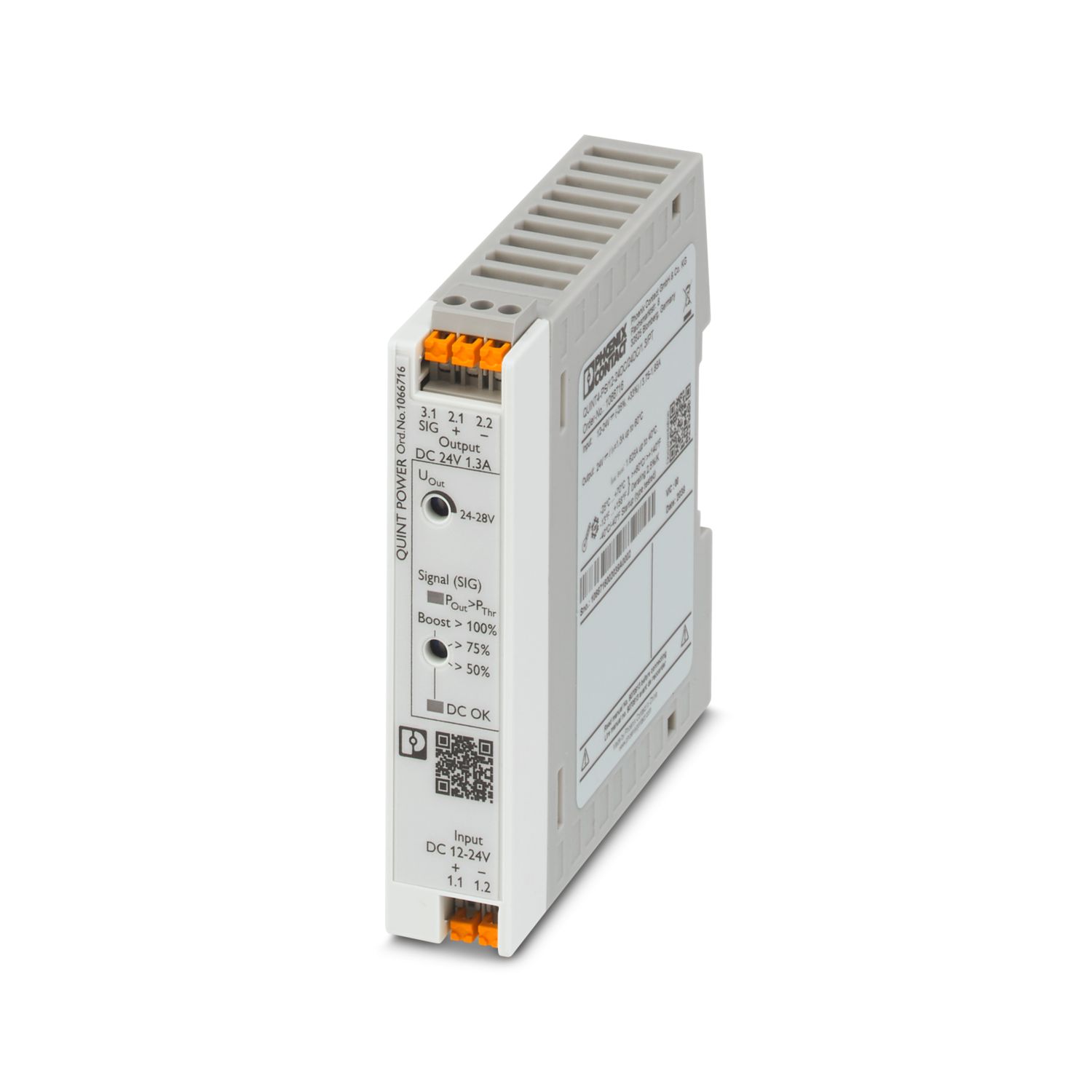

Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажную рейку, вход: 12 В DC - 24 В DC, выход: 24 В DC / 1,3 A
Характеристики
Штрих-код
4055626734262

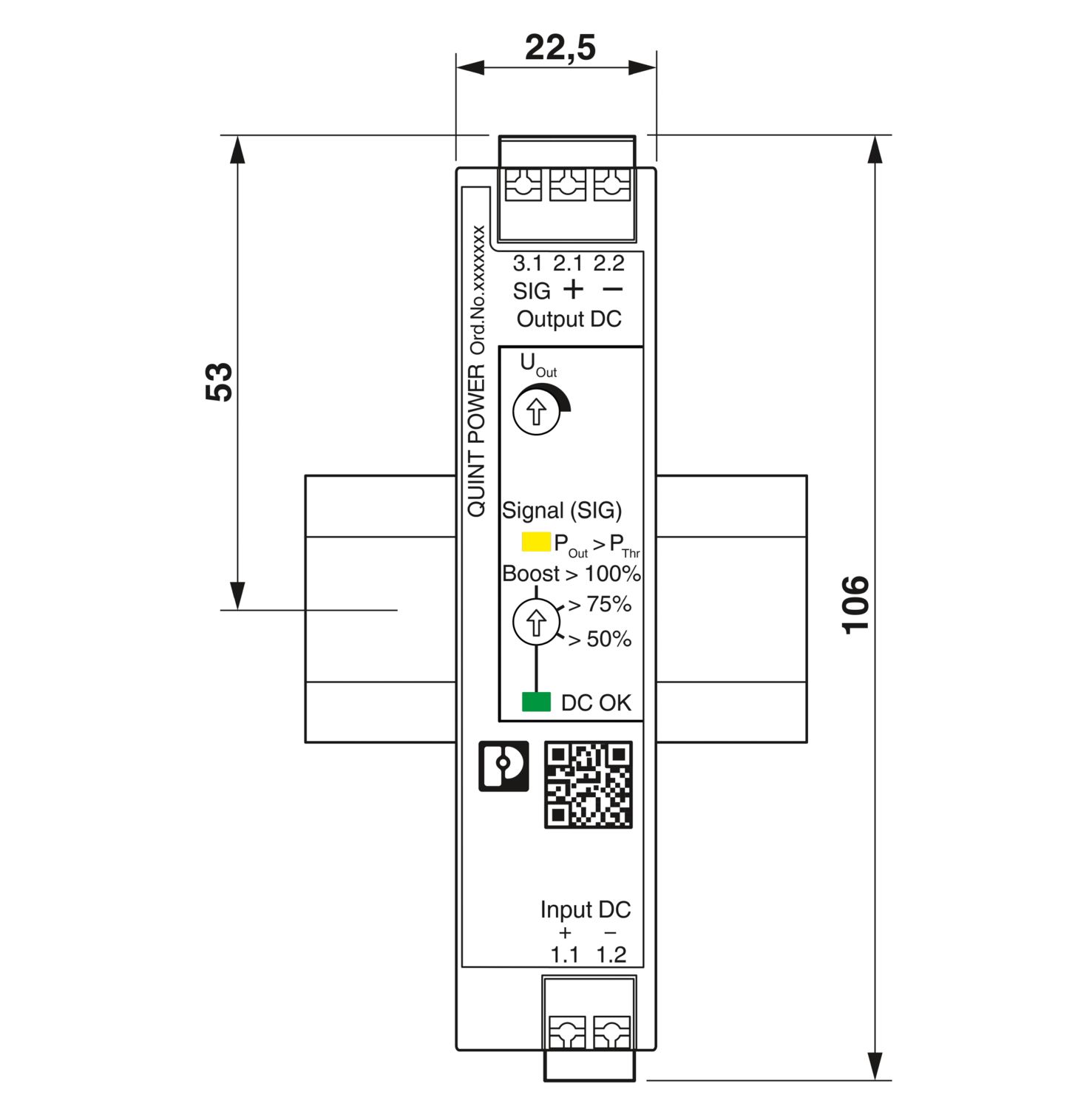

Габариты (ДxШxВ, см):
22.5x106x90
Номер артикула
1066716
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
221,866 g
Вес/шт. (без упаковки)
169 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T12:37:17.337
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/preobrazovatel-dc-dc-quint4-ps-12-24dc-24dc-13-pt-1066716
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Страна происхождения
CN
Серия изделий
QUINT POWER
Маркировка
UL Listed UL 61010-1,
UL Listed UL 61010-2-201,
UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location),
CAN/CSA C22.2 No. 61010-2-201:18,
Схема CB (МЭК 61010-1, МЭК 61010-2-201),
CAN/CSA C22.2 No. 61010-1-12,
DNV GL
Выход
Выход,
1 кВ (Уровень контроля 3 - симметричный),
2 кВ (Уровень контроля 4 - асимметричный)
Частота
50 Гц,
0 Гц,
16,67 Гц
Ударопрочность
18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Дополнительный текст
24 В DC,
Область перемычки и крышки,
60 с,
3 c,
DC, 60 с,
Уровень контроля 2
Стандарты / нормативные документы
EN 55016,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-8,
EN 61000-4-29,
EN 61000-4-9,
EN 61000-4-16,
EN 61000-4-17,
EN 61000-4-18,
EN 61000-4-10
Диапазон входных напряжений
12 В DC ... 24 В DC -25 % ... +33 % (SELV)
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 ммприсоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Время включения, типовое
700 мс (из режима SLEEP MODE)

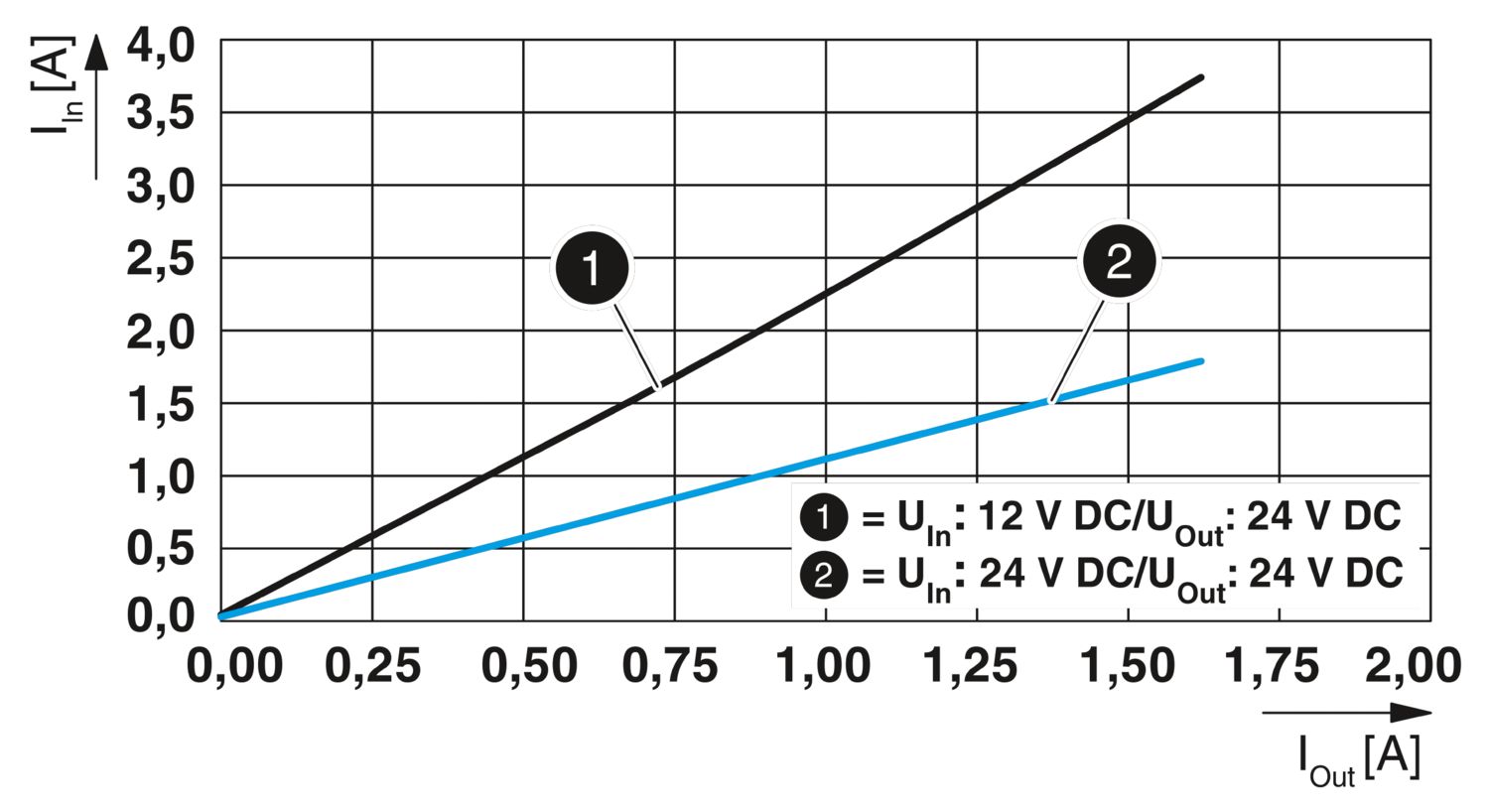

Потребляемый ток
тип. 3,75 A (12 B DC)
Степень защиты
IP20,
II
Время включения
1 c
Падение напряжения
Падение напряжения
Производитель
Phoenix Contact
Импульс пускового тока
тип. 1,6 A
Интеграл импульса тока при включении (I2t)
тип. 0,1 A^2c
Время автономной работы
тип. 19 мс (24 В DC)
Выбор подходящего предохранителя для защиты на входе
10 A ... 16 A (Характеристика B, C, D, K или аналогичная)

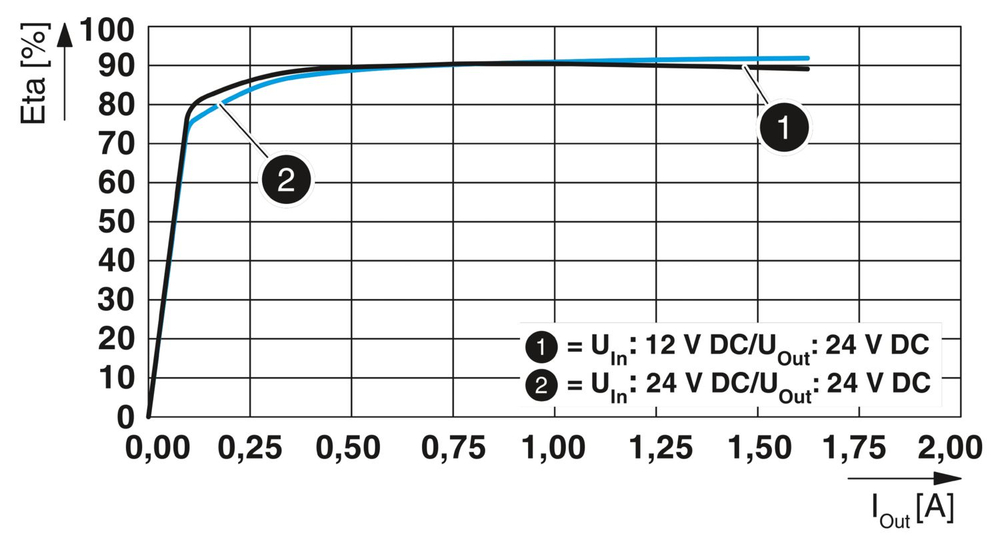

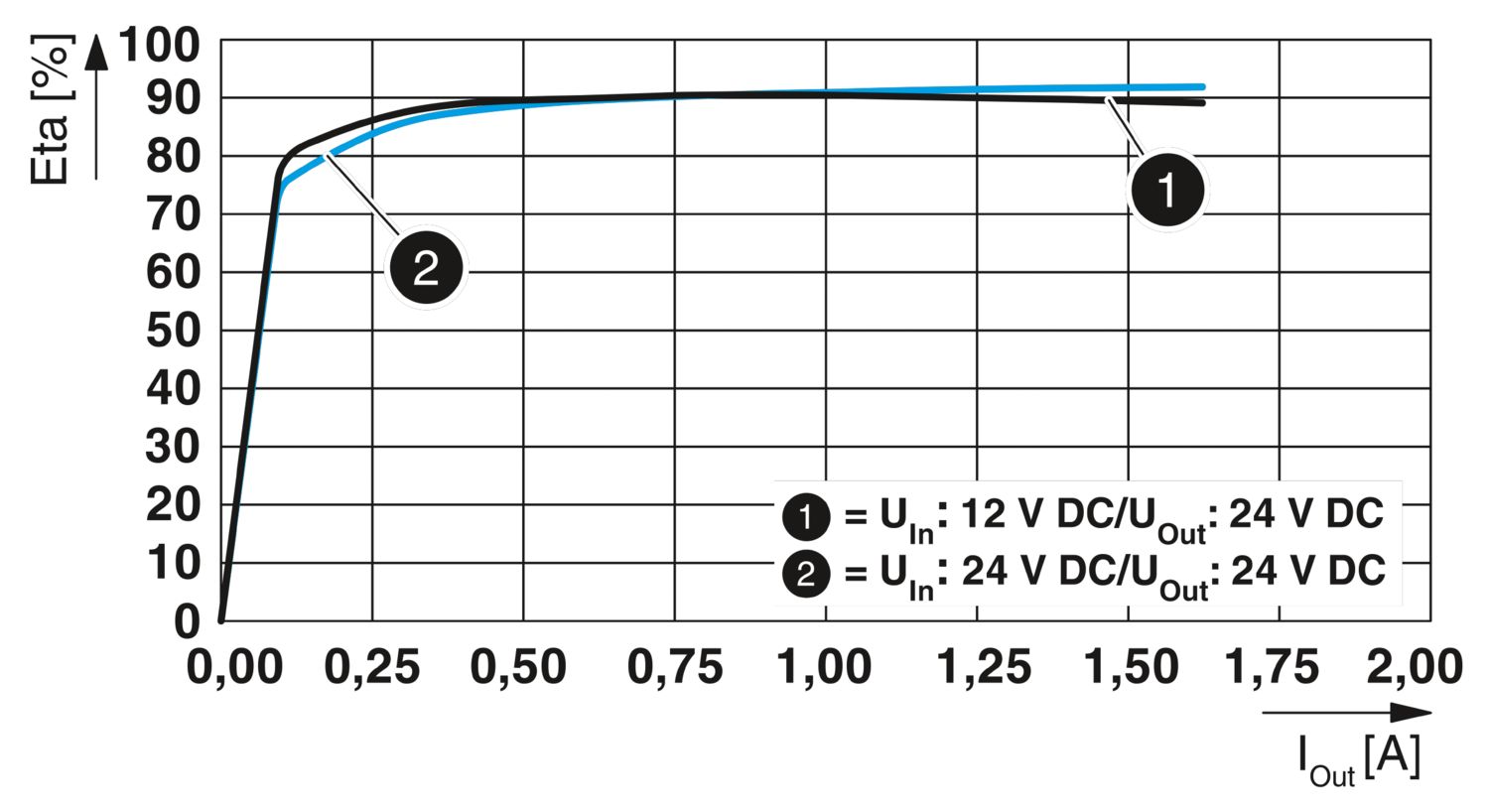

КПД
тип. 91,7 % (24 В DC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (24 В DC, мощность постоянна)
Номинальный ток на выходе (IN)
1,3 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Oграничение рабочих характеристик
60 °C (2,5 %/K от POut nom.)
Выходная мощность (PN)
30 Вт
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
32 В DC
Остаточная пульсация
20 мB(ДА)
Время нарастания
1 c (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
1,3 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
8 Вт
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
2 кВ (Уровень контроля 4 - асимметричный),
1 кВ (Уровень контроля 4 - симметричный)

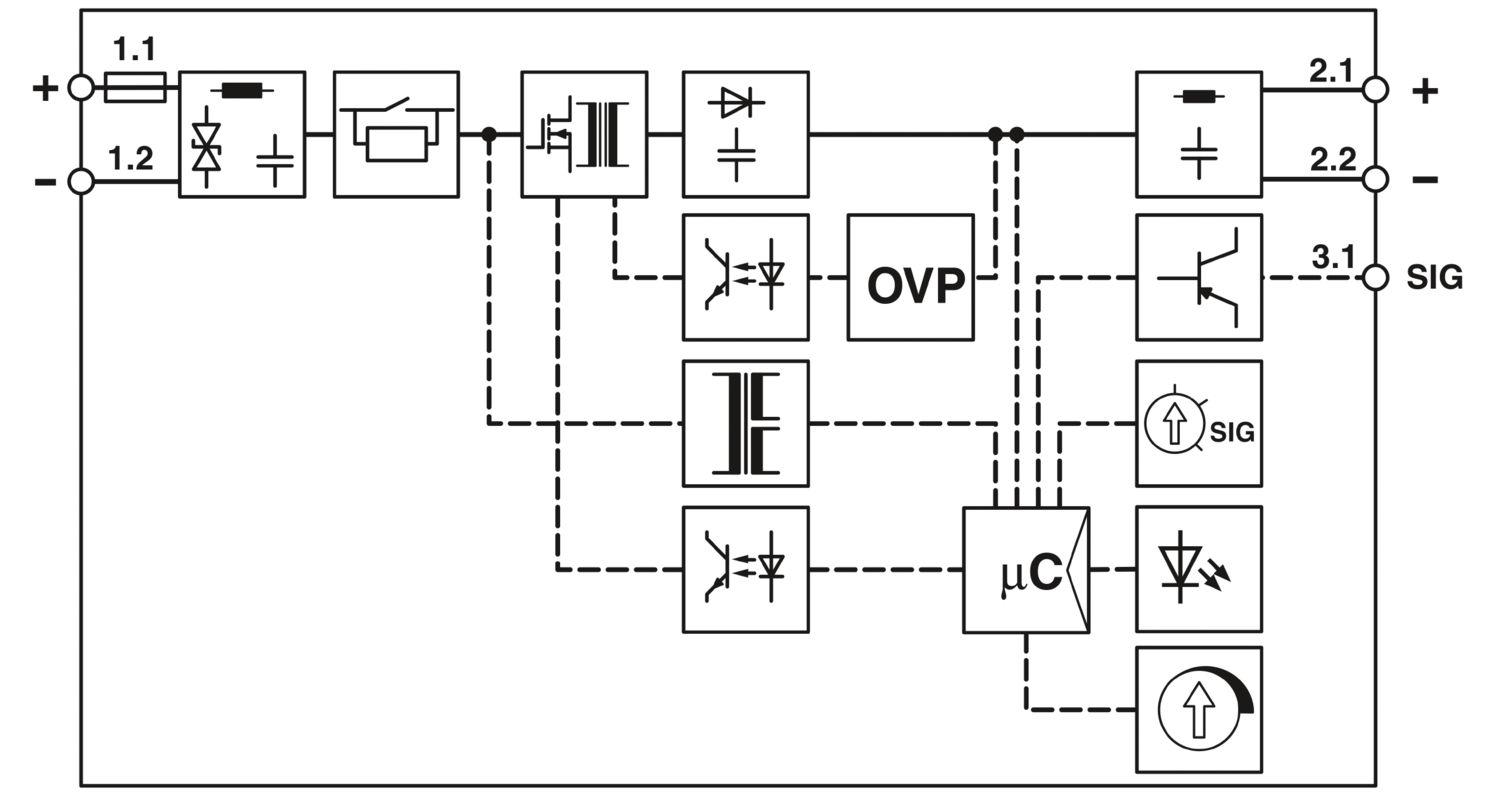

Позиция
1.x,
2.x,
3.x
Соединение провода
Соединение провода
жесткий
0,2 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²
гибкий
0,2 мм² ... 2,5 мм²,
0,5 мм² ... 2,5 мм²,
0,25 мм² ... 2,5 мм²
гибкий с наконечником без пластиковой втулки
0,5 мм² ... 2,5 мм²,
0,25 мм² ... 2,5 мм²
гибкий с наконечником с пластиковой втулкой
0,25 мм² ... 2,5 мм²
Светодиодная сигнализация
Светодиодная сигнализация
Порог сигнала
PThr (СИД горит желтым, выходное напряжение PThr зависит от положения поворотного переключателя)
Количество фаз
1,00

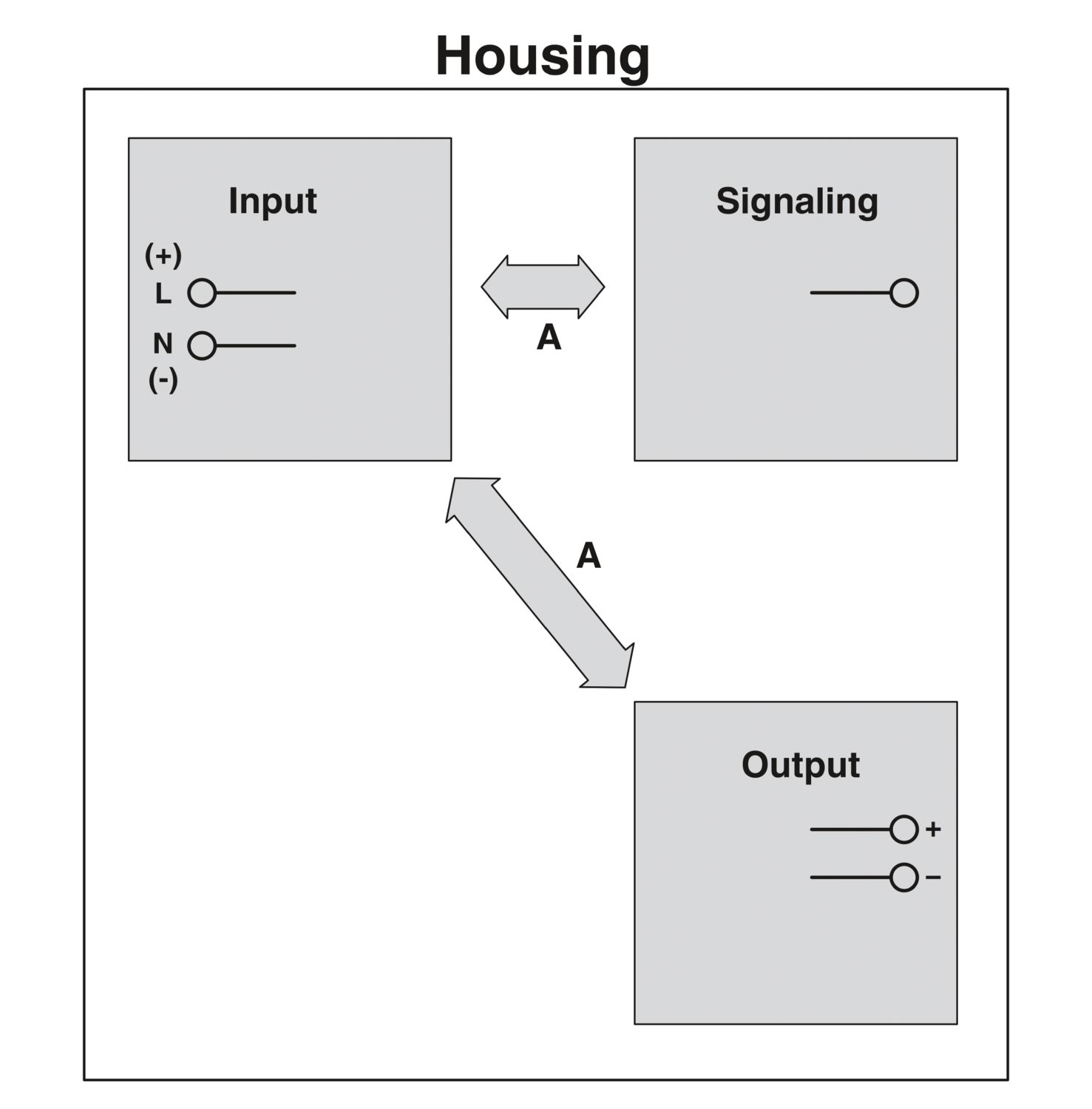

Напряжения изоляции на входе / выходе
2,6 кВ DC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
1999348 ч (25 °C)
Защитное покрытие
нет
Материал корпуса
Пластик
Температура окружающей среды (протестировано по типу запуска)
-40 °C
Рабочая высота
≤ 5000 м (2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм; 15 Гц ... 100 Гц: 2,3 g 90 мин. (согласно МЭК 60068-2-6)
Temp Code
T4 (-25 ... +70 °C; 60 °C, Derating: 2,5 %/K)
EN 61010-1
II (≤ 5000 м)
Противопожарная защита для рельсового транспорта
Противопожарная защита для рельсового транспорта
Обозначение стандарта
Противопожарная защита для рельсовых автомобилей,
Защитное сверхнизкое напряжение,
Электробезопасность (устройств управления и регулирования),
Перепады напряжения в сети питания (пониженное напряжение)
Стандарты/нормативные документы
EN 45545-2 (HL3),
IEC 61010-1 (SELV),
МЭК 61010-1,
EN 55016,
EN 61000-4-29,
Дополнительный основной стандарт EN 61000-6-5 (помехоустойчивость коммутационных устройств), МЭК/EN 61850-3 (энергоснабжение)
Защитное сверхнизкое напряжение
Защитное сверхнизкое напряжение
UL
UL
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Диапазон частот
80 МГц ... 1 ГГц,
1 ГГц ... 6 ГГц,
0,15 МГц ... 80 МГц,
50 Гц ... 60 Гц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 4)
Воздушный разряд
8 кВ (Уровень контроля 3)
Примечания
Критерий A,
Критерий B
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3),
20 В/м (Уровень контроля 3),
100 A/м,
1 кA/м,
300 A/м,
1000 A/м
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Напряжение
10 В (Уровень контроля 3),
10 В,
24 В DC,
1 В,
1 В 10 В,
10 В (длительно),
100 В (1 c),
0,5 кВ,
1 кВ,
10 В 1 В (длительно)
Провал напряжения
70 %,
40 %,
0 %
Количество циклов
0,5 / 1 / 25 циклов,
5 / 10 / 50 циклов,
0,5 / 1 / 5 / 50 циклов
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMDI43
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Температура
40 °C,
30 °C
Время
100 мс,
50 мс,
242000 ч,
160000 ч,
320000 ч
Диапазон номинальных напряжений на входе
12 В DC ... 24 В DC
Входной предохранитель
15 A (быстродействующий, внутренний)
Выходная характеристика
U/I Advanced
Климатический класс
3K3 (согласно EN 60721)
CSA
CSA
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
Требования по ЭМС к помехозащищенности
EN 61000-6-1
Исполнение корпуса
Поликарбонат (PC), UL 94 V0
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Самая сильная сторона выхода: простое расширение установок, надежный запуск тяжелых нагрузок и срабатывание переключателей LS|Разнообразная сигнализация: система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей|Свободный выбор типа соединения: зажим push-in или винтовой зажим
Совместимые товары_1
ссылка на артикул1212546, ссылка на артикул2906032, ссылка на артикул2906031, ссылка на артикул2908713, ссылка на артикул2907916
рекомендуется заказать также
ссылка на артикул1066703,ссылка на артикул2320092,ссылка на артикул2320102,ссылка на артикул2798530,ссылка на артикул2866284,ссылка на артикул3210177,ссылка на артикул3273482,ссылка на артикул3273728
Ток
0,65 A,
1,3 A
Сигнал
Сигнал,
2 кВ (Уровень контроля 4 - асимметричный),
1 кВ (Уровень контроля 4 - симметричный)
Цифровой
0 В DC
Широкий диапазон входных напряжений
да
Макс. электрическая прочность
35 В DC (60 с)
Ограничение импульсного тока включения
тип. 1,6 A
Статичный Boost (IStat.Boost)
1,625 A (≤ 40 °C)
Динамический Boost (IDyn.Boost)
2,6 A (≤ 60 °C (4,9 c))
Выходная мощность (Pстат. Boost)
38 Вт
Выходная мощность (Pдинам. Boost)
60 Вт
Рассогласование статически
1 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование динамически
1 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование Изменение входного напряжения
1 % (статическое изменение нагрузки 10 % ... 90 %)
жесткий (AWG)
22 ... 14,
24 ... 14
Частота переключения
130,00 кГц ... 130,00 кГц (Ступень вспомогательного преобразователя)
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Провалы сетевого напряжения
Провалы сетевого напряжения
SIQ
SIQ
Судостроение
Судостроение
Требования по ЭМС для электростанции
EN 61850-3
Излучение кондуктивных помех DNV GL
Излучение кондуктивных помех DNV GL
DNV
Класс B
Излучение помех DNV GL
Излучение помех DNV GL
Вход/выход/сигнал
асимметричный
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Импульсное магнитное поле
Импульсное магнитное поле
Ассиметричные помехи по цепи питания
Ассиметричные помехи по цепи питания
Тестовый уровень 1
15 Гц 150 Гц (Уровень контроля 3),
100 кГц
Тестовый уровень 2
150 Гц 1,5 кГц (Уровень контроля 3),
1 МГц
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 3)
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 3)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Тестовый уровень 6
0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Переменная составляющая в напряжении постоянного тока
Переменная составляющая в напряжении постоянного тока
Переменная составляющая
10 % (UN)
Затухающая колеблющаяся волна
Затухающая колеблющаяся волна
Вход, выход (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Вход, выход (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Сигналы (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Сигналы (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Пониженное переменное магнитное поле
Пониженное переменное магнитное поле
Сигнальный выход Возможность подбора
Сигнальный выход Возможность подбора
Default
24 В DC
