Описание

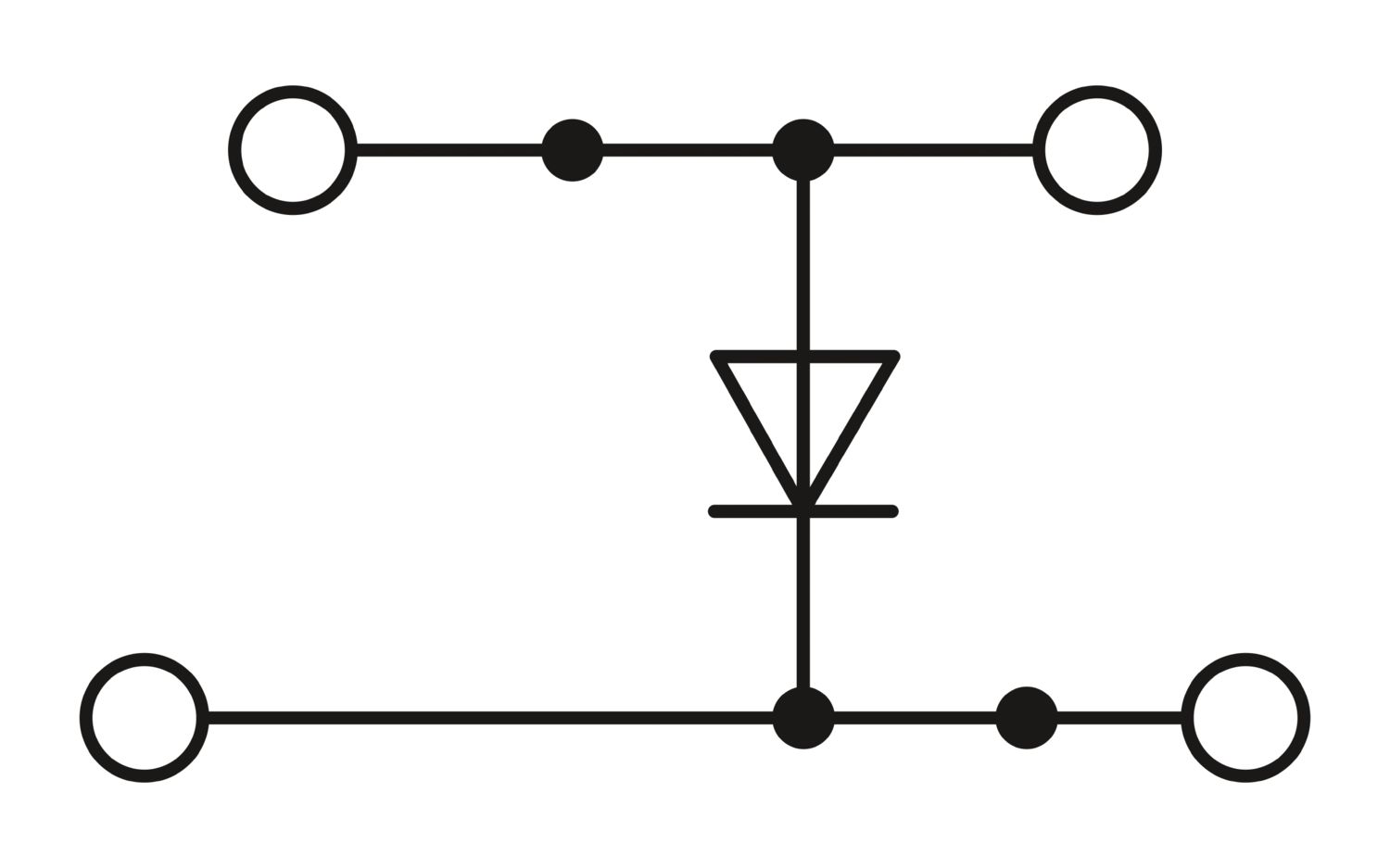

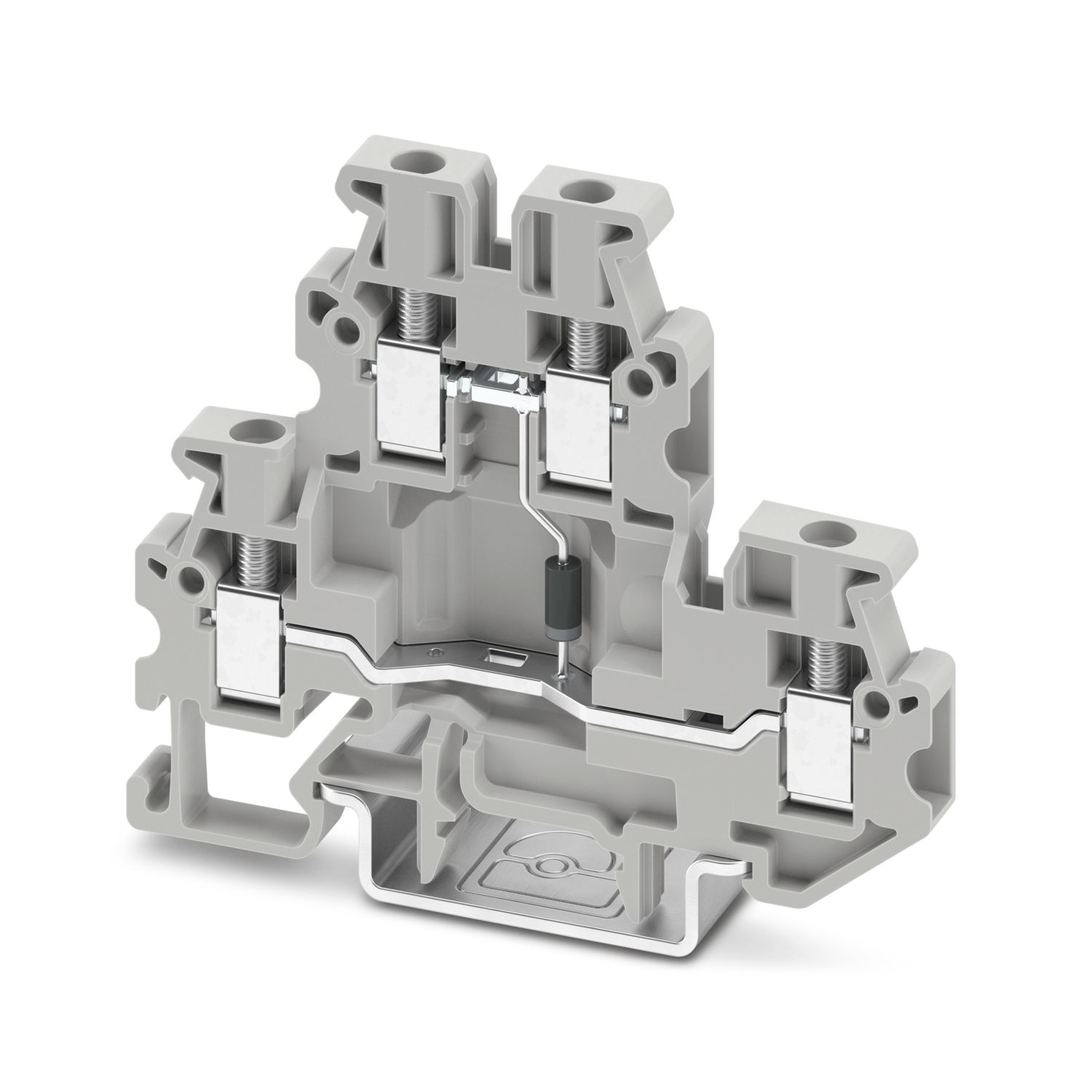

Клеммный блок, Максимальный ток определяется диодом. Встроено: диод BY133G, обратное напряжение: 1300 В, предельно допустимый продолжительный ток: 0,5 A., со встроенным диодом, номинальное напряжение: 500 В, номинальный ток: 0,5 A, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, монтаж: NS 15, NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626732510
Габариты (ДxШxВ, см):
5.2x63.5x59.8
Номер артикула
1066346
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
2,5 мм²
Количество рядов
2
Количество точек подключения
4
Общая информация
Максимальный ток определяется диодом. Встроено: диод BY133G, обратное напряжение: 1300 В, предельно допустимый продолжительный ток: 0,5 A.
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
13,562 g
Вес/шт. (без упаковки)
13,562 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T08:04:00.46
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemmnyi-blok-muttb-25-dio-o-u-1066346
Потенциалы
2
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Длина снятия изоляции
7 мм ... 9 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
4 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,2 мм² ... 1,5 мм²
Номинальный ток
0,5 A
Максимальный ток нагрузки
0,5 A
Номинальное напряжение
500 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Крепление на носителе
Крепление на носителе
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
2 жестких провода одинакового сечения AWG
24 ... 16 (пересчитано согласно МЭК)
2 гибких провода одинакового сечения AWG
24 ... 16 (пересчитано согласно МЭК)
Тип компонента
Диод BY133G
Запирающее напряжение
1300 В
Производитель
Phoenix Contact
Ключ изделия
BE1164
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Преимущества
Разнообразные двухъярусные диодные клеммы могут использоваться для выполнения целого ряда задач в области коммутирования устройств|Экономия пространства благодаря компактной конструкции и возможности монтажа на несущей рейке 15 мм|Хороший обзор благодаря маркировке всех клемм|Простое разветвление цепей с помощью стандартных вставных перемычек
