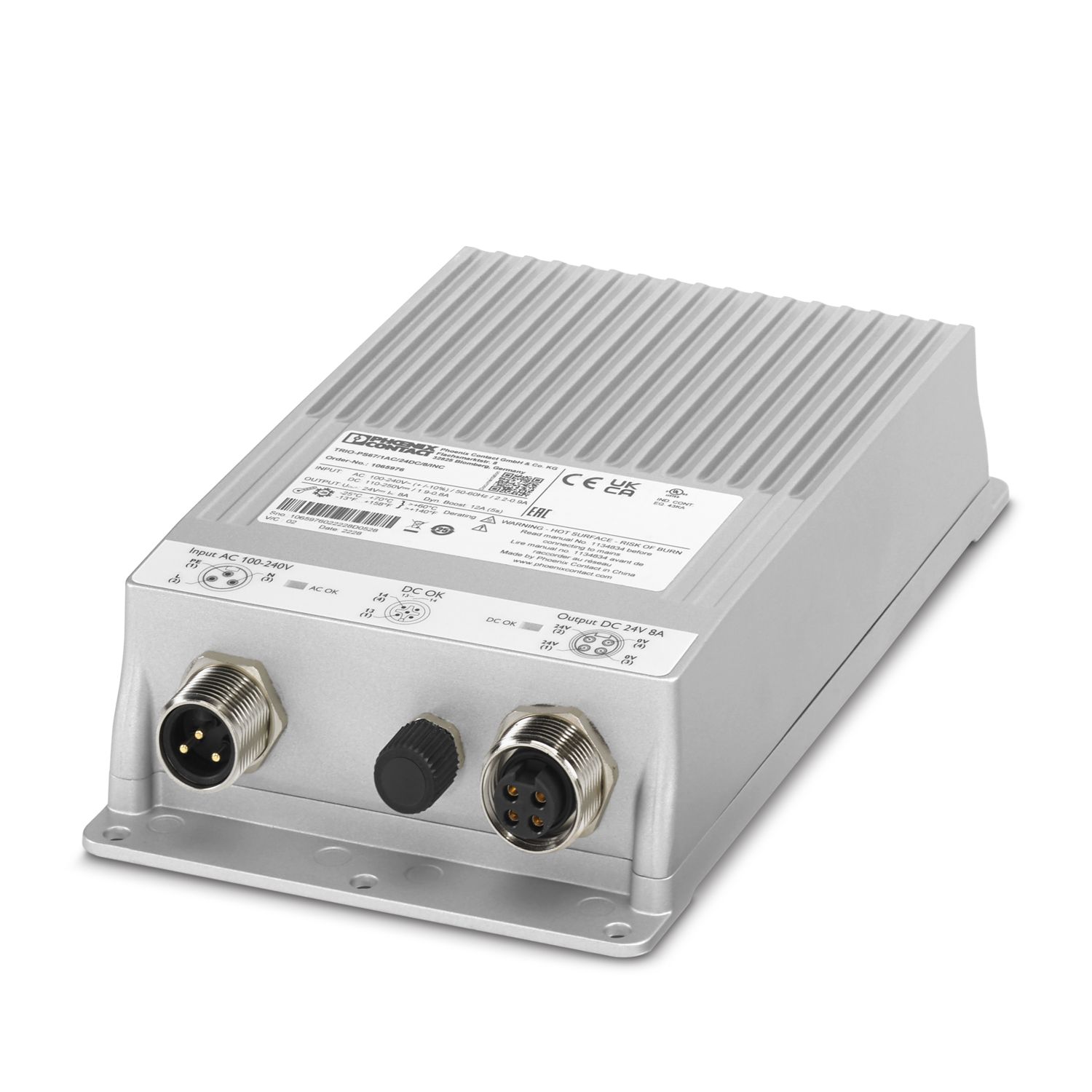

Импульсный источник питания TRIO POWER, Круглые штекерные соединители 7/8", Настенный монтаж, вход: 1-фазный, выход: 24 В DC / 8 A
Характеристики
Штрих-код
4055626731032

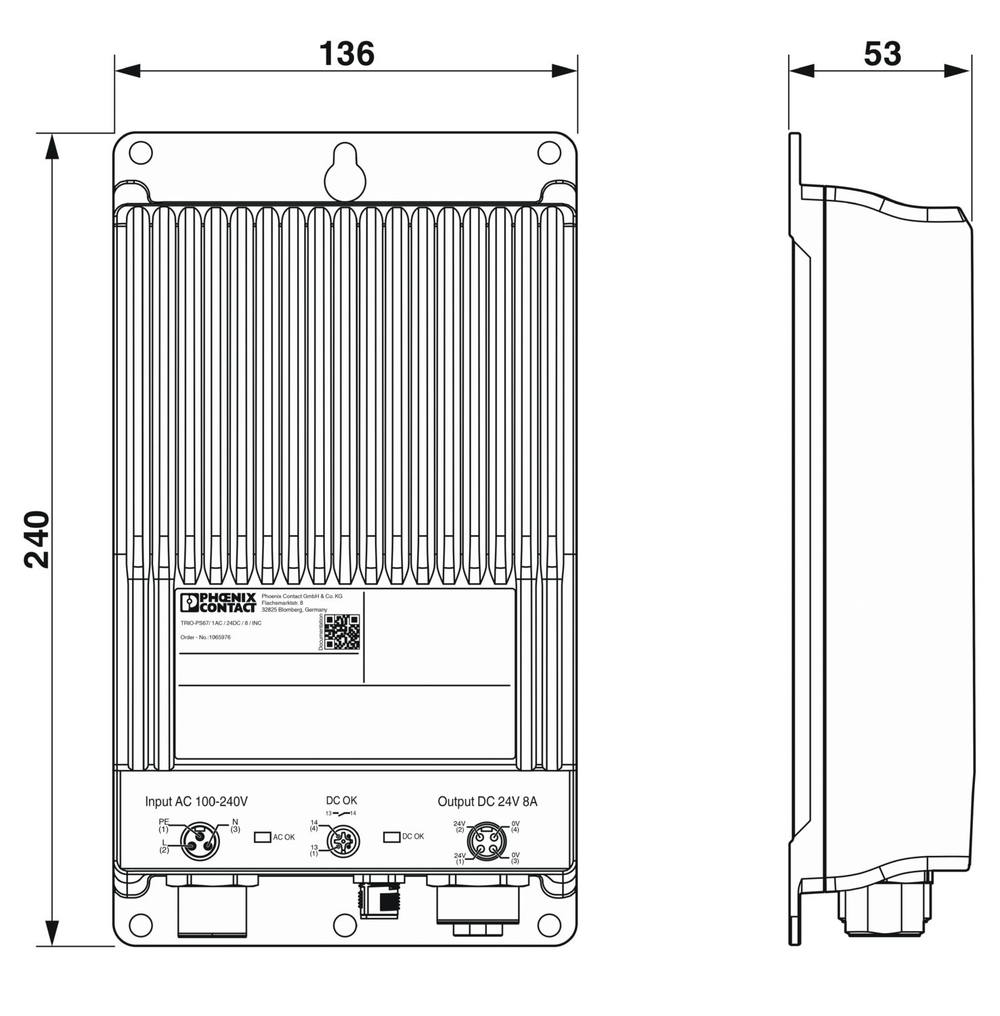

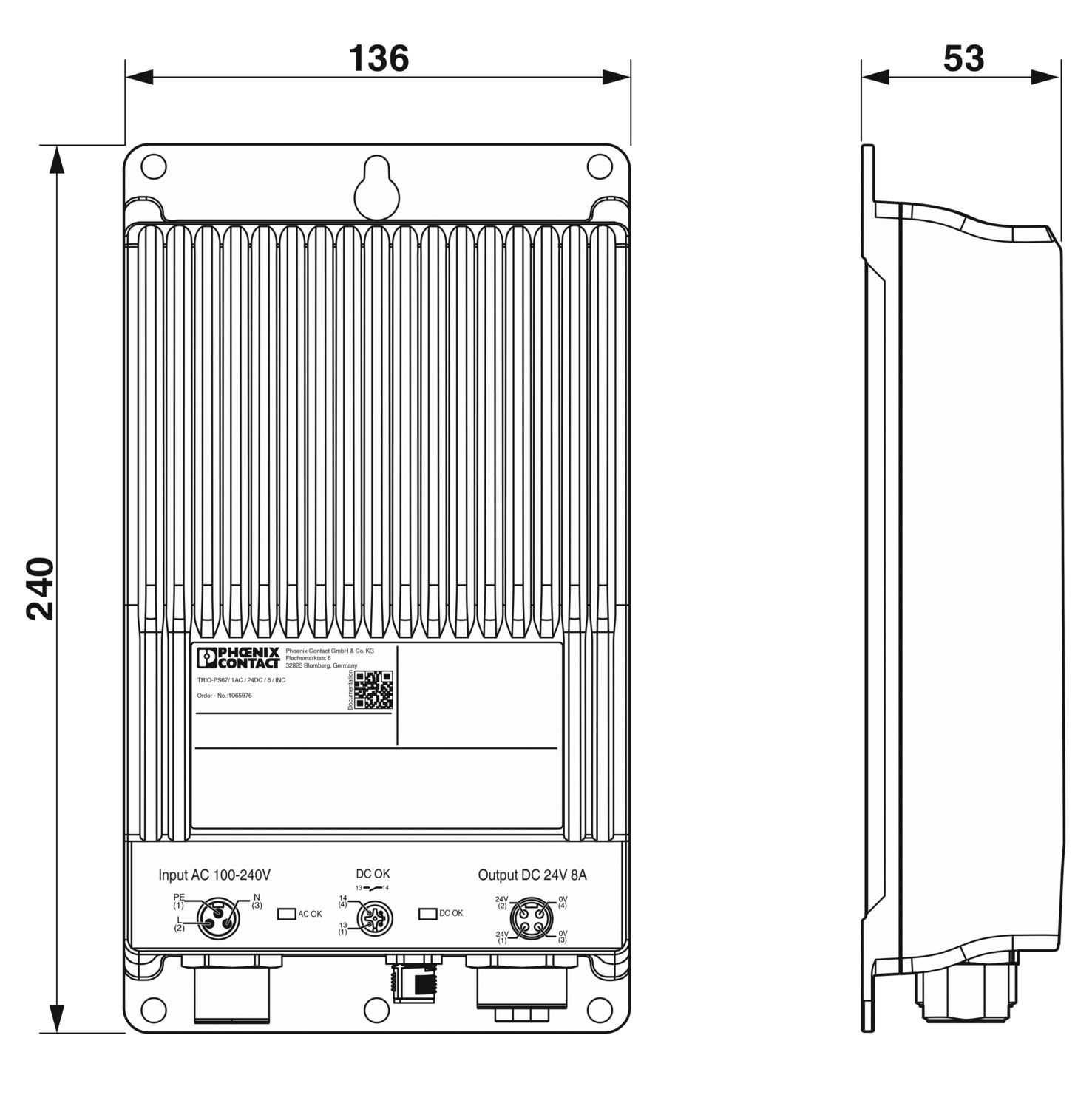

Габариты (ДxШxВ, см):
136x240x53
Номер артикула
1065976
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 753 g
Вес/шт. (без упаковки)
1 312 g
Цвет
зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T08:04:00.46
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/istocniki-pitania-trio-ps67-1ac-24dc-8-inc-1065976
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2 (МЭК 61010-1)
Тип подключения
Круглые штекерные соединители 7/8",
Круглый разъем М12
Номинальное напряжение
24 В DC ±1 % (SELV)
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 70 °C (Ухудшение характеристик 60 °C: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Настенный монтаж
Номер таможенного тарифа
85044095
Страна происхождения
CN
Серия изделий
TRIO POWER
Допустимая отн. влажность воздуха (при эксплуатации)
≤ 100 % (при 25 °C, без выпадения конденсата)
Маркировка
UL/C-UL Listed UL 61010-1,
UL/C-UL Listed UL 61010-2-201
Выход
Выход,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Частота
50 Гц
Ударопрочность
18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Стандарты / нормативные документы
EN 55016,
EN 61000-3-2,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-11,
EN 61000-6-3
Диапазон входных напряжений
100 В AC ... 240 В AC ±10 %,
110 В DC ... 250 В DC ±10 %
Защитная схема
Защита от перенапряжений при переходных процессах; Варистор
Максимальное напряжение переключения
30 В AC/DC
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Индикатор состояния
LED,
2 x СИД (зеленых)
Потребляемый ток
2,2 A (100 В AC),
1,9 A (110 В DC)
Степень защиты
I,
IP67
Время включения
1 c
Падение напряжения
Падение напряжения
Ток длительной нагрузки
100 мА
Производитель
Phoenix Contact
Режим AC
Режим AC
Структура сети
Сеть звезда (TN, TT, IT (PE))
Стандартное сетевое напряжение
120 В AC
Тип напряжения питания
Перем. ток,
Пост. ток
Импульс пускового тока
≤ 25 A (стандартный (типовой))
Интеграл импульса тока при включении (I2t)
0,5 A^2c
Диапазон частот (fN)
50 Гц ... 60 Гц ±10 %
Время автономной работы
15 мс (120 В AC),
15 мс
Выбор подходящего предохранителя для защиты на входе
6 A ... 16 A (US/CAN: branch circuit protection 20 A) (Характеристика B, C, D, K или аналогичная)
Ток утечки на PE
3,5 мА
Режим DC
Режим DC
КПД
тип. 91 % (120 В AC)
Номинальный ток на выходе (IN)
8 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да

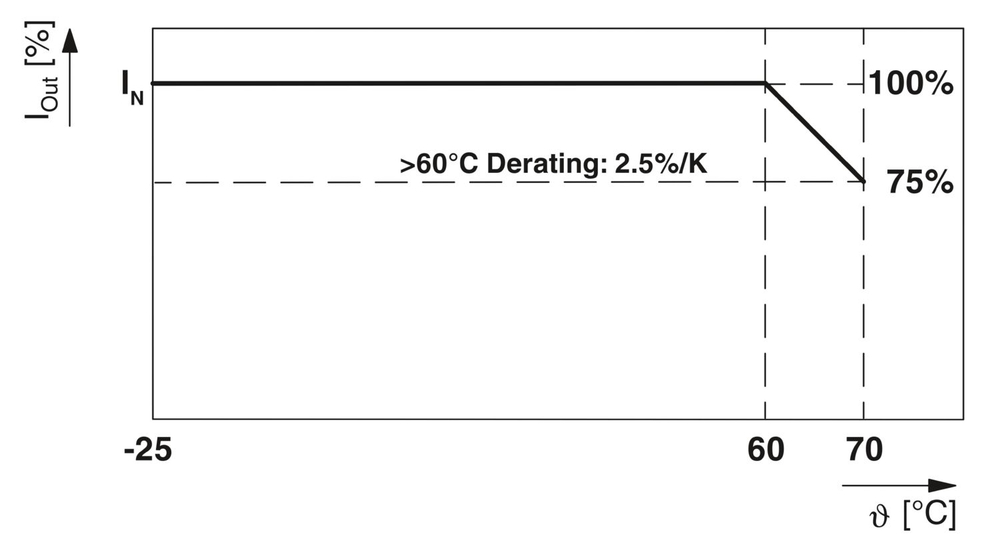

Oграничение рабочих характеристик
60 °C ... 70 °C (2,5 %/K)
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
≤ 30 В DC
Остаточная пульсация
≤ 10 мB(ДА)
Рассогласование
1 % (статическое изменение нагрузки 10 % ... 90 %)
Время нарастания
≤ 12 мс (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
8 Вт (120 В AC)
Рассеиваемая мощность, номинальная нагрузка, макс.
18 Вт (120 В AC)
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
4 кВ (Уровень контроля 3 - асимметричный),
2 кВ (Уровень контроля 4 - симметричный)
Виды подачи сигнала
СИД
Количество фаз
1
Напряжения изоляции на входе / выходе
3 кВ AC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
1200000 ч (25 °C)
Защитное покрытие
нет
Материал корпуса
Металл
Температура окружающей среды (протестировано по типу запуска)
-40 °C

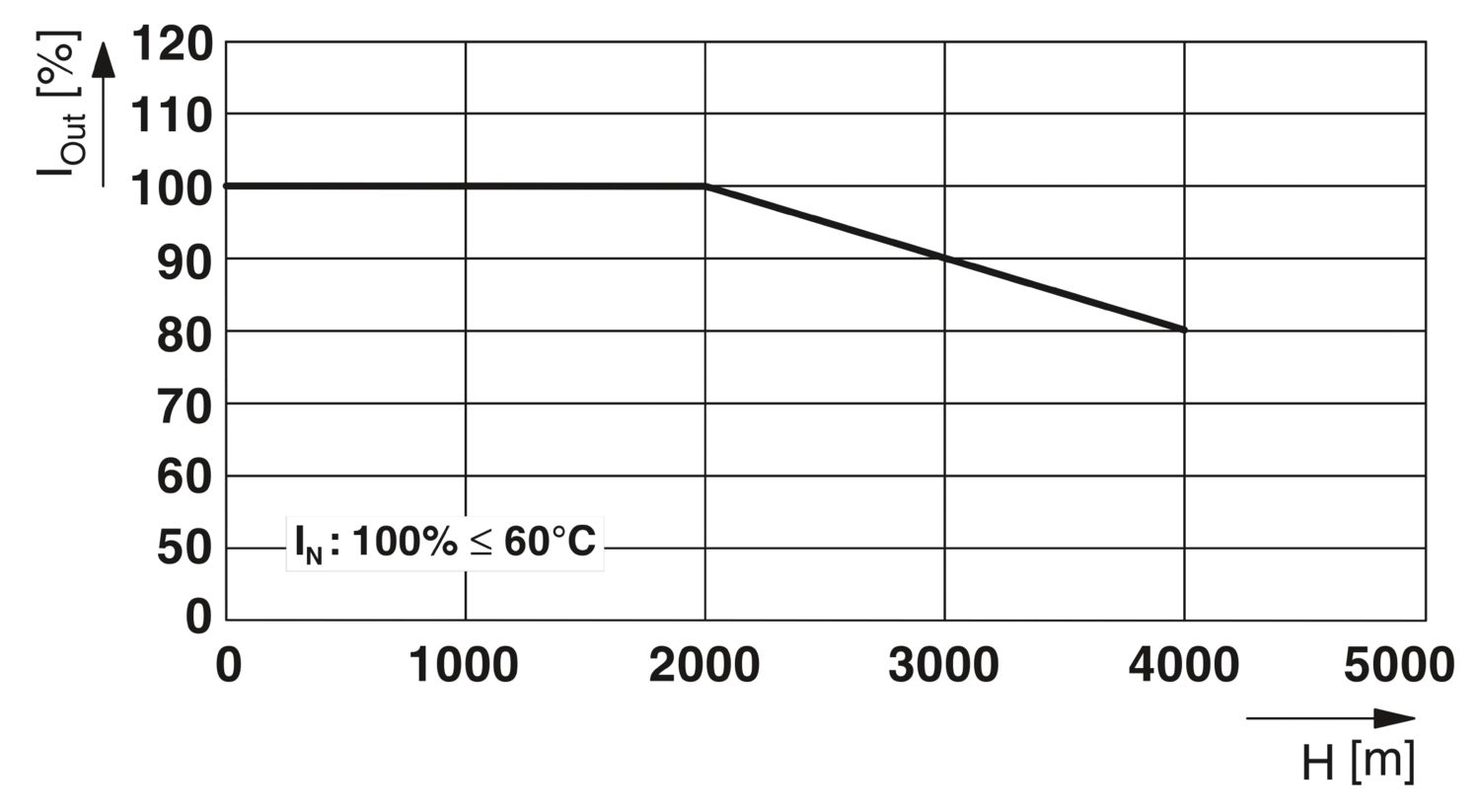

Рабочая высота
≤ 4000 м (2000 м, изменение хар-к: 10 %/1000 м)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 100 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
EN 61010-1
III (≤ 2000 м)
Обозначение стандарта
Электробезопасность,
Защитное сверхнизкое напряжение,
Безопасное разделение,
Устройства электропитания для низкого напряжения с выходом постоянного тока,
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов,
Предельные значения гармонических искажений,
Степень защиты с помощью корпуса (IP)
Стандарты/нормативные документы
МЭК 61558-2-16,
EN 61204-3,
МЭК 61010-1,
EN 55016,
EN 61000-3-2,
EN/МЭК 60529,
EN 55011 (EN 55022)
Электробезопасность
Электробезопасность
Защитное сверхнизкое напряжение
Защитное сверхнизкое напряжение
Безопасное разделение
Безопасное разделение
Устройства электропитания для низкого напряжения с выходом постоянного тока
Устройства электропитания для низкого напряжения с выходом постоянного тока
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
Правила техники безопасности для электрических устройств измерения, управления и регулирования, а также лабораторных приборов
UL
UL
Излучение электромагнитных помех
Излучение кондуктивных помех согласно EN 61000-6-3 (жилая и промысловая зона) и EN 61000-6-4 (промышленная среда)
Помехоустойчивость
Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда)
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Токи высшей гармоники
Токи высшей гармоники
Диапазон частот
80 МГц ... 1 ГГц,
0,15 МГц ... 80 МГц,
1 ГГц ... 2 ГГц,
2 ГГц ... 6 ГГц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
6 кВ (Уровень контроля 3)
Примечания
Критерий A
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3)
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Вход / выход
асимметричный
Напряжение
10 В (Уровень контроля 3),
230 В AC
Провал напряжения
70 %,
40 %,
0 %
Количество циклов
25 циклов,
10 циклов,
1 цикл
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMPF13
Диапазон номинальных напряжений на входе
100 В AC ... 240 В AC,
110 В DC ... 250 В DC
Диапазон частот AC
50 Гц ... 60 Гц ±10 %
Номинальная потребляемая мощность
285 ВА

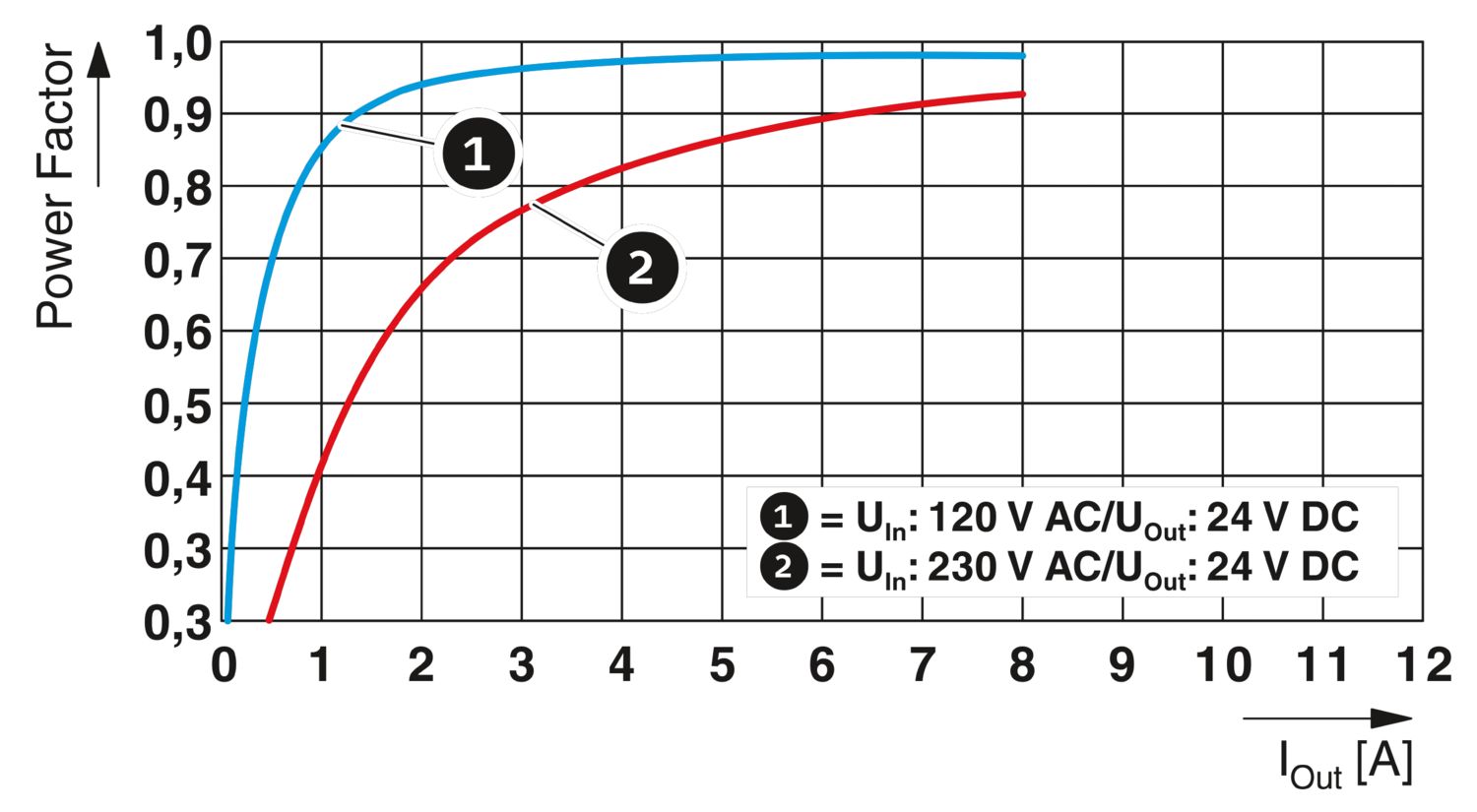

Коэффициент мощности (cos phi)
0,93,
93
Входной предохранитель
6,3 A (внутренний (защита модуля))
Выходная мощность
192 Вт
Сигнальный выход: Светодиодный индикатор состояния
Сигнальный выход: Светодиодный индикатор состояния
Климатический класс
4K26 (EN 60721-3-4)
Напряжение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Излучение радиопомех согл. EN 55011
EN 55011 (EN 55022) класс B, использование в промышленных и жилых помещениях
Исполнение корпуса
алюминий (AlMg3)
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Преимущества
Прямой монтаж на потребителе в поле экономит длину провода и освобождает место в электрошкафу|Высокая степень готовности оборудования в экстремальных условиях окружающей среды (температура, пыль и вода) благодаря прочному алюминиевому корпусу|Высокая ударо- и вибростойкость и электрическая прочность|Улучшенные возможности диагностики в полевых условиях благодаря светодиоду DC OK
Совместимые товары_1
ссылка на артикул1521300, ссылка на артикул1521313, ссылка на артикул1521326, ссылка на артикул1521339, ссылка на артикул1424652, ссылка на артикул1669822
Кодирование
A
Сигнал
Сигнал,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 2 - асимметричный)
Цифровой
30 В AC 30 В DC 100 мА
Тип фиксатора
Винтовое крепление,
M12
Макс. электрическая прочность
≤ 300 В AC 15 c
Ограничение импульсного тока включения
тип. 25 A (через 1 мс)
Динамический Boost (IDyn.Boost)
12 A (5 с)
По умолчанию
закрыт
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Напряжение включения
75 В AC,
≥ 95 В DC
Напряжение отключения
70 В AC,
95 В DC
Сигнал: DC OK
Сигнал: DC OK
Сигнал реле 13/14
Сигнал реле 13/14
Число контактов
3,
4,
5
Наименование, сигнализация
AC OK,
DC OK
AC OK
ACIn 0,55 x ACN (ACN = 90 B AC)
DC OK
UOUT 0,9 x UN (UN = 24 B DC)
Предельные значения гармонических искажений
Предельные значения гармонических искажений
Степени защиты за счет корпуса (IP)
Степени защиты за счет корпуса (IP)
