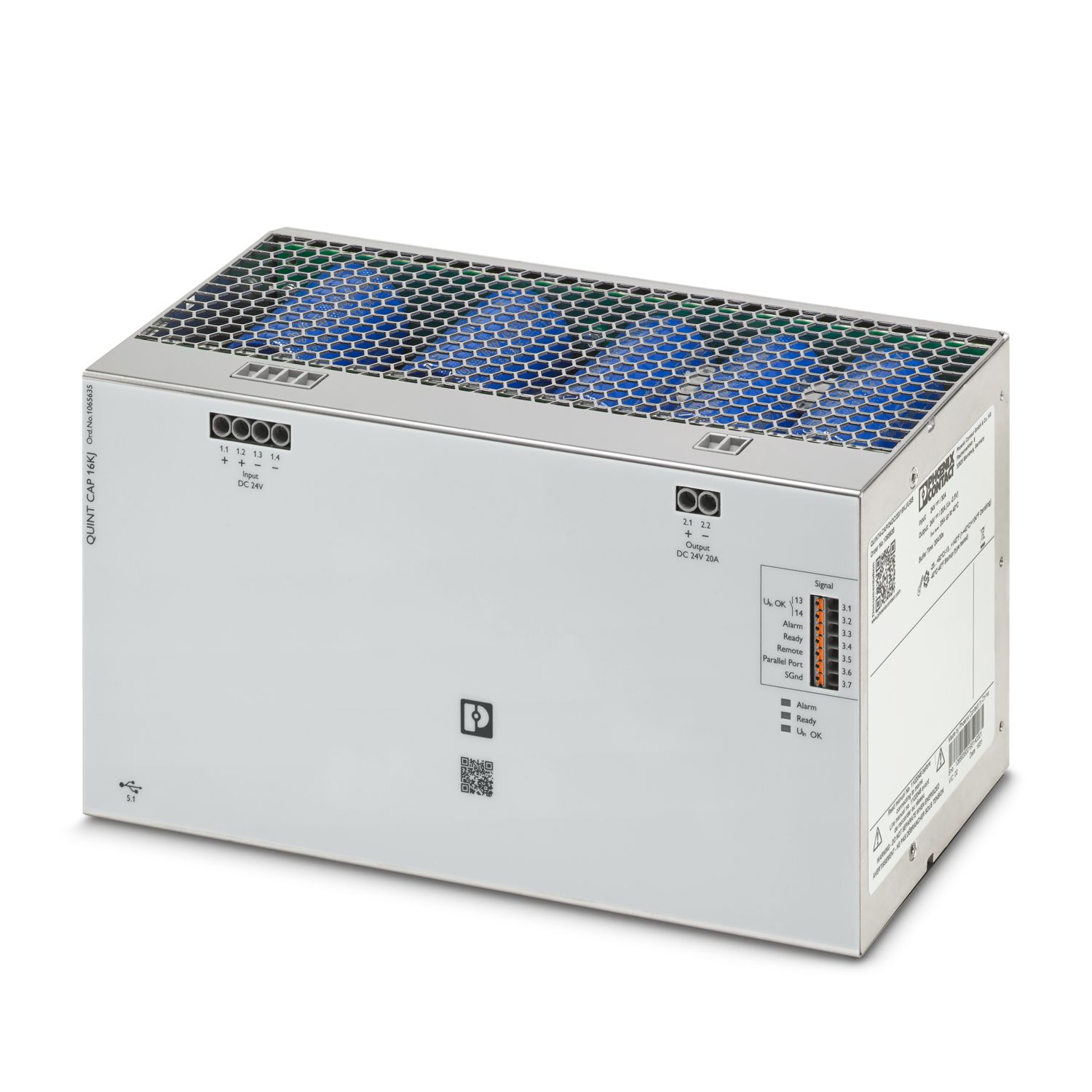

1065635 - QUINT4-CAP/24DC/20/16KJ/USB - ИБП постоянного тока со встроенной емкостью

Name: 1065635 - QUINT4-CAP/24DC/20/16KJ/USB - ИБП постоянного тока со встроенной емкостью
SKU: 1065635 - QUINT4-CAP/24DC/20/16KJ/USB
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

1065635 - QUINT4-CAP/24DC/20/16KJ/USB - ИБП постоянного тока со встроенной емкостью

Характеристики

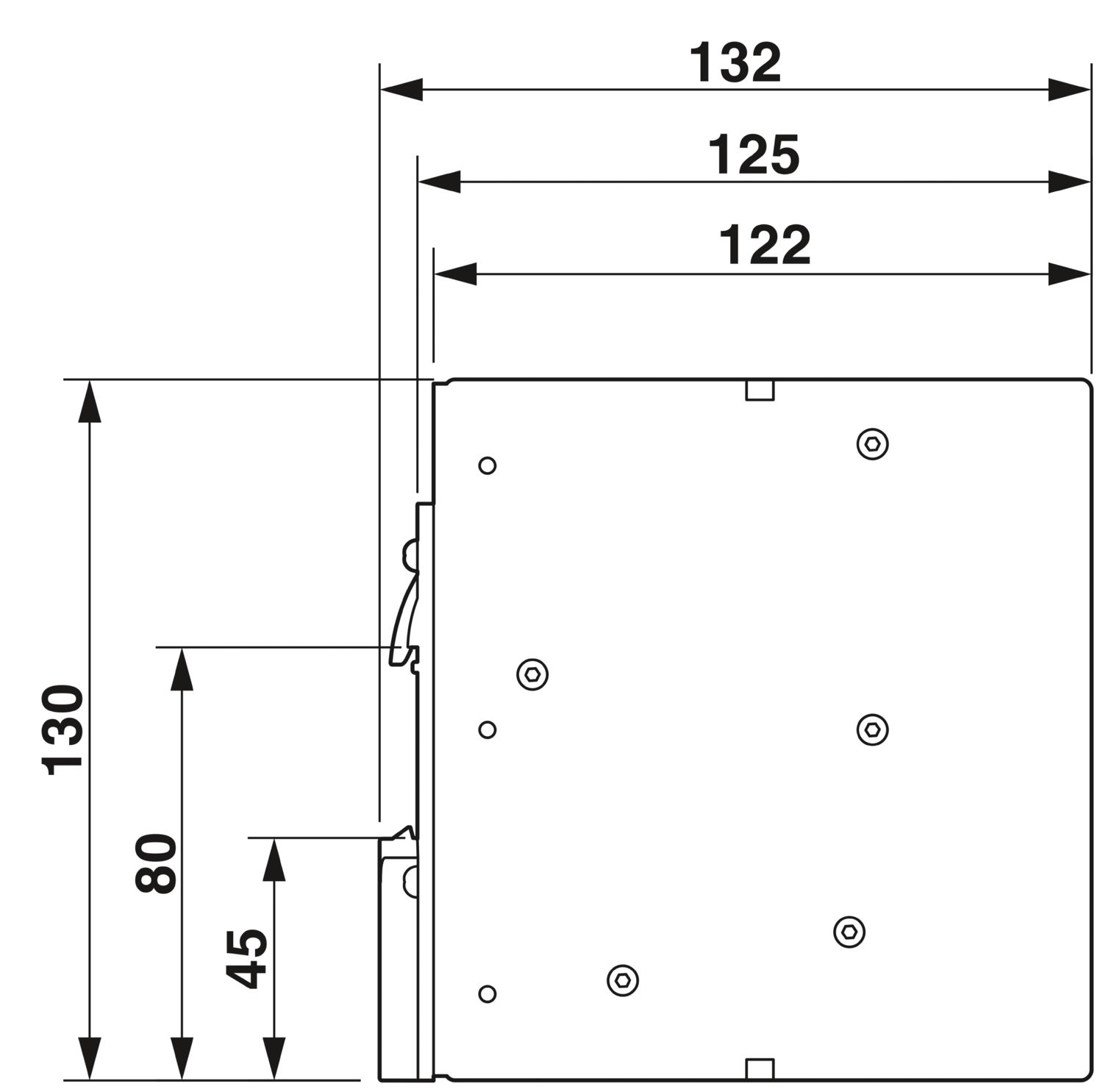

Габариты (ДxШxВ, см):

244x130x125

Номер артикула:

1065635

Общая информация:

Общая информация

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

3 360 g

Вес/шт. (без упаковки):

2 856 g

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-01-30T08:04:00.46

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/emkostnyi-modul-quint4-cap-24dc-20-16kj-usb-1065635

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

II, Категория перенапряжения

Степень загрязнения:

Тип подключения:

Винтовые зажимы, Зажимы Push-in, MINI-USB тип B

Момент затяжки:

0,5 Нм ... 0,6 Нм

Длина снятия изоляции:

8 мм

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-25 °C ... 60 °C (40 °C Derating: 1 %/K)

Температура окружающей среды (хранение/транспорт):

-40 °C ... 60 °C

Тип монтажа:

Установка на монтажную рейку

Номер таможенного тарифа:

85322900

Страна происхождения:

Серия изделий:

ИБП постоянного тока QUINT со встроенной емкостью

Маркировка:

CAN/CSA-C22.2 No. 61010-1-12, UL 61010-1, UL 61010-2-201, UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location), UL 121201, CAN/CSA C22.2 No. 61010-2-201:14, CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location), IEC 61010-1

Выход:

Выход, 2 кВ (Уровень контроля 3 - асимметричный)

Ударопрочность:

30г, 18 мс, в каждом направлении (согласно МЭК 60068-2-27)

Стандарты / нормативные документы:

EN 55016, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6

Диапазон входных напряжений:

22,5 В DC ... 30 В DC

Электромагнитная совместимость:

Соответствие директиве EMV 2014/30/EU

Указания по монтажу:

присоединяемый: горизонтально 0 мм, вертикально 50 мм

Монтажное положение:

горизонтальная DIN-рейка NS 35, EN 60715

Степень защиты:

IP20, III (Специальное приложение (SELV))

Время включения:

1 мс (Буферный режим работы)

Выходное напряжение:

24 В DC, 24 В AC (UN - 1 В (стандартное)), макс. 30 В, 24 В (UN - 1 В (стандартное))

Производитель:

Phoenix Contact

Импульс пускового тока:

≤ 7 A (≤ 4 мс)

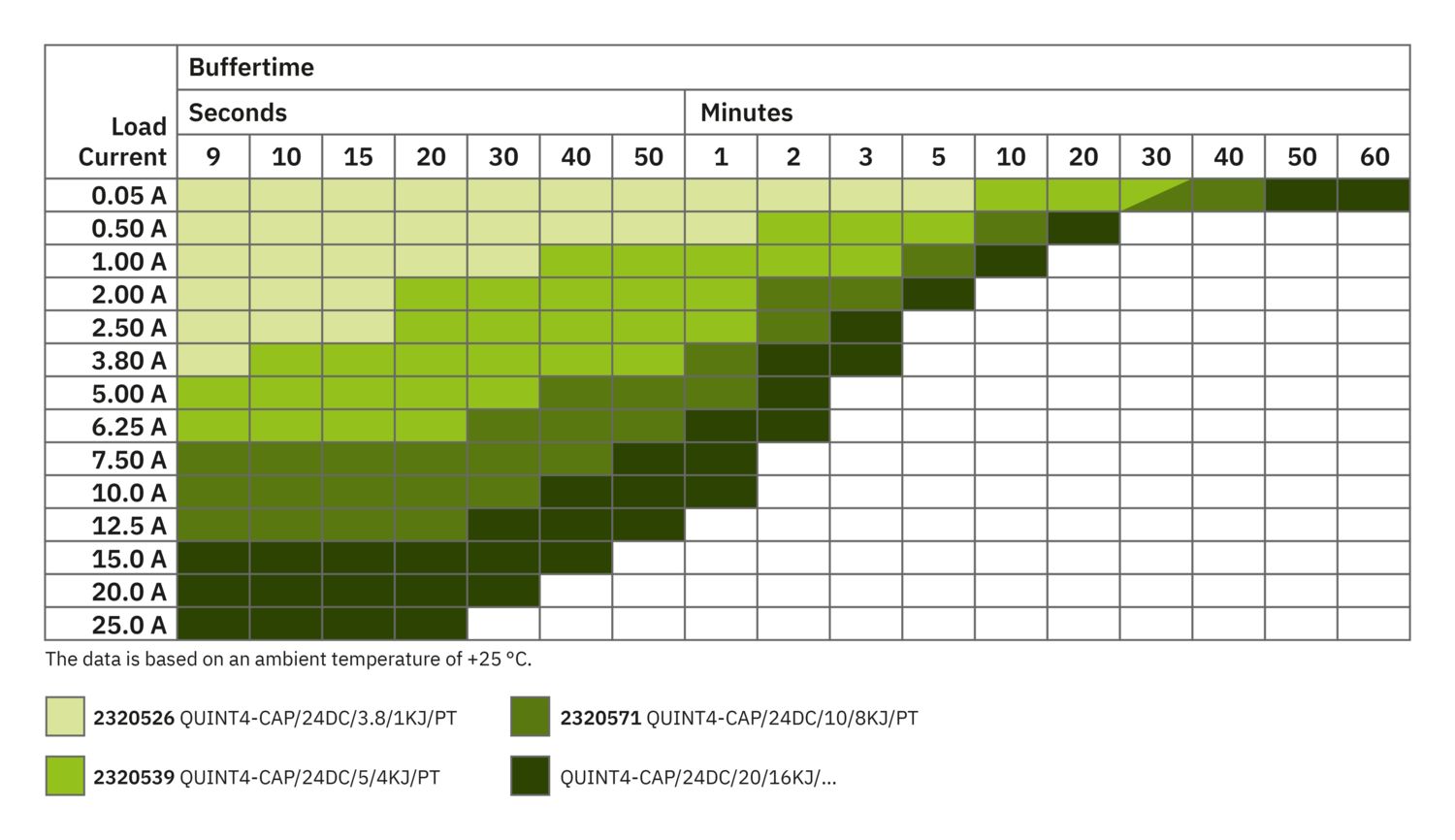

Время автономной работы:

4 мин (2,5 A)

Режим DC:

Режим DC

КПД:

98 % (при заряженном энергоаккумуляторе)

Защищен от короткого замыкания:

да, да (С входным предохранителем)

Устойчивость в холостом режиме:

да

Возможность параллельного подключения:

да

Возможность последовательного подключения:

нет

Вход:

Вход, 2 кВ (Уровень контроля 3 - асимметричный)

Позиция:

1.x, 2.x, 3.x, 5.x

Технология подключения:

Технология подключения

Обозначение полюсов:

1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-), 2.1 (+), 2.2 (-), 3.1 (13), 3.2 (14), 3.3 (Alarm), 3.4 (Ready), 3.5 (Remote), 3.6 (Parallel Port), 3.7 (SGnd)

Соединение провода:

Соединение провода

жесткий:

0,2 мм² ... 6 мм², 0,2 мм² ... 1 мм², 0,2 мм² ... 1,5 мм²

гибкий:

0,2 мм² ... 1,5 мм², 0,2 мм² ... 4 мм²

гибкий с наконечником без пластиковой втулки:

0,25 мм² ... 4 мм², 0,2 мм² ... 1 мм²

гибкий с наконечником с пластиковой втулкой:

0,2 мм² ... 0,75 мм², 0,25 мм² ... 4 мм²

MTBF (IEC 61709, SN 29500):

1839057 ч (25 °C)

Материал корпуса:

Металл

Температура окружающей среды (протестировано по типу запуска):

-40 °C

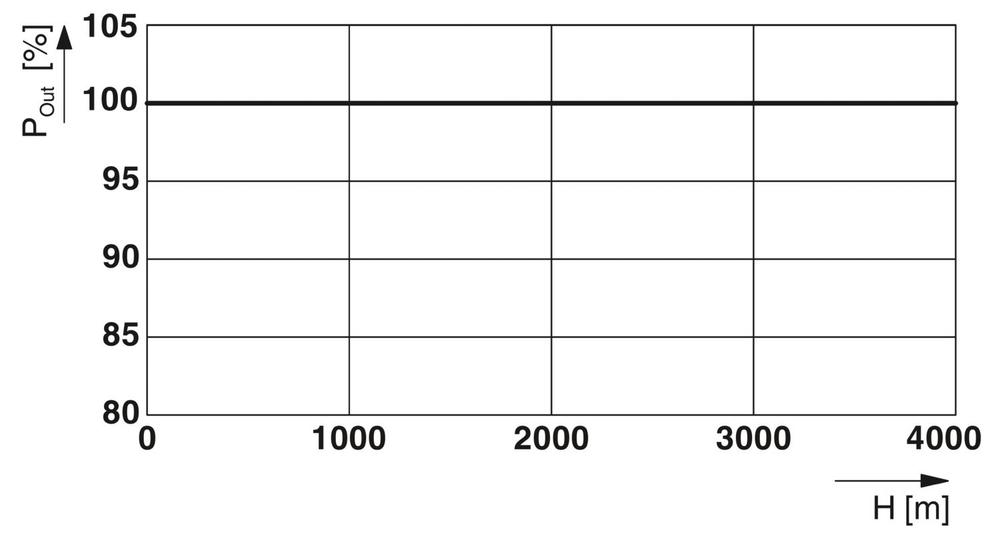

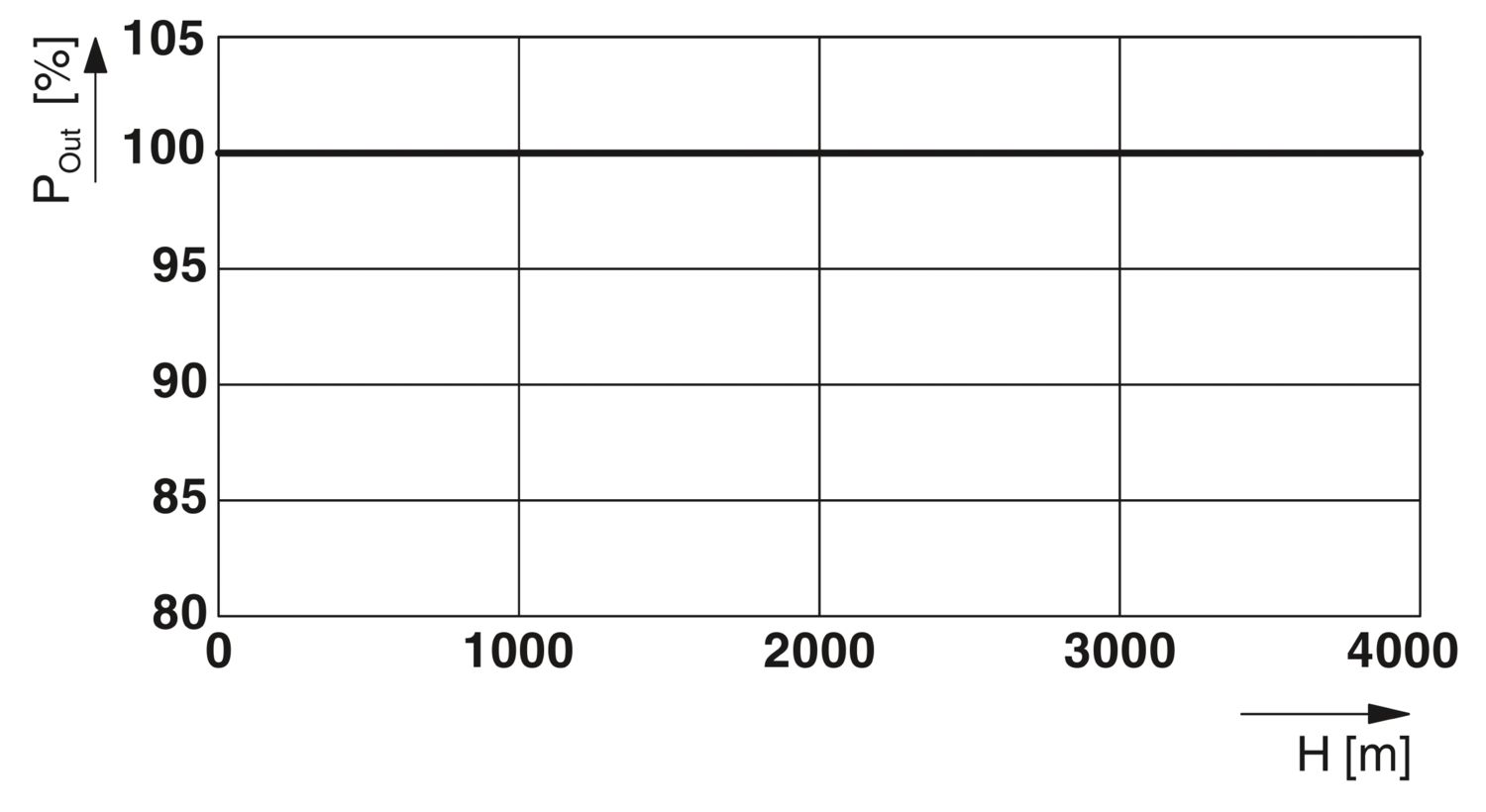

Рабочая высота:

≤ 4000 м

Макс. допустимая отн. влажность воздуха (при эксплуатации):

≤ 95 %

Вибрация (при эксплуатации):

0,7g

EN 61010-1:

II (≤ 4000 m)

Обозначение стандарта:

Защитное сверхнизкое напряжение

Стандарты/нормативные документы:

IEC 61010-1 (SELV)

Защитное сверхнизкое напряжение:

Защитное сверхнизкое напряжение

UL:

Излучение электромагнитных помех:

Излучение помех согласно EN 61000-6-3 и EN 61000-6-4

Помехоустойчивость:

Помехоустойчивость оборудования согласно EN 61000-6-2

Излучение помех:

Излучение помех

Диапазон частот:

0,15 МГц ... 80 МГц, 80 МГц ... 6 ГГц

Разряд статического электричества:

Разряд статического электричества

Разряд между контактами:

6 кВ (Уровень контроля 3)

Воздушный разряд:

8 кВ (Уровень контроля 3)

Примечания:

Критерий A, Критерий B

Электромагнитное высокочастотное поле:

Электромагнитное высокочастотное поле

Напряженность проверочного поля:

10 В/м

Быстрые переходные процессы (всплески):

Быстрые переходные процессы (всплески)

Нагрузка при ударном напряжении (импульсное перенапряжение):

Нагрузка при ударном напряжении (импульсное перенапряжение)

Влияние помех по цепи питания:

Влияние помех по цепи питания

Напряжение:

10 В

Критерии:

Критерии

Критерий А:

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B:

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Ключ изделия:

CMUIC3

Функция:

Сигнальная земля

EN 61010-2-201:

II (≤ 4000 m)

Климатический класс:

3K3 (согласно EN 60721)

Товар поставляется стандартно:

true

Поддерживается на складе в Германии:

Нет

Электрическая прочность:

макс. 35 В DC (Защита от подключения с неправильной полярностью)

Преимущества:

Удобное завершение работы ПК|Не требует обслуживания благодаря долгому сроку службы|Экономия места благодаря компактной конструкции|Долгое время работы в автономном режиме благодаря большой емкости аккумулятора|USB-интерфейс с возможностью блокировки для соединения с промышленными ПК

Совместимые товары_1:

ссылка на артикул2901664, ссылка на артикул2938235, ссылка на артикул2908217, ссылка на артикул1252232, ссылка на артикул2904602, ссылка на артикул2904622

Среда передачи:

USB 2.0

Дальность передачи:

макс. 5 м

Сигнал:

Сигнал, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 2 - асимметричный)

Входное напряжение:

24 В DC (SELV)

Интерфейс:

USB (Modbus/RTU)

Количество интерфейсов:

Скорость передачи данных:

9600 бод ... 115200 бод (По умолчанию: 115200 бод)

Статичный Boost (IStat.Boost):

25 A

жесткий (AWG):

24 ... 10, 24 ... 18

Форма привода, головка винта:

Прямой шлиц L

Маркировка разъема:

3.1, 3.2, 3.5, 3.6, 3.3, 3.4, 3.7

Сигнальная земля SGnd:

Сигнальная земля SGnd

Опорный потенциал:

3.7 (SGnd, идентично 1.3,1.4, 2.2), Другое устройство: параллельный порт IN/OUT, 3.3 Alarm, 3.4 Ready, 3.5 Remote

Класс воспламеняемости согласно UL 94 (корпуса / клеммы):

Пороговое значение включения, фикс.:

22 В DC

Потребляемый ток IN (UN, IOUT = IN, ICharge = 0):

20 A

Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max):

30 A

Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0):

0,1 A (холостой ход)

Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max):

10 A (Процесс зарядки)

Потребляемая мощность Pmax (UN, IOUT = IStat.Boost, ICharge = max):

599 Вт

Потребляемая мощность PN (UN, IOUT = IN, ICharge = 0):

488 Вт

Потребляемая мощность PCharge (UN, IOUT = 0, ICharge = max):

244 Вт

Время зарядки:

около 6,3 мин (2,5 A)

Время повторной зарядки:

около 5,4 мин (2,5 A)

Внутренний входной предохранитель:

нет

Падение напряжения вход / выход:

0,5 В DC

Питание от сети:

Питание от сети

Выходной ток IN:

20 A

Выходная мощность POUT (UN, IOUT = IN):

480 Вт

Выходная мощность POUT (UN, IOUT = Iстат.рез.мощ.):

600 Вт

Рассеиваемая мощность Холостой ход (UN, IOut = 0, ICharge = 0):

3 Вт, 5 Вт

Рассеиваемая мощность Номинальная нагрузка (UN, IOut = IN, ICharge = 0):

10 Вт

Работа от аккумулятора:

Работа от аккумулятора

Емкость:

16 кДж

Носитель информации:

Двухслойный конденсатор

2-проводное соединение провода:

2-проводное соединение провода

гибкий с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 2,5 мм²

Крепление:

Винты

Топология:

Точка-точка

Время доступа:

≤ 2 c

Чипсет:

Silicon Labs CP2104-F03-GM

Развязка по напряжению:

да, допуск UL

Состояние сигнала Remote:

Состояние сигнала Remote

Канал:

DI (цифровой вход), DI / DO (цифровой вход / цифровой выход), DO (цифровой выход)

Состояние (настраивается):

Remote, Parallel Mode, Сборное сообщение о неисправности, UIn OK, Ready

Условие состояния:

Remote

Малый сигнал:

3 кОм к SGnd

Сигнал H-уровня:

открыто (470 k между Remote и SGnd)

Распределение сигнала и состояния:

low - active

Состояние сигнала Параллельный порт:

Состояние сигнала Параллельный порт

Описание переключающего входа:

Соединительная клемма связи, параллельный режим

Условие состояния (настраивается):

Не активный: нетАктивный:Выход: буферный режим работы 1 ВВыход: режим работы от сети 24 В (UN-1 В (стандартно))Вход: соединение с SGnd: пуск буферного режима работы, Авариный сигнал, UIn 22,5 V DC, UIn 30 V DC, Уровень зарядки = 100% или автономный режим

Коммутационное напряжение:

1 В, 0 В

Допустимая нагрузка по току:

2 мА, макс. 60 мА

Состояние сигнала Alarm:

Состояние сигнала Alarm

Выходной переключающий контакт:

Транзистор, Электронное реле (OptoMOS)

Нагружаемый выход:

макс. 20 мА, 300 мА

Распределение состояния и сигнала:

active - low, active - high

Светодиодный индикатор состояния:

красный (авария), зеленый ( UIn OK), зеленый (степень заряженности SOC)

Состояние сигнала UIN OK:

Состояние сигнала UIN OK

Состояние сигнала Ready:

Состояние сигнала Ready

Напряжения изоляции на входе, выходе / корпус:

500 В

UL 60950-1:

II (≤ 4000 m)

Схема CB:

Схема CB

Вход/выход:

1 кВ (Уровень контроля 2 - симметричный)

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

ИБП постоянного тока QUINT со встроенной емкостью, с не требующим обслуживания энергоаккумулятором на основе двухслойного конденсатора, USB (Modbus/RTU), Установка на монтажную рейку, вход: 24 В DC, выход: 24 В DC / 20 A / 16 кДж включая смонтированный универсальный адаптер монтажной рейки UTA 107

Характеристики

Штрих-код

4055626728247

Габариты (ДxШxВ, см):

244x130x125

Номер артикула

1065635

Общая информация

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

3 360 g

Вес/шт. (без упаковки)

2 856 g

Валюта

RUR

Самовывоз

нет

Дата обновления

2026-01-30T08:04:00.46

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/emkostnyi-modul-quint4-cap-24dc-20-16kj-usb-1065635

Изоляционные характеристики

Категория перенапряжения

II, Категория перенапряжения

Степень загрязнения

Тип подключения

Винтовые зажимы, Зажимы Push-in, MINI-USB тип B

Момент затяжки

0,5 Нм ... 0,6 Нм

Длина снятия изоляции

8 мм

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

-25 °C ... 60 °C (40 °C Derating: 1 %/K)

Температура окружающей среды (хранение/транспорт)

-40 °C ... 60 °C

Тип монтажа

Установка на монтажную рейку

Номер таможенного тарифа

85322900

Страна происхождения

Серия изделий

ИБП постоянного тока QUINT со встроенной емкостью

Маркировка

Выход

Выход, 2 кВ (Уровень контроля 3 - асимметричный)

Ударопрочность

30г, 18 мс, в каждом направлении (согласно МЭК 60068-2-27)

Стандарты / нормативные документы

EN 55016, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6

Диапазон входных напряжений

22,5 В DC ... 30 В DC

Электромагнитная совместимость

Соответствие директиве EMV 2014/30/EU

Указания по монтажу

присоединяемый: горизонтально 0 мм, вертикально 50 мм

Монтажное положение

горизонтальная DIN-рейка NS 35, EN 60715

Степень защиты

IP20, III (Специальное приложение (SELV))

Время включения

1 мс (Буферный режим работы)

Выходное напряжение

24 В DC, 24 В AC (UN - 1 В (стандартное)), макс. 30 В, 24 В (UN - 1 В (стандартное))

Производитель

Phoenix Contact

Импульс пускового тока

≤ 7 A (≤ 4 мс)

Время автономной работы

4 мин (2,5 A)

Режим DC

КПД

98 % (при заряженном энергоаккумуляторе)

Защищен от короткого замыкания

да, да (С входным предохранителем)

Устойчивость в холостом режиме

да

Возможность параллельного подключения

да

Возможность последовательного подключения

нет

Вход

Вход, 2 кВ (Уровень контроля 3 - асимметричный)

Позиция

1.x, 2.x, 3.x, 5.x

Технология подключения

Обозначение полюсов

1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-), 2.1 (+), 2.2 (-), 3.1 (13), 3.2 (14), 3.3 (Alarm), 3.4 (Ready), 3.5 (Remote), 3.6 (Parallel Port), 3.7 (SGnd)

Соединение провода

жесткий

0,2 мм² ... 6 мм², 0,2 мм² ... 1 мм², 0,2 мм² ... 1,5 мм²

гибкий

0,2 мм² ... 1,5 мм², 0,2 мм² ... 4 мм²

гибкий с наконечником без пластиковой втулки

0,25 мм² ... 4 мм², 0,2 мм² ... 1 мм²

гибкий с наконечником с пластиковой втулкой

0,2 мм² ... 0,75 мм², 0,25 мм² ... 4 мм²

MTBF (IEC 61709, SN 29500)

1839057 ч (25 °C)

Материал корпуса

Металл

Температура окружающей среды (протестировано по типу запуска)

-40 °C

Рабочая высота

≤ 4000 м

Макс. допустимая отн. влажность воздуха (при эксплуатации)

≤ 95 %

Вибрация (при эксплуатации)

0,7g

EN 61010-1

II (≤ 4000 m)

Обозначение стандарта

Защитное сверхнизкое напряжение

Стандарты/нормативные документы

IEC 61010-1 (SELV)

Защитное сверхнизкое напряжение

Излучение электромагнитных помех

Излучение помех согласно EN 61000-6-3 и EN 61000-6-4

Помехоустойчивость

Помехоустойчивость оборудования согласно EN 61000-6-2

Излучение помех

Диапазон частот

0,15 МГц ... 80 МГц, 80 МГц ... 6 ГГц

Разряд статического электричества

Разряд между контактами

6 кВ (Уровень контроля 3)

Воздушный разряд

8 кВ (Уровень контроля 3)

Примечания

Критерий A, Критерий B

Электромагнитное высокочастотное поле

Напряженность проверочного поля

10 В/м

Быстрые переходные процессы (всплески)

Нагрузка при ударном напряжении (импульсное перенапряжение)

Влияние помех по цепи питания

Напряжение

10 В

Критерии

Критерий А

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Ключ изделия

CMUIC3

Функция

Сигнальная земля

EN 61010-2-201

II (≤ 4000 m)

Климатический класс

3K3 (согласно EN 60721)

Товар поставляется стандартно

true

Поддерживается на складе в Германии

Нет

Электрическая прочность

макс. 35 В DC (Защита от подключения с неправильной полярностью)

Преимущества

Совместимые товары_1

Среда передачи

USB 2.0

Дальность передачи

макс. 5 м

Сигнал

Сигнал, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 2 - асимметричный)

Входное напряжение

24 В DC (SELV)

Интерфейс

USB (Modbus/RTU)

Количество интерфейсов

Скорость передачи данных

9600 бод ... 115200 бод (По умолчанию: 115200 бод)

Статичный Boost (IStat.Boost)

25 A

жесткий (AWG)

24 ... 10, 24 ... 18

Форма привода, головка винта

Прямой шлиц L

Маркировка разъема

3.1, 3.2, 3.5, 3.6, 3.3, 3.4, 3.7

Сигнальная земля SGnd

Опорный потенциал

3.7 (SGnd, идентично 1.3,1.4, 2.2), Другое устройство: параллельный порт IN/OUT, 3.3 Alarm, 3.4 Ready, 3.5 Remote

Класс воспламеняемости согласно UL 94 (корпуса / клеммы)

Пороговое значение включения, фикс.

22 В DC

Потребляемый ток IN (UN, IOUT = IN, ICharge = 0)

20 A

Потребляемый ток Imax (UN, IOUT = IStat.Boost, ICharge = max)

30 A

Потребляемый ток INo-Load(UN, IOUT = 0, ICharge = 0)

0,1 A (холостой ход)

Потребляемый ток ICharge (UN, IOUT = 0, ICharge = max)

10 A (Процесс зарядки)

Потребляемая мощность Pmax (UN, IOUT = IStat.Boost, ICharge = max)

599 Вт

Потребляемая мощность PN (UN, IOUT = IN, ICharge = 0)

488 Вт

Потребляемая мощность PCharge (UN, IOUT = 0, ICharge = max)

244 Вт

Время зарядки

около 6,3 мин (2,5 A)

Время повторной зарядки

около 5,4 мин (2,5 A)

Внутренний входной предохранитель

нет

Падение напряжения вход / выход

0,5 В DC

Питание от сети

Выходной ток IN

20 A

Выходная мощность POUT (UN, IOUT = IN)

480 Вт

Выходная мощность POUT (UN, IOUT = Iстат.рез.мощ.)

600 Вт

Рассеиваемая мощность Холостой ход (UN, IOut = 0, ICharge = 0)

3 Вт, 5 Вт

Рассеиваемая мощность Номинальная нагрузка (UN, IOut = IN, ICharge = 0)

10 Вт

Работа от аккумулятора

Емкость

16 кДж

Носитель информации

Двухслойный конденсатор

2-проводное соединение провода

гибкий с наконечником TWIN с пластиковой втулкой

0,5 мм² ... 2,5 мм²

Крепление

Винты

Топология

Точка-точка

Время доступа

≤ 2 c

Чипсет

Silicon Labs CP2104-F03-GM

Развязка по напряжению

да, допуск UL

Состояние сигнала Remote

Канал

DI (цифровой вход), DI / DO (цифровой вход / цифровой выход), DO (цифровой выход)

Состояние (настраивается)

Remote, Parallel Mode, Сборное сообщение о неисправности, UIn OK, Ready

Условие состояния

Remote

Малый сигнал

3 кОм к SGnd

Сигнал H-уровня

открыто (470 k между Remote и SGnd)

Распределение сигнала и состояния

low - active

Состояние сигнала Параллельный порт

Описание переключающего входа

Соединительная клемма связи, параллельный режим

Условие состояния (настраивается)

Коммутационное напряжение

1 В, 0 В

Допустимая нагрузка по току

2 мА, макс. 60 мА

Состояние сигнала Alarm

Выходной переключающий контакт

Транзистор, Электронное реле (OptoMOS)

Нагружаемый выход

макс. 20 мА, 300 мА

Распределение состояния и сигнала

active - low, active - high

Светодиодный индикатор состояния

красный (авария), зеленый ( UIn OK), зеленый (степень заряженности SOC)

Состояние сигнала UIN OK

Состояние сигнала Ready

Напряжения изоляции на входе, выходе / корпус

500 В

UL 60950-1

II (≤ 4000 m)

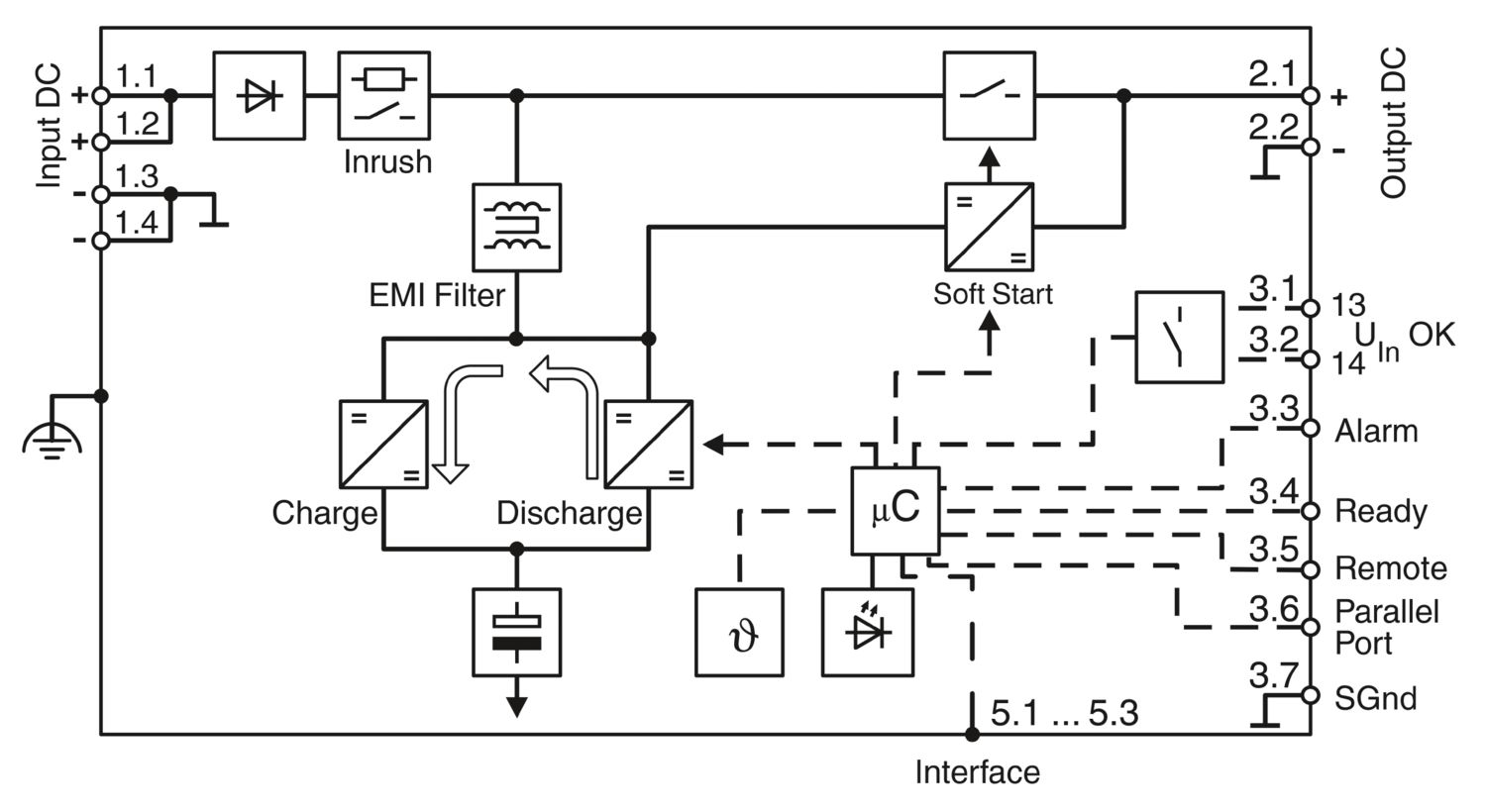

Схема CB

Вход/выход

1 кВ (Уровень контроля 2 - симметричный)

Все характеристики

Отзывы

Отзывов еще никто не оставлял
