Описание

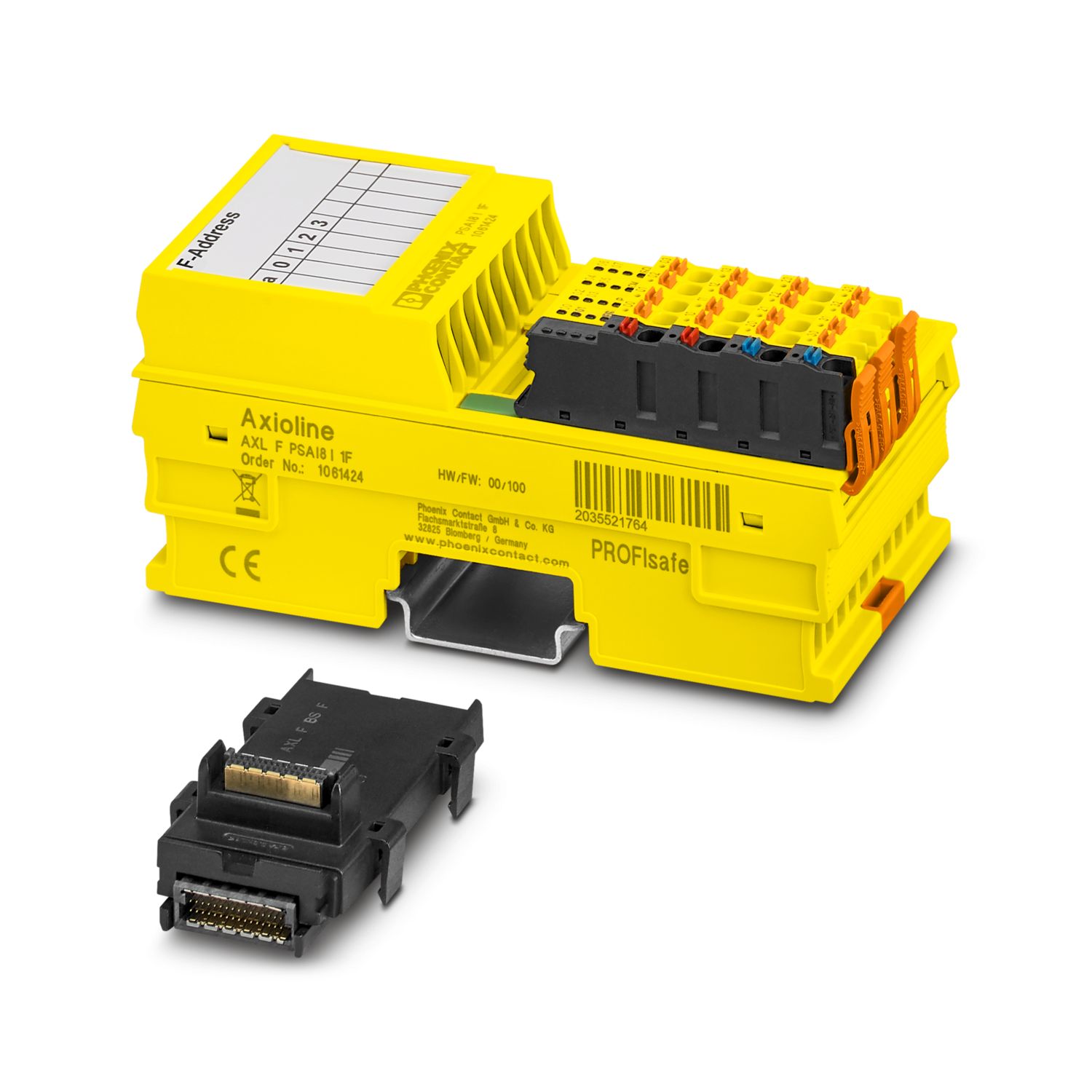

Axioline F, Модуль аналогового ввода, Функциональная безопасность, PROFIsafe, исключительно для подключения к контроллерам Phoenix Contact или Siemens в системах PROFINET, Безопасные аналоговые входы: 8 (1-канальное расположение), 4 (2-канальное расположение), 4 мА ... 20 мА, cпособ подключения: 2 провода (экранированных, парная скрутка), cтепень защиты: IP20
Характеристики
Штрих-код
4055626715391

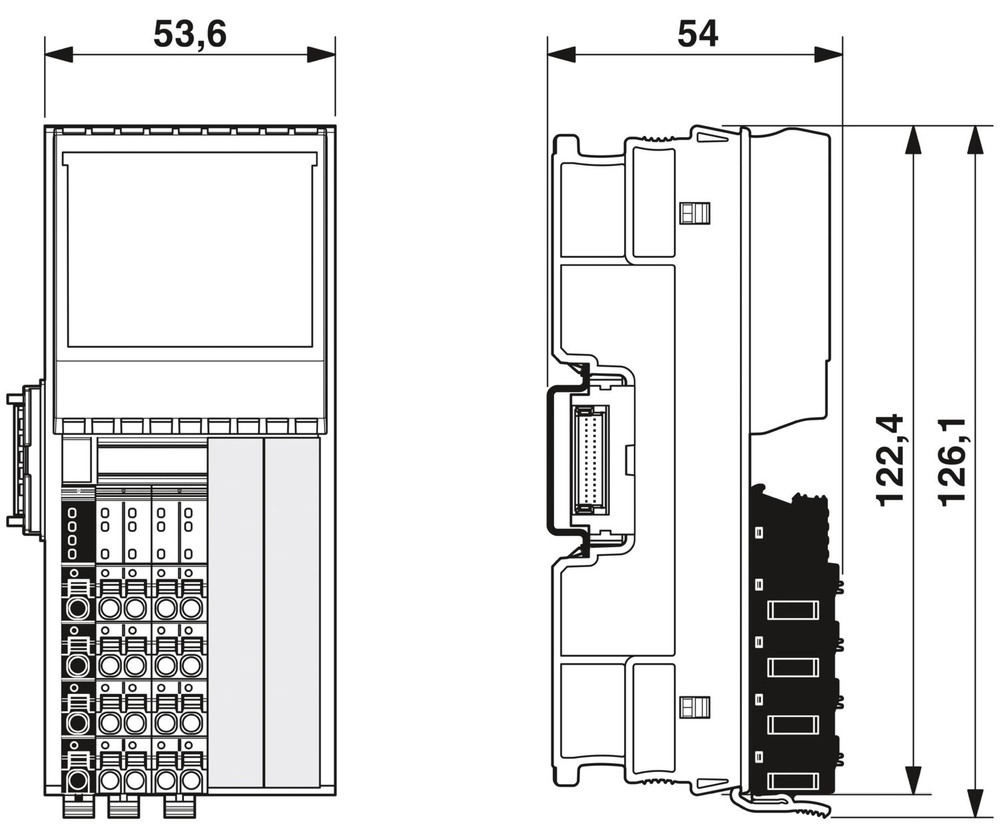

Габариты (ДxШxВ, см):
53.6x126.1x54
Номер артикула
1061424
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
235 g
Вес/шт. (без упаковки)
235 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T06:01:31.343
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-bezopasnosti-axl-f-psai8-i-1f-1061424
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1)
Степень загрязнения
2 (EN 60664-1)
Макс. мощность потерь при номинальных условиях
1,8 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-35 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389099
Страна происхождения
DE
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Указание
Рекомендация Не используйте AXL F PSAI8 I 1F в условиях наличия вредных газов.
Применение
Функциональная безопасность
Режим работы
PROFIsafe 2.6.1
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от токов при переходном процессе; Cтабилитроны
Монтажное положение
на выбор
Воздушные пути и пути утечки
МЭК 60664-1
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Производитель
Phoenix Contact
Соединение провода
Соединение провода
Ключ изделия
DNA522
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
модульный
Воздушные зазоры и пути утечки
Воздушные зазоры и пути утечки
Прочие характеристики
Расширенный диапазон температуры
Указание по применению
Указание по применению,
Только для промышленного использования
accessory_for1
ссылка на артикул1159811
Преимущества
До кат. 4/PL e согласно EN ISO 13849-1, SIL 3 согласно EN МЭК 62061, SIL 3 согласно МЭК 61508|Безопасная регистрация аналоговых значений 4 ... 20 мА|8 безопасных входов при 1-канальном расположении|4 безопасных входа при 2-канальном расположении
Совместимые товары_1
ссылка на артикул2688129, ссылка на артикул0829579, ссылка на артикул0829580, ссылка на артикул0801604, ссылка на артикул0801605, ссылка на артикул1205037, ссылка на артикул1212034, ссылка на артикул1031721, ссылка на артикул1134913, ссылка на артикул2700518, ссылка на артикул1159811, ссылка на артикул1159811
рекомендуется заказать также
ссылка на артикул1079231,ссылка на артикул1079241,ссылка на артикул1159811
Указание по типу подключения
Учитывайте указания в разделе «Сечения проводов», а также длину снятия изоляции и вставления.
Давление воздуха (эксплуатации)
70 кПа ... 108 кПа
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC (Штекерные соединители для передачи питания)
Способ подключения
2 провода (экранированных, парная скрутка)
Потребление тока
макс. 110 мА (при UBus 5 В DC),
макс. 31 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
66 кПа ... 108 кПа
Модуль
Модуль
Адресное пространство ввода
22 байт (PROFIsafe 2.6.1)
Адресное пространство вывода
5 байт (PROFIsafe 2.6.1)
Количество входов
8 (1-канальное расположение)
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Потребность в конфигурационных данных
31 байт
Наименование, вход
Безопасные аналоговые входы
Входной сигнал тока
4 мА ... 20 мА
Входное сопротивление, вход тока
тип. 104 Ом
Разрешение преобразователя A/D
16 бит
Форматы данных
нормированная форма представления
Входной фильтр
30 Гц
Предельная частота (3 дБ)
30 Гц
Представление измеренного значения
16 бит
Аналоговый:
Аналоговый:
Фильтрация
RFI-фильтрация / пассивный TP 1. Порядок
Потенциалы: Питание периферийных устройств (UA)
Потенциалы: Питание периферийных устройств (UA)
Степень защиты на месте установки
мин. IP54
