Описание

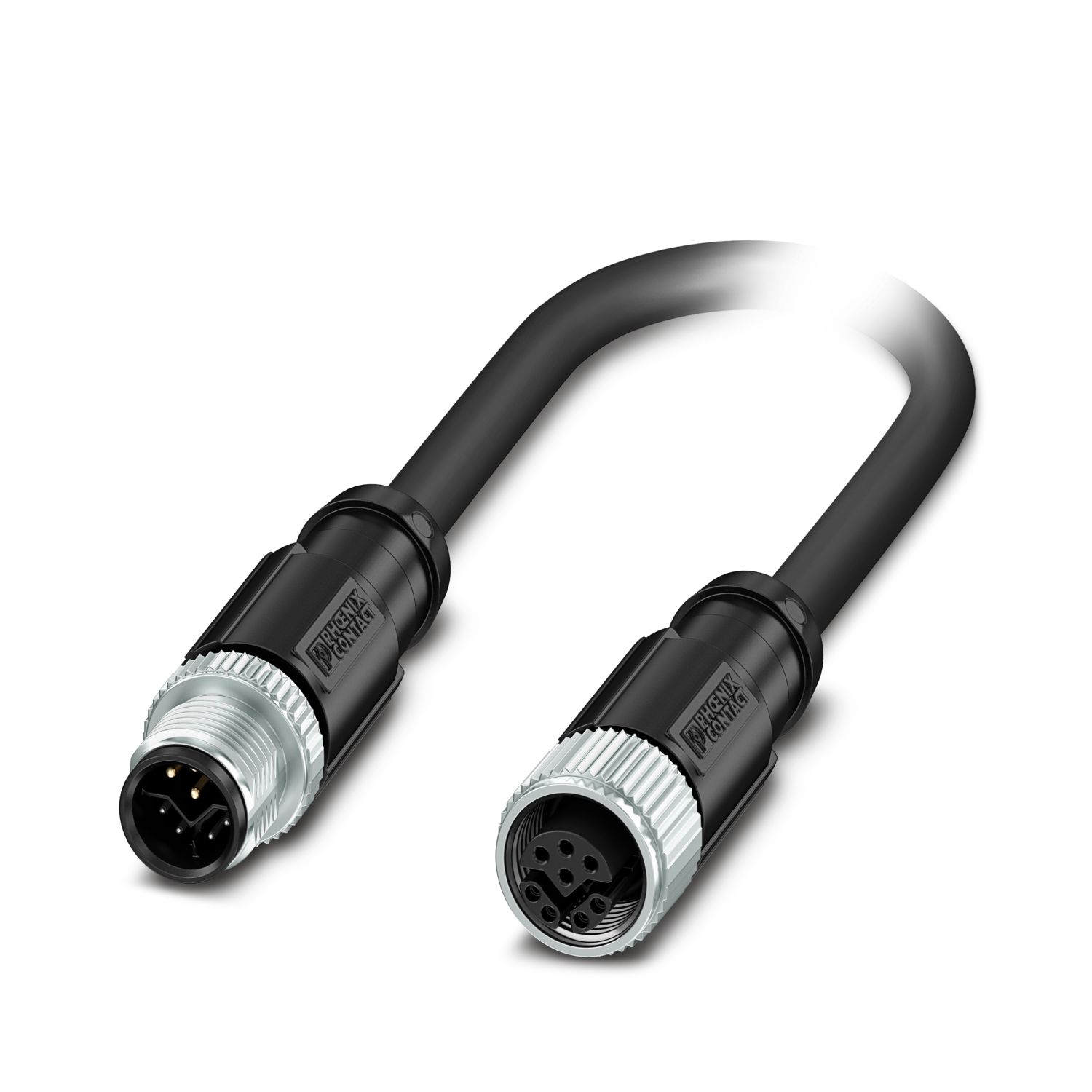

Комбинированный кабель, Ethernet Hybrid CAT5 (100 Мбит/с), 8-контактный, PUR без галогенов, черный RAL 9005, экранирован. (Advanced Shielding Technology), Штекеры прямое M12, кодирование: Y / IP65/IP67, к Гнездо прямое M12, кодирование: Y / IP65/IP67, длина кабеля: 2 м, Power with Ethernet (PWE)
Характеристики
Штрих-код
4055626701714
Габариты (ДxШxВ, см):
0x0x0
Номер артикула
1057782
Номинальное напряжение UN
48 В AC (Питание и данные)
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
273 g
Вес/шт. (без упаковки)
279,8 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T05:59:11.223
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/kombinirovannyi-kabel-nbc-m12msy-20-94h-m12fsy-1057782
Категория перенапряжения
III,
II
Степень загрязнения
3
Момент затяжки
0,4 Нм
Класс воспламеняемости согласно UL 94
V0
Температура окружающей среды (при эксплуатации)
-25 °C ... 85 °C,
-40 °C ... 80 °C (кабель, жестко прокладываемый)
Номер таможенного тарифа
85444290
Страна происхождения
PL
Полюсов
8
Циклы установки
≥ 100
Применение
Стандартн.
Стандарты / нормативные документы
МЭК 61076-2-113
Индикатор состояния
нет
Степень защиты
IP65
Длина кабеля
2 м
Сопротивление изоляции
≥ 100 МОм,
≥ 5 ГОм*км
Материал, изоляция проводника
PP (Данные)
Диаметр проводника вкл. изоляцию
1,03 мм ±0,02 мм (Данные)
Наружный диаметр кабеля
8,80 мм ±0,2 мм
Производитель
Phoenix Contact
Обозначение стандарта
Разъем M12
Стандарты/нормативные документы
МЭК 61076-2-113
Ключ изделия
AF1CML
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Номинальный ток IN
6 A (Соединение активно)
Без галогенов
согласно МЭК 60754-1
Совместимые товары_1
ссылка на артикул1430873, ссылка на артикул1558988, ссылка на артикул1430899, ссылка на артикул1558991, ссылка на артикул1208429, ссылка на артикул1212224, ссылка на артикул1212600, ссылка на артикул1208432
Материал Уплотнение
FKM
Материал Держатель контактов
PA 6.6
Материал Контакт
CuZn
Внешняя оболочка, материал
PUR
Тип кабеля
Ethernet-Hybrid [94H]
Внешняя оболочка, цвет
черный RAL 9005
Сечение жил кабеля
4x 0,15 мм² (Данные)
Маслостойкость
согласно МЭК 60811-404
Негорючесть
UL 1581, раздел 1060 и UL 2556, раздел 9.3 (FT1)
Исполнение
M12 Штекеры, прямое, 8-контактный, экранирован. (Advanced Shielding Technology), Кодирование: Y,
M12 Гнездо, прямое, 8-контактный, экранирован. (Advanced Shielding Technology), Кодирование: Y
Тип датчика
Ethernet Hybrid
Среда передачи
Медь
Шинная система
Ethernet
Количество подключаемых кабелей
1
Отдельная жила, цвет
белый/оранжевый, оранжевый, белый/зеленый, зеленый, белый, синий, коричневый, черный
Скорость передачи данных
100 Мбит/с
Подключение 1
Подключение 1
Подключение 2
Подключение 2
Экранирован.
есть
Конструкция кабеля
1x4x AWG 26+1x4x AWG 18
AWG, сигнальная линия
26
Материал проводника
медный гибкий провод
Общая скрутка
1 четверка звездной скрутки и 4 жилы с 2 заполнителями
защитный экран оптоволоконного кабеля
85 %
Волновое сопротивление
100 Ом ±5 Ом (при 100 МГц)
Испытательное напряжение, фаза / фаза
2000 В (50 Гц, 1 мин)
Испытательное напряжение, фаза / экран
2000,00 В (50 Гц, 1 мин)
Механические ключи
Y
Индикатор состояния имеется
нет
UL AWM Style
20233 (80 °C / 300 В)
AWG, напряжение питания
18
Номинальное напряжение, кабель
≤ 125 В (Пиковое значение, не для применения под сильной токовой нагрузкой)
Минимальный радиус изгиба, жесткая прокладка
4 x D
Минимальный радиус изгиба, гибкая прокладка
8 x D
Динамическая устойчивость (изгиб)
Макс. количество циклов изгибания: 2000000, Радиус изгиба: 15 x D, Путь перемещения: 4,5 м, Скорость поперечного перемещения: 3 м/c, Ускорение: 3 м/c², Температура окружающей среды: -20 °C ... 60 °C
Тип сигнала/категория
EtherCAT® CAT5 (IEC 11801), 100 Мбит/с,
Ethernet Hybrid CAT5 (МЭК 11801), 100 Мбит/с,
EtherCAT® CAT5 (МЭК 11801), 100 Мбит/с

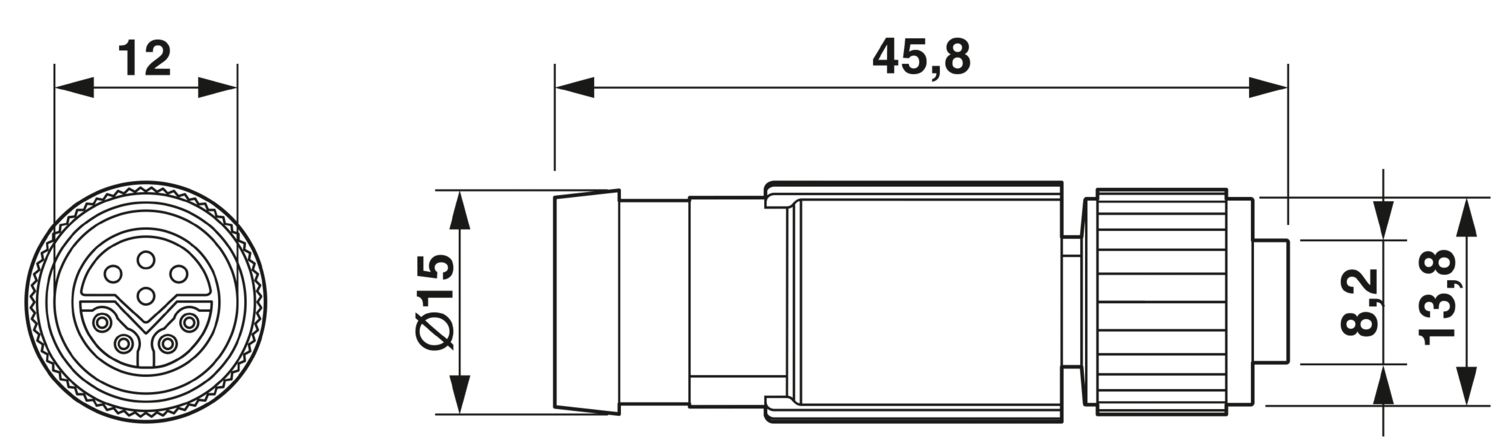

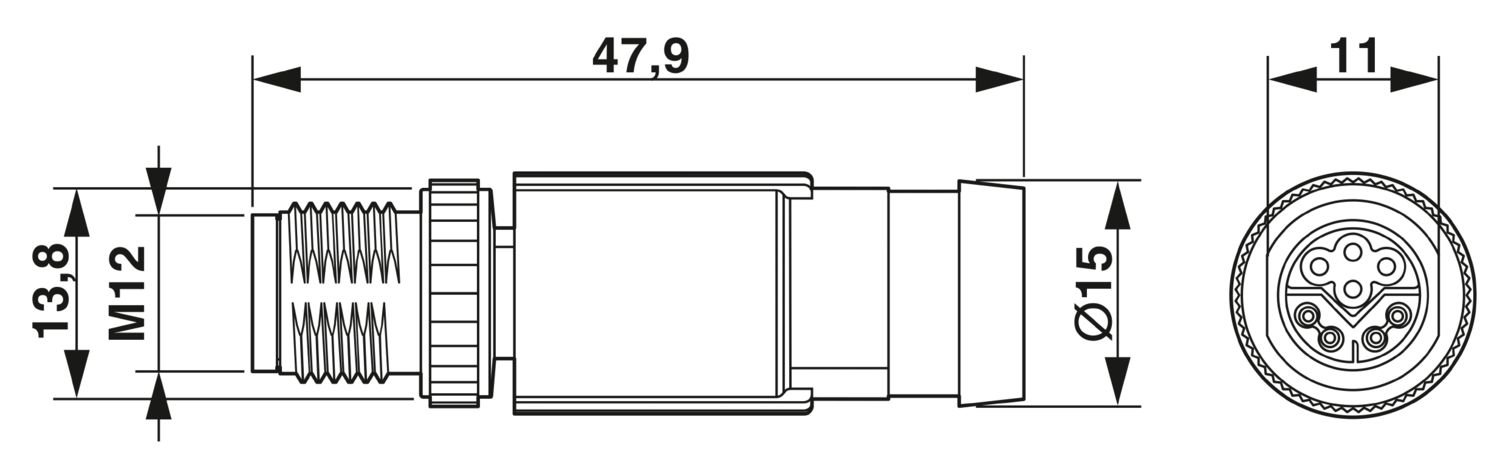

Размерный чертеж

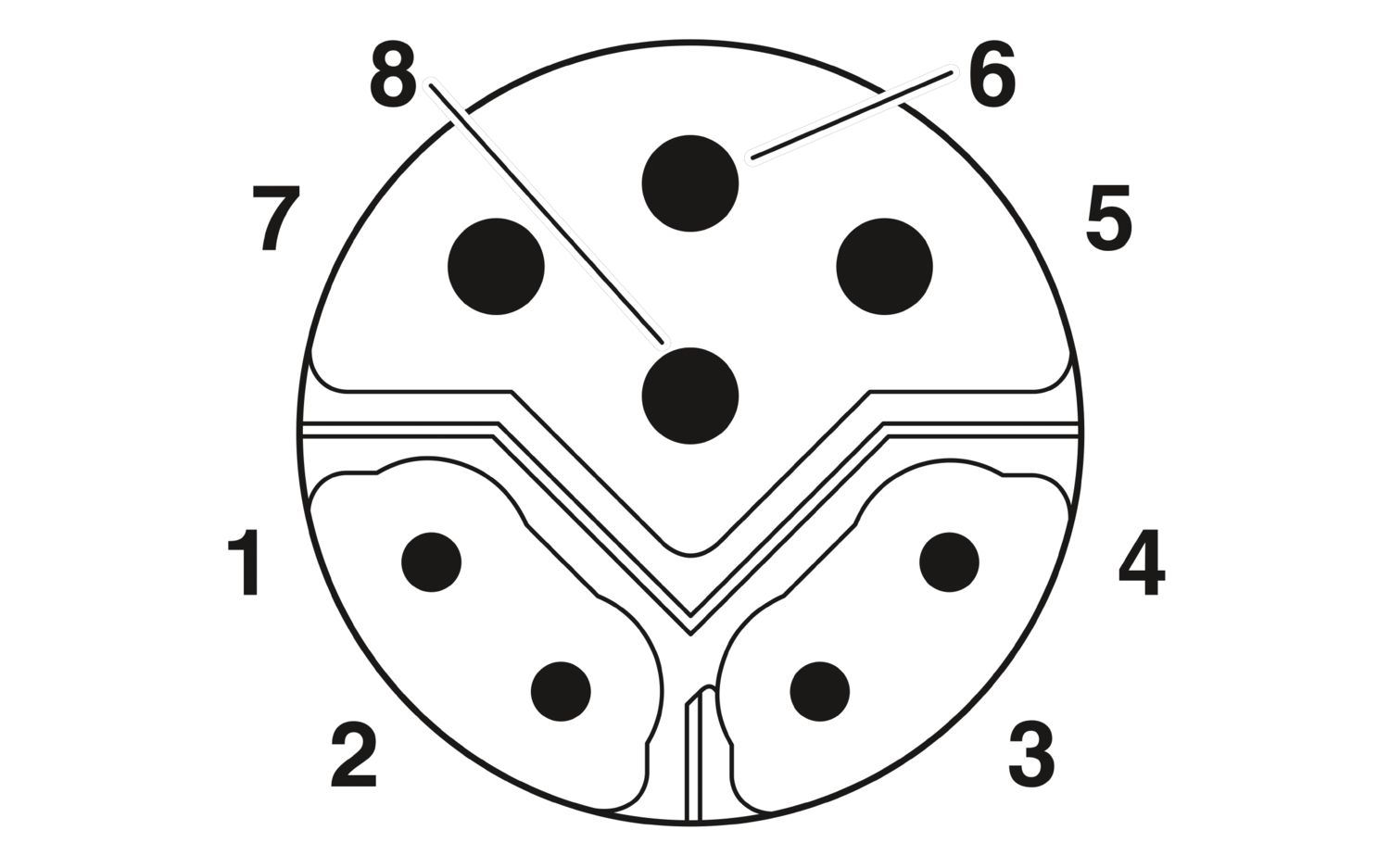

Схема контактов гибридного штекера M12, 8-конт., кодировка Y, вид со стороны штыревой части,

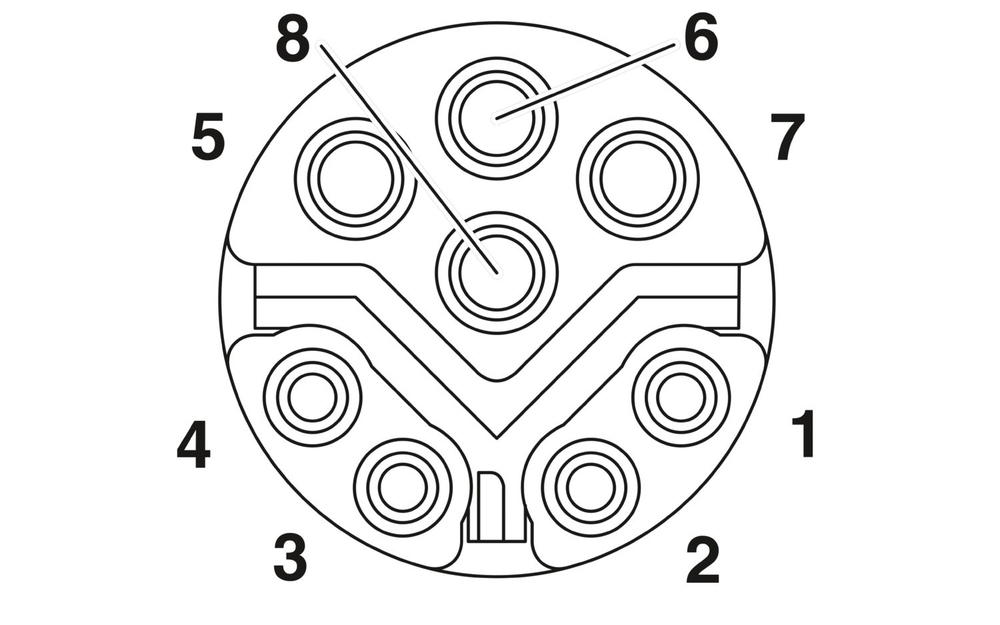

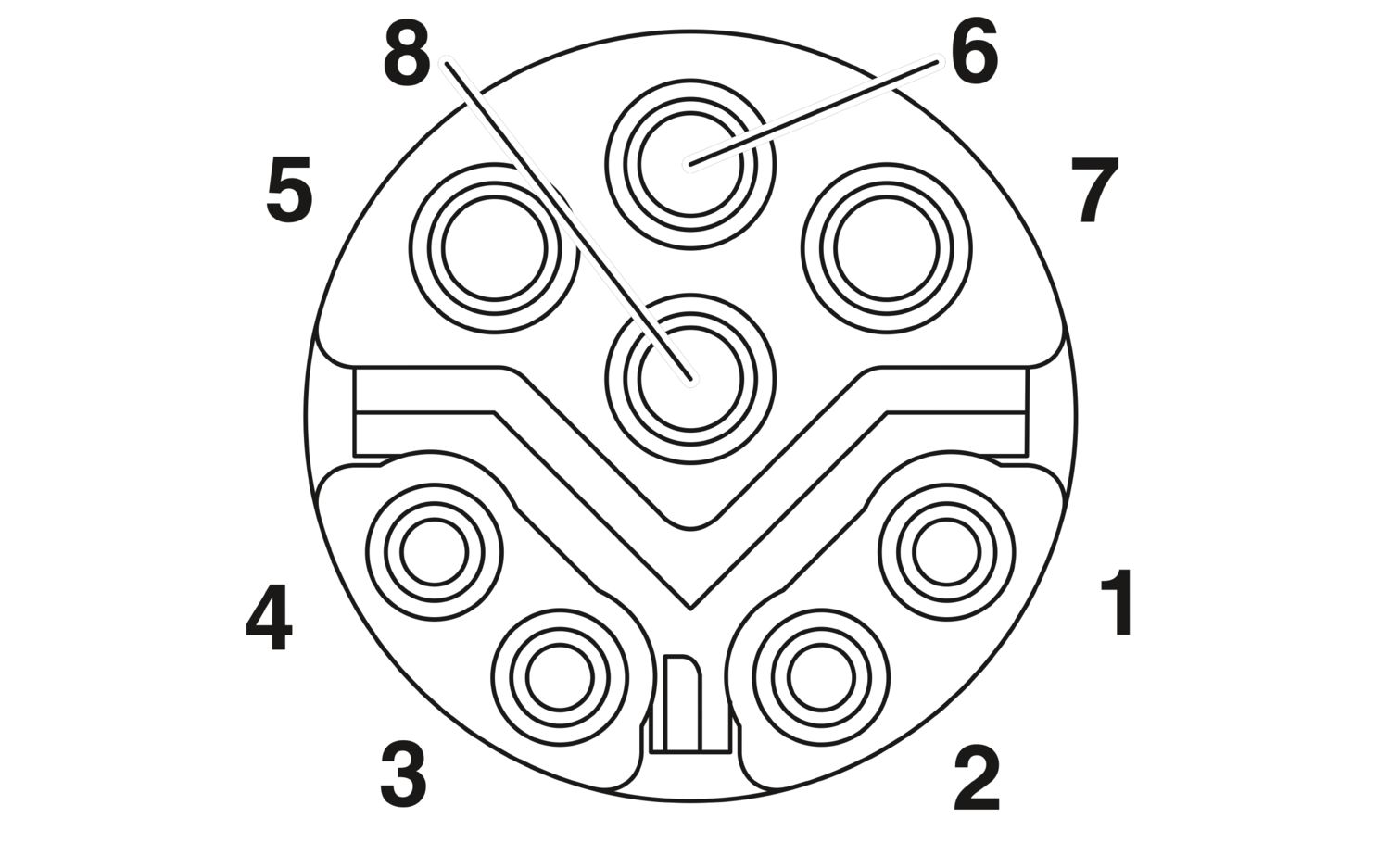

Назначение выводов гибридного штекера M12, 8-конт., кодировка Y, вид со стороны гнездовой части
Экранирование
Advanced Shielding Technology
Материал Поверхность контакта
Ni/Au
Материал Резьбовые элементы
Цинковый сплав, с никелевым покрытием
Материал Корпус ручки
TPU, трудновоспламеняем., самозатухающий
Сопротивление шлейфа
≤ 280,00 Ом/км (Данные)
Ethernet-Hybrid [94H]
Ethernet-Hybrid [94H]
Полное сопротивление дифференциала
100 Ом ±5 % (при 100 МГц)
Экранирующая способность
≥ 80,00 дБ (30 МГц ... 100 МГц)
