Описание

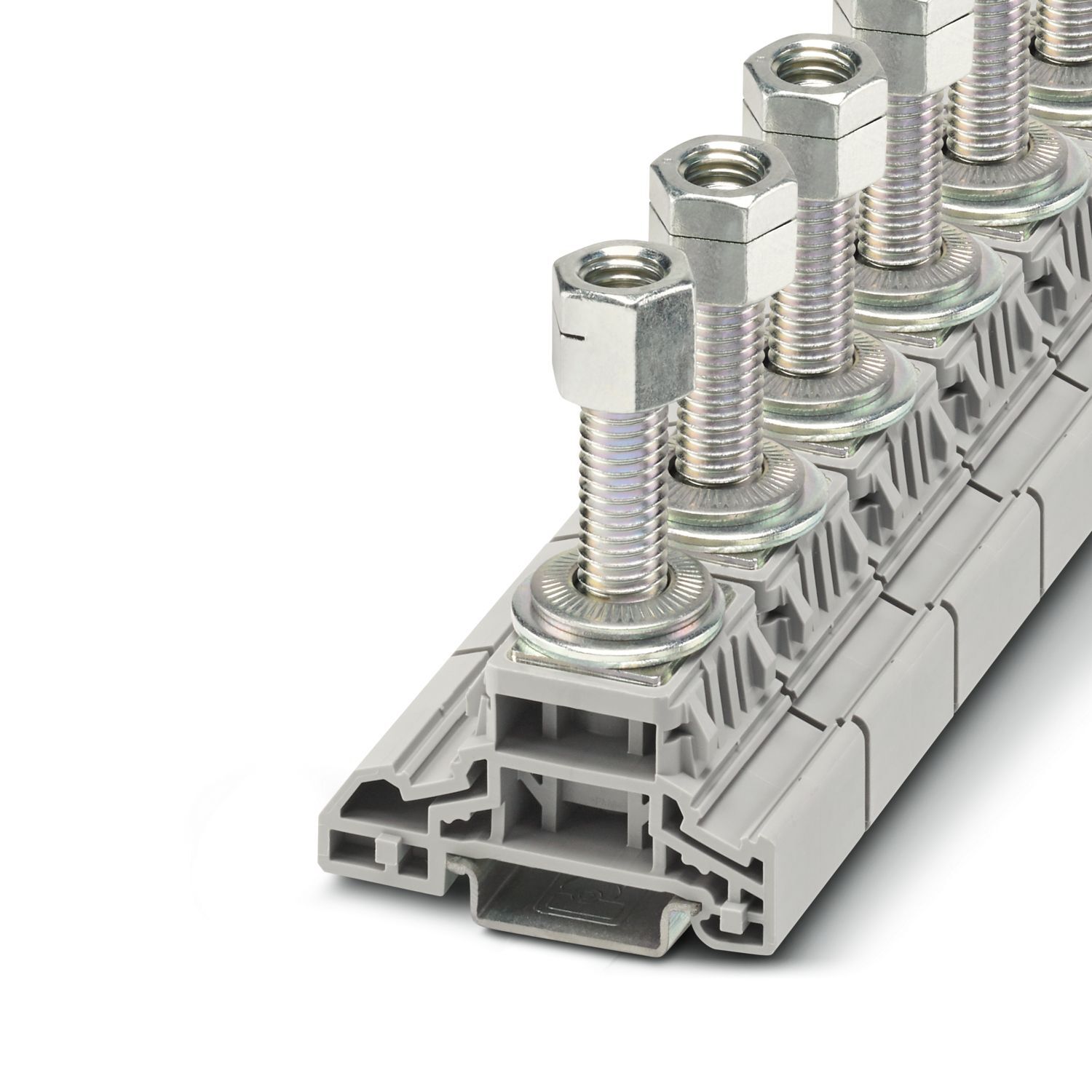

Сильноточные клеммы, номинальное напряжение: 1000 В, номинальный ток: 269 A, количество точек подсоединения: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 120 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4055626697857
Номинальное сечение
120 мм²,
185 мм²
Количество рядов
1
Количество точек подключения
1
Товар доставляется
да
Глубина
74,6 мм
advatnages
Широкий выбор принадлежностей|Коническая подкладная шайба CS|Стопор резьбовая гайка HFR
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
124,13 g
Вес/шт. (без упаковки)
124,13 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/silnotocnye-klemmy-hv-m12-1-nff-1056839
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
8,68 Вт
Количество точек подключения на ярус
1
Тип подключения
Болтовые клеммы
Резьба винтов
M12
Момент затяжки
35,20 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
269 A
Максимальный ток нагрузки
269 A
Номинальное напряжение
1000 В
Ширина
32 мм
Высота
64 мм
Глубина на NS 35/7,5
74,6 мм
Глубина на NS 35/15
83,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
1056839
Ценовая группа
BE4211
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MTA1NjgzOQ/downloads/7938960?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTA1NjgzOQ/downloads/7942964?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
HV
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07,
NF F61-017,
NF F00-363:1995-12-01,
NF F00-363
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
МЭК 61373:2010-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30,6 м/с²
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
6 мм² ... 120 мм²,
10 мм² ... 95 мм²,
... 185 мм²,
16 мм² ... 185 мм²
Сечение AWG
(пересчитано согласно МЭК),
10 ... 250 kcmil (пересчитано согласно МЭК),
8 ... 000 (пересчитано согласно МЭК)
Диаметр болта
12 мм
Суммарный ток, максимальный
353 A
Длина болта
40,5 мм,
41 мм
Дополнительный текст
Длина снятия изоляции зависит от данных, предоставленных производителем кабельных наконечников.,
