Описание

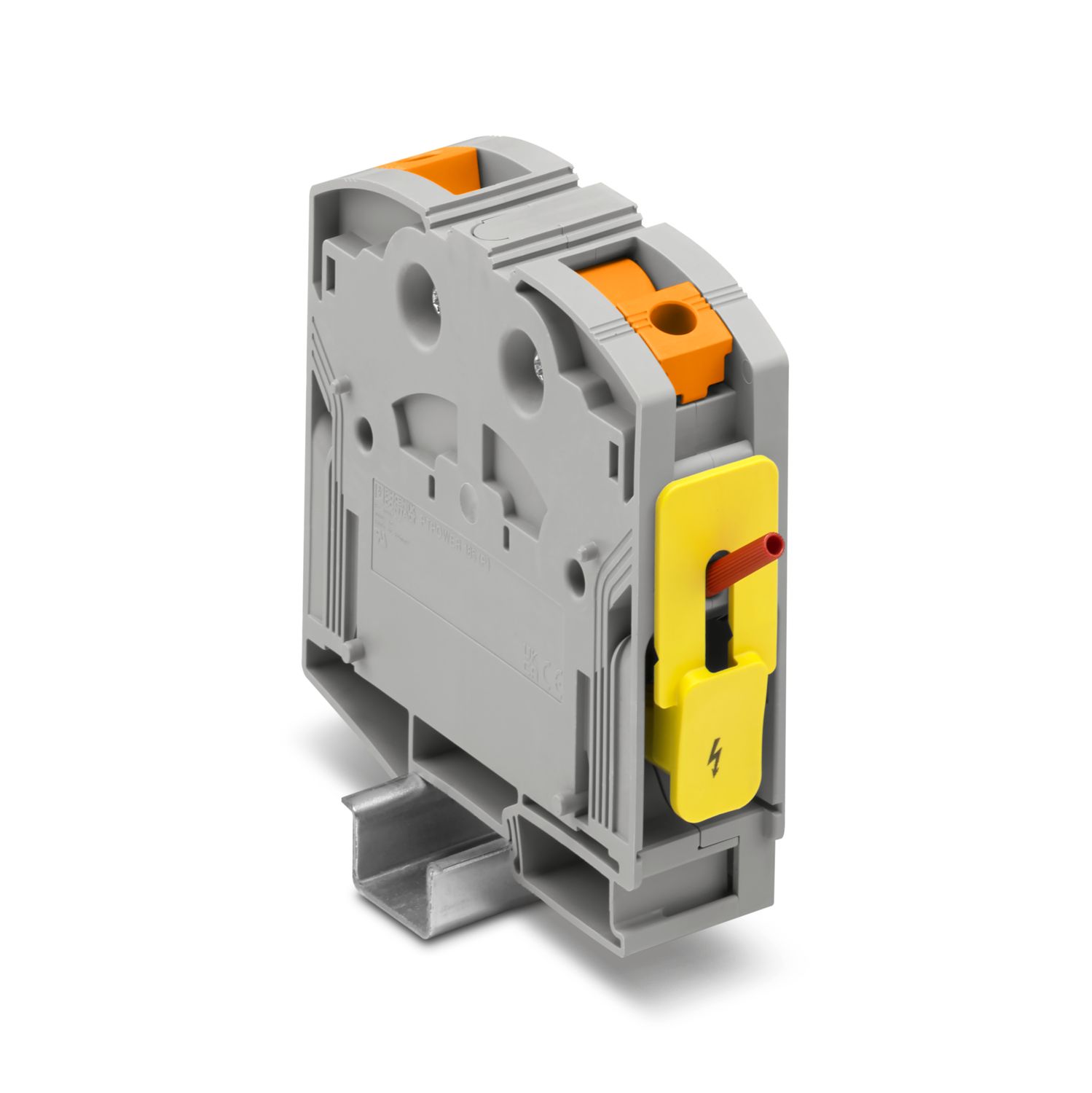

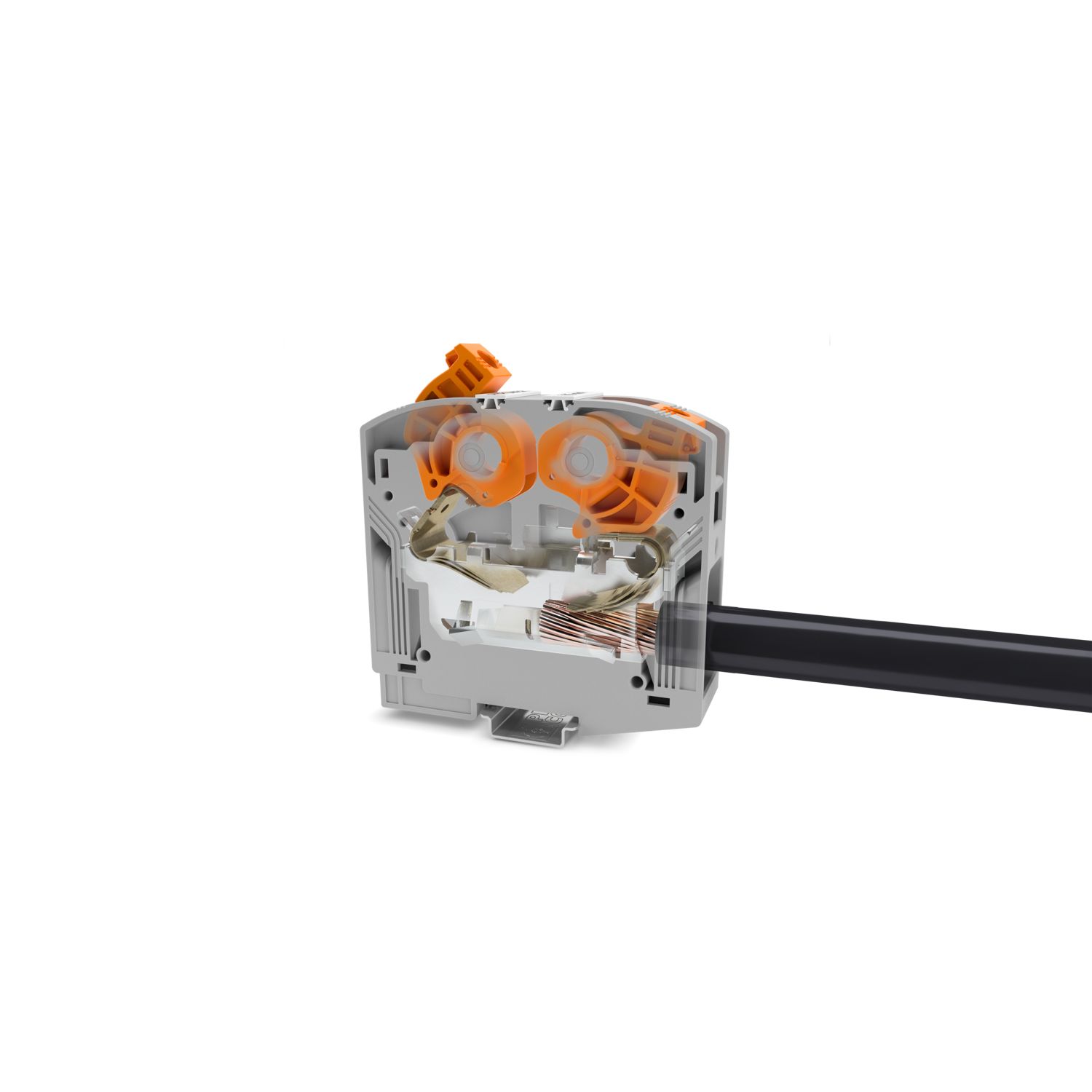

Cиловая клемма, блокированный, номинальное напряжение: 1000 В, номинальный ток: 309 A, количество точек подсоединения: 8, полюсов: 4, тип подключения: Подключение PowerTurn, 1. ярус, cечение: 95 мм2 - 185 мм2, тип монтажа: непосредственное резьбовое, цвет: серый/черно-желтый
Характеристики
Штрих-код
4055626690452
Габариты (ДxШxВ, см):
124x150x108.3
Номер артикула
1054737
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
150 мм²
Количество рядов
1
Количество точек подключения
8
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 414,1 g
Вес/шт. (без упаковки)
1 414 g
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T04:01:53.413
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-dla-vysokogo-toka-ptpower-185-3l-fe-f-1054737

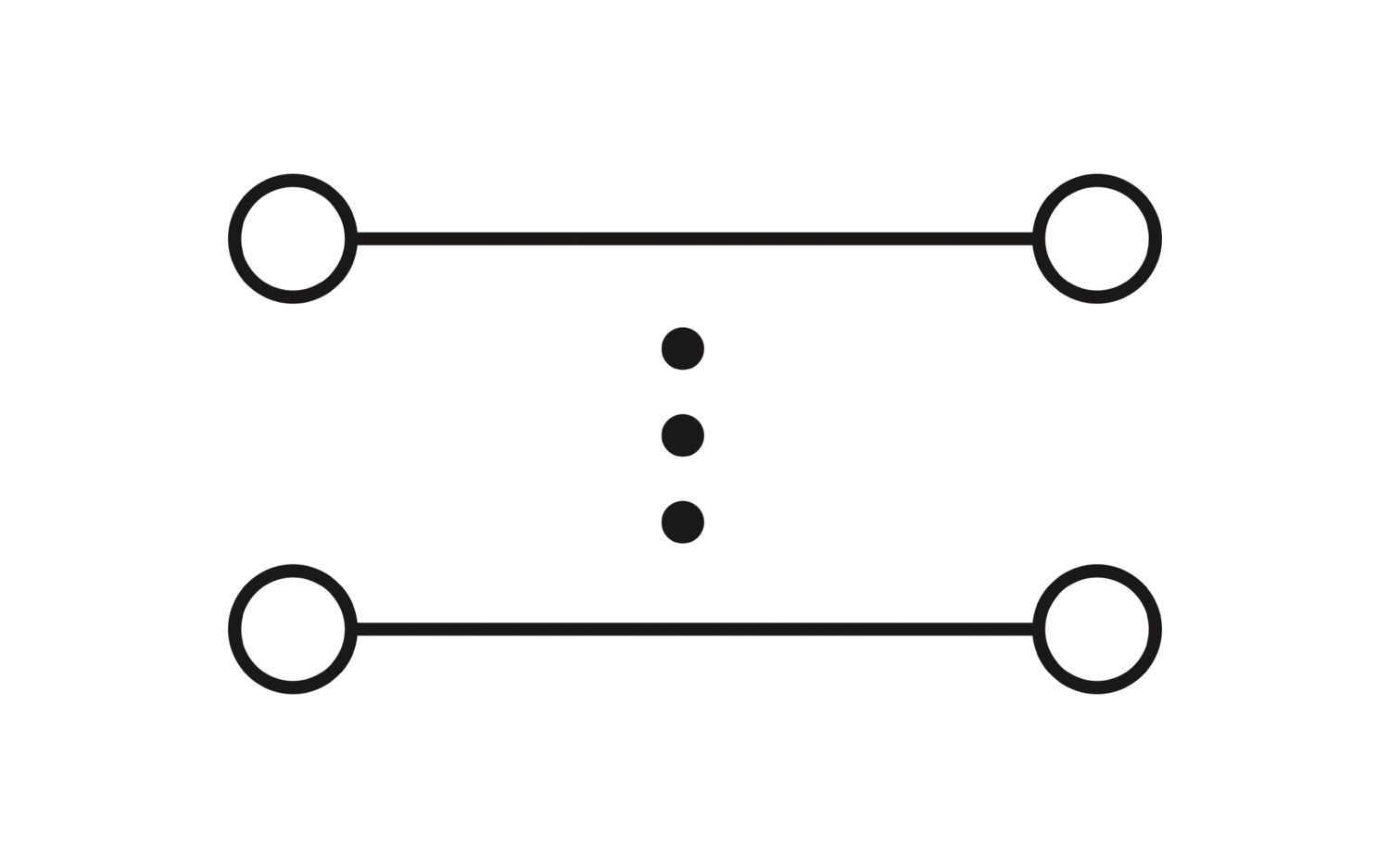

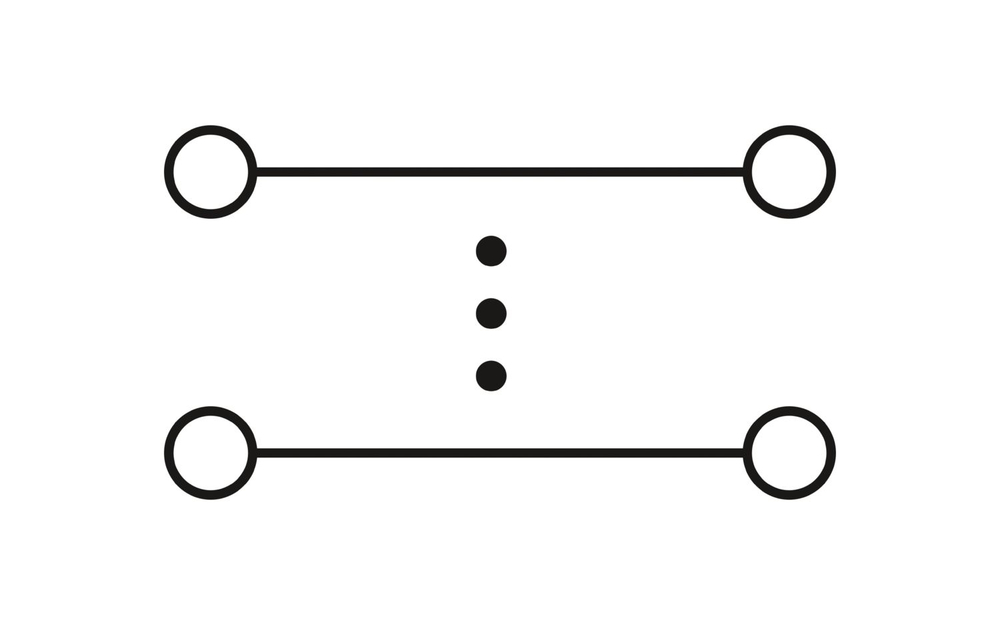

Потенциалы
4
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
9,55 Вт
Количество точек подключения на ярус
8
Тип подключения

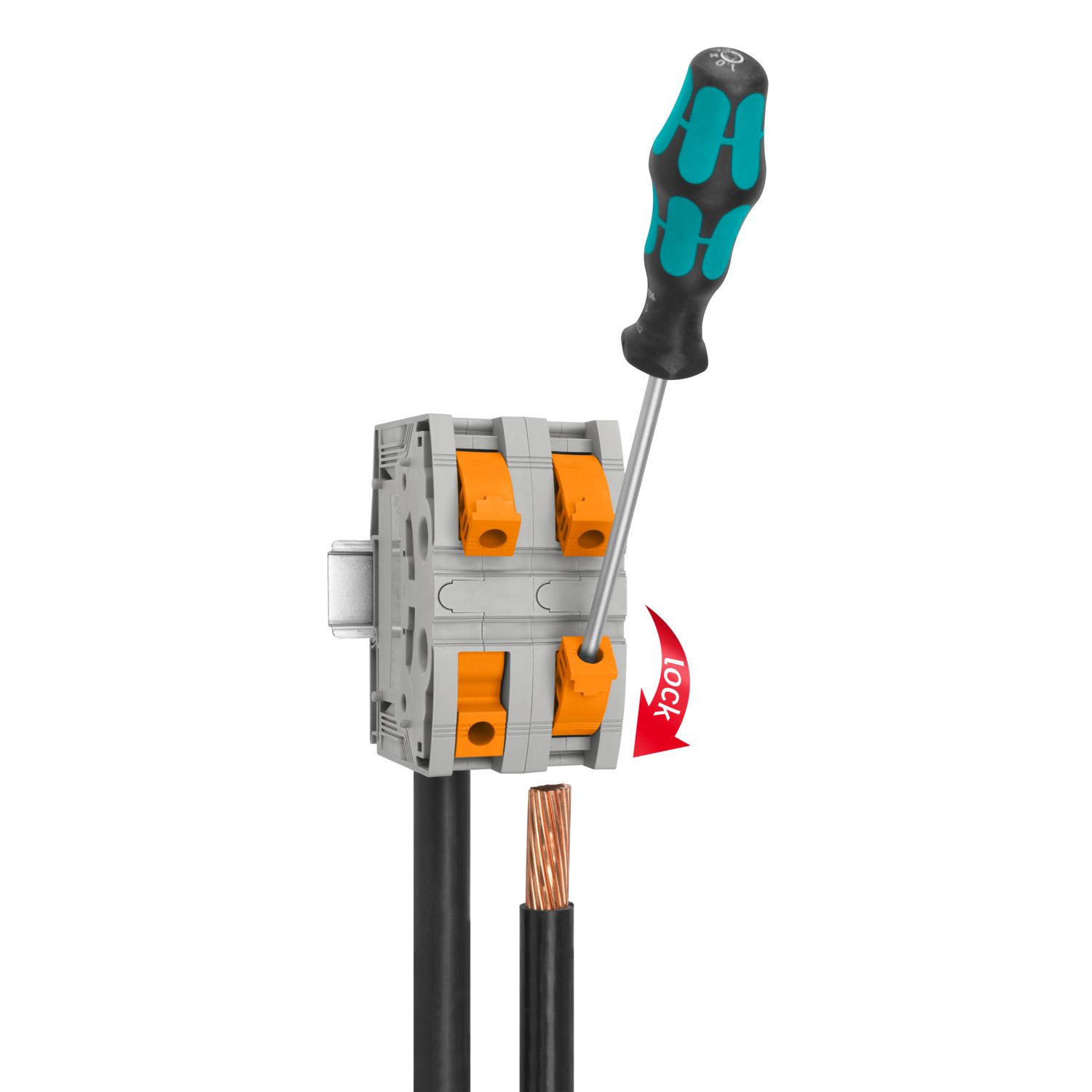

Подключение PowerTurn

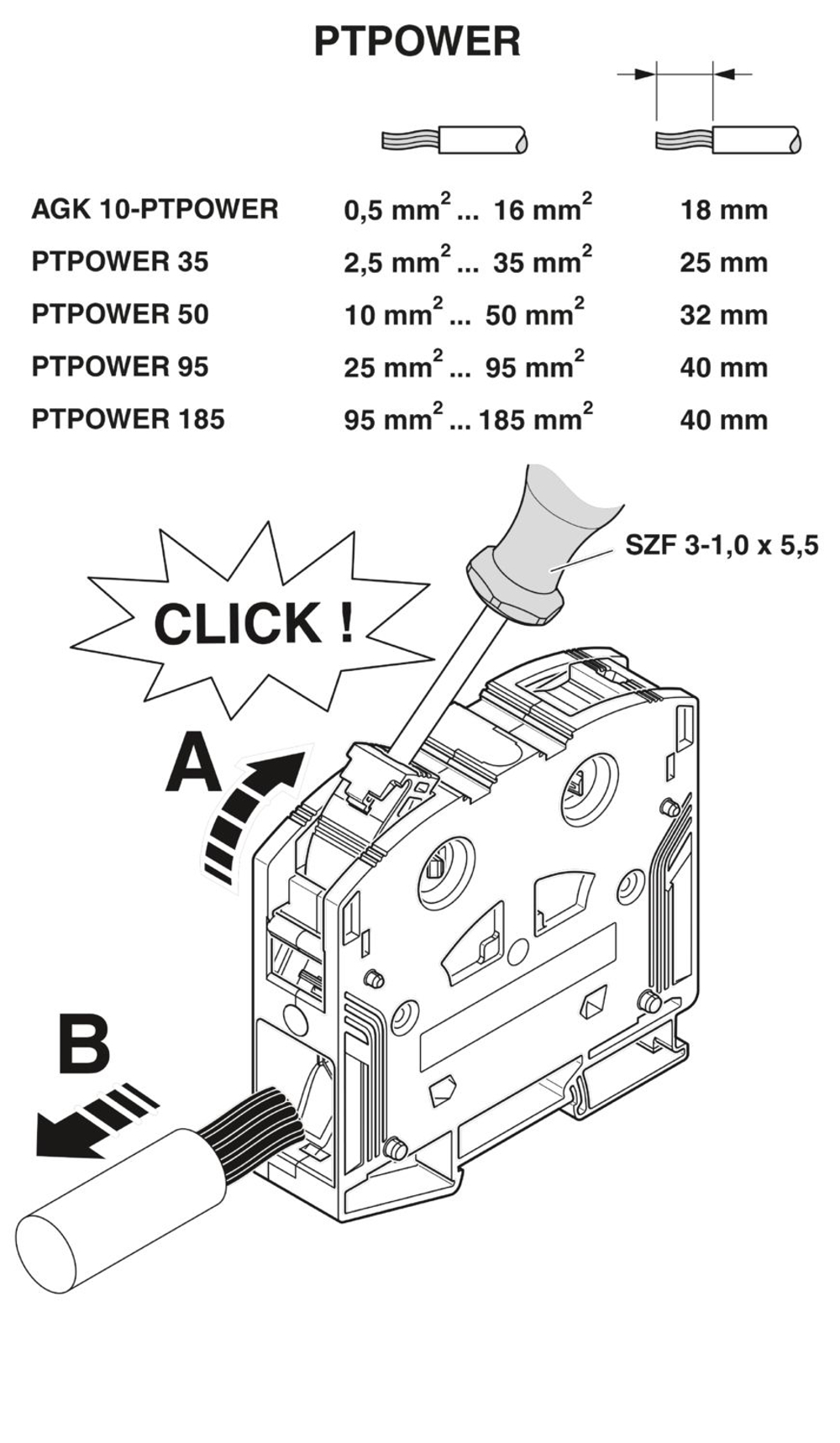

Длина снятия изоляции
40 мм
Калиберная пробка
B14
Сечение жесткого провода
95 мм² ... 185 мм²
Сечение проводника AWG
250 kcmil ... 350 kcmil (пересчитано согласно МЭК)
Сечение гибкого провода
95 мм² ... 185 мм²
Сечение гибкого проводника [AWG]
250 kcmil ... 350 kcmil (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
95 мм² ... 150 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
95 мм² ... 150 мм²
Сечение с жесткой гребенчатой перемычкой
95 мм² ... 150 мм²
Сечение с гибкой гребенчатой перемычкой
95 мм² ... 150 мм²
Номинальный ток
309 A
Максимальный ток нагрузки
309 A (для кабеля сечением 150 мм² Поперечное сечение)
Номинальное напряжение
1000 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер таможенного тарифа
85369010
Страна происхождения
TR
1. ярус
1. ярус
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
2,2 кВ,
12,3 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35/15
Сила при испытании, заданное значение
15 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Сечение провода / масса
95 мм² /14 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
10 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
4
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г,
0,58г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Размер шага
31 мм
Стойкость к кратковременным токам 150 мм²
18 кA
Сечение с гибкой гребенчатой перемычкой с наконечником без пластиковой втулки
95 мм² (120 мм²)
Сечение с гибкой гребенчатой перемычкой с наконечником с пластиковой втулкой
95 мм² ... 120 мм²
Производитель
Phoenix Contact
Ключ изделия
BE2211
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Преимущества

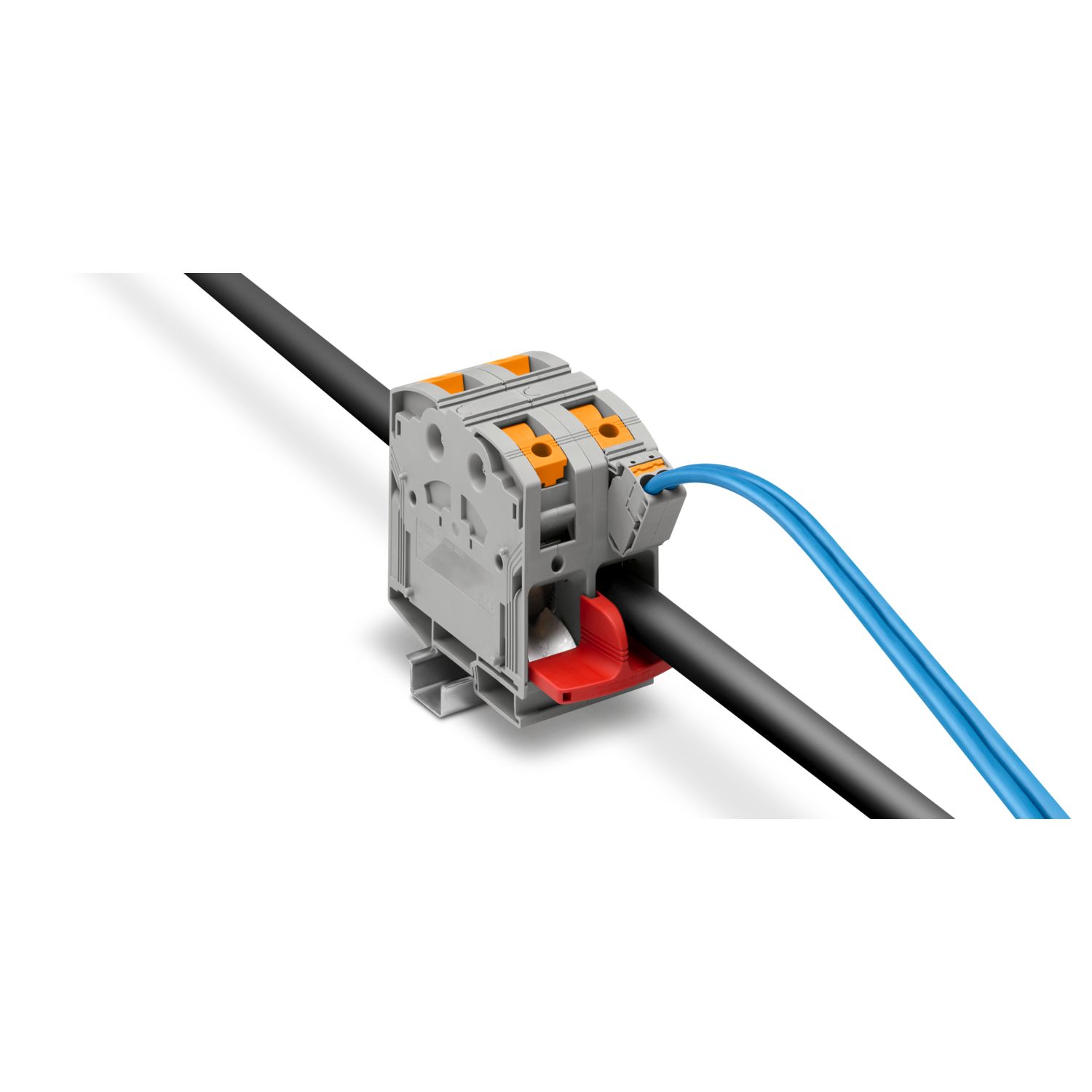

Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов|Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.
Совместимые товары_1
ссылка на артикул1212508, ссылка на артикул1206463, ссылка на артикул1212694, ссылка на артикул1050453, ссылка на артикул3241242, ссылка на артикул1090640, ссылка на артикул1212041, ссылка на артикул1212072, ссылка на артикул1212318
Совместимые товары_0
ссылка на артикул3215057, ссылка на артикул3215058, ссылка на артикул3260145, ссылка на артикул3260148, ссылка на артикул3260151, ссылка на артикул3260154, ссылка на артикул1056087, ссылка на артикул1201730, ссылка на артикул1201714, ссылка на артикул0806602, ссылка на артикул1204135, ссылка на артикул1201756, ссылка на артикул1206599, ссылка на артикул1206586, ссылка на артикул1201895, ссылка на артикул1206573, ссылка на артикул1053001, ссылка на артикул0824941, ссылка на артикул1053014, ссылка на артикул1053027, ссылка на артикул1053412, ссылка на артикул1053438, ссылка на артикул0818069, ссылка на артикул0824605, ссылка на артикул0829142, ссылка на артикул0829623, ссылка на артикул0201744, ссылка на артикул0201663, ссылка на артикул0201676, ссылка на артикул0201689, ссылка на артикул0201692, ссылка на артикул0201702, ссылка на артикул0201728, ссылка на артикул0201731, ссылка на артикул1206612
рекомендуется заказать также
ссылка на артикул1054738,ссылка на артикул1416356,ссылка на артикул1619424,ссылка на артикул3049864,ссылка на артикул3212072,ссылка на артикул3260053
Технические характеристики
Технические характеристики

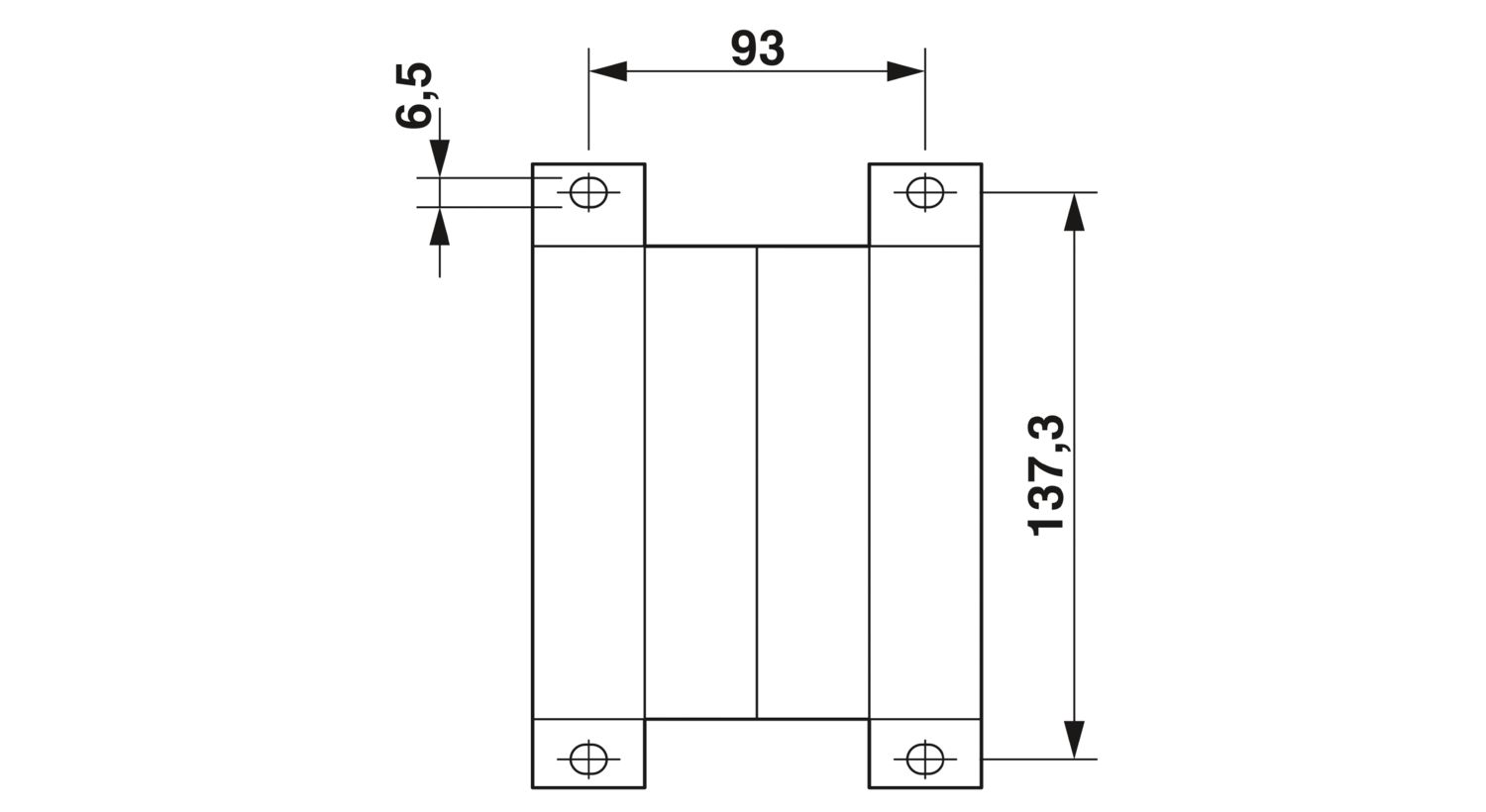

Расстояние между высверленными отверстиями
126,4 мм
