Описание

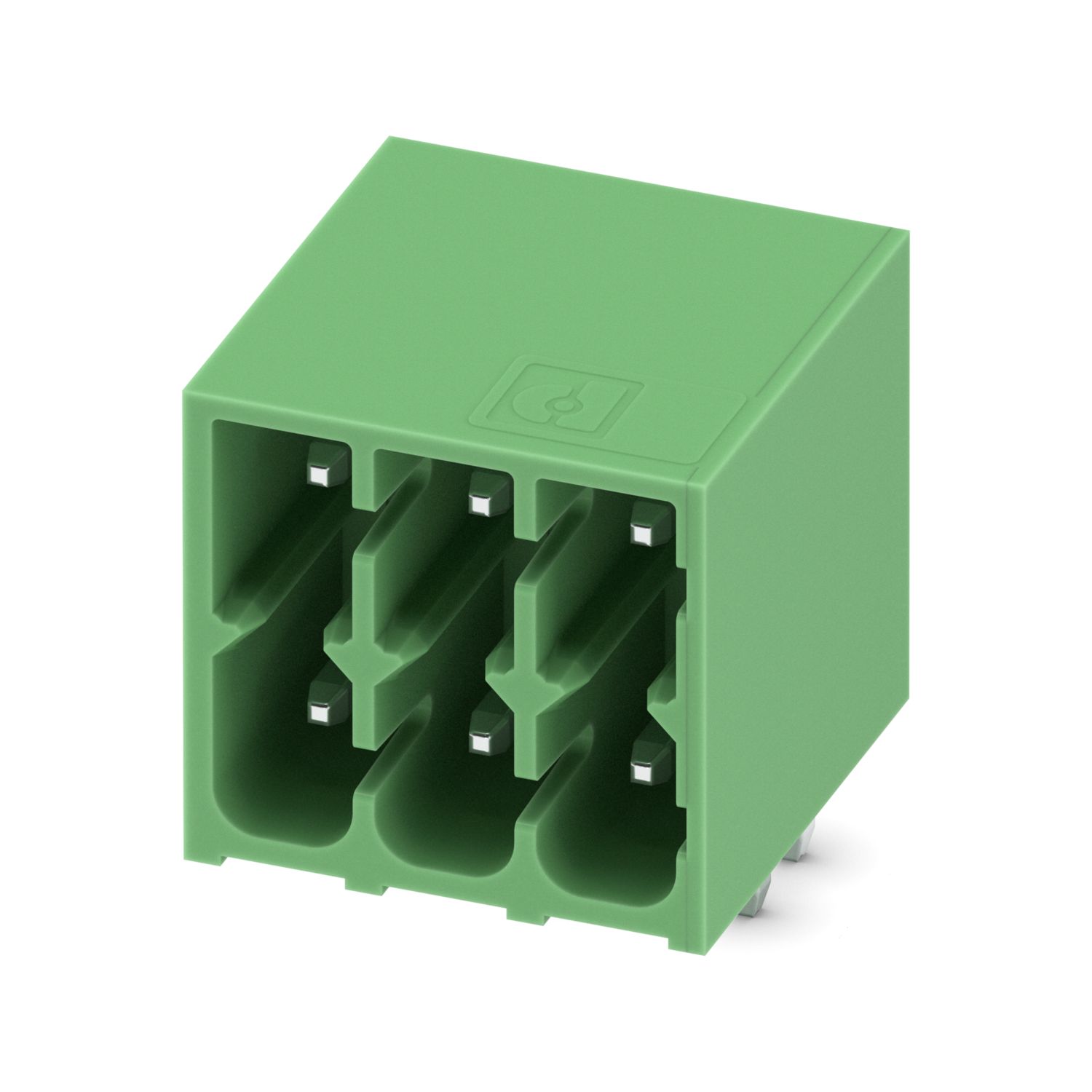

Pазъем на плату, номинальное сечение: 1,5 мм2, цвет: зеленый, номинальный ток: 8 A, расчетное напряжение (III/2): 160 В, поверхность контакта: Sn, тип контакта: Штифт, количество потенциалов: 6, количество рядов: 2, полюсов: 3, количество точек подсоединения: 6, cемейство изделий: DMC 1,5/..-G1, размер шага: 3,5 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON DFMC 1,5, Направление стыковочной части: Стандарт, блокировка: без, тип крепления: без, Форма упаковки: в картонной коробке
Характеристики
Штрих-код
4055626685991
Габариты (ДxШxВ, см):
0x10.8x0
Номер артикула
1053809
Количество рядов
2
Количество точек подключения
6
Номинальное напряжение UN
160 В
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
1,685 g
Вес/шт. (без упаковки)
1,4 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T03:46:33.6
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/razem-pecatnoi-platy-dmc-15-3-g1-35-p35-1053809
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
IIIa
Изоляционный материал
PBT
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
Пайка волной
Номер таможенного тарифа
85366930
Страна происхождения
CN
Серия изделий
DMC 1,5/..-G1
Результат
Испытание пройдено
Полюсов
3
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60068-2-6 (VDE 0468-2-6):2008-10,
DIN EN 60068-2-70:1996-07,
DIN EN 60512-13-5:2006-11,
DIN EN 60512-1-1:2003-01,
DIN EN 60512-1-2:2003-01,
DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12,
DIN EN 60512-5-1:2003-01,
DIN EN 60664-1 (VDE 0110-1):2008-01,
DIN EN 60512-15-1:2009-03,
DIN EN ISO 6988:1997-03
Частота
10 - 150 - 10 Гц
Ускорение
5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось
Контактное сопротивление
3 мΩ
Размер шага
3,5 мм
Циклы установки
25
Производитель
Phoenix Contact
Количество циклов
25
Ключ изделия
AABSJA
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Материал, контакт
Сплав меди
Номинальный ток IN
8 A
Количество потенциалов
6
Свойства
Свойства
Расчетное напряжение (III/3)
160 В
Расчетное импульсное напряжение (III/3)
2,5 кВ
Данные о материале - контакт
Данные о материале - контакт
Качество поверхности
гальваническое лужение
Данные о материале - корпус
Данные о материале - корпус
Цвет (Корпус)
зеленый (6021)
CTI согласно МЭК 60112
225
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 225
Расчетное напряжение изоляции (III/3)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
1,5 мм
минимальное значение пути утечки (III/3)
2,5 мм
Испытание на вибростойкость
Испытание на вибростойкость
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Преимущества
Подсоединение проводников на нескольких ярусах обеспечивает высокую плотность контактов|Маленький размер компонентов для систем с ограниченным количеством места|Известный принцип монтажа обеспечивает возможность применения во всем мире
Совместимые товары_1
ссылка на артикул1790647, ссылка на артикул1790111
Расчетное напряжение (III/2)
160 В
Расчетное импульсное напряжение (III/2)
2,5 кВ
Расчетное напряжение (II/2)
250 В
Расчетное импульсное напряжение (II/2)
2,5 кВ
Линейка изделий
COMBICON Connectors S
Металлическая поверхность зоны контакта (покрытие)
Олово (4 - 8 мкм Sn)
Усилие подключения и извлечения
Усилие подключения и извлечения
Усилие установки на 1 полюс, прибл.
3 Н
Усилие съема на 1 полюс, прибл.
2 Н
Стойкость маркировки
Стойкость маркировки

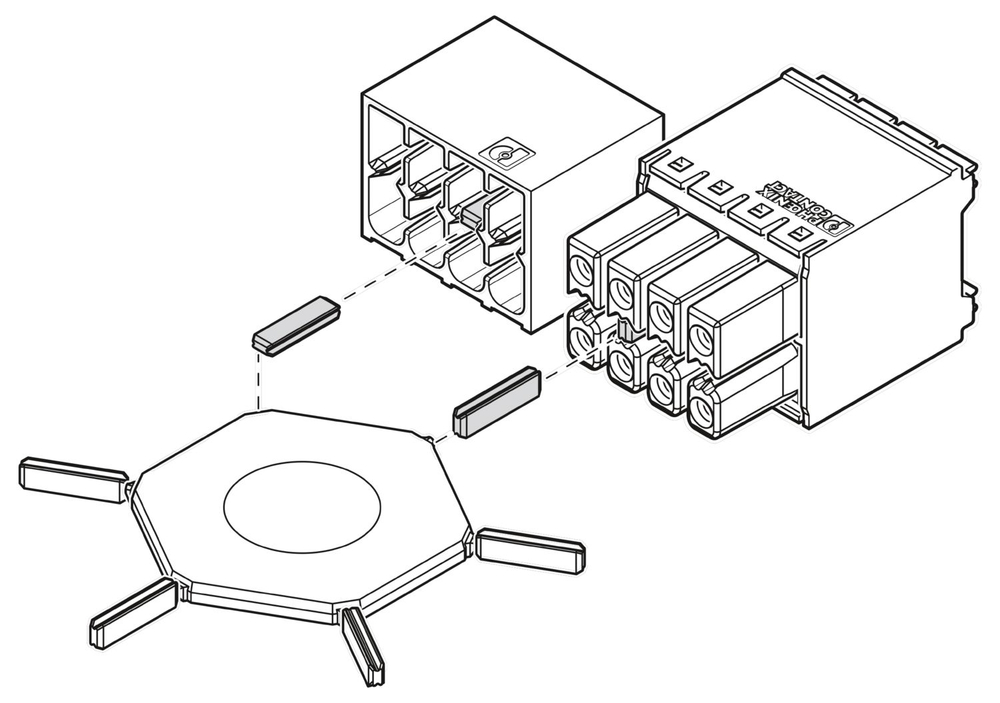

Поляризация и кодирование
Поляризация и кодирование
Визуальный осмотр
Визуальный осмотр
Проверка размеров
Проверка размеров
Испытания на долговечность
Испытания на долговечность
Импульсное напряжение на уровне моря
2,95 кВ
Проходное сопротивление R1
3 мΩ
Проходное сопротивление R2
3,5 мΩ
Климатические испытания
Климатические испытания
Коррозионное воздействие
0,2 дм^3 SO2 на ^300 дм^3/40 °C/1 цикл
Тепловая нагрузка
105 °C/168 ч
Испытательное переменное напряжение
1,39 кВ
Термическое испытание | Группа испытания C
Термическое испытание | Группа испытания C
Испытанное число контактов
20
Воздушные зазоры и пути утечки |
Воздушные зазоры и пути утечки |
Расчетное напряжение изоляции (III/2)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
1,5 мм
минимальное значение пути утечки (III/2)
1,6 мм
Расчетное напряжение изоляции (II/2)
250 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
1,5 мм
минимальное значение пути утечки (II/2)
2,5 мм
Расположение выводов
Линейное расположение выводов
Количество паечных выводов на потенциал
1
Металлическая поверхность зоны пайки (покрытие)
Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (промежуточное покрытие)
Никель (1,5 - 4 мкм Ni)
Металлическая поверхность зоны пайки (промежуточное покрытие)
Никель (1,5 - 4 мкм Ni)
Использование крепления контакта
Использование крепления контакта
Крепление контактаТребования >20 N
Испытание пройдено
