Описание

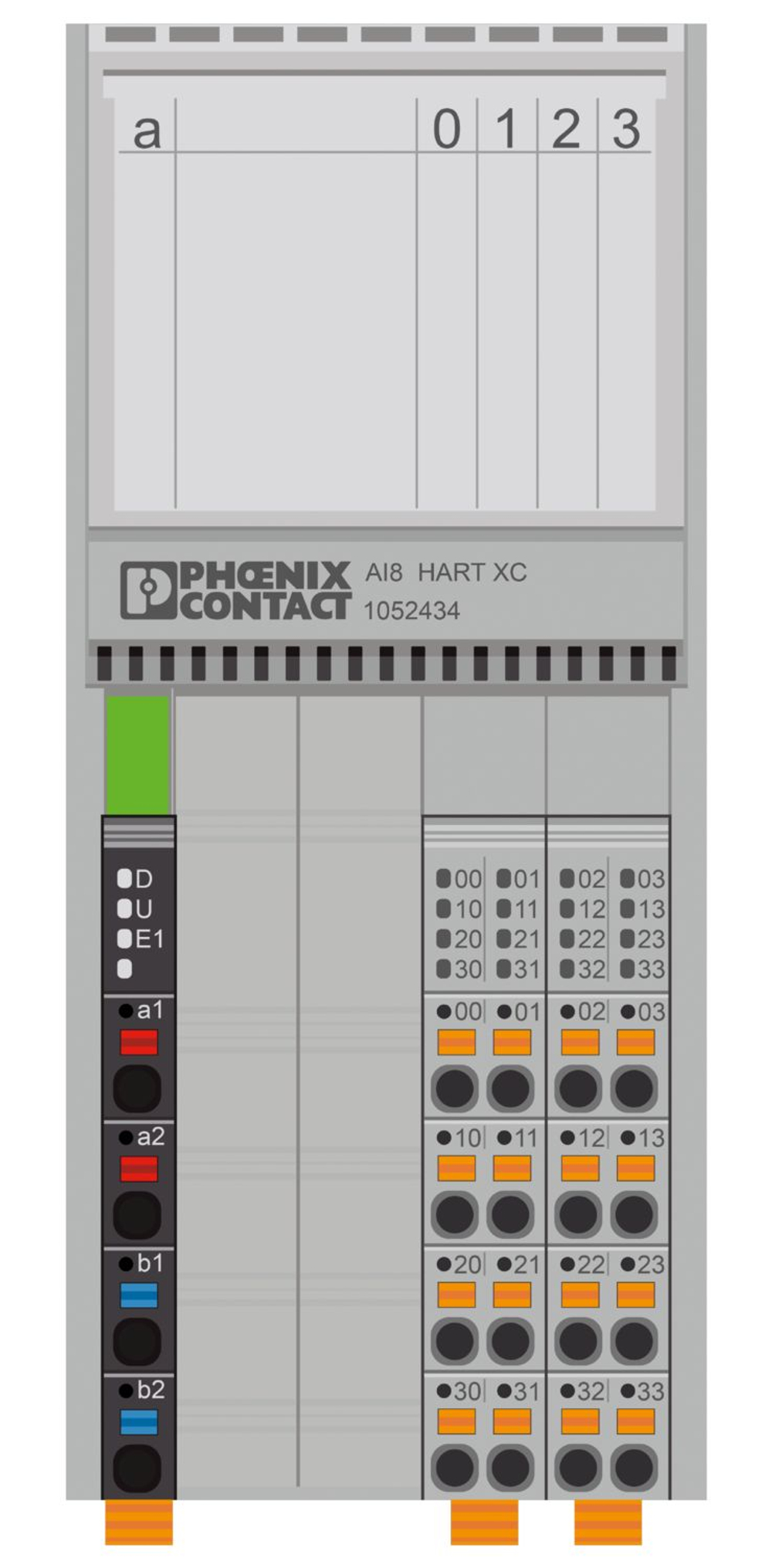

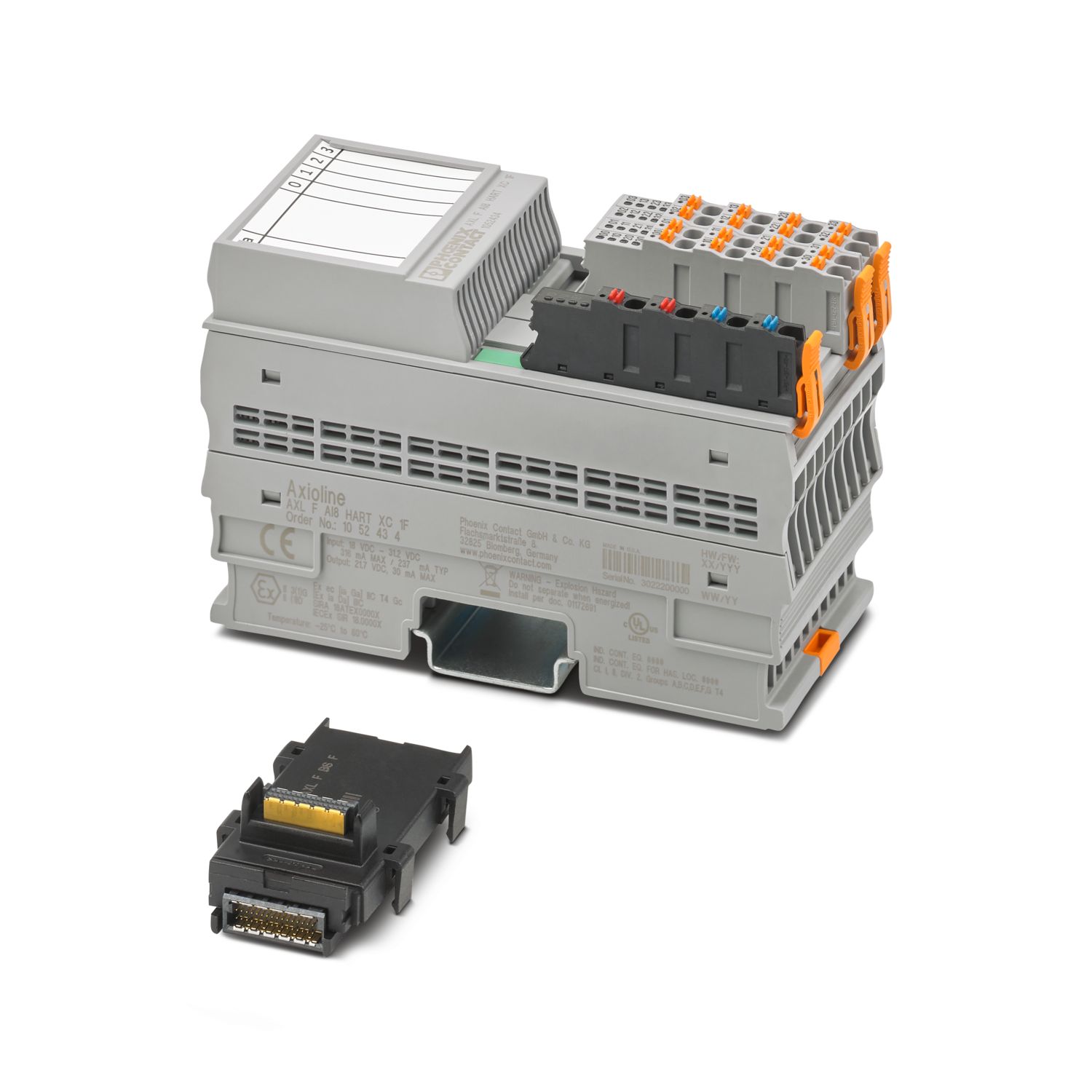

Axioline F, Модуль аналогового ввода, Активные аналоговые входы: 8 (HART), 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, Исполнение для тяжелых условий эксплуатации, Функциональность HART, Функциональность HART, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626676265

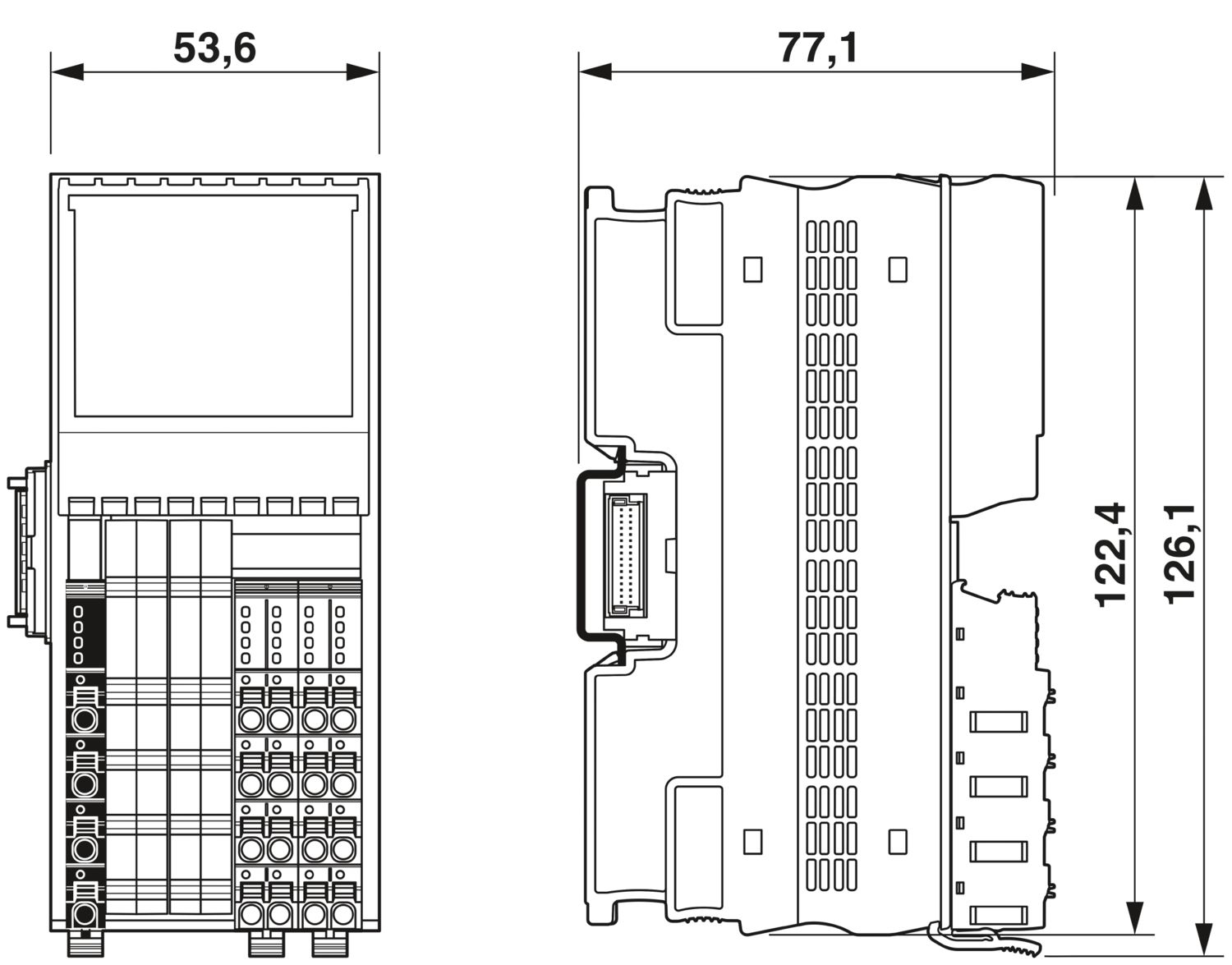

Габариты (ДxШxВ, см):
53.6x126.1x77.1
Номер артикула
1052434
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
366,5 g
Вес/шт. (без упаковки)
355 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T01:46:34.25
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-ai8-hart-xc-1f-1052434
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
2,51 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартный)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
US
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
Ex ec IIC T4 Gc,
II 3G Ex ec IIC T4 Gc,
Class I, Division 2, Groups A, B, C, D, T4
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от перепутывания полярности
Сертификат
E238705,
DEMKO 20 ATEX 2334X,
IECEx UL 20.0002X,
E196811,
PxCAI22UKEx1052427X
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада,
Class I, Div. 2, Groups A, B, C, D T4
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI241
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
Активный аналоговый модуль ввода|Обеспечение питания для макс. 8 пассивных аналоговых входных сигналов с поддержкой HART|Циклическиий доступ к PV, SV, TV, QV и контурному току|Диапазон тока: 4 мА ... 20 мА|Пригодно для особо тяжелых условий эксплуатации|Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
Совместимые товары_1
ссылка на артикул2688129, ссылка на артикул2700518, ссылка на артикул0820248, ссылка на артикул0829580, ссылка на артикул1053001, ссылка на артикул0808642, ссылка на артикул0801604
рекомендуется заказать также
ссылка на артикул1052416,ссылка на артикул1052427,ссылка на артикул1052429,ссылка на артикул1087079,ссылка на артикул1087080,ссылка на артикул1215392,ссылка на артикул1464112,ссылка на артикул2800035
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Указание CCCex
Запрещено использование во взрывоопасных зонах в Китае.
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Описание входа
Активные аналоговые входные сигналы с поддержкой HART
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 60 мА,
макс. 240 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Данные по взрывозащищенности
Данные по взрывозащищенности
Скорость передачи данных
100 Мбит/с
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
48 байт
Адресное пространство вывода
0 байт
Количество входов
8 (HART)
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 60 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
27 байт
Потребность в конфигурационных данных
6 байт
Наименование, вход
Активные аналоговые входы
UL Ex, США / Канада
UL Ex, США / Канада
Время цифроаналогового преобразования
500 мкс
Указание по технологии подключения
экранированный, с парной скруткой
Входной сигнал тока
4 мА ... 20 мА
Входное сопротивление, вход тока
100 Ом (стандартный (типовой))
Разрешение преобразователя A/D
12 бит
Форматы данных
Встраиваемый, совместимый с S7, стандартное форматирование
Входной фильтр
25 Гц
Предельная частота (3 дБ)
15 Гц
Представление измеренного значения
16 бит (15 бит + знаковый разряд)
Аналоговый:
Аналоговый:
Потенциалы: Питание аналоговых модулей (UA)
Потенциалы: Питание аналоговых модулей (UA)
Испытательное напряжение: Питание 5 В локальной шины (Uшина) / аналоговые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / аналоговые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Аналоговые входы / функциональное заземление
500 В AC, 60 Гц, 1 мин
Контрольная сумма SHA256
Контрольная сумма SHA256
Фильтрация
RFI-фильтрация / пассивный TP 2-й порядок
