Описание

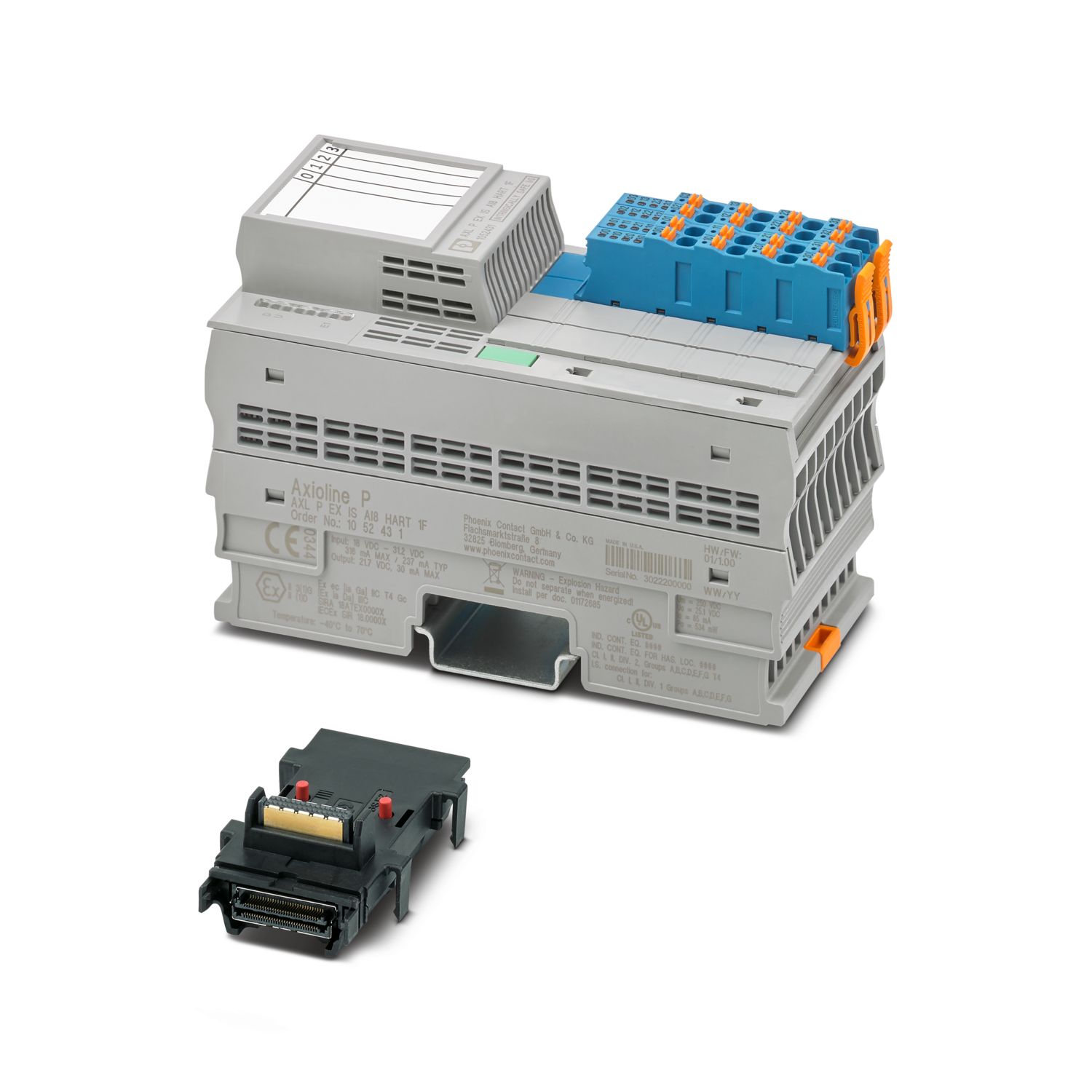

Axioline P, Модуль аналогового ввода, Активные аналоговые входы: 8 (HART), 4 мА ... 20 мА, cпособ подключения: 2-проводная схема, скорость передачи данных в локальной шине: 100 Мбит/с, Функциональность HART, искробезопасный, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline P
Характеристики
Штрих-код
4055626675947
Габариты (ДxШxВ, см):
53.6x126.1x77.2
Номер артикула
1052431
статус на складе в Германии
В настоящее время нет на складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
383,3 g
Вес/шт. (без упаковки)
261 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T00:56:30.073
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-p-ex-is-ai8-hart-1f-1052431
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
3,27 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85176200
Страна происхождения
US
Серия изделий
Axioline P
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
Class I, Division 2, Groups A, B, C, D, T4,
II 3(1) G Ex ec [ia Ga] IIC T4 GcII (1) D [Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от перепутывания полярности
Сертификат
E238705,
E196811,
DEMKO 20 ATEX 2370X,
IECEx UL 20.0044X,
UL22UKEX2508X
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада,
Ind. Cont. Eq. (E238705) also ListedInd. Cont. Eq. for haz. loc. E196811Install in: Class I, Div. 2, Groups A, B, C, D T4Intrinsically safe outputs for: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz locClass I, Zone 2, AEx ec [ia Ga] IIC T4 Gc[AEx ia Da] IIICEx ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRIP41
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
блочно-модульный
Прочие характеристики
Функциональность HART
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
Активный аналоговый модуль ввода|Обеспечение питания для макс. 8 пассивных аналоговых входных сигналов с поддержкой HART|2-проводная схема подключения датчиков|Диапазон тока: 4 мА ... 20 мА|Искробезопасные аналоговые входы с соединением с зоной 1, зоной 0 или разделом 1|Пригодно для особо тяжелых условий эксплуатации|Диапазон температуры: -40 °C ... +70 °C|С возможностью горячей замены
Совместимые товары_1
ссылка на артикул1052428, ссылка на артикул2700518, ссылка на артикул0829579, ссылка на артикул1100201, ссылка на артикул1052428
рекомендуется заказать также
ссылка на артикул0824474,ссылка на артикул1052417,ссылка на артикул1215393,ссылка на артикул1628512,ссылка на артикул1628513,ссылка на артикул1628982
Комплект поставки
с цокольным модулем шины и штекерами Axioline P
Наименование, подключение
Штекерные соединители Axioline P
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline P: система и установка».
Указание CCCex
Запрещено использование во взрывоопасных зонах в Китае.
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC (посредством цокольного модуля)
Описание входа
Активные аналоговые входные сигналы с поддержкой HART
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 135 мА,
max. 260 мА (посредством цокольного модуля)
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Данные по взрывозащищенности
Данные по взрывозащищенности
Скорость передачи данных
100 Мбит/с
Данные по технике безопасности
Данные по технике безопасности
Макс. выходное напряжение Uo
24,8 В
Макс. выходной ток Io
85,8 мА
Макс. выходная мощность Po
532 мВт
Модуль
Модуль
Адресное пространство ввода
48 байт
Адресное пространство вывода
0 байт
Количество входов
8 (HART)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 60 Гц, 1 мин
Наименование, вход
Активные аналоговые входы
UL Ex, США / Канада
UL Ex, США / Канада
Время цифроаналогового преобразования
500 мкс
Указание по технологии подключения
экранированный, с парной скруткой
Входной сигнал тока
4 мА ... 20 мА
Входное сопротивление, вход тока
100 Ом (стандартный (типовой))
Разрешение преобразователя A/D
12 бит
Форматы данных
Встраиваемый, совместимый с S7, стандартное форматирование
Входной фильтр
25 Гц
Предельная частота (3 дБ)
15 Гц
Представление измеренного значения
16 бит (15 бит + знаковый разряд)
Аналоговый:
Аналоговый:
Испытательное напряжение: Питание 5 В локальной шины (Uшина) / аналоговые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / аналоговые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Аналоговые входы / функциональное заземление
500 В AC, 60 Гц, 1 мин
Контрольная сумма SHA256
Контрольная сумма SHA256
Максимальное безопасное напряжение Um
250 В
Локальная шина Axioline P
Локальная шина Axioline P
Потенциалы: Напряжение питания (UL)
Потенциалы: Напряжение питания (UL)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Штекерные соединители Axioline P
Штекерные соединители Axioline P
A, B / IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
2,95 мГн / 0,113 мкФ
C / IIB, IIIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
18,95 мГн / 0,86 мкФ
D / IIA, E, F, G, класс III: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
30,95 мГн / 3,05 мкФ
Фильтрация
RFI-фильтрация / пассивный TP 2-й порядок
