Описание

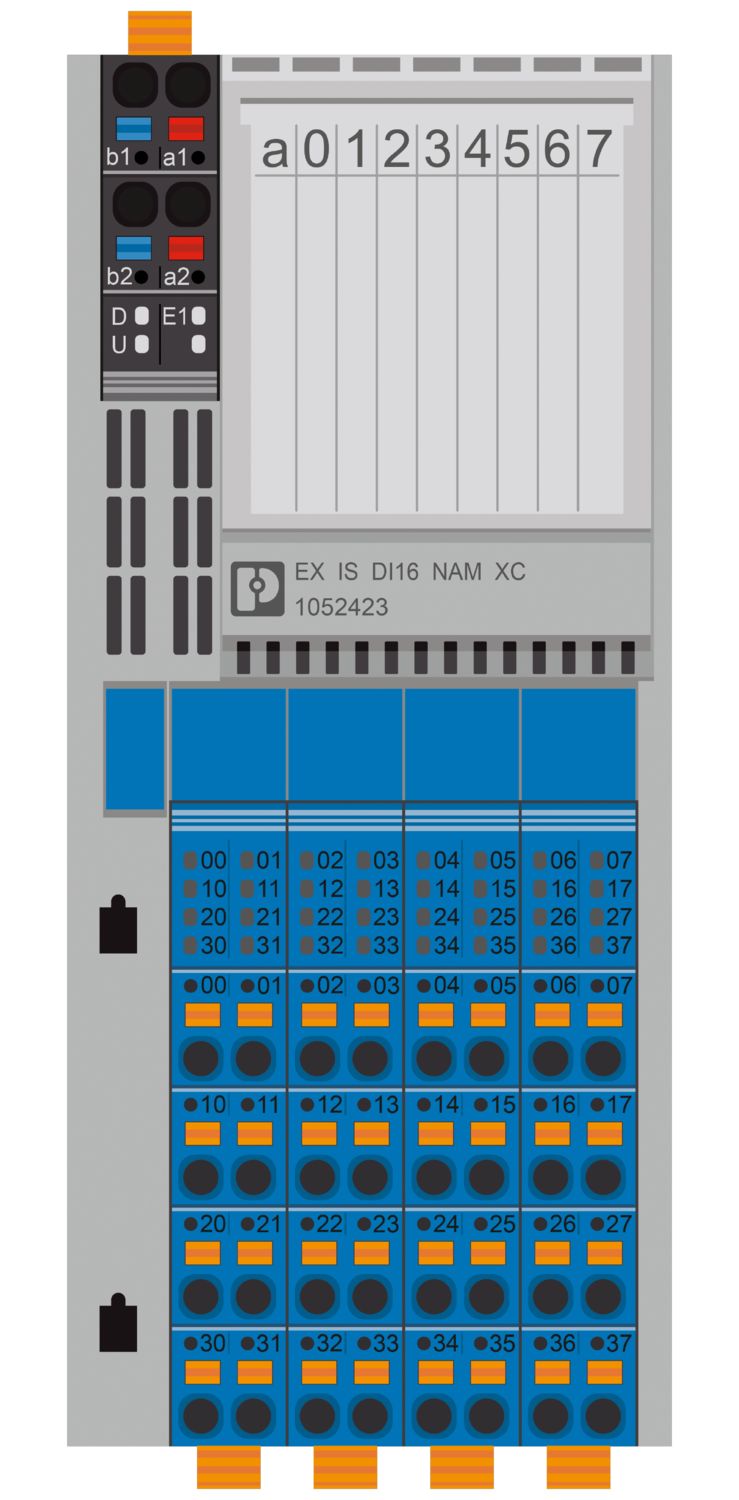

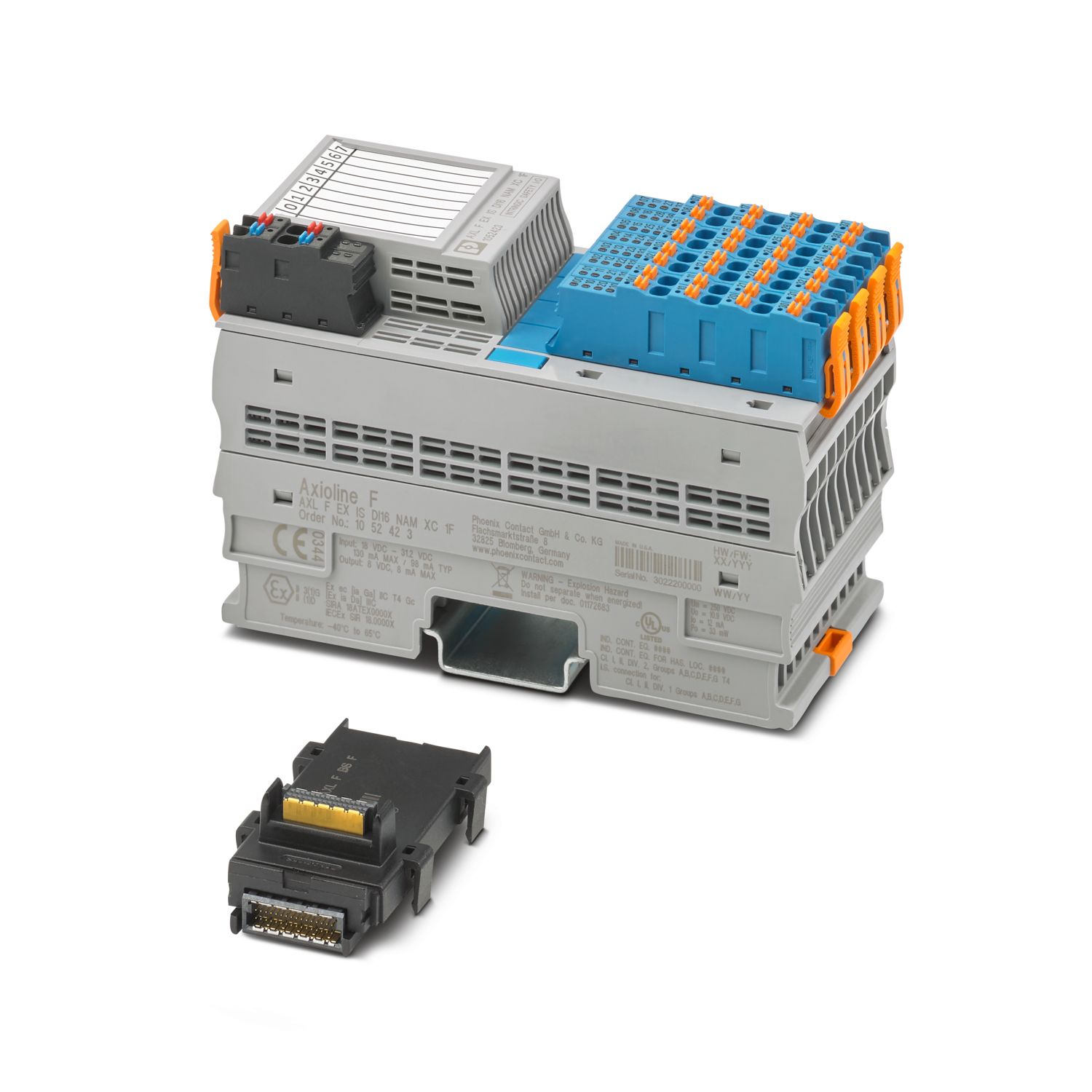

Axioline F, Модуль цифрового ввода, Цифровые входы: 16 (NAMUR), 8 В DC, cпособ подключения: 2-проводная схема, Исполнение для тяжелых условий эксплуатации, искробезопасный, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Штрих-код
4055626674940

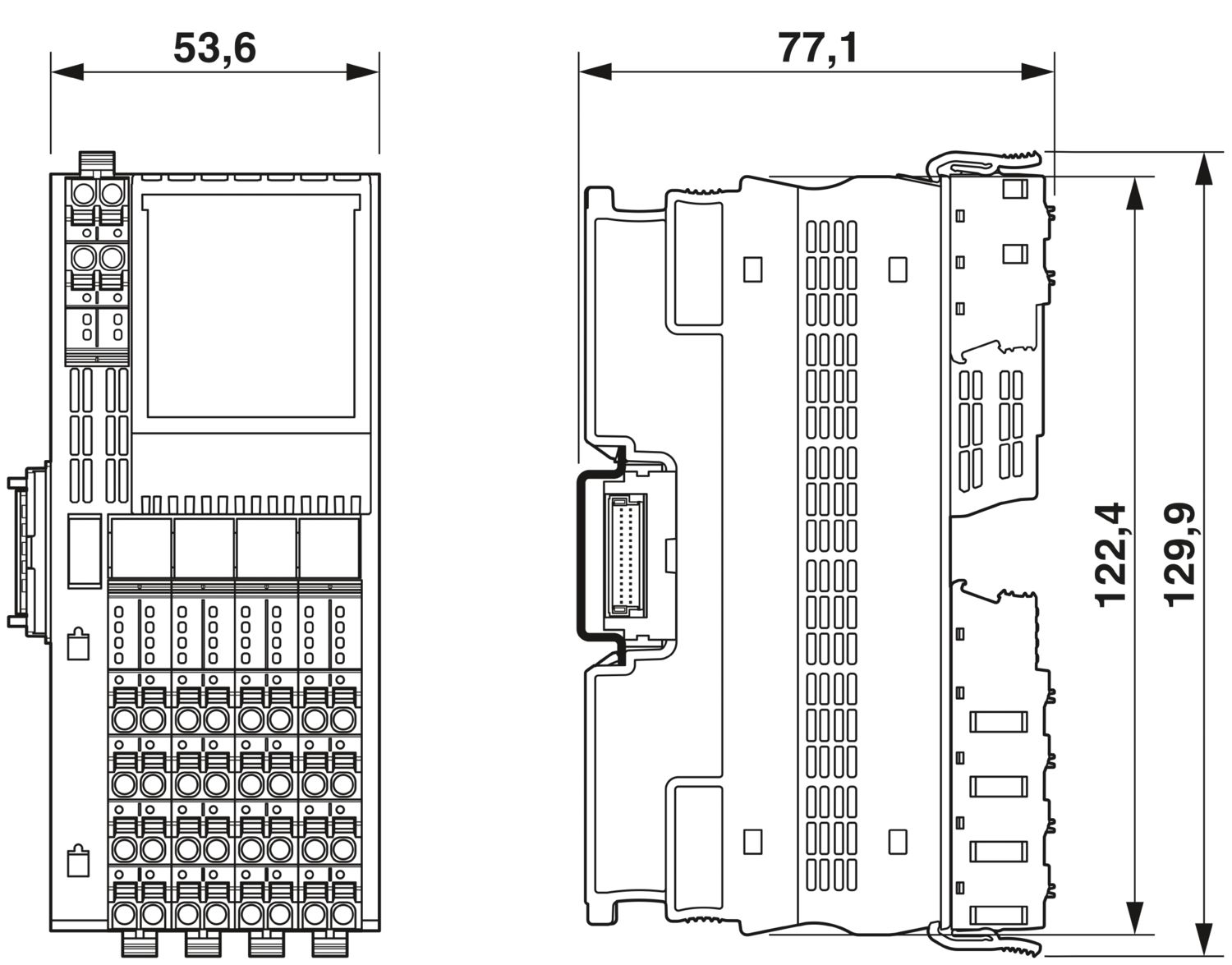

Габариты (ДxШxВ, см):
53.6x129.9x77.1
Номер артикула
1052423
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
420 g
Вес/шт. (без упаковки)
292,5 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T00:56:30.073
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-f-ex-is-di16-nam-xc-1f-1052423
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
2,8 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C (Стандартный)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389099
Страна происхождения
US
Серия изделий
Axioline F
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
Class I, Division 2, Groups A, B, C, D, T4,
II 3(1) G Ex ec [ia Ga] IIC T4 GcII (1) D [Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с)
Сертификат
E238705,
E196811,
DEMKO 20 ATEX 2370X,
IECEx UL 20.0044X,
UL22UKEX2508X
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада,
Ind. Cont. Eq. (E238705) also ListedInd. Cont. Eq. for haz. loc. E196811Install in: Class I, Div. 2, Groups A, B, C, D T4Intrinsically safe outputs for: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz locClass I, Zone 2, AEx ec [ia Ga] IIC T4 Gc[AEx ia Da] IIICEx ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRI2E4
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Исполнение для тяжелых условий эксплуатации
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
16 цифровых входных сигналов NAMUR для бесконтактных датчиков NAMUR согласно EN 60947-5-6|Ненагруженные контакты|Переключающие контакты с цепью сопротивления согласно МЭК/EN 60947-5-6|2-проводная схема подключения датчиков|Искробезопасные цифровые входы с соединением с зоной 1, зоной 0 или разделом 1|Пригодно для особо тяжелых условий эксплуатации|Расширенный диапазон температуры -40 °C ... +70 °C (см. главу "Успешно протестированы: использование при экстремальных окружающих условиях" в паспорте)
Совместимые товары_1
ссылка на артикул2688129, ссылка на артикул2700518, ссылка на артикул0829579, ссылка на артикул0829580, ссылка на артикул0801604, ссылка на артикул1100201
рекомендуется заказать также
ссылка на артикул1052417,ссылка на артикул1052431,ссылка на артикул1052432,ссылка на артикул1086901,ссылка на артикул1087077,ссылка на артикул1087081,ссылка на артикул1087082,ссылка на артикул1100201,ссылка на артикул1215393
Комплект поставки
с цокольным модулем шины и штекерами Axioline F
Наименование, подключение
Axioline F штекер
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline F: система и установка».
Указание CCCex
Запрещено использование во взрывоопасных зонах в Китае.
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC
Описание входа
Цифровые входные сигналы с поддержкой NAMUR
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
макс. 60 мА,
макс. 130 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 3000 м над уровнем моря)

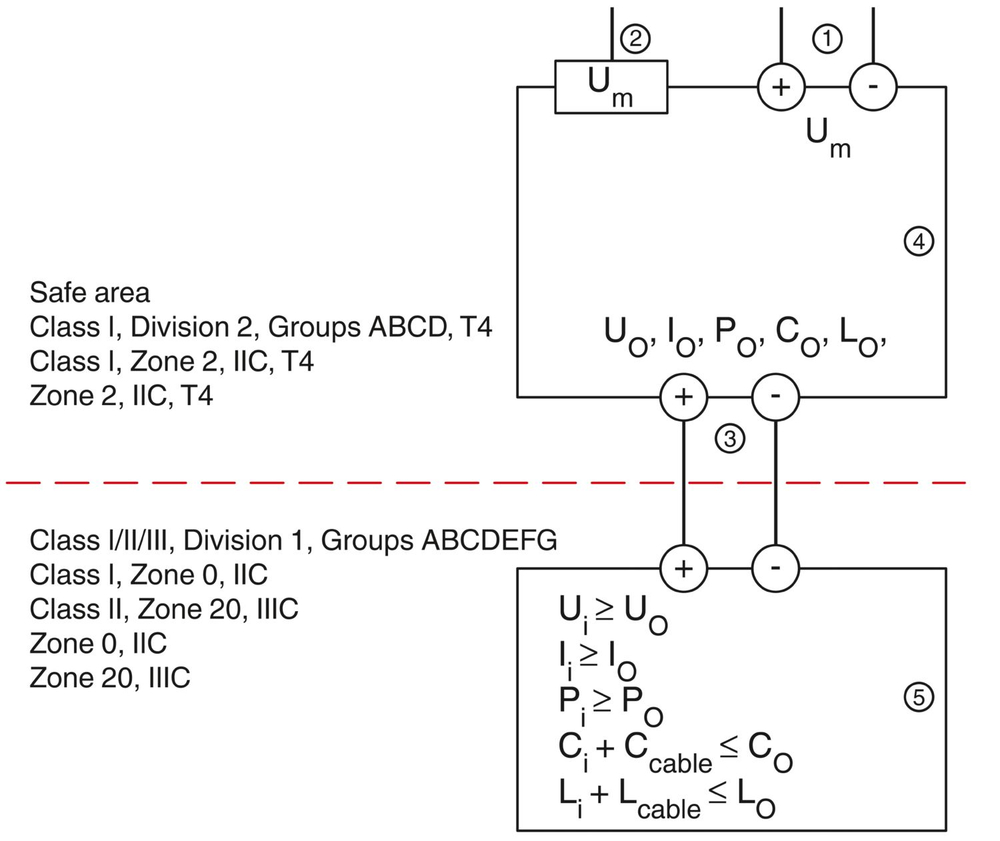

Данные по взрывозащищенности
Данные по взрывозащищенности
Скорость передачи данных
100 Мбит/с
Данные по технике безопасности
Данные по технике безопасности
Макс. выходное напряжение Uo
10,6 В
Макс. выходной ток Io
11 мА
Макс. выходная мощность Po
30 мВт
Локальная шина Axioline F
Локальная шина Axioline F
Модуль
Модуль
Адресное пространство ввода
2 байт (Встроенная программа 1.00)
Адресное пространство вывода
0 байт
Количество входов
16 (NAMUR)
Номинальное напряжение на входе UIN
8,2 В DC
Потенциалы: Питание локальной шины Axioline F (UBus)
Потенциалы: Питание локальной шины Axioline F (UBus)
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / 24 В питание (периферийных устройств)
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 60 Гц, 1 мин
Axioline F штекер
Axioline F штекер
Потребность в параметрических данных
6 байт
Потребность в конфигурационных данных
6 байт
Цифровой:
Цифровой:
Наименование, вход
Цифровые входы
UL Ex, США / Канада
UL Ex, США / Канада
Максимальное безопасное напряжение Um
250 В
Испытательное напряжение: Питание 5 В локальной шины (U Bus) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Цифровые входы / функциональное заземление
500 В AC, 60 Гц, 1 мин
A, B / IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 2,3 мкФ
C / IIB, IIIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 16 мкФ
D / IIA, E, F, G, класс III: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 71,8 мкФ
Потенциалы: Питание для модулей цифрового ввода (UI)
Потенциалы: Питание для модулей цифрового ввода (UI)
Все характеристики
