Описание

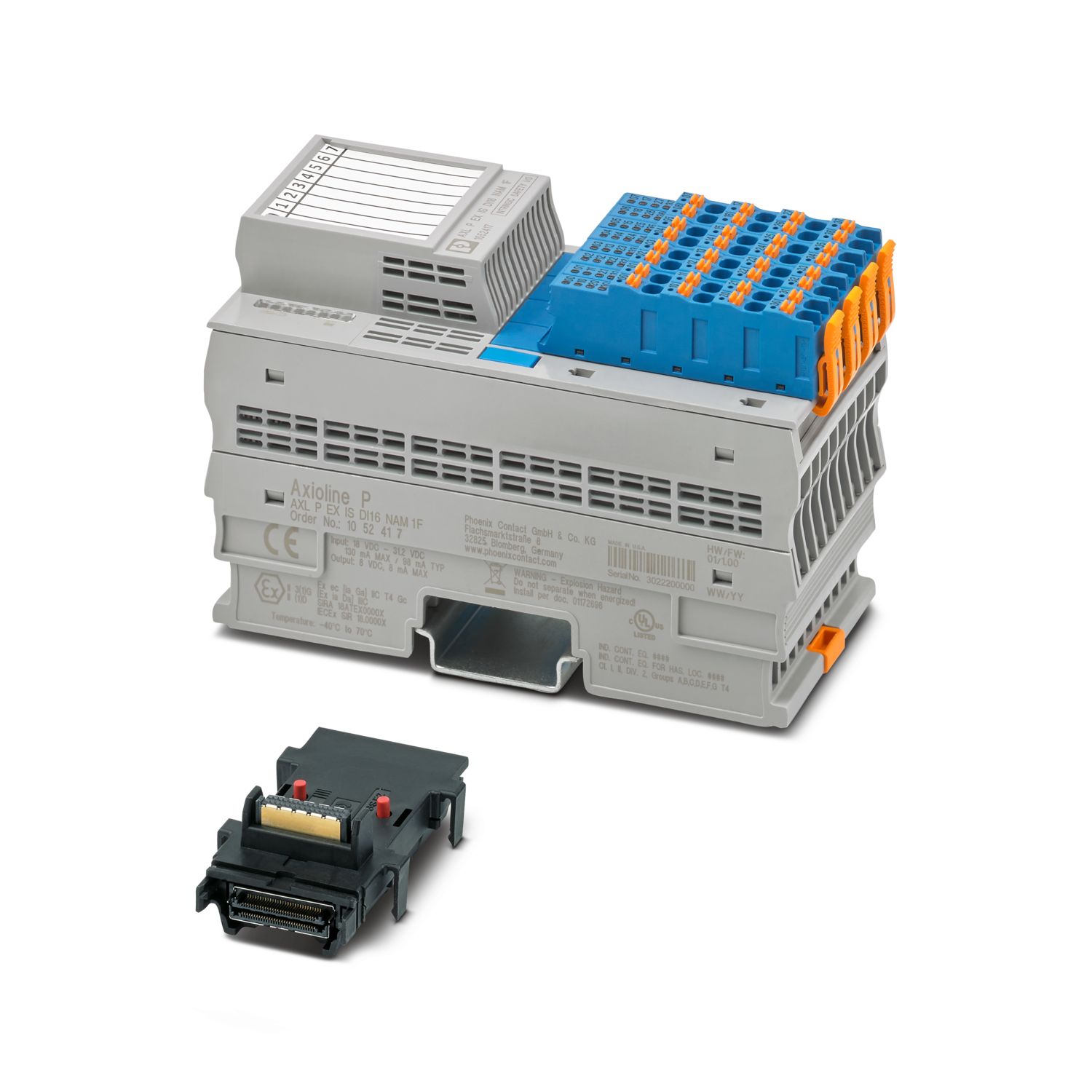

Axioline P, Модуль цифрового ввода, Цифровые входы: 16 (NAMUR), 8 В DC, cпособ подключения: 2-проводная схема, Функциональность NAMUR, искробезопасный, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline P
Характеристики
Штрих-код
4055626676241

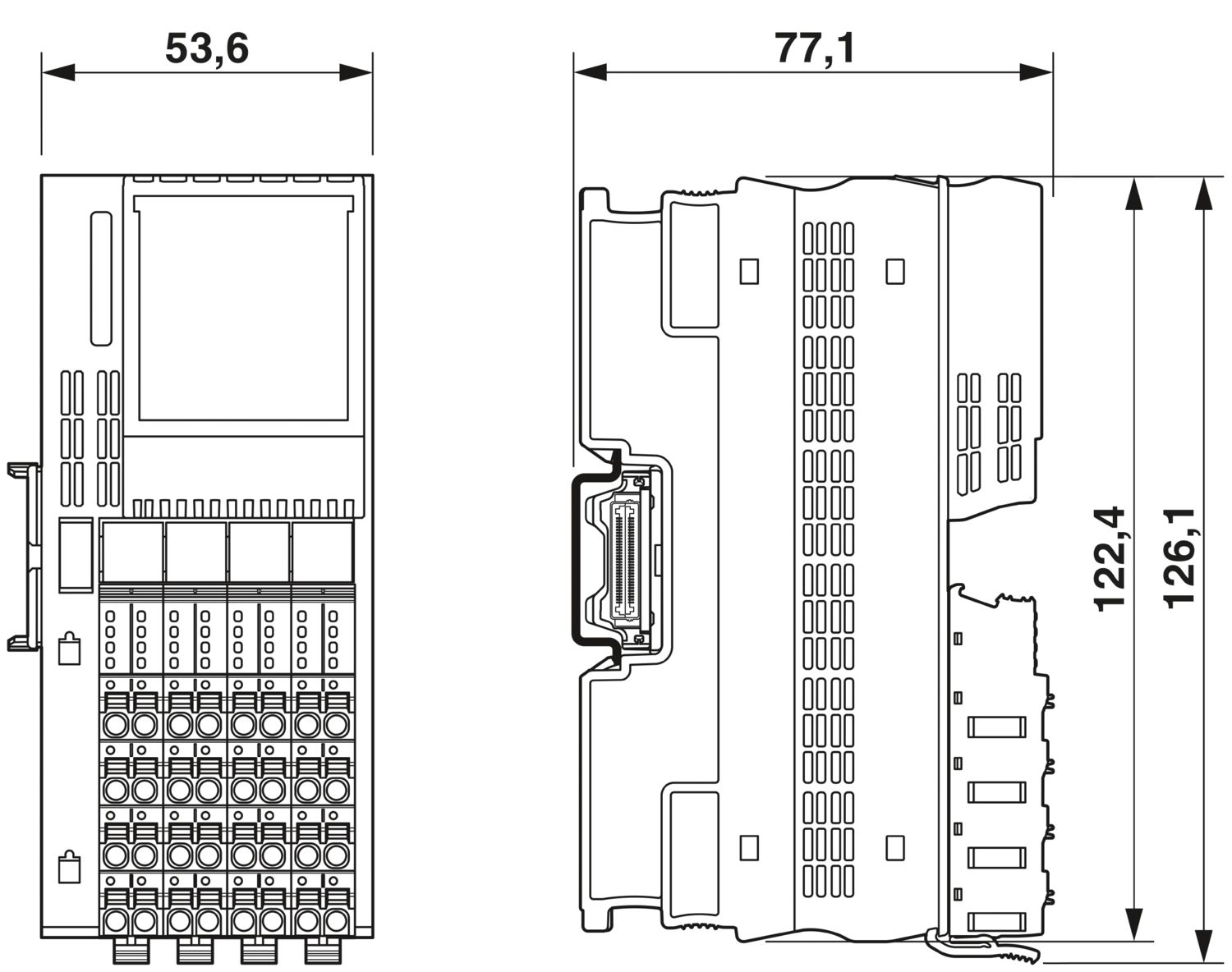

Габариты (ДxШxВ, см):
53.6x126.1x77.2
Номер артикула
1052417
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
400 g
Вес/шт. (без упаковки)
288 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T00:56:30.073
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-p-ex-is-di16-nam-1f-1052417
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
3,17 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389099
Страна происхождения
US
Серия изделий
Axioline P
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
Class I, Division 2, Groups A, B, C, D, T4,
II 3(1) G Ex ec [ia Ga] IIC T4 GcII (1) D [Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC,
Ex ec [ia Ga] IIC T4 Gc
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от перепутывания полярности
Сертификат
E238705,
E196811,
DEMKO 20 ATEX 2370X,
IECEx UL 20.0044X,
UL22UKEX2508X
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада,
Ind. Cont. Eq. (E238705) also ListedInd. Cont. Eq. for haz. loc. E196811Install in: Class I, Div. 2, Groups A, B, C, D T4Intrinsically safe outputs for: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz locClass I, Zone 2, AEx ec [ia Ga] IIC T4 Gc[AEx ia Da] IIICEx ec [ia Ga] IIC T4 Gc[Ex ia Da] IIIC
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRIP31
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
блочно-модульный
Прочие характеристики
Функциональность NAMUR
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
16 цифровых входных сигналов NAMUR для бесконтактных датчиков NAMUR согласно EN 60947-5-6|Ненагруженные контакты|Переключающие контакты с цепью сопротивления согласно МЭК/EN 60947-5-6|2-проводная схема подключения датчиков|Искробезопасные цифровые входы с соединением с зоной 1, зоной 0 или разделом 1|Пригодно для особо тяжелых условий эксплуатации|Диапазон температуры: -40 °C ... +70 °C|С возможностью горячей замены
Совместимые товары_1
ссылка на артикул1052428, ссылка на артикул0829579, ссылка на артикул1100201
рекомендуется заказать также
ссылка на артикул1052423,ссылка на артикул1052431,ссылка на артикул1086901,ссылка на артикул1087077,ссылка на артикул1087081,ссылка на артикул1087082,ссылка на артикул1215393
Комплект поставки
с цокольным модулем шины и штекерами Axioline P
Наименование, подключение
Штекерные соединители Axioline P
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline P: система и установка».
Указание CCCex
Запрещено использование во взрывоопасных зонах в Китае.
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC (посредством цокольного модуля)
Описание входа
Цифровые входные сигналы с поддержкой NAMUR
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
max. 130 мА (посредством цокольного модуля),
макс. 135 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Данные по взрывозащищенности
Данные по взрывозащищенности
Скорость передачи данных
100 Мбит/с
Данные по технике безопасности
Данные по технике безопасности
Макс. выходное напряжение Uo
10,6 В
Макс. выходной ток Io
11 мА
Макс. выходная мощность Po
30 мВт
Модуль
Модуль
Адресное пространство ввода
2 байт (Встроенная программа 1.00)
Адресное пространство вывода
0 байт
Количество входов
16 (NAMUR)
Номинальное напряжение на входе UIN
8,2 В DC
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 60 Гц, 1 мин
Цифровой:
Цифровой:
Идентификационный код (шестнадцатеричн.)
нет
Наименование, вход
Цифровые входы
UL Ex, США / Канада
UL Ex, США / Канада
Контрольная сумма SHA256
Контрольная сумма SHA256
Максимальное безопасное напряжение Um
250 В
Локальная шина Axioline P
Локальная шина Axioline P
Потенциалы: Напряжение питания (UL)
Потенциалы: Напряжение питания (UL)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Испытательное напряжение: Питание 5 В локальной шины (U Bus) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Цифровые входы / функциональное заземление
500 В AC, 60 Гц, 1 мин
Штекерные соединители Axioline P
Штекерные соединители Axioline P
A, B / IIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 2,3 мкФ
C / IIB, IIIC: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 16 мкФ
D / IIA, E, F, G, класс III: макс. внешняя индуктивность Lo / макс. внешняя емкость Co
100 мГн / 71,8 мкФ
Все характеристики
