Описание

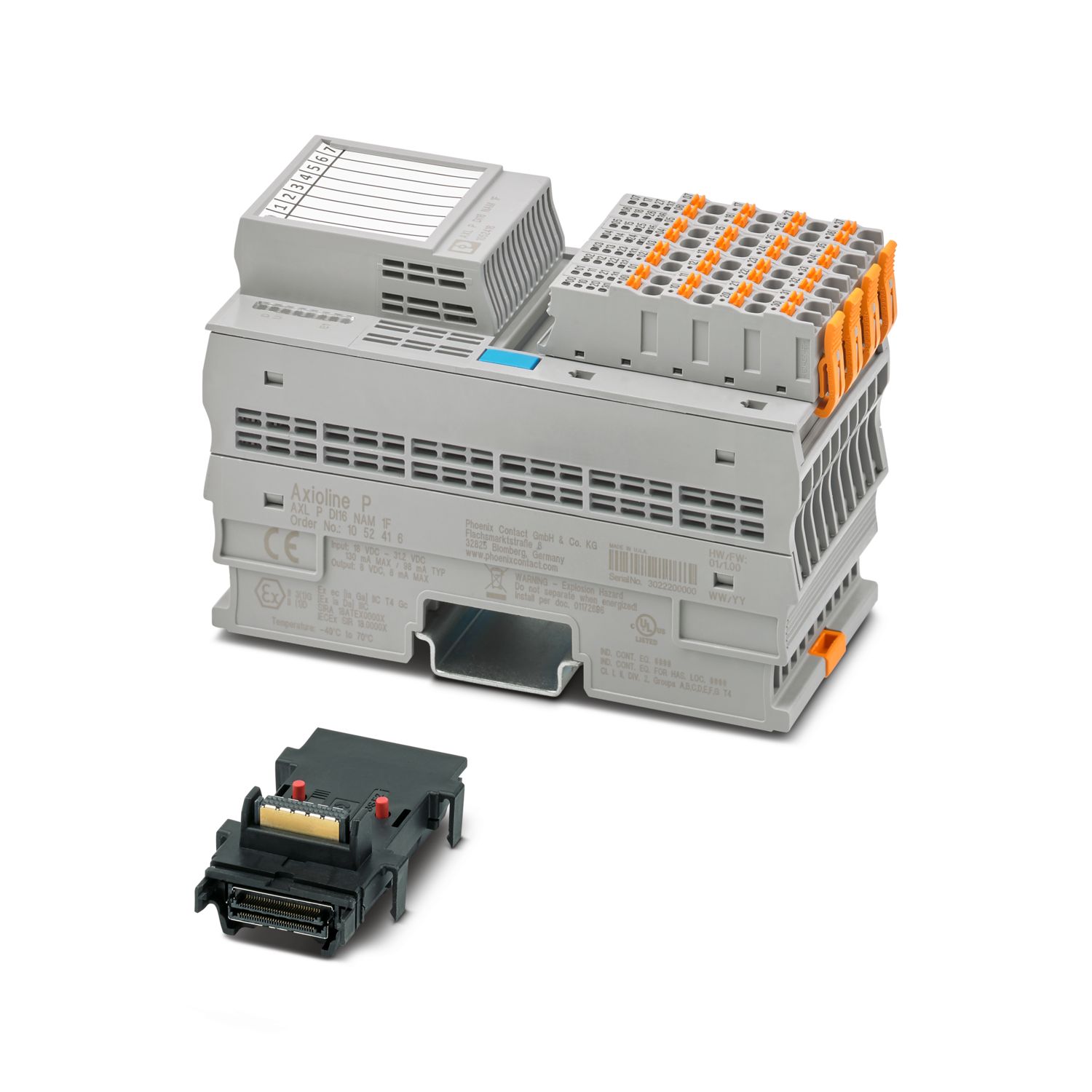

Axioline P, Модуль цифрового ввода, Цифровые входы: 16 (NAMUR), 8 В DC, cпособ подключения: 2-проводная схема, Функциональность NAMUR, скорость передачи данных в локальной шине: 100 Мбит/с, cтепень защиты: IP20, с цокольным модулем шины и штекерами Axioline P
Характеристики
Штрих-код
4055626676623

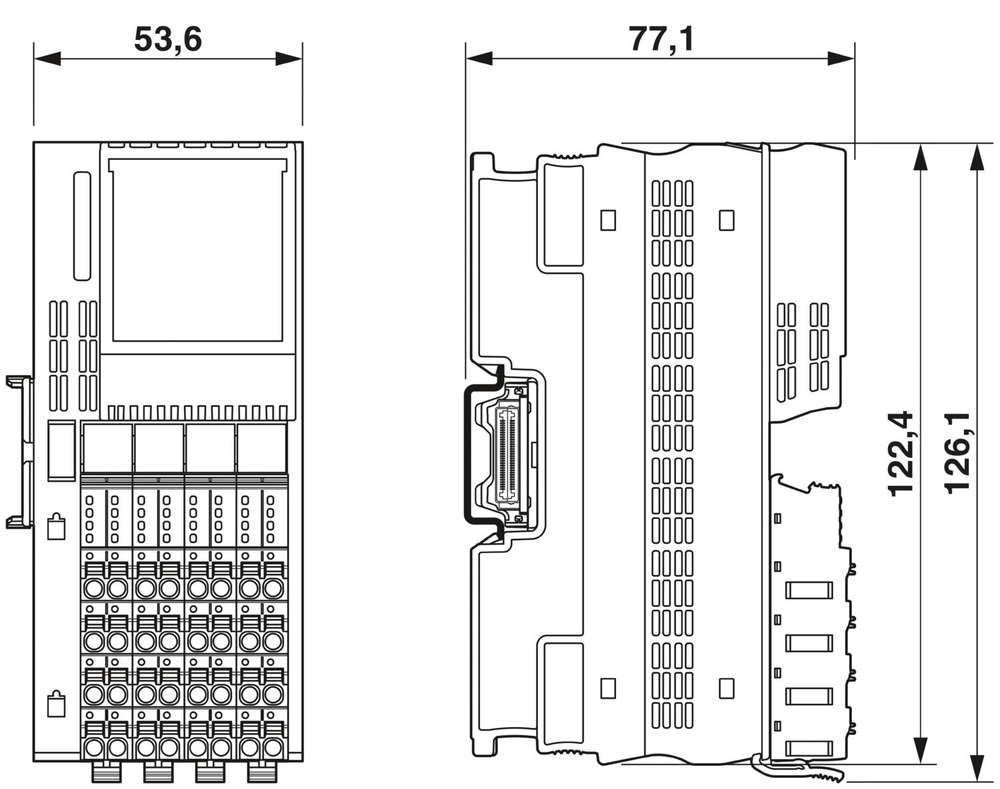

Габариты (ДxШxВ, см):
53.6x126.1x77.2
Номер артикула
1052416
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
380 g
Вес/шт. (без упаковки)
276 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-30T00:56:30.073
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-vvoda-vyvoda-axl-p-di16-nam-1f-1052416
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Макс. мощность потерь при номинальных условиях
3,17 Вт
Тип подключения
Зажимы Push-in,
Цокольный модуль шины
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Допустимая влажность воздуха (хранение / транспортировка)
5 % ... 95 % (без выпадения конденсата)
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85389099
Страна происхождения
US
Серия изделий
Axioline P
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 % (без выпадения конденсата)
Маркировка
cULus,
Ex ec IIC T4 Gc,
II 3G Ex ec IIC T4 Gc,
Class I, Division 2, Groups A, B, C, D, T4
Защитная схема
Защита от перенапр.; электронный (35 В, 0,5 с),
Защита входов от перепутывания полярности
Сертификат
E238705,
DEMKO 20 ATEX 2334X,
IECEx UL 20.0002X,
PxCAI22UKEx1052416X,
E196811
Монтажное положение
Любая (нет изменения характеристик в зависимости от температуры)
UL, США / Канада
UL, США / Канада,
Class I, Div. 2, Groups A, B, C, D T4Class I, Zone 2, IIC T4
Степень защиты
IP20,
III (МЭК 61140, EN 61140, VDE 0140-1)
Диапазон напряжения питания
19,2 В DC ... 30 В DC
Ограничение износа
Ограничение износа
Указание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
ATEX
ATEX
IECEx
IECEx
UKCA Ex (UKEX)
UKCA Ex (UKEX)
CCC / China-Ex
CCC / China-Ex
Производитель
Phoenix Contact
Технология подключения
Технология подключения
Соединение провода
Соединение провода
Ключ изделия
DRIP31
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Конструкция
блочно-модульный
Прочие характеристики
Функциональность NAMUR
Указание по применению
Указание по применению,
Только для промышленного использования
Преимущества
16 цифровых входных сигналов NAMUR для бесконтактных датчиков NAMUR согласно EN 60947-5-6|Ненагруженные контакты|Переключающие контакты с цепью сопротивления согласно МЭК/EN 60947-5-6|2-проводная схема подключения датчиков|Пригодно для особо тяжелых условий эксплуатации|Диапазон температуры: -40 °C ... +70 °C|С возможностью горячей замены
Совместимые товары_1
ссылка на артикул1052428, ссылка на артикул0829579
рекомендуется заказать также
ссылка на артикул1052427,ссылка на артикул1052429,ссылка на артикул1087079,ссылка на артикул2904647,ссылка на артикул2905203
Комплект поставки
с цокольным модулем шины и штекерами Axioline P
Наименование, подключение
Штекерные соединители Axioline P
Указание по типу подключения
Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline P: система и установка».
Указание CCCex
Запрещено использование во взрывоопасных зонах в Китае.
Давление воздуха (эксплуатации)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Электропитание
5 В DC (посредством цокольного модуля),
24 В DC (посредством цокольного модуля)
Описание входа
Цифровые входные сигналы с поддержкой NAMUR
Способ подключения
2-проводная схема
Количество интерфейсов
2
Потребление тока
max. 130 мА (посредством цокольного модуля),
макс. 135 мА
Сечение провода AWG
24 ... 16
Давление воздуха (хранение / транспортировка)
70 кПа ... 106 кПа (до 2000 м над уровнем моря)
Данные по взрывозащищенности
Данные по взрывозащищенности
Скорость передачи данных
100 Мбит/с
Модуль
Модуль
Адресное пространство ввода
2 байт (Встроенная программа 1.00)
Адресное пространство вывода
0 байт
Количество входов
16 (NAMUR)
Номинальное напряжение на входе UIN
8,2 В DC
Гальваническая развязка/изоляция диапазонов напряжения
Гальваническая развязка/изоляция диапазонов напряжения
Испытательное напряжение: 5 В питание локальной шины (UBus) / функциональное заземление
500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление
500 В AC, 60 Гц, 1 мин
Цифровой:
Цифровой:
Идентификационный код (шестнадцатеричн.)
нет
Наименование, вход
Цифровые входы
UL Ex, США / Канада
UL Ex, США / Канада
Контрольная сумма SHA256
Контрольная сумма SHA256
Локальная шина Axioline P
Локальная шина Axioline P
Потенциалы: Напряжение питания (UL)
Потенциалы: Напряжение питания (UL)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Потенциалы: Питание локальной шины Axioline Р (UBus)
Испытательное напряжение: Питание 5 В локальной шины (U Bus) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Питание 24 В (периферийные устройства) / цифровые входы
1500 В AC, 60 Гц, 1 мин
Испытательное напряжение: Цифровые входы / функциональное заземление
500 В AC, 60 Гц, 1 мин
Штекерные соединители Axioline P
Штекерные соединители Axioline P
