Описание

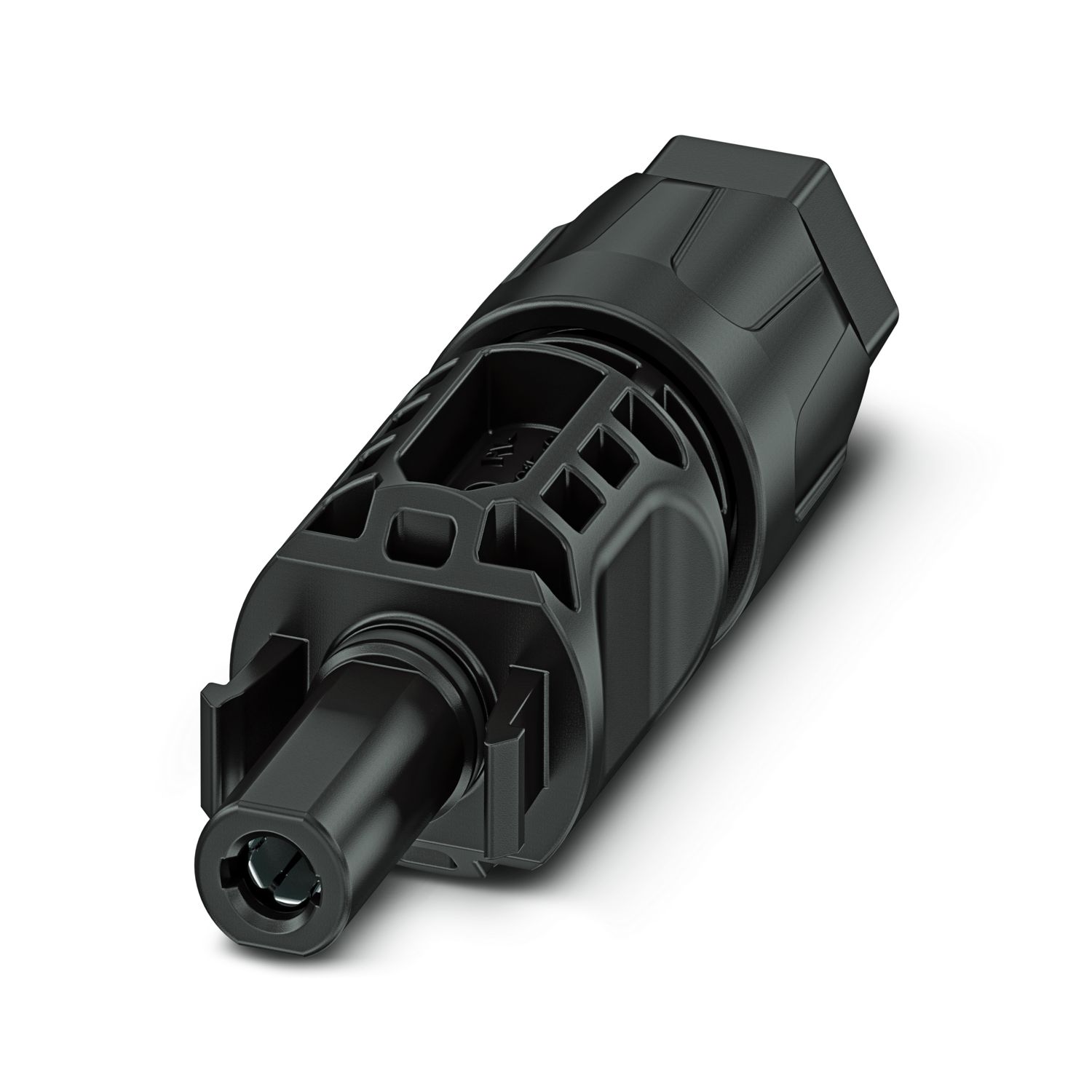

Штекерные соединители для ФГ-систем, Серия изделий: SUNCLIX, цвет: черный, полюсов: 1, сечение жилы мин.: 2,5 мм2, сечение жилы макс.: 6 мм2, расчетное напряжение: 1500 V DC, расчетный ток: 40 A, Тип подключения: Обжим, мин. диаметр кабеля: 5 мм, макс. диаметр кабеля: 8 мм
Характеристики
Штрих-код
4055626669632
Габариты (ДxШxВ, см):
20x20x0
Номер артикула
1050771
статус на складе в Германии
В настоящее время нет на складе
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
9,821 g
Вес/шт. (без упаковки)
9,821 g
Цвет
черный
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-29T12:37:36.647
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/soedinitel-dla-fg-sistemy-pv-c1f-c-hsg-1050771
Изоляционные характеристики
Изоляционные характеристики
Степень загрязнения
2
Расчетное импульсное напряжение
16 кВ
Тип подключения
Обжим
Длина снятия изоляции
8 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
II
Изоляционный материал
mPPE
Механические данные
Механические данные
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (при монтаже)
-5 °C ... 50 °C
Номер таможенного тарифа
85359000
Страна происхождения
IN
Серия изделий
SUNCLIX
Полюсов
1
Расчетный ток
40 A (согласно МЭК 62852:2014/AMD1:2020),
50 A (согласно UL 6703)
Контактное сопротивление
≤ 0,45 мΩ
Циклы установки
100
Степень защиты
II,
IP66/IP68 (2 m / 24 h) (вставлен)
Наружный диаметр кабеля
5 мм ... 8 мм,
5,00 мм 8,00 мм
Производитель
Phoenix Contact
Стандарты/нормативные документы
МЭК 62852:2014/AMD1:2020
Ключ изделия
ABLBBB
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Материал, контактная поверхность
Ag
Расчетное импульсное напряжение (III/3)
16 кВ
Указания по безопасности
Указания по безопасности,
• ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен.
Преимущества
Технология обжимного соединения для автоматизированного монтажа|Высокая производительность благодаря посеребренным контактам|Международные допуски МЭК и UL позволяют использовать изделие во всем мире|Уникальная стыковочная часть SUNCLIX
Совместимые товары_1
ссылка на артикул1785430, ссылка на артикул1050767, ссылка на артикул1050769, ссылка на артикул1212755, ссылка на артикул1069522, ссылка на артикул1478435, ссылка на артикул1478436, ссылка на артикул1196767, ссылка на артикул1196769, ссылка на артикул1196774, ссылка на артикул1196775
рекомендуется заказать также
ссылка на артикул1020775,ссылка на артикул1050770,ссылка на артикул1133364,ссылка на артикул1196766,ссылка на артикул3273325,ссылка на артикул3273820
Переходное сопротивление
0,3 мΩ (Обжим к обжиму)
Усилие установки
45 Н ±10 Н
Усилие съема
250 Н ±50 Н (в заблокированном состоянии)
Цвет корпуса
черный
Материал Корпус
PPE
Материал Контакт
Cu
Материал кабельного сальника
EPDM
Отдельная жила, сечение
2,5 мм² 6 мм² 14 AWG 10 AWG
Усилие извлечения провода
80 Н (МЭК 62852:2014)
Материал, уплотнительное кольцо
Силопрен LSR 2660
Расчетное напряжение (II/2)
1500 В
Номинальное напряжение ATD
1500 V DC (II/2,00) согласно МЭК 62852:2014/AMD1:2020
Расчетный ток (4,0 мм²)
34 A (согласно МЭК 62852:2014/AMD1:2020)
Расчетный ток (2,5 мм²)
27 A (согласно МЭК 62852:2014/AMD1:2020)
Длина снятия изоляции c одножильного кабеля
9 мм -1 мм
Все характеристики
