Описание

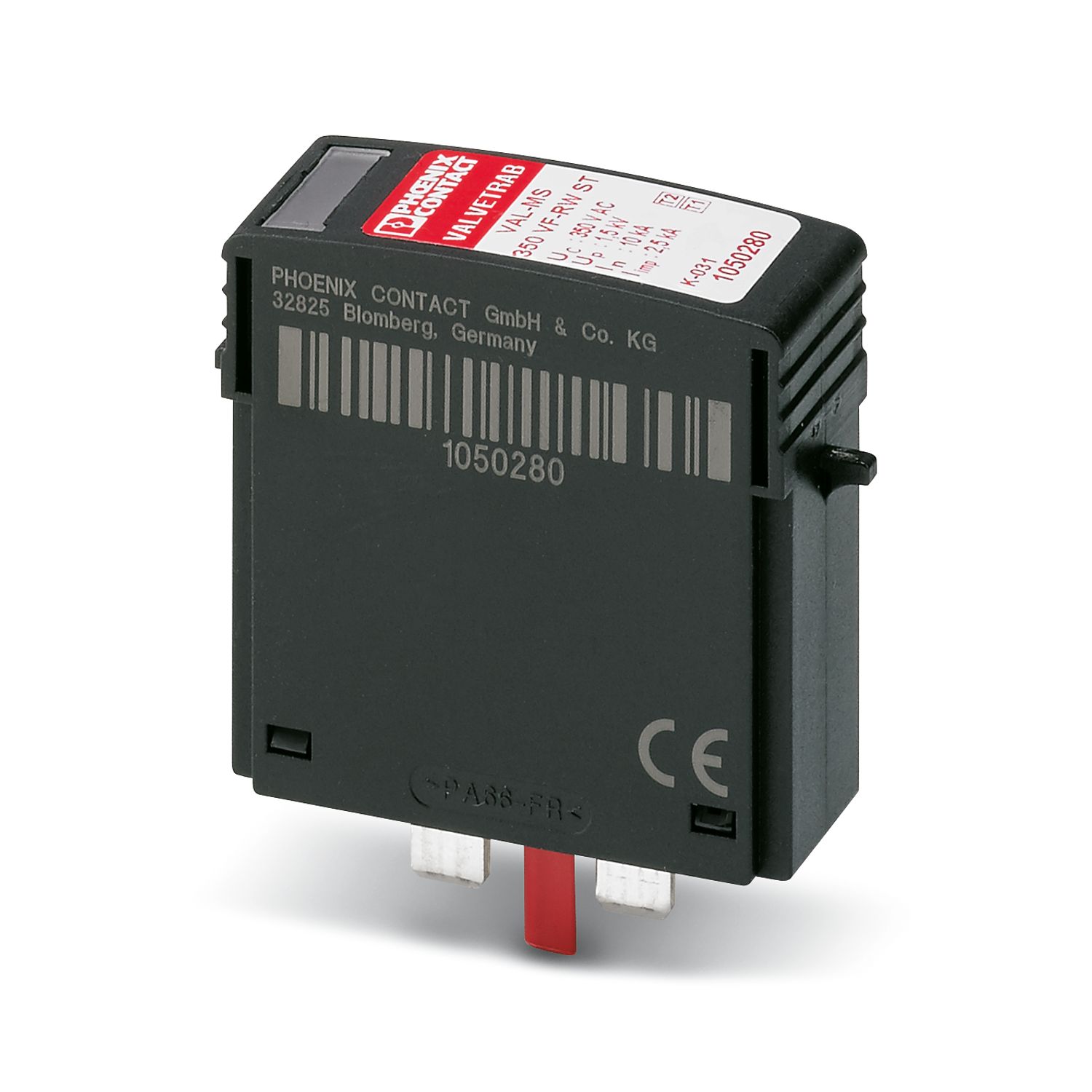

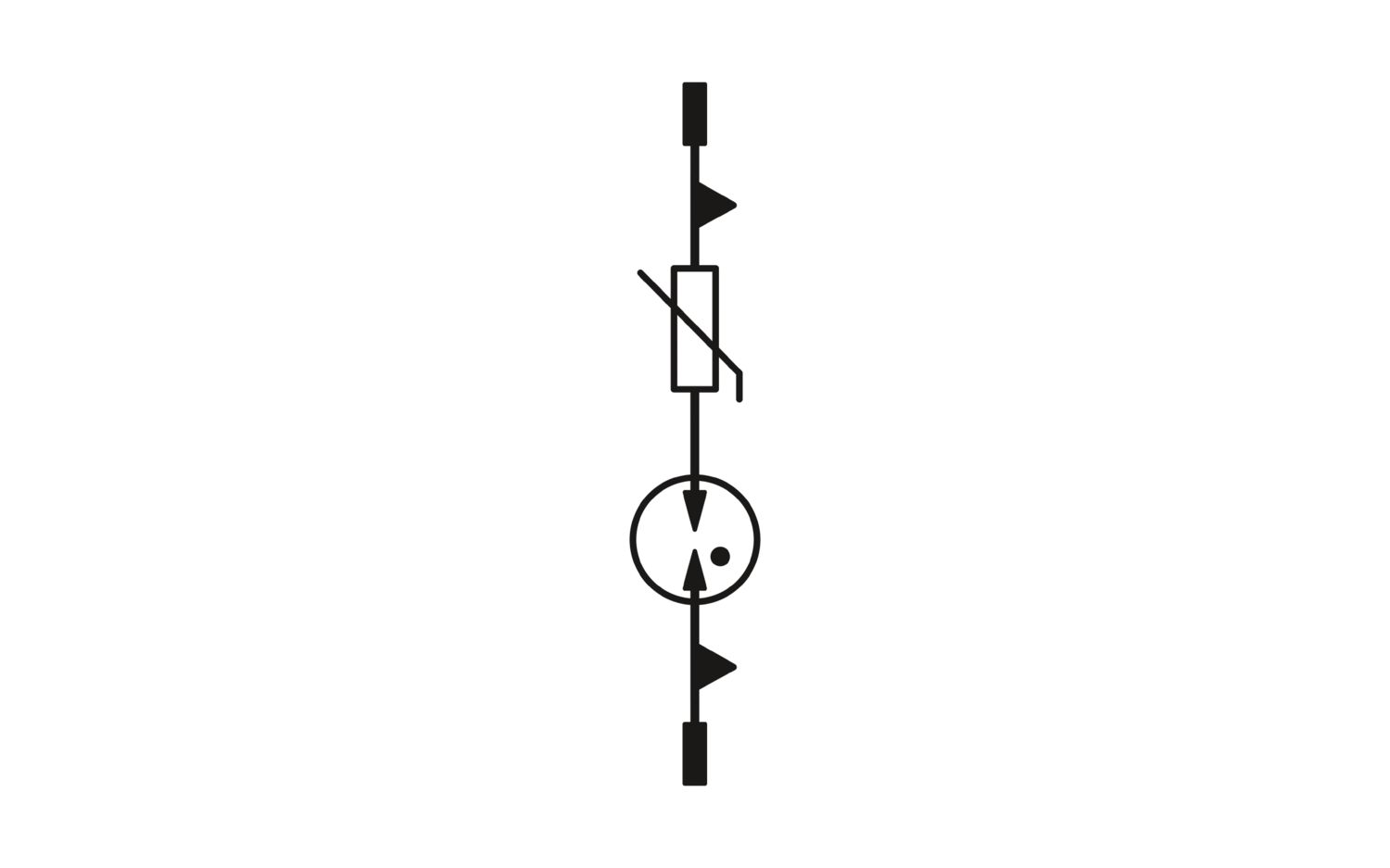

Штекер для защиты от перенапряжений типа 2 с последовательной схемой включения варистора и газонаполненного искрового промежутка для базового элемента VAL-MS, контроль перегрева, оптический индикатор неисправности. Исполнение: 350 В AC с повышенной пропускной способностью тока молний.
Характеристики
Штрих-код
4055626665177

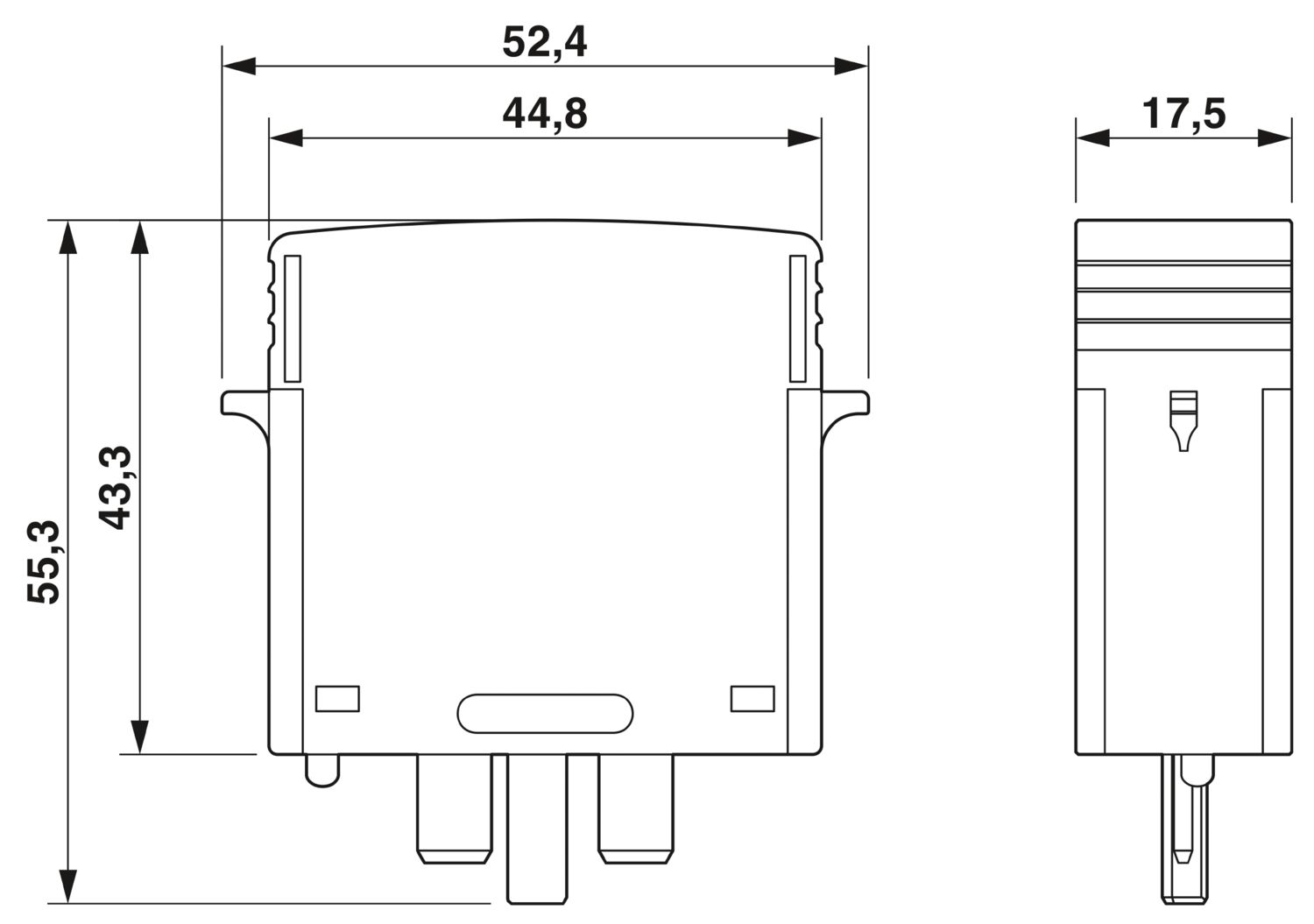

Габариты (ДxШxВ, см):
17.5x52.4x55.3
Номер артикула
1050280
статус на складе в Германии
В настоящее время нет на складе
Номинальное напряжение UN
240/415 В AC (TN)
Общая информация
Общая информация
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
52,95 g
Вес/шт. (без упаковки)
47,43 g
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-29T11:19:52.467
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/stekernyi-modul-dla-zasity-ot-perenaprazenii-tip-2-val-ms-350-vf-rw-st-1050280
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Тип подключения
вставной
Высота
≤ 2000 м (amsl)
Класс воспламеняемости согласно UL 94
V-0
Изоляционный материал
PA 6.6
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
на основной элемент
Номер таможенного тарифа
85363030
Страна происхождения
DE
Серия изделий
VALVETRAB MS
Допустимая отн. влажность воздуха (при эксплуатации)
5 % ... 95 %
Полюсов
1
Указание
2011,
2012,
Для использования в любых низковольтных системах между L-N и L-PEN.Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно IEC 60364-4-442 / VDE 0100-442 рис. 44D / пример a)
Степень защиты
IP20
Производитель
Phoenix Contact
Материал корпуса
PA 6.6
Удары (при эксплуатации)
25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z)
Вибрация (при эксплуатации)
5г (10 ... 500 Гц / 2,5 ч / X, Y, Z)
Стандарты/нормативные документы
МЭК 61643-11,
EN 61643-11
Ключ изделия
CL1321
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Конструкция
Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Макс. длительное рабочее напряжение UC
350 В AC
Совместимые товары_1
ссылка на артикул0825059, ссылка на артикул2809128, ссылка на артикул2749589, ссылка на артикул2749576, ссылка на артикул1051993
рекомендуется заказать также
ссылка на артикул1090788,ссылка на артикул1620043,ссылка на артикул1705590,ссылка на артикул1910115,ссылка на артикул2910332,ссылка на артикул3069406
Класс испытания согл. МЭК
II
Номинальная частота fN
50 Гц (60 Гц)
Тип EN
T2
Система энергоснабжения IEC
TN
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Величина CTI материала
600
Группа материала
I
Потребляемая мощность в режиме ожидания ПК
≤ 2 mVA
Номинальный импульсный ток утечки In (8/20) мкс
10 кA
Максимальный импульсный ток утечки Imax (8/20) мкс
20 кA
Уровень защиты Up
≤ 1,5 кВ
Остаточное напряжение Ures
≤ 1,35 кВ (при In)
Время срабатывания tA
≤ 100 нс
Защитная цепь
L-N
Ток защитного проводника IPE
≤ 5 мкA
Стойкость к короткому замыканию ISCCR
25 кA
Макс. номинал входного предохранителя при подключении ответвлений
125 A (gG)
Дополнительные технические данные
Дополнительные технические данные
Импульсное напряжение срабатывания при 6 кВ (1,2/50) мкс
≤ 1,5 кВ
Характеристика TOV при UT
415 В AC (5 с / режим устойчивости)
Ток разряда молнии(10/350)мкс, заряд
1,25 Ас
Ток разряда молнии (10/350)мкс, удельная энергия
1,56 кДж/Ом
Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp
2,5 кA,
2,5 кA (3 x)
