Описание

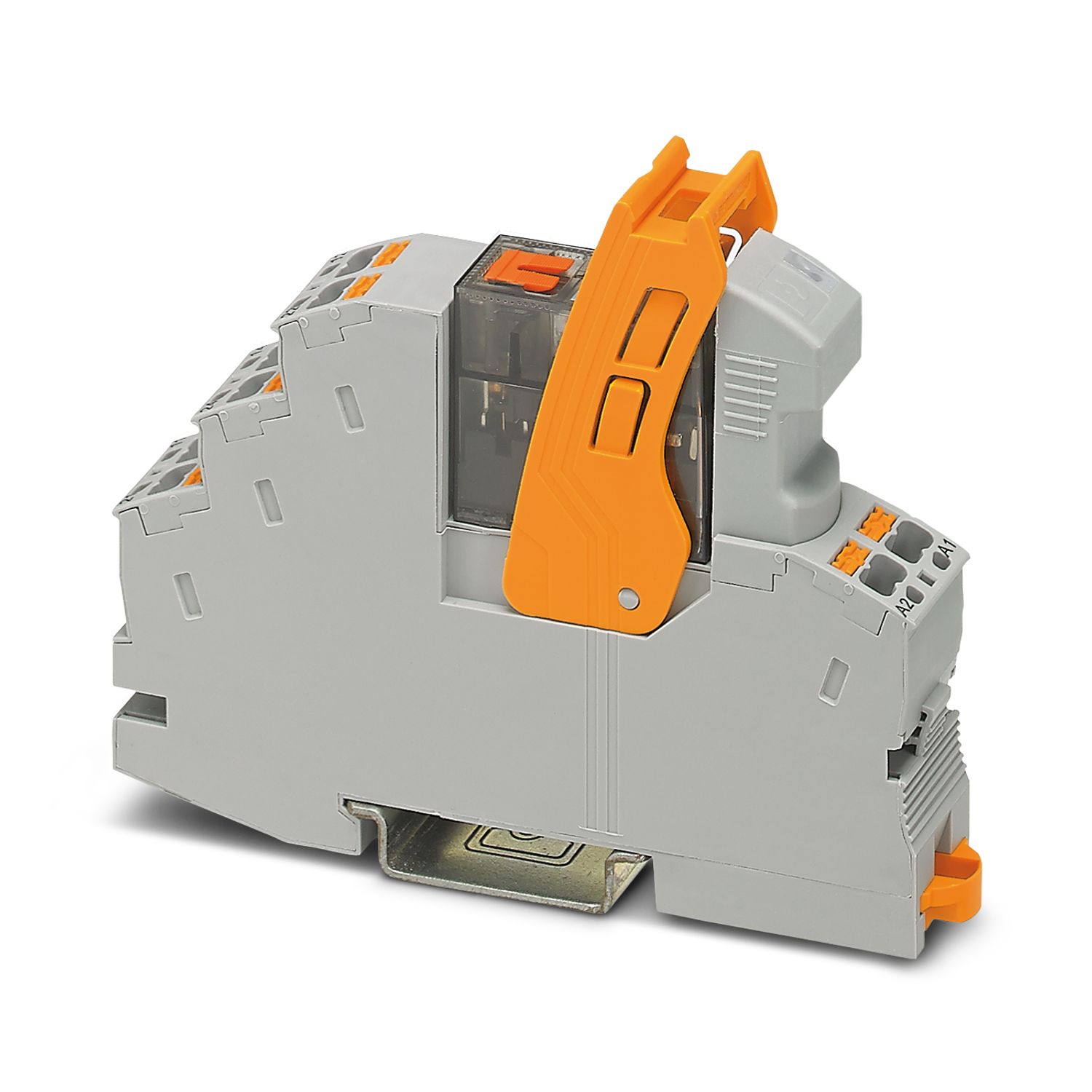

Предустановленный релейный модуль с разъемами рush-in, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и фиксатора. Исполнение контактов: 2 переключающих контакта. Входное напряжение: 24 В B AC
Характеристики
Штрих-код
4055626661018
Габариты (ДxШxВ, см):
16x96x75
Номер артикула
1049232
статус на складе в Германии
На складе

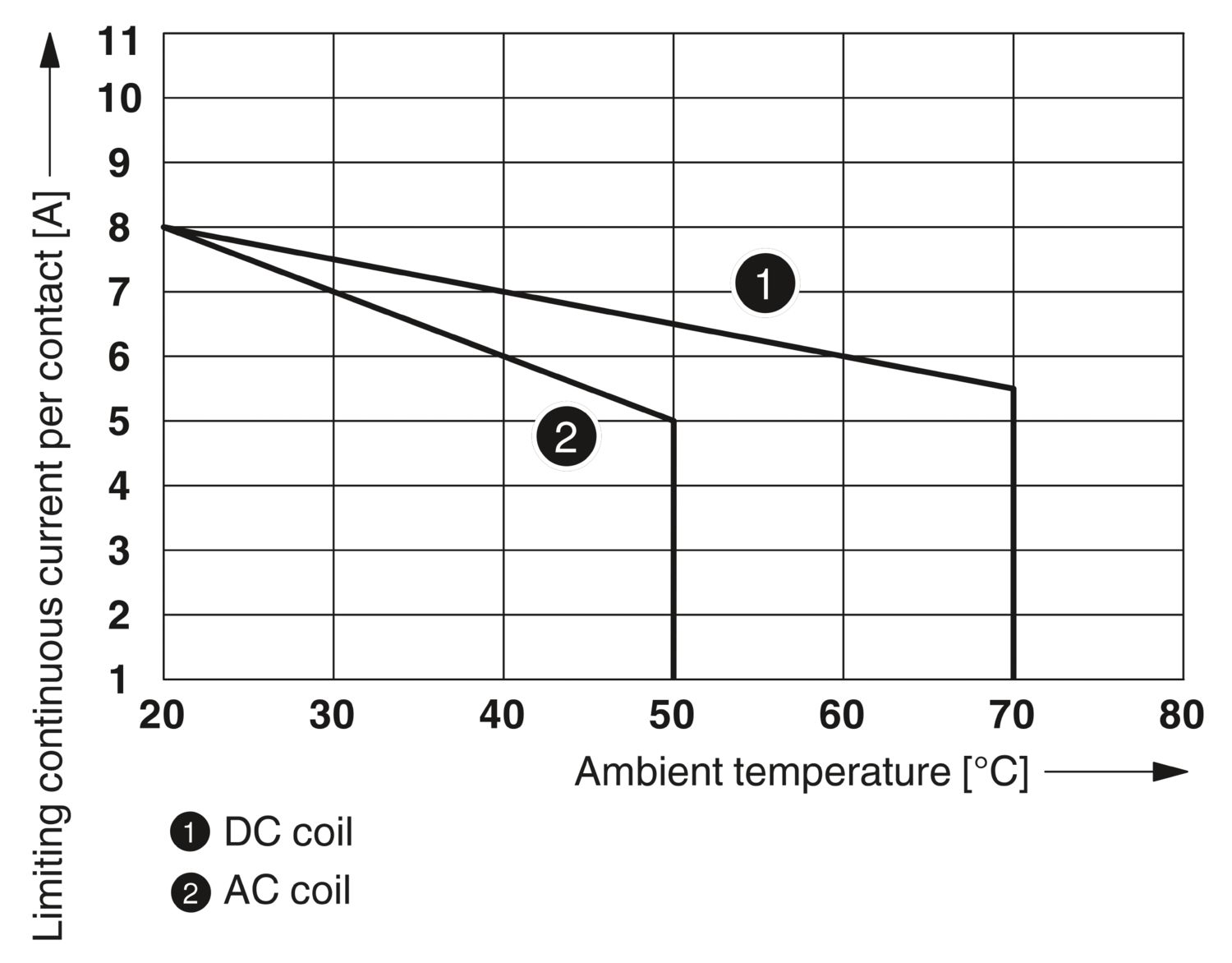

Предельный ток длительной нагрузки
8 A (см. диаграмму)
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
70,85 g
Вес/шт. (без упаковки)
70,85 g
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T14:29:32.45
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-rif-1-rpt-lv-24ac-2x21ms-1049232
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ (Вход/выход)
Макс. мощность потерь при номинальных условиях
0,8 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (жесткий)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85364110
Страна происхождения
CN
Серия изделий
RIFLINE complete
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В AC
Указания по эксплуатации
Вставная перемычка FBS 2-6... для входной стороны (A2) и вставная перемычка FBS-2-8... для выходной стороны (11/ 21)
Применение
Универсальный
Режим работы
100 % ED
Долговечность механическая
прибл. 10^7 коммутационных циклов
Изоляция
Безопасная развязка между входом и выходом
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
20.01.2026
Испытательное напряжение (Обмотка/контакт)
4 кВeff (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
МЭК 60947-5-1
Активная часть
Активная часть
Входное номинальное напряжение UN
24 В AC
Диапазон входных напряжений
19,2 В AC ... 27,6 В AC (20 °C)
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
32 мА
Время срабатывания, типовое
3 мс ... 12 мс
Защитная схема
Варистор
Индикация рабочего напряжения
LED желт.
Коммутация
Коммутация

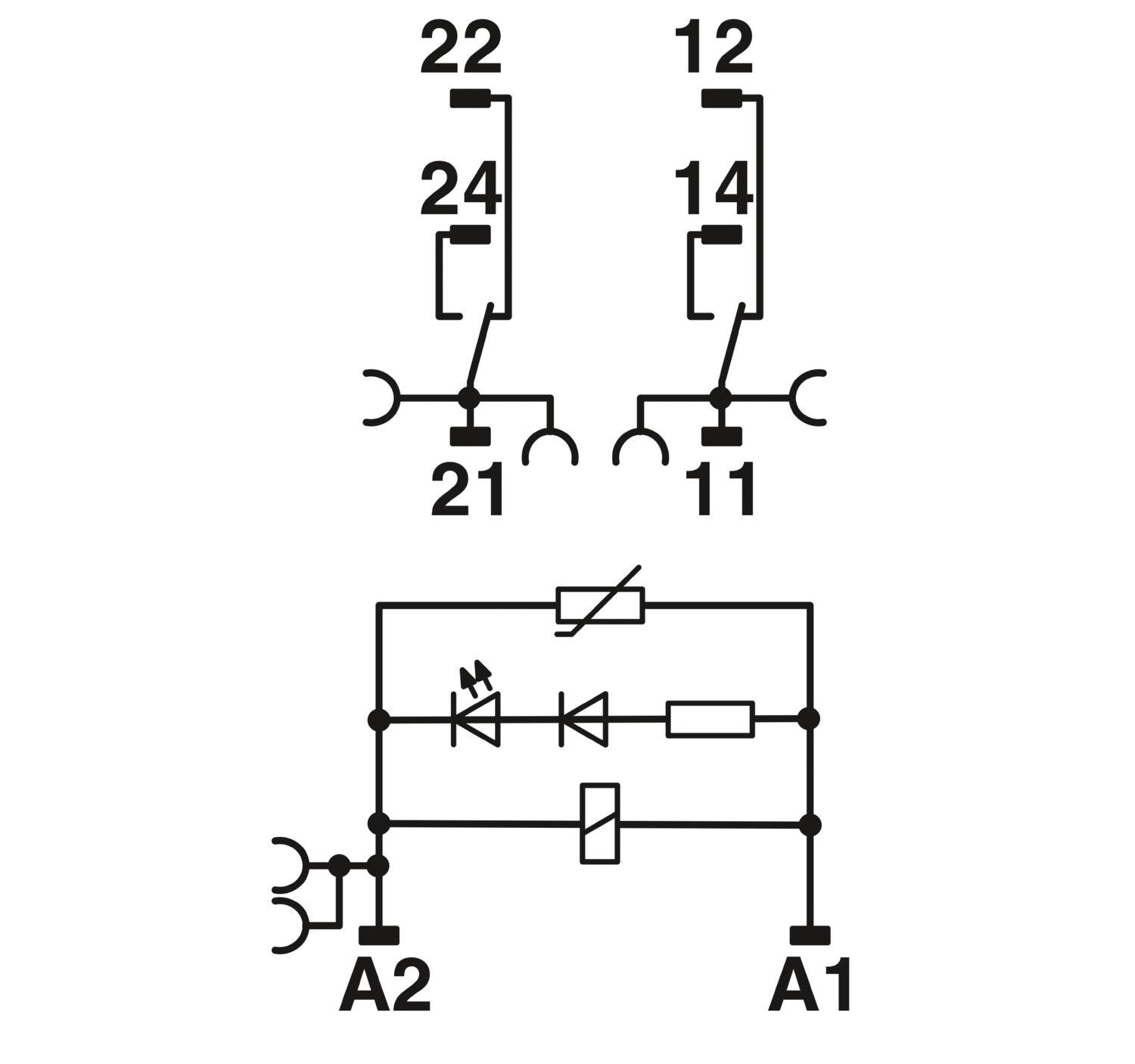

Исполнение контакта
2 переключающих контакта
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgNi
Максимальное напряжение переключения
250 В AC/DC
Минимальное напряжение переключения
5 В (10 мА)
Максимальный пусковой ток
12 A (20 мс, замыкающий контакт)
Минимальный коммутационный ток
10 мА (5 B)
Мощность отключения (активная нагрузка), максимальная
192 Вт (при 24 В DC)
Класс воспламеняемости согласно UL 94 (Корпуса)
V2 (Корпус)
Степень защиты (Реле)
RT III (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Испытательное напряжение (Переключающий контакт/переключающий контакт)
2,5 кВeff (50 Гц, 1 мин., переключающий контакт/переключающий контакт)
Частота сети
50/60 Гц

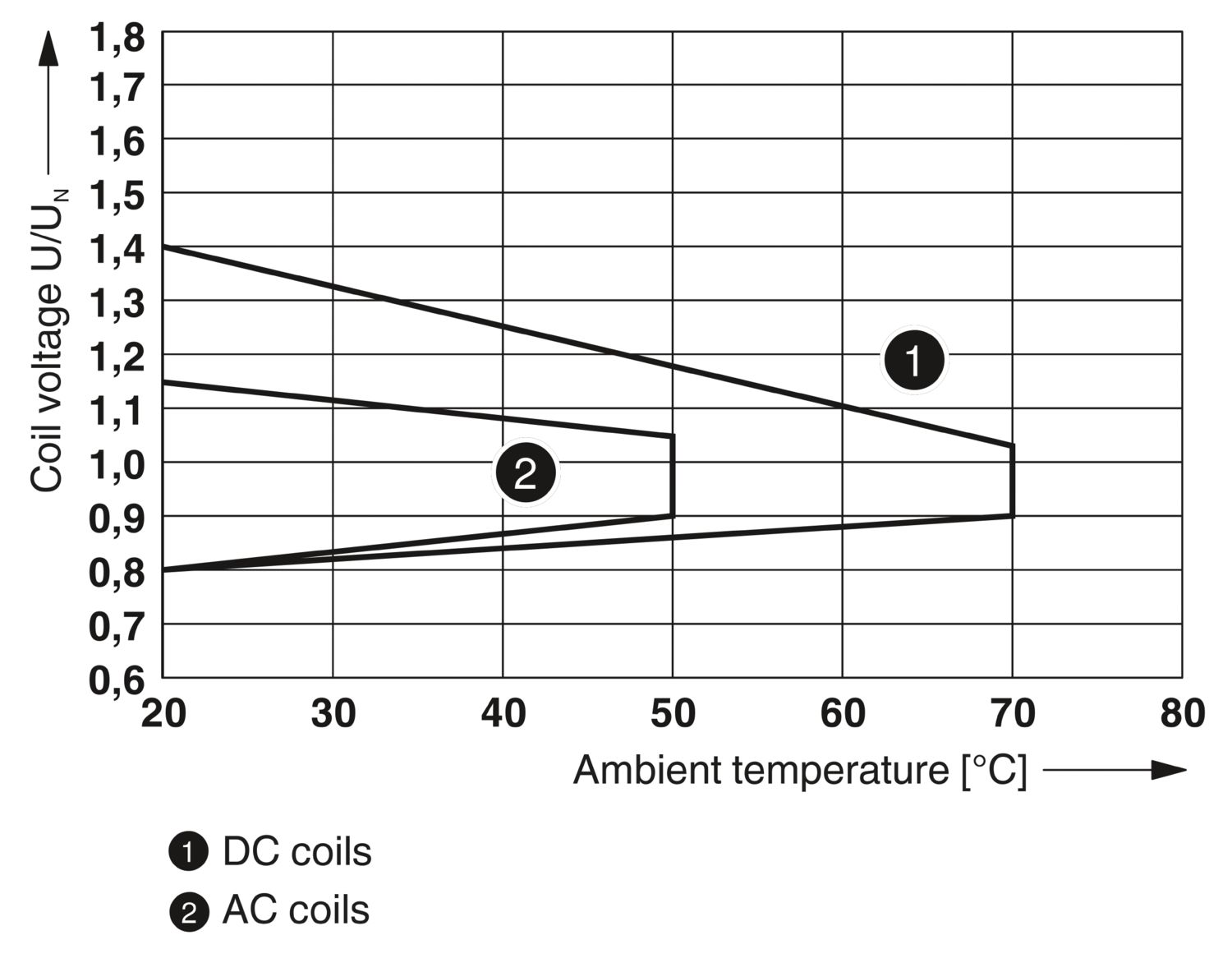

Диапазон входных напряжений относительно UN
см. диаграмму
Диапазон значений времени возврата, типовой
3 мс ... 20 мс
Производитель
Phoenix Contact
Ключ изделия
DK6529
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылка на артикул2900931, ссылка на артикул2987956, ссылка на артикул2900945, ссылка на артикул2904468
рекомендуется заказать также
ссылка на артикул0203519,ссылка на артикул1053124,ссылка на артикул2903306,ссылка на артикул2905292,ссылка на артикул3030354,ссылка на артикул3038011,ссылка на артикул3240710,ссылка на артикул3240965,ссылка на артикул3241107

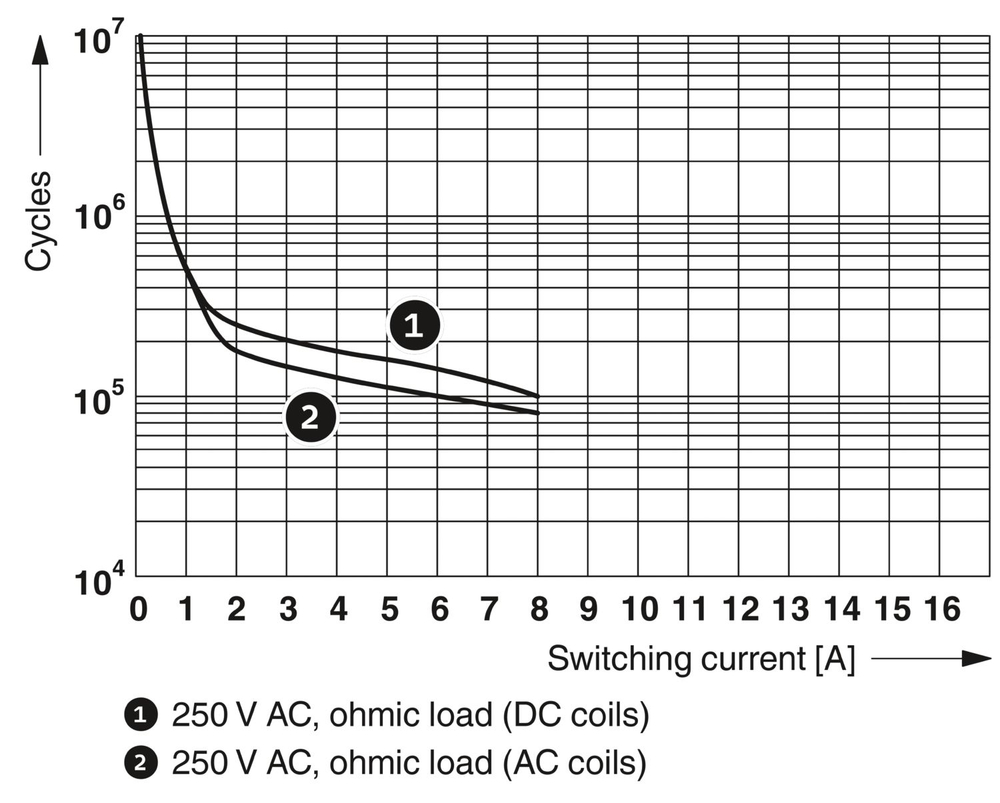

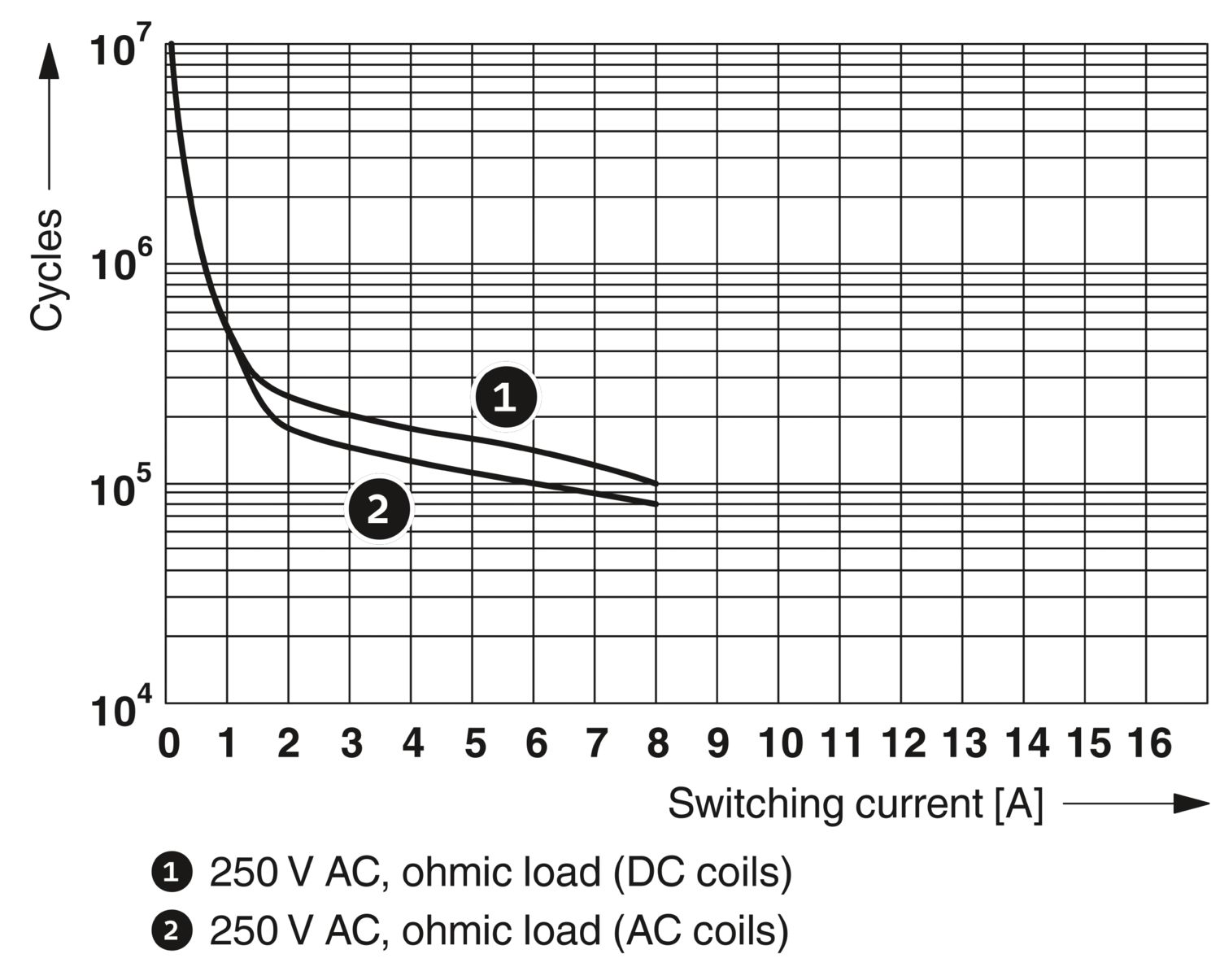

Долговечность, электрич.
см. диаграмму
Напряжение на катушке
24 В AC
Категория использования CB Scheme (IEC 60947-5-1)
AC15, 1,5 A/250 В (Замыкатель)
