Описание

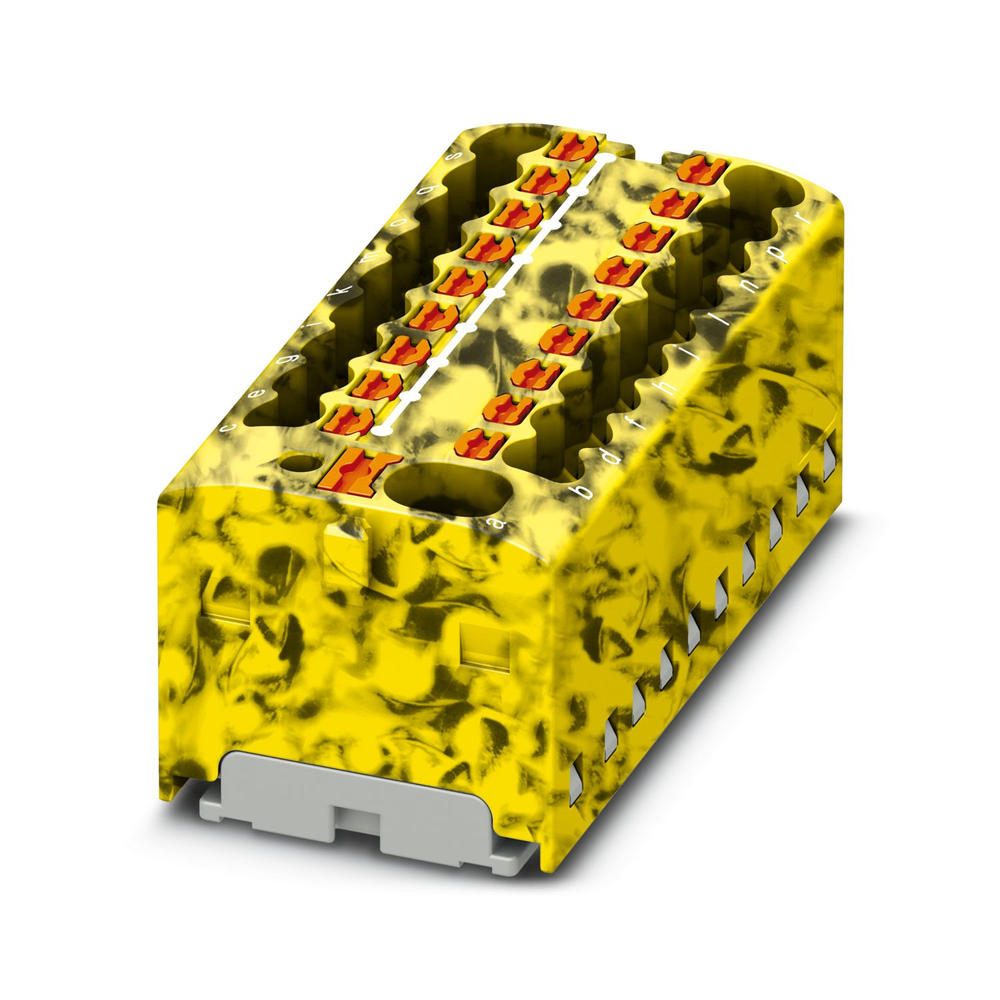

Распределительный блок, Базовая клемма с питанием, номинальное напряжение: 450 В, номинальный ток: 17,5 A, количество точек подсоединения: 19, Отвод, cечение: 0,14 мм2 - 2,5 мм2, Зажимы Push-in, Групповое подключение, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: крепление защелками на адаптере для монтажной рейки, Прямой монтаж при помощи фланца, Подвесной, цвет: черный/желтый
Характеристики
Штрих-код
4055626665344
Габариты (ДxШxВ, см):
43.9x21.6x17.7
Номер артикула
1047429
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
4 мм²,
1,5 мм²
Количество рядов
1
Количество точек подключения
19
Общая информация
Общая информация
Упаковочная единица
20
Минимальное количество, предусмотренное условиями заказа
20
Вес/шт. (с упаковкой)
18,845 g
Вес/шт. (без упаковки)
18,67 g
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T14:22:34.07
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/raspredelitelnyi-blok-ptfix-4-18x15-fe-1047429
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
19
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм,
10 мм ... 12 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 6 мм²,
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²,
0,34 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК),
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²,
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК),
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²,
0,2 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 4 мм²,
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Номинальный ток
41 A,
17,5 A
Максимальный ток нагрузки
41 A (при подсоединении проводника 6 мм²),
22 A (при сечении проводника 2,5 мм²)
Номинальное напряжение
450 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
крепление защелками на адаптере для монтажной рейки
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60998-2-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.
Номинальное сечение AWG
14
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Суммарный ток, максимальный
32 A,
41 A
Групповое подключение
Групповое подключение
Сечение жесткого провода [AWG]
24 ... 12 (пересчитано согласно МЭК)
Питание
да
Производитель
Phoenix Contact
Ключ изделия
BEA124
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Совместимые товары_1
ссылка на артикул3030116, ссылка на артикул3030118, ссылка на артикул3030117, ссылка на артикул1049503, ссылка на артикул1049500, ссылка на артикул1049497, ссылка на артикул1049498, ссылка на артикул1050613, ссылка на артикул1632415, ссылка на артикул3206131, ссылка на артикул3031034, ссылка на артикул0825990, ссылка на артикул0801837, ссылка на артикул0801833, ссылка на артикул0801832, ссылка на артикул0801836, ссылка на артикул8199987, ссылка на артикул0830768, ссылка на артикул0830767, ссылка на артикул0803906, ссылка на артикул0803883, ссылка на артикул1092026, ссылка на артикул1982800
рекомендуется заказать также
ссылка на артикул1046966,ссылка на артикул1411252,ссылка на артикул1442528,ссылка на артикул1696086,ссылка на артикул3270109,ссылка на артикул3273664
Отвод
Отвод
Отвод Сечение проводников, подсоединяемых без инструмента
Отвод Сечение проводников, подсоединяемых без инструмента
Групповое подключение Сечение проводников, подсоединяемых без инструмента
Групповое подключение Сечение проводников, подсоединяемых без инструмента
