Описание

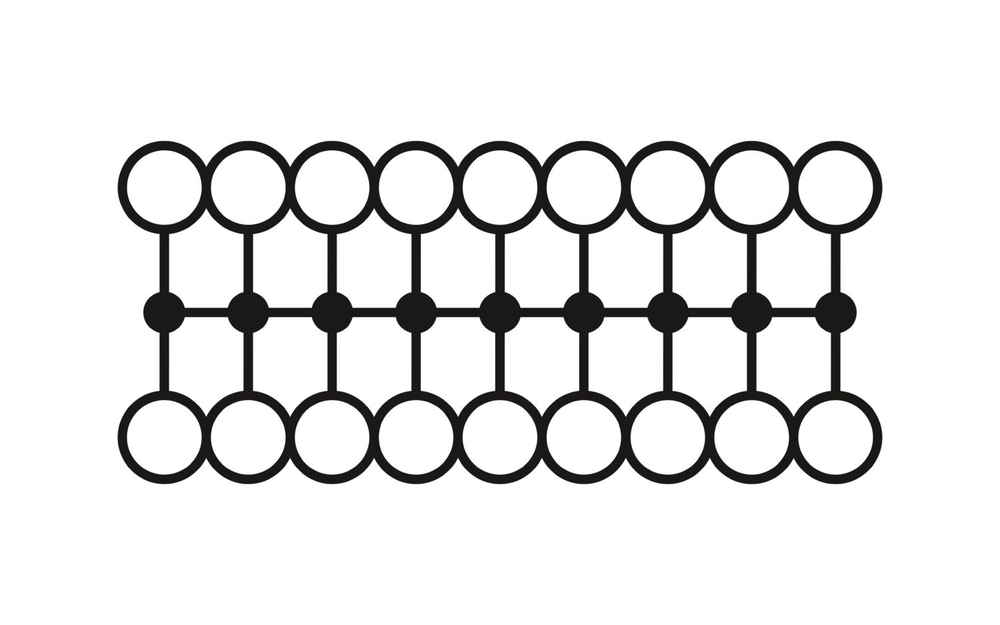

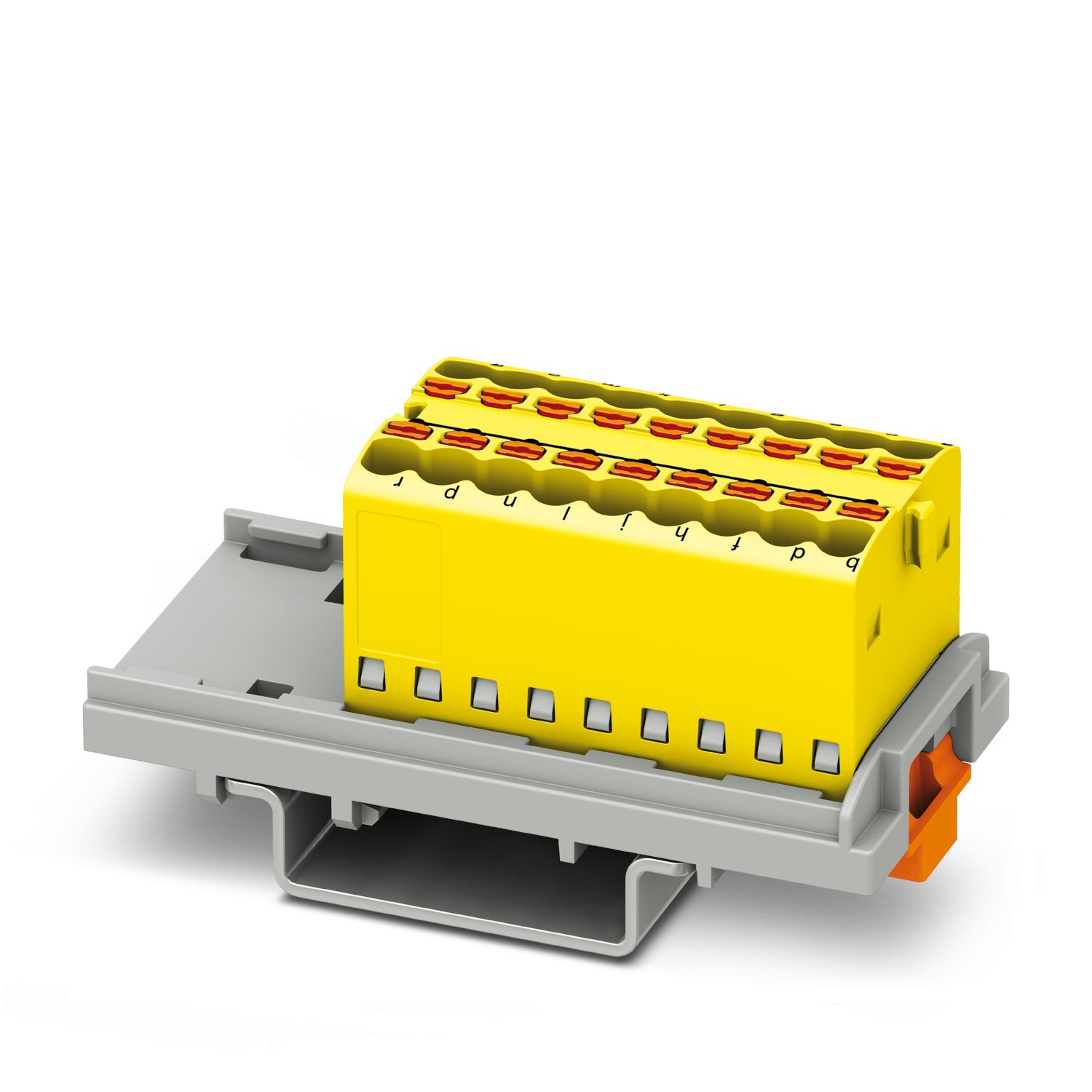

Распределительный блок, номинальное напряжение: 500 В, номинальный ток: 17,5 A, количество точек подсоединения: 18, тип подключения: Зажимы Push-in, cечение: 0,14 мм2 - 2,5 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: желтый
Характеристики
Штрих-код
4055626666990
Габариты (ДxШxВ, см):
21.6x58.1x28.4
Номер артикула
1046954
статус на складе в Германии
В настоящее время нет на складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
18
Общая информация
Общая информация
Упаковочная единица
20
Минимальное количество, предусмотренное условиями заказа
20
Вес/шт. (с упаковкой)
20,3 g
Вес/шт. (без упаковки)
20,3 g
Цвет
желтый (RAL 1018)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T14:09:05.37
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/raspredelitelnyi-blok-ptfix-18x15-ns35-ye-1046954
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
18
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
22 A
Номинальное напряжение
500 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
7,3 кВ,
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35/NS 15
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.,
При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
Номинальное сечение AWG
14
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
0,0013888888889 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Суммарный ток, максимальный
26 A
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Указания по эксплуатации
блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях
Сечение жесткого провода [AWG]
26 ... 14 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BEA115
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Нет
Преимущества
Идеальные возможности для проверки благодаря отверстиям в каждой точке соединения|Хороший обзор благодаря маркировке всех клемм|Универсальность благодаря монтажу на несущей рейке и прямому монтажу|Экономия места благодаря компактной конструкции|Компактное распределение потенциалов благодаря микрораспределителю потенциалов
Совместимые товары_1
ссылка на артикул3030116, ссылка на артикул3030118, ссылка на артикул3030117, ссылка на артикул1632415, ссылка на артикул3206131, ссылка на артикул3031034, ссылка на артикул0825990, ссылка на артикул0801837, ссылка на артикул0801833, ссылка на артикул0801832, ссылка на артикул0801836, ссылка на артикул8199987, ссылка на артикул0830768, ссылка на артикул0830767, ссылка на артикул0803906, ссылка на артикул0803883, ссылка на артикул1092026, ссылка на артикул1982800
рекомендуется заказать также
ссылка на артикул0830039,ссылка на артикул1274065,ссылка на артикул1420913,ссылка на артикул1620186,ссылка на артикул1986686,ссылка на артикул3270394
