Описание

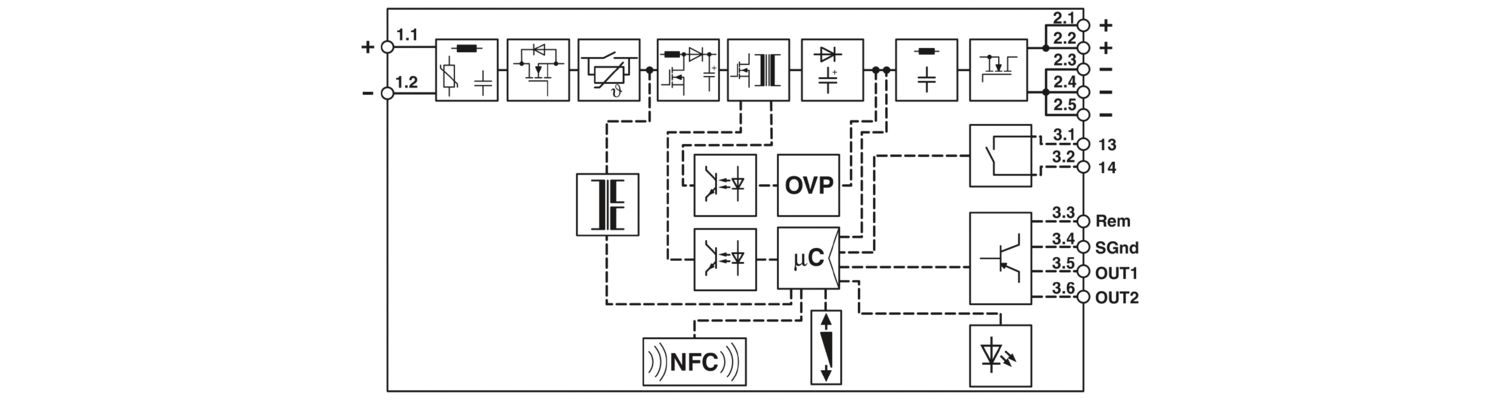

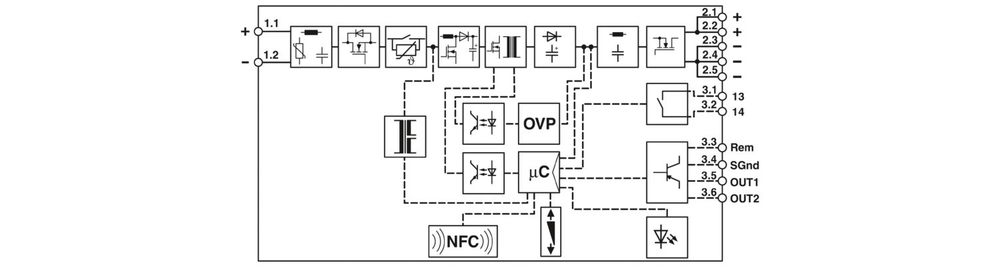

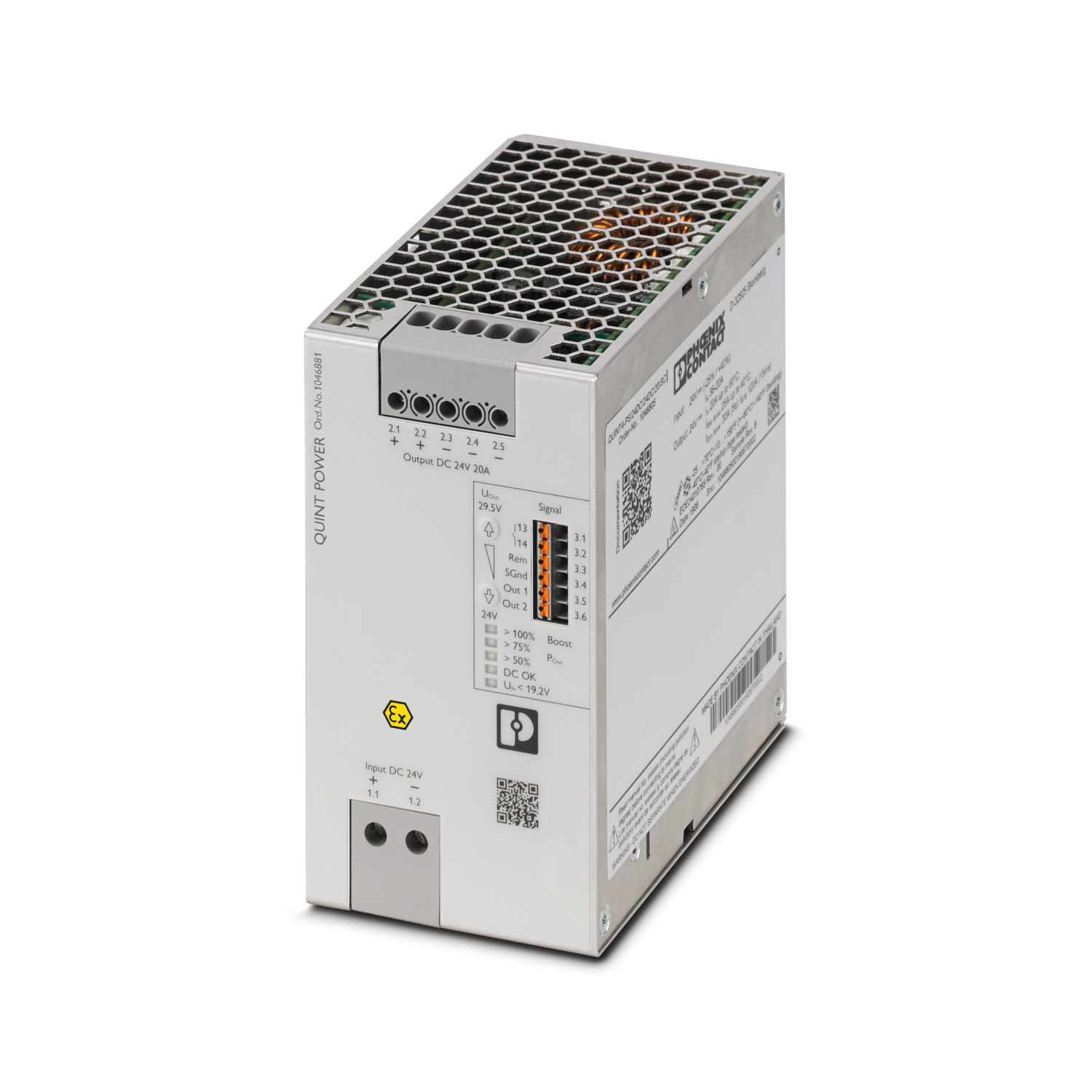

Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажную рейку, SFB Technology (Selective Fuse Breaking), вход: 24 В DC, выход: 24 В DC / 20 A
Характеристики
Штрих-код
4055626645629
Габариты (ДxШxВ, см):
122x130x73
Номер артикула
1046881
статус на складе в Германии
На складе
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
1 672 g
Вес/шт. (без упаковки)
1 200 g
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T14:09:05.37
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/preobrazovatel-dc-dc-quint4-ps-24dc-24dc-20-sc-1046881
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
Категория перенапряжения
Степень загрязнения
2
Тип подключения
Винтовые зажимы,
Зажимы Push-in
Момент затяжки
0,6 Нм ... 0,8 Нм,
1,4 Нм ... 1,7 Нм
Длина снятия изоляции
8 мм,
10 мм,
18 мм
Номинальное напряжение
24 В DC
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 70 °C (60 °C Derating: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85044095
Страна происхождения
TH
Серия изделий
QUINT POWER
Маркировка
UL Listed UL 61010-1,
UL Listed UL 61010-2-201,
CAN/CSA-C22.2 No. 61010-1-12,
Выполнено испытание образца (type approved),
Схема CB (МЭК 61010-1, МЭК 61010-2-201),
DNV,
ABS,
NK,
LR,
UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location),
CAN/CSA-IEC 61010-2-201:14,
SIQ 21 ATEX 287 X,
IECEx SIQ 20.0002X,
SIL 2,
EXV21UKEX1073X
Выход
Выход,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Частота
50 Гц,
16,7 Гц,
0 Гц,
300 Гц
Ударопрочность
18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Дополнительный текст
24 В DC,
Область перемычки и крышки,
60 с,
3 c,
DC, 60 с,
Уровень контроля 2
Стандарты / нормативные документы
EN 55016,
EN 61000-4-2,
EN 61000-4-3,
EN 61000-4-4,
EN 61000-4-5,
EN 61000-4-6,
EN 61000-4-8,
EN 61000-4-29,
EN 61000-4-9,
EN 61000-4-16,
EN 61000-4-17,
EN 61000-4-18,
EN 61000-4-10
Диапазон входных напряжений
24 В DC -25 % ... +40 %
Электромагнитная совместимость
Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению
Соответствие Директиве по низкому напряжению 2014/35/ЕС
Указания по монтажу
присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 ммприсоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм
Время включения, типовое
300 мс (из режима SLEEP MODE)

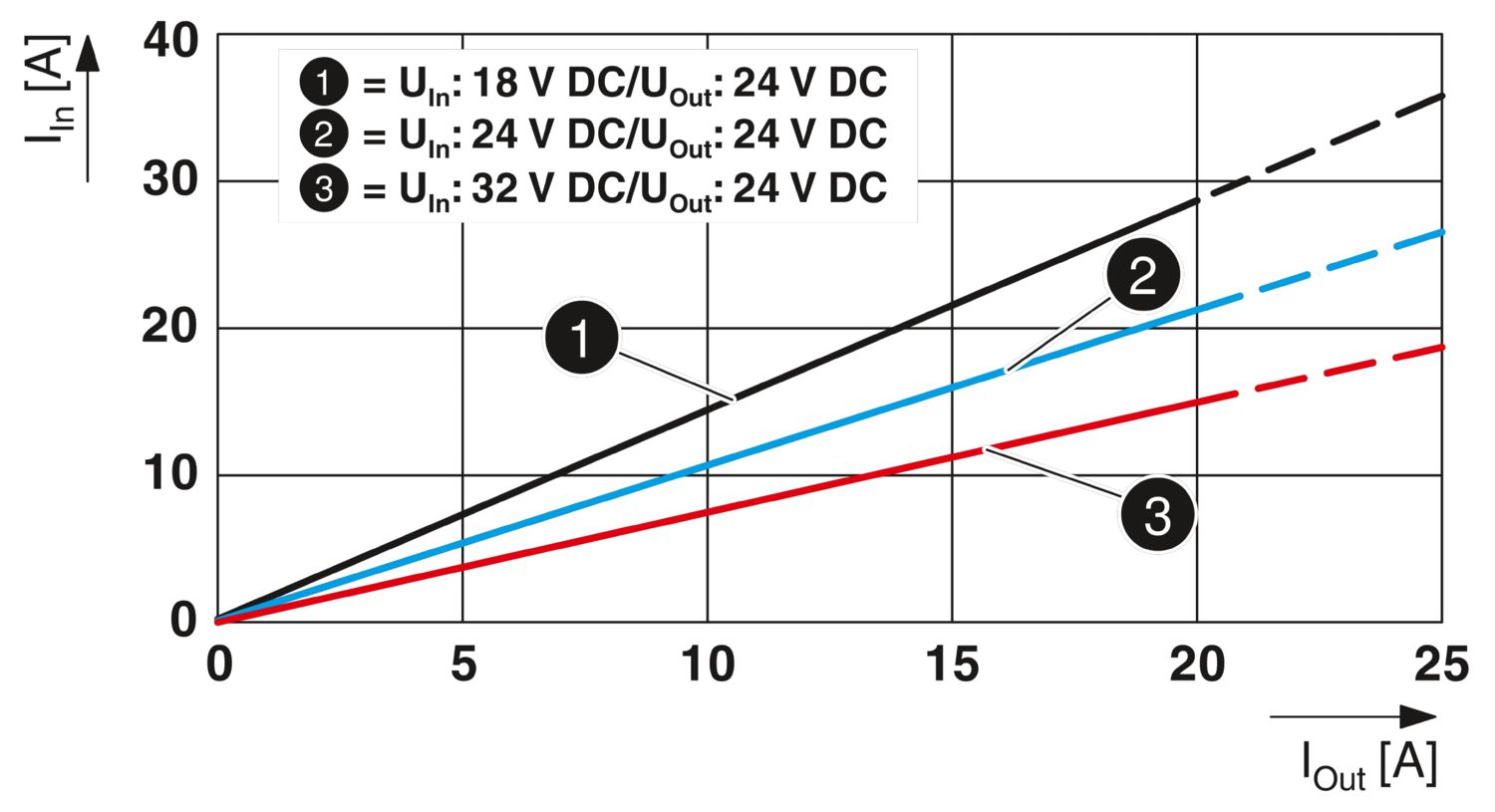

Потребляемый ток
27 A (24 В DC)
Степень защиты
IP20,
Special with SELV input and output
Время включения
1 c
Падение напряжения
Падение напряжения
ATEX
ATEX
IECEx
IECEx
Производитель
Phoenix Contact
Импульс пускового тока
тип. 2,7 A
Интеграл импульса тока при включении (I2t)
0,^2 A^2c
Время автономной работы
тип. 16 мс (24 В DC)
Выбор подходящего предохранителя для защиты на входе
50 A (Характеристика B, C или аналогичная)

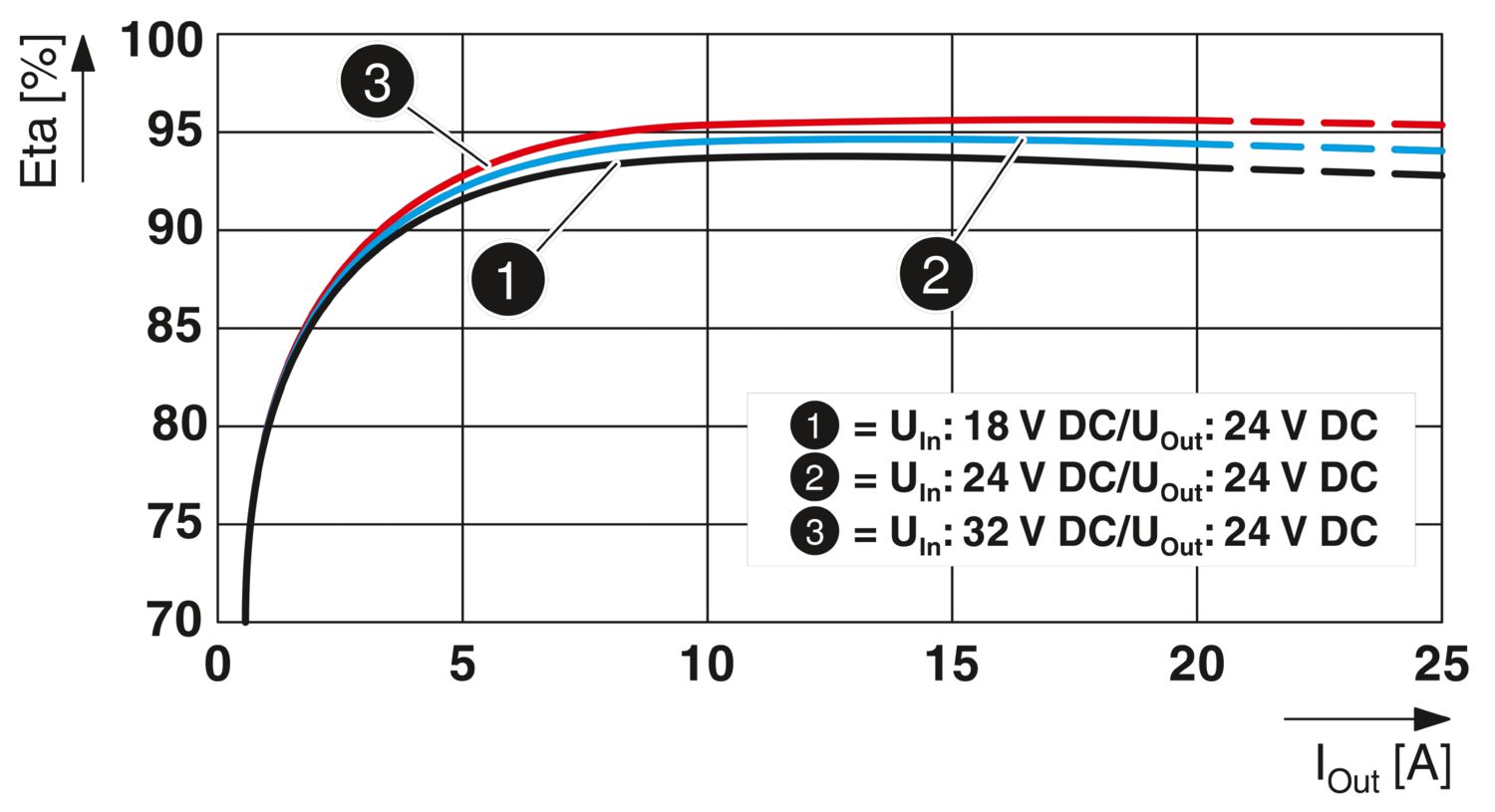

КПД
тип. 94,7 % (24 В DC)
Диапазон настройки выходного напряжения (USet)
24 В DC ... 28 В DC (24 В DC, мощность постоянна)
Номинальный ток на выходе (IN)
20 A
Защищен от короткого замыкания
да
Устойчивость в холостом режиме
да
Выходная мощность (PN)
480 Вт
Возможность параллельного подключения
да, резервирование и повышение мощности
Возможность последовательного подключения
да
Устойчивость к обратной связи
≤ 35 В DC
Защита от перенапряжения на выходе (OVP)
≤ 30 В DC
Остаточная пульсация
50 мB(ДА)
Время нарастания
100 мс (Uвых (10 % ... 90 %))
Рассеиваемая мощность, без нагрузки, макс.
4 Вт
Рассеиваемая мощность, номинальная нагрузка, макс.
26,6 Вт
Устройство защиты (на вторичной стороне)
электрон.
Вход
Вход,
2 кВ (Уровень контроля 3 - асимметричный),
1 кВ (Уровень контроля 3 - симметричный)
Позиция
1.x,
2.x,
3.x
Соединение провода
Соединение провода
жесткий
0,2 мм² ... 6 мм²,
0,75 мм² ... 16 мм²,
0,2 мм² ... 1,5 мм²
гибкий
0,2 мм² ... 6 мм²,
0,2 мм² ... 1,5 мм²,
0,75 мм² ... 16 мм²
гибкий с наконечником без пластиковой втулки
0,2 мм² ... 4 мм²,
0,2 мм² ... 1,5 мм²,
0,75 мм² ... 16 мм²
гибкий с наконечником с пластиковой втулкой
0,2 мм² ... 4 мм²,
0,2 мм² ... 0,75 мм²,
0,75 мм² ... 16 мм²
Светодиодная сигнализация
Светодиодная сигнализация
Виды подачи сигнала
СИД
Порог сигнала
100 % (Индикатор горит желтым цветом, выходная мощность 480 Вт)
Количество фаз
1,00

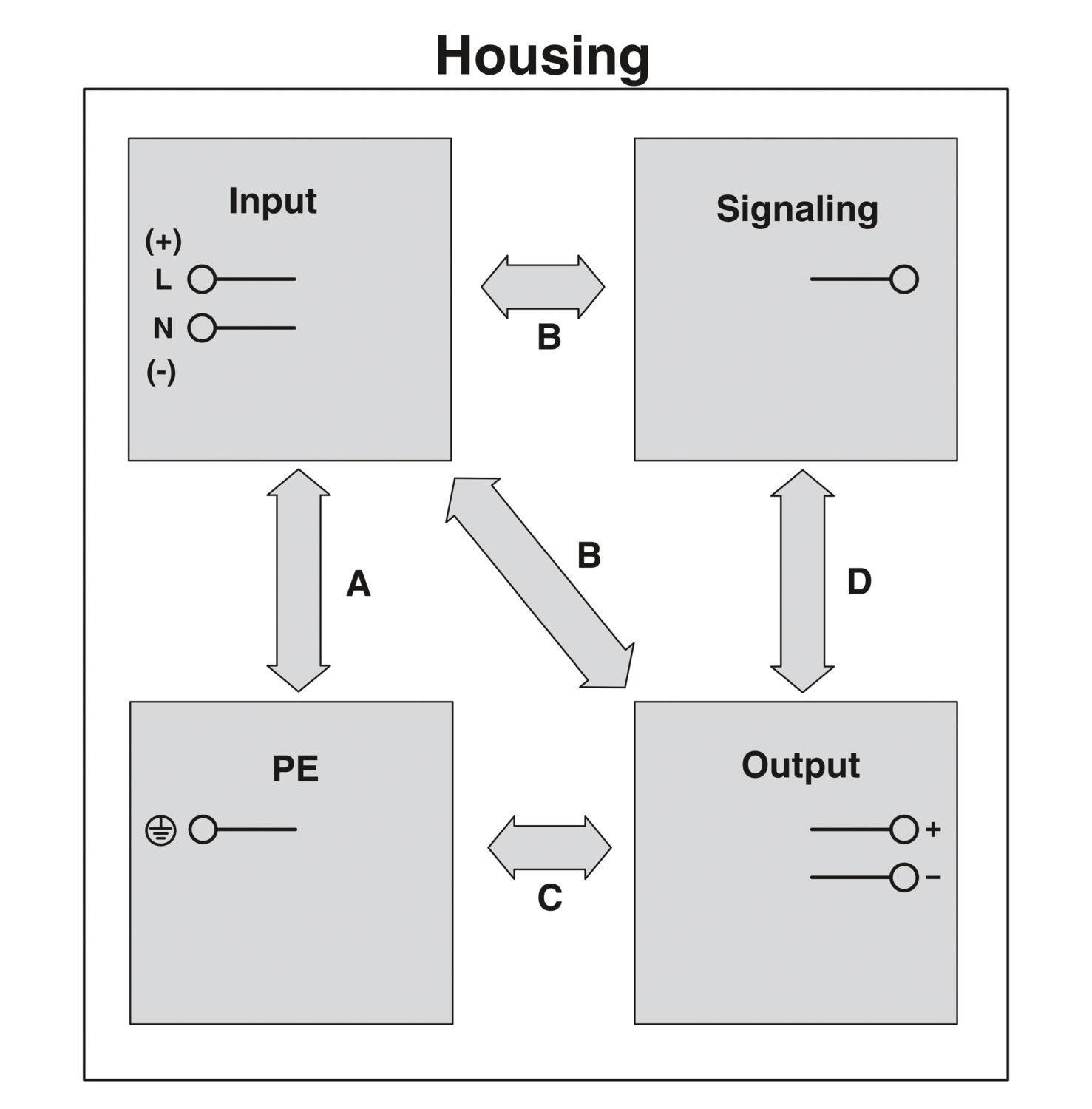

Напряжения изоляции на входе / выходе
4 кВ DC (Типовое исп.)
MTBF (IEC 61709, SN 29500)
986000 ч (25 °C)
Защитное покрытие
да
Материал корпуса
Металл

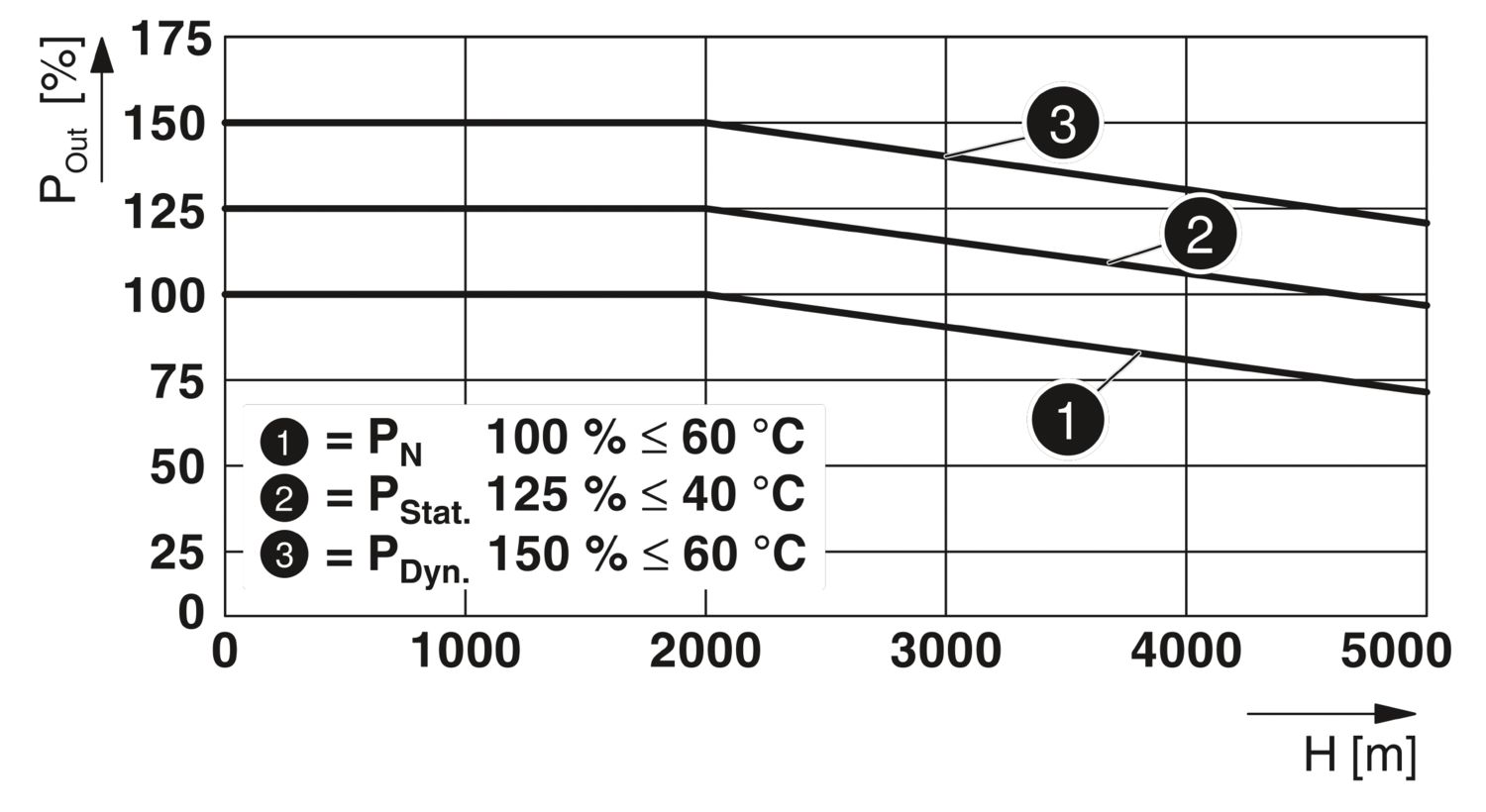

Рабочая высота
≤ 5000 м (2000 м, следует учитывать снижение характеристик)
Макс. допустимая отн. влажность воздуха (при эксплуатации)
≤ 95 % (при 25 °C, без выпадения конденсата)
Вибрация (при эксплуатации)
5 Гц ... 100 Гц, поиск резонанса 2,3г, 90 мин, частота резонанса 2,3г, 90 мин
Temp Code
T4 (-40 ... +70 °C; 60 °C, Derating: 2,5 %/K)
EN 61010-1
II (≤ 5000 м)
EN 62477-1
III (≤ 5000 м)
Противопожарная защита для рельсового транспорта
Противопожарная защита для рельсового транспорта
Обозначение стандарта
Противопожарная защита для рельсовых автомобилей,
Защитное сверхнизкое напряжение,
Электробезопасность (устройств управления и регулирования),
Перепады напряжения в сети питания (пониженное напряжение),
Применение в железнодорожной отрасли,
Взрывоопасная атмосфера
Стандарты/нормативные документы
EN 45545-2 (HL3),
МЭК 61010-1,
EN 55016,
EN 61010-1 (SELV),
EN 61000-4-29,
EN 50121-3-2,
Дополнительный основной стандарт EN 61000-6-5 (помехоустойчивость коммутационных устройств), МЭК/EN 61850-3 (энергоснабжение),
МЭК 60079-0
Защитное сверхнизкое напряжение
Защитное сверхнизкое напряжение
UL
UL
Излучение кондуктивных помех
Излучение кондуктивных помех
Излучение помех
Излучение помех
Диапазон частот
80 МГц ... 1 ГГц,
1 ГГц ... 6 ГГц,
0,15 МГц ... 80 МГц,
50 Гц ... 60 Гц
Разряд статического электричества
Разряд статического электричества
Разряд между контактами
8 кВ (Уровень контроля 4)
Воздушный разряд
15 кВ (Уровень контроля 4)
Примечания
Критерий A,
Критерий B
Электромагнитное высокочастотное поле
Электромагнитное высокочастотное поле
Напряженность проверочного поля
10 В/м (Уровень контроля 3),
20 В/м (Уровень контроля 3),
100 A/м,
1 кA/м,
300 A/м,
1000 A/м
Быстрые переходные процессы (всплески)
Быстрые переходные процессы (всплески)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Нагрузка при ударном напряжении (импульсное перенапряжение)
Влияние помех по цепи питания
Влияние помех по цепи питания
Напряжение
10 В (Уровень контроля 3),
10 В,
24 В DC,
10 В 1 В,
1 В,
1 В 10 В,
10 В (длительно),
100 В (1 c),
0,5 кВ,
1 кВ
Провал напряжения
70 %,
40 %,
0 %
Критерии
Критерии
Критерий А
Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B
Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C
Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
Ключ изделия
CMDI43
Функция
Выходная мощность ВКЛ/ВЫКЛ (Remote),
Сигнальная земля
Ожидаемый срок службы (электролитические конденсаторы)
Ожидаемый срок службы (электролитические конденсаторы)
Температура
40 °C,
30 °C
Время
100 мс,
50 мс,
413707 ч,
139340 ч,
278680 ч
Диапазон номинальных напряжений на входе
24 В DC -25 % ... +40 %
Выходная характеристика
U/I Advanced
Климатический класс
3K22 (согласно EN 60721-3-3)
CSA
CSA
Требования по ЭМС к степени эмиссии помех
EN 61000-6-3
Требования по ЭМС к помехозащищенности
EN 61000-6-1
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Самая сильная сторона выхода: простое расширение установок, надежный запуск тяжелых нагрузок и срабатывание переключателей LS|Разнообразная сигнализация: система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей|Встроенное устройство развязки MOSFET для систем резервирования 1+1 и n+1
Совместимые товары_1
ссылка на артикул2938235, ссылка на артикул2901664, ссылка на артикул2909681, ссылка на артикул2906031, ссылка на артикул2906032, ссылка на артикул2910410, ссылка на артикул2910411, ссылка на артикул2905743, ссылка на артикул2905744
рекомендуется заказать также
ссылка на артикул1014183,ссылка на артикул1046805,ссылка на артикул1145196,ссылка на артикул1348765,ссылка на артикул1404107,ссылка на артикул1406546,ссылка на артикул3060458
Ток
10 A,
20 A
Сигнал
Сигнал,
2 кВ (Уровень контроля 4 - асимметричный),
2 кВ (Уровень контроля 3 - асимметричный)
Цифровой
0 В DC,
24 В DC
UKEX
UKEX
Аналоговый
4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)
Широкий диапазон входных напряжений
нет
Макс. электрическая прочность
35 В DC (60 с)
Ограничение импульсного тока включения
2,7 A (через 1 мс)
Статичный Boost (IStat.Boost)
25 A
Динамический Boost (IDyn.Boost)
30 A (5 с)
Selective Fuse Breaking (ISFB)
120 A (15 мс)
Электромагнитный расцепитель
A1...A16 / B2...B13 / C1...C6 / Z1...Z16
Выходная мощность (Pстат. Boost)
600 Вт
Выходная мощность (Pдинам. Boost)
720 Вт (5 с)
Рассогласование статически
3 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование динамически
3 % (статическое изменение нагрузки 10 % ... 90 %)
Рассогласование Изменение входного напряжения
3 % (статическое изменение нагрузки 10 % ... 90 %)
Рассеиваемая мощность SLEEP MODE
2 Вт
жесткий (AWG)
24 ... 10,
24 ... 16,
20 ... 6
Форма привода, головка винта
Прямой шлиц L
Сигнальный вход Удаленный (конфигурируемый)
Сигнальный вход Удаленный (конфигурируемый)
Маркировка разъема
3.3 +,
3.5 +,
3.6 +,
3.1, 3.2,
3.4 +
По умолчанию
Выходная мощность ВКЛ (40 кОм/24 В DC/открытая перемычка между REM и SGnd),
UIN Входное напряжение OK,
Выходная мощность,
Выходное напряжение
Сигнальный выход Out 1 (конфигурируемый)
Сигнальный выход Out 1 (конфигурируемый)
Опция сигнала
Выходное напряжение,
Выходной ток
Сигнальный выход Out 2 (конфигурируемый)
Сигнальный выход Out 2 (конфигурируемый)
Сигнальный выход Реле 13/14 (конфигурируемое)
Сигнальный выход Реле 13/14 (конфигурируемое)
Коммутационный контакт (беспотенциальный)
без потенциала
Сигнальная земля SGnd
Сигнальная земля SGnd
Опорный потенциал
к OUT1, OUT2, REM
Частота переключения
190,00 кГц ... 220,00 кГц (Ступень вспомогательного преобразователя)
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)
V0
Исполнение крышки
Нержавеющая сталь X6Cr17
Исполнение бокового элемента
Алюминий
Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования
Провалы сетевого напряжения
Провалы сетевого напряжения
Для железнодорожного транспорта
Для железнодорожного транспорта
SIQ
SIQ
Судостроение
Судостроение
Требования по ЭМС для электростанции
МЭК 61850-3
Излучение кондуктивных помех DNV GL
Излучение кондуктивных помех DNV GL
DNV
Класс B
Излучение помех DNV GL
Излучение помех DNV GL
Вход/выход/сигнал
асимметричный
Магнитное поле с энергетической частотой
Магнитное поле с энергетической частотой
Импульсное магнитное поле
Импульсное магнитное поле
Ассиметричные помехи по цепи питания
Ассиметричные помехи по цепи питания
Тестовый уровень 1
15 Гц 150 Гц (Уровень контроля 3),
100 кГц
Тестовый уровень 2
150 Гц 1,5 кГц (Уровень контроля 3),
1 МГц
Тестовый уровень 3
1,5 кГц 15 кГц (Уровень контроля 3)
Тестовый уровень 4
15 кГц 150 кГц (Уровень контроля 3)
Тестовый уровень 5
16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Тестовый уровень 6
0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Переменная составляющая в напряжении постоянного тока
Переменная составляющая в напряжении постоянного тока
Переменная составляющая
10 % (UN)
Затухающая колеблющаяся волна
Затухающая колеблющаяся волна
Вход, выход (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Вход, выход (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Вход, выход (тестовый уровень 3)
10 МГц (Уровень контроля 2 - асимметричный)
Сигналы (тестовый уровень 1)
1 МГц (Уровень контроля 2 - симметричный)
Сигналы (тестовый уровень 2)
1 МГц (Уровень контроля 2 - асимметричный)
Пониженное переменное магнитное поле
Пониженное переменное магнитное поле
Взрывоопасная атмосфера
Взрывоопасная атмосфера
Все характеристики
Отзывы
Отзывов еще никто не оставлял
