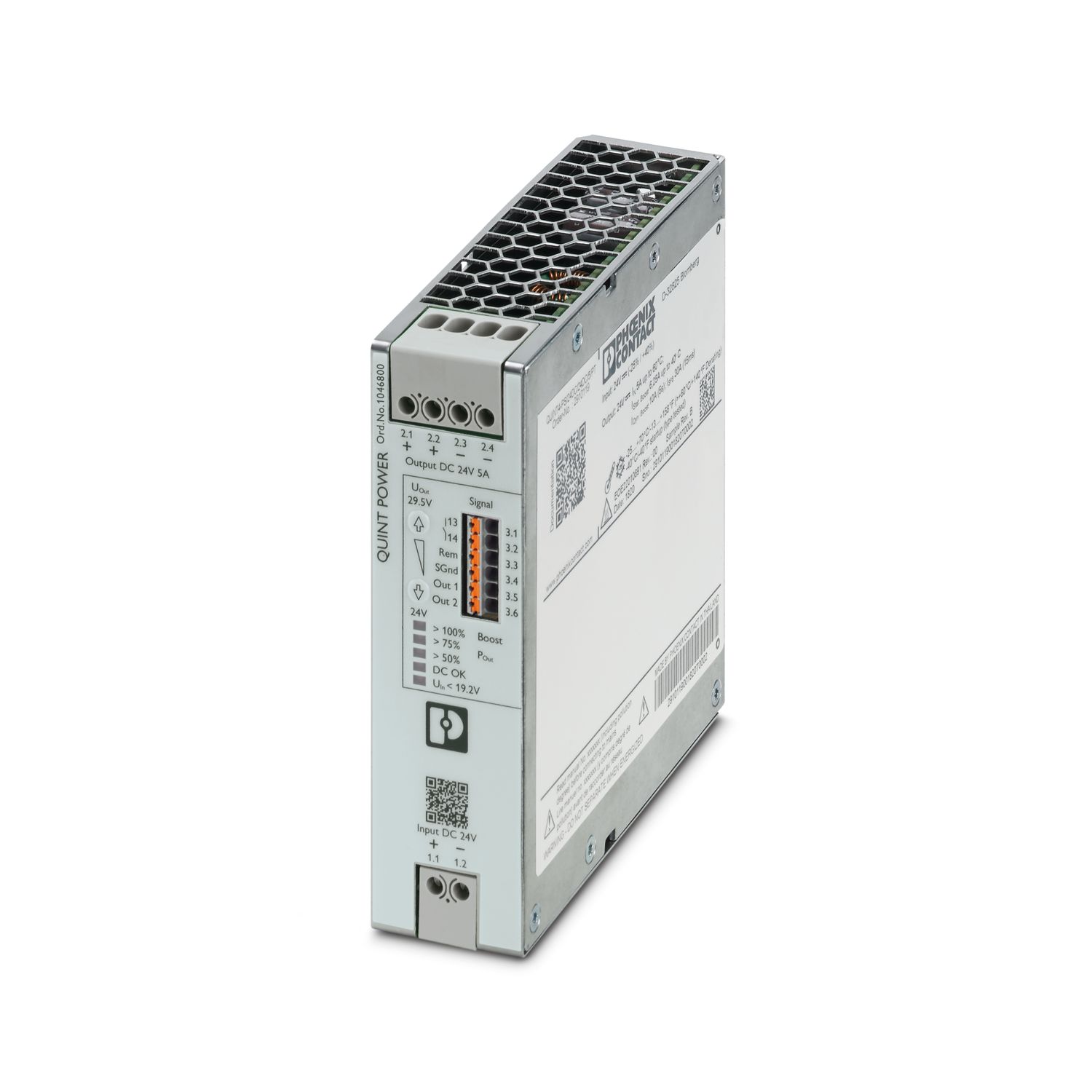

1046800 - QUINT4-PS/24DC/24DC/5/SC - Преобразователь DC/DC

Name: 1046800 - QUINT4-PS/24DC/24DC/5/SC - Преобразователь DC/DC
SKU: 1046800 - QUINT4-PS/24DC/24DC/5/SC
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

1046800 - QUINT4-PS/24DC/24DC/5/SC - Преобразователь DC/DC

Характеристики

Габариты (ДxШxВ, см):

122x130x39

Номер артикула:

1046800

статус на складе в Германии:

На складе

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

837 g

Вес/шт. (без упаковки):

835 g

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-01-28T14:09:05.37

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/preobrazovatel-dc-dc-quint4-ps-24dc-24dc-5-sc-1046800

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

Категория перенапряжения

Степень загрязнения:

Тип подключения:

Винтовые зажимы, Зажимы Push-in

Длина снятия изоляции:

8 мм, 10 мм

Номинальное напряжение:

24 В DC

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-25 °C ... 70 °C (60 °C Derating: 2,5 %/K)

Температура окружающей среды (хранение/транспорт):

-40 °C ... 85 °C

Тип монтажа:

Установка на монтажную рейку

Номер таможенного тарифа:

85044095

Страна происхождения:

Серия изделий:

QUINT POWER

Маркировка:

UL Listed UL 61010-1, UL Listed UL 61010-2-201, UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location), CAN/CSA-C22.2 No. 61010-1-12, CAN/CSA C22.2 No. 61010-2-201:18, Выполнено испытание образца (type approved), Схема CB (МЭК 61010-1, МЭК 61010-2-201), DNV, ABS, BV, NK, LR

Выход:

Выход, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 3 - симметричный)

Частота:

50 Гц, 16,7 Гц, 0 Гц, 300 Гц

Ударопрочность:

18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)

Дополнительный текст:

24 В DC, Область перемычки и крышки, 60 с, 3 c, DC, 60 с, Уровень контроля 2

Стандарты / нормативные документы:

EN 55016, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-29, EN 61000-4-9, EN 61000-4-16, EN 61000-4-17, EN 61000-4-18, EN 61000-4-10

Диапазон входных напряжений:

24 В DC -25 % ... +40 %

Электромагнитная совместимость:

Соответствие директиве EMV 2014/30/EU

Директива по низкому напряжению:

Соответствие Директиве по низкому напряжению 2014/35/ЕС

Указания по монтажу:

присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 ммприсоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм

Время включения, типовое:

300 мс (из режима SLEEP MODE)

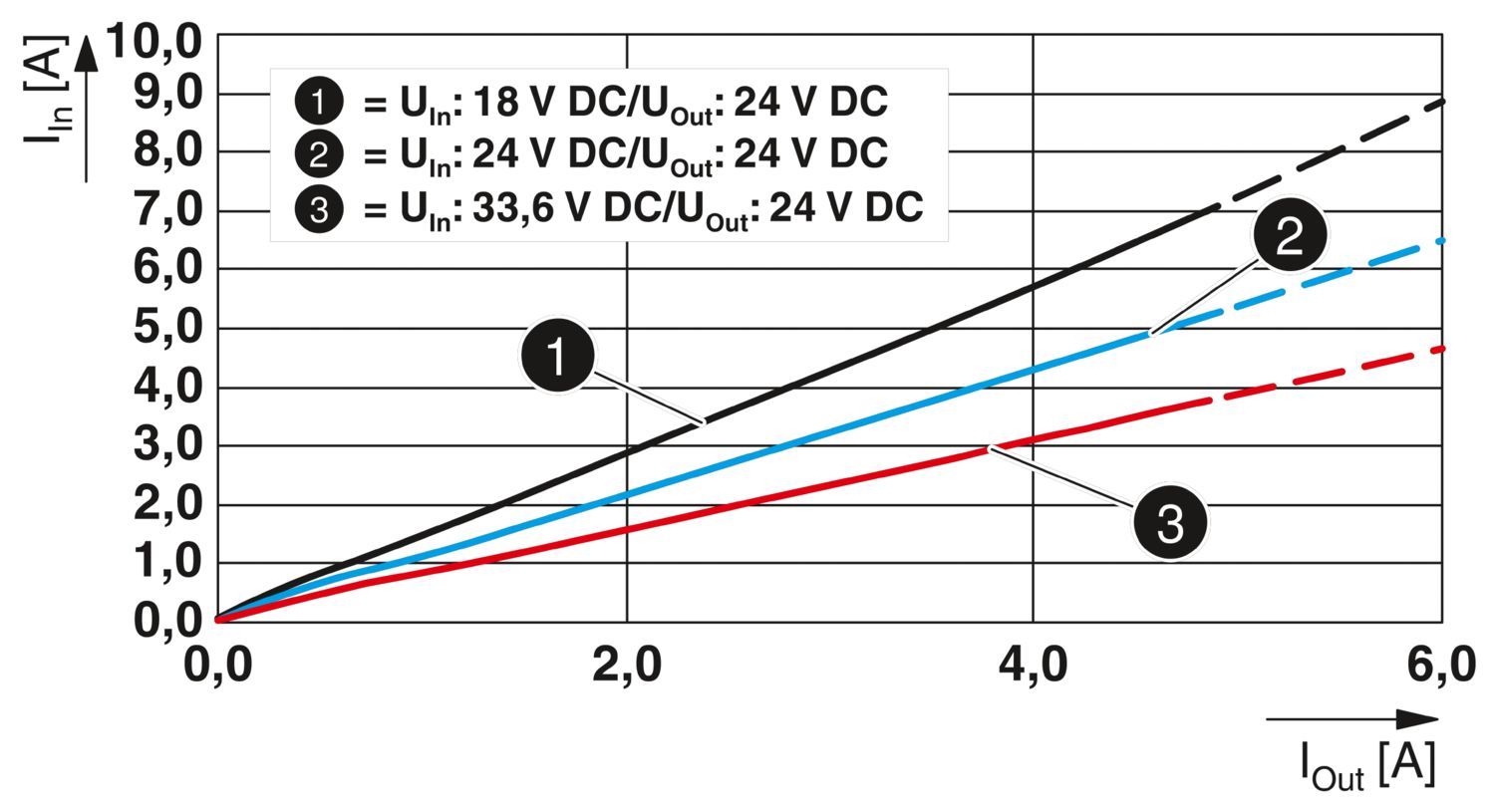

Потребляемый ток:

6,9 A (24 В DC)

Степень защиты:

IP20, Special with SELV input and output

Время включения:

1 c

Падение напряжения:

Падение напряжения

Производитель:

Phoenix Contact

Импульс пускового тока:

тип. 1 A

Интеграл импульса тока при включении (I2t):

0,05 A^2c

Время автономной работы:

тип. 14 мс (24 В DC)

Выбор подходящего предохранителя для защиты на входе:

10 A ... 16 A (Характеристика B, C, D, K или аналогичная)

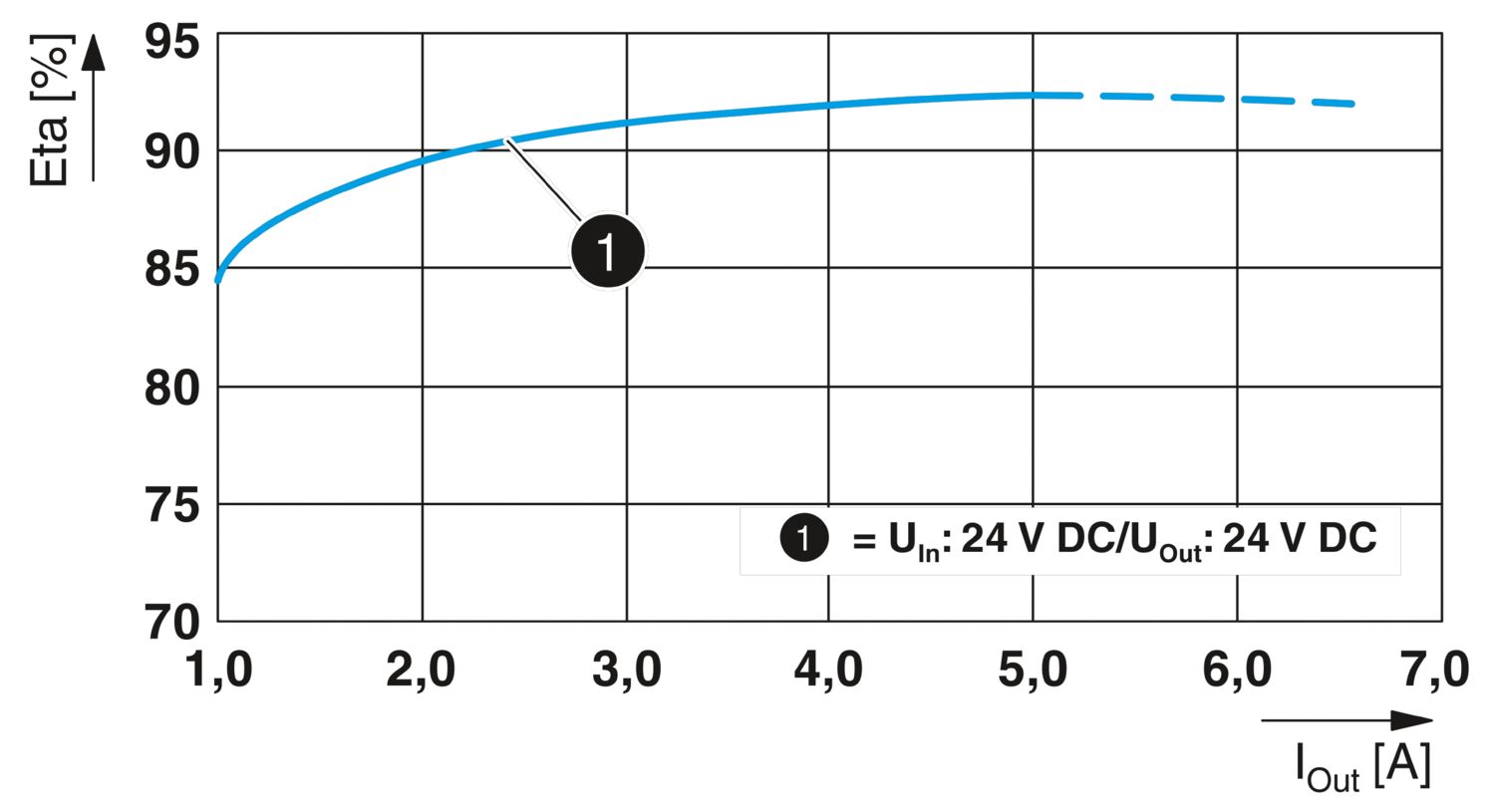

КПД:

тип. 92,2 % (24 В DC)

Диапазон настройки выходного напряжения (USet):

24 В DC ... 29,5 В DC (24 В DC, мощность постоянна)

Номинальный ток на выходе (IN):

5 A

Защищен от короткого замыкания:

да

Устойчивость в холостом режиме:

да

Выходная мощность (PN):

120 Вт

Возможность параллельного подключения:

да, резервирование и повышение мощности

Возможность последовательного подключения:

да

Устойчивость к обратной связи:

≤ 35 В DC

Защита от перенапряжения на выходе (OVP):

≤ 32 В DC

Остаточная пульсация:

10 мB(ДА)

Время нарастания:

100 мс (Uвых (10 % ... 90 %))

Рассеиваемая мощность, без нагрузки, макс.:

2 Вт

Рассеиваемая мощность, номинальная нагрузка, макс.:

10 Вт

Устройство защиты (на вторичной стороне):

электрон.

Вход:

Вход, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 3 - симметричный)

Позиция:

1.x, 2.x, 3.x

Соединение провода:

Соединение провода

жесткий:

0,2 мм² ... 6 мм², 0,2 мм² ... 1 мм²

гибкий:

0,2 мм² ... 6 мм², 0,2 мм² ... 1,5 мм²

гибкий с наконечником без пластиковой втулки:

0,2 мм² ... 4 мм², 0,2 мм² ... 1,5 мм²

гибкий с наконечником с пластиковой втулкой:

0,2 мм² ... 4 мм², 0,2 мм² ... 0,75 мм²

Светодиодная сигнализация:

Светодиодная сигнализация

Виды подачи сигнала:

СИД

Порог сигнала:

100 % (Индикатор горит желтым цветом, выходная мощность 120 Вт)

Количество фаз:

1,00

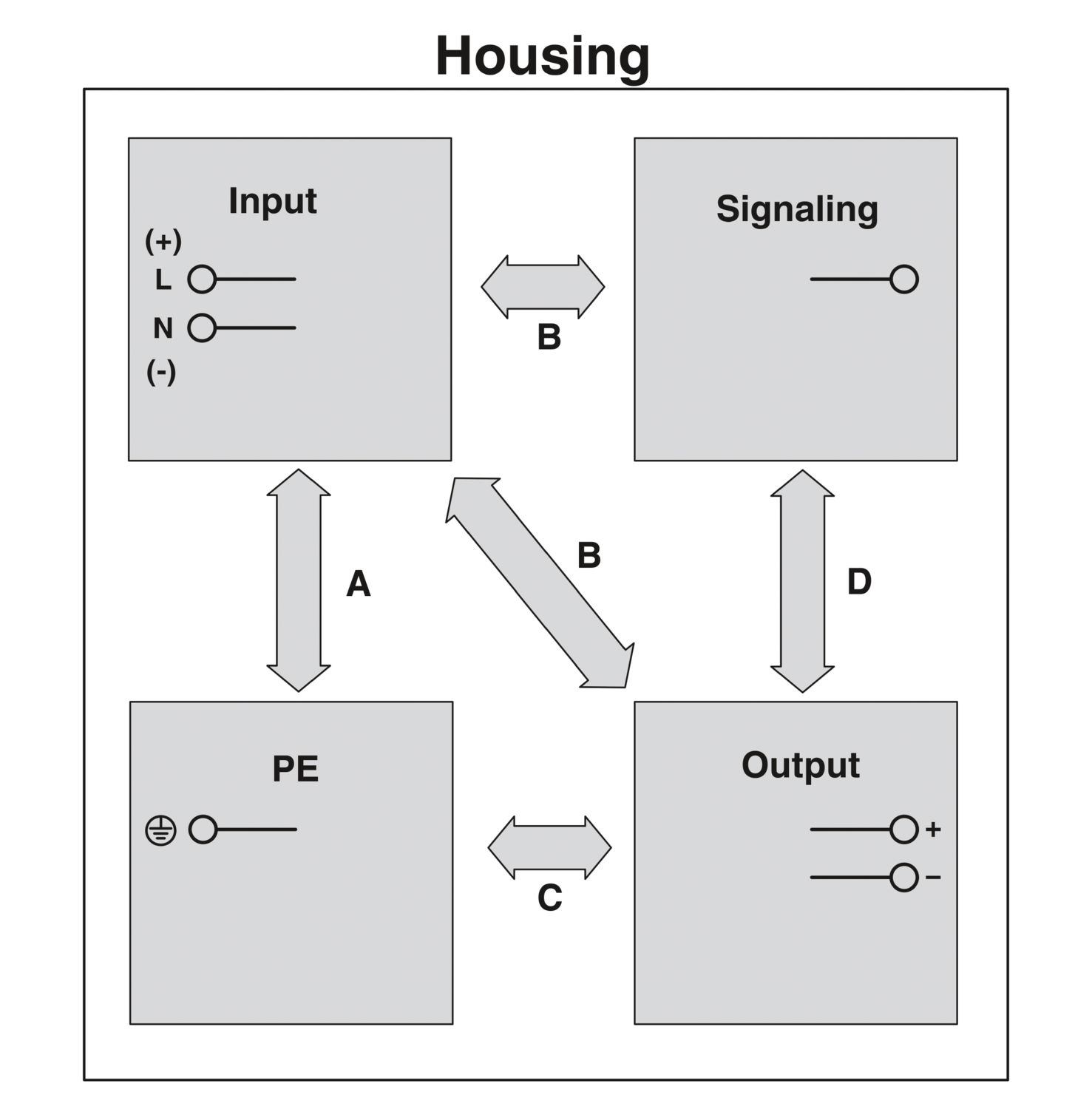

Напряжения изоляции на входе / выходе:

4 кВ DC (Типовое исп.)

MTBF (IEC 61709, SN 29500):

1600000 ч (25 °C)

Защитное покрытие:

нет

Материал корпуса:

Металл

Температура окружающей среды (протестировано по типу запуска):

-40 °C

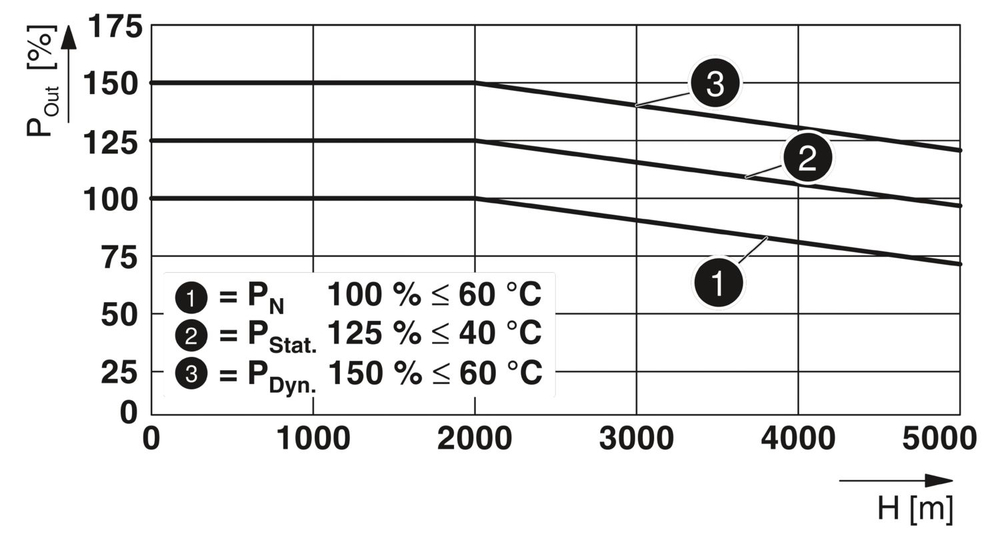

Рабочая высота:

≤ 5000 м (2000 м, следует учитывать снижение характеристик)

Макс. допустимая отн. влажность воздуха (при эксплуатации):

≤ 95 % (при 25 °C, без выпадения конденсата)

Вибрация (при эксплуатации):

5 Гц .. 100 Гц поиск резонанса 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C)

Temp Code:

T4 (-25 ... +70 °C; 60 °C, Derating: 2,5 %/K)

EN 61010-1:

II (≤ 5000 м)

EN 62477-1:

III (≤ 5000 м)

Обозначение стандарта:

Защитное сверхнизкое напряжение, Электробезопасность (устройств управления и регулирования), Перепады напряжения в сети питания (пониженное напряжение), Применение в железнодорожной отрасли

Стандарты/нормативные документы:

МЭК 61010-1, EN 55016, EN 61010-1 (SELV), EN 61000-4-29, EN 50121-3-2, Дополнительный основной стандарт EN 61000-6-5 (помехоустойчивость коммутационных устройств), МЭК/EN 61850-3 (энергоснабжение)

Защитное сверхнизкое напряжение:

Защитное сверхнизкое напряжение

UL:

Излучение кондуктивных помех:

Излучение кондуктивных помех

Излучение помех:

Излучение помех

Диапазон частот:

80 МГц ... 1 ГГц, 1 ГГц ... 6 ГГц, 0,15 МГц ... 80 МГц, 50 Гц ... 60 Гц

Разряд статического электричества:

Разряд статического электричества

Разряд между контактами:

8 кВ (Уровень контроля 4)

Воздушный разряд:

15 кВ (Уровень контроля 4)

Примечания:

Критерий A, Критерий B

Электромагнитное высокочастотное поле:

Электромагнитное высокочастотное поле

Напряженность проверочного поля:

10 В/м (Уровень контроля 3), 20 В/м (Уровень контроля 3), 100 A/м, 1 кA/м, 300 A/м, 1000 A/м

Быстрые переходные процессы (всплески):

Быстрые переходные процессы (всплески)

Нагрузка при ударном напряжении (импульсное перенапряжение):

Нагрузка при ударном напряжении (импульсное перенапряжение)

Влияние помех по цепи питания:

Влияние помех по цепи питания

Напряжение:

10 В (Уровень контроля 3), 10 В, 24 В DC, 10 В 1 В, 1 В, 1 В 10 В, 10 В (длительно), 100 В (1 c), 0,5 кВ, 1 кВ

Провал напряжения:

70 %, 40 %, 0 %

Критерии:

Критерии

Критерий А:

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B:

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Критерий C:

Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.

Ключ изделия:

CMDI43

Функция:

Выходная мощность ВКЛ/ВЫКЛ (Remote), Сигнальная земля

Ожидаемый срок службы (электролитические конденсаторы):

Ожидаемый срок службы (электролитические конденсаторы)

Температура:

40 °C, 30 °C

Время:

422000 ч, 260000 ч, 520000 ч, 100 мс, 50 мс

Диапазон номинальных напряжений на входе:

24 В DC

Входной предохранитель:

15 A (инертного типа, внутренний)

Выходная характеристика:

U/I Advanced

Климатический класс:

3K22 (согласно EN 60721-3-3)

CSA:

CSA

Требования по ЭМС к степени эмиссии помех:

EN 61000-6-3

Требования по ЭМС к помехозащищенности:

EN 61000-6-1

Товар поставляется стандартно:

true

Поддерживается на складе в Германии:

Да

accessory_for1:

ссылка на артикул1185416, ссылка на артикул1185423, ссылка на артикул1274012, ссылка на артикул1274014, ссылка на артикул1138377, ссылка на артикул1139136, ссылка на артикул1139137, ссылка на артикул1433147, ссылка на артикул1433148, ссылка на артикул1433152, ссылка на артикул1459506, ссылка на артикул1494293, ссылка на артикул1494296, ссылка на артикул1494297, ссылка на артикул1494298, ссылка на артикул1644121, ссылка на артикул1697948, ссылка на артикул1760157

Преимущества:

Самая сильная сторона выхода: простое расширение установок, надежный запуск тяжелых нагрузок и срабатывание переключателей LS|Разнообразная сигнализация: система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей|Свободный выбор типа соединения: зажим push-in или винтовой зажим

Совместимые товары_1:

ссылка на артикул1433148, ссылка на артикул1433152, ссылка на артикул1459506, ссылка на артикул1494293, ссылка на артикул1494296, ссылка на артикул1494297, ссылка на артикул1494298, ссылка на артикул1644121, ссылка на артикул1697948, ссылка на артикул1760157

Совместимые товары_0:

ссылка на артикул2938235, ссылка на артикул2901664, ссылка на артикул2909681, ссылка на артикул2906031, ссылка на артикул2906032, ссылка на артикул2910410, ссылка на артикул2910411, ссылка на артикул2905743, ссылка на артикул2905744, ссылка на артикул1185416, ссылка на артикул1185423, ссылка на артикул1274012, ссылка на артикул1274014, ссылка на артикул1138377, ссылка на артикул1139136, ссылка на артикул1139137, ссылка на артикул1433147, ссылка на артикул1433148, ссылка на артикул1433152, ссылка на артикул1459506, ссылка на артикул1494293, ссылка на артикул1494296, ссылка на артикул1494297, ссылка на артикул1494298, ссылка на артикул1644121, ссылка на артикул1697948, ссылка на артикул1760157, ссылка на артикул1185416, ссылка на артикул1185423, ссылка на артикул1274012, ссылка на артикул1274014, ссылка на артикул1138377, ссылка на артикул1139136, ссылка на артикул1139137, ссылка на артикул1433147

рекомендуется заказать также:

ссылка на артикул1415189,ссылка на артикул1452835,ссылка на артикул1515057,ссылка на артикул1835041,ссылка на артикул2308124,ссылка на артикул2800870,ссылка на артикул3036820,ссылка на артикул3206678,ссылка на артикул3270422

Ток:

2,5 A, 5 A

Сигнал:

Сигнал, 2 кВ (Уровень контроля 4 - асимметричный), 2 кВ (Уровень контроля 3 - асимметричный)

Цифровой:

0 В DC, 24 В DC

Аналоговый:

4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)

Широкий диапазон входных напряжений:

нет

Макс. электрическая прочность:

35 В DC (60 с)

Ограничение импульсного тока включения:

1 A

Статичный Boost (IStat.Boost):

6,25 A

Динамический Boost (IDyn.Boost):

10 A (5 с)

Selective Fuse Breaking (ISFB):

30 A (15 мс)

Электромагнитный расцепитель:

A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4

Выходная мощность (Pстат. Boost):

150 Вт

Выходная мощность (Pдинам. Boost):

240 Вт (5 с)

Рассогласование статически:

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассогласование динамически:

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассогласование Изменение входного напряжения:

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассеиваемая мощность SLEEP MODE:

1 Вт

жесткий (AWG):

24 ... 10, 24 ... 16

Форма привода, головка винта:

Прямой шлиц L

Сигнальный вход Удаленный (конфигурируемый):

Сигнальный вход Удаленный (конфигурируемый)

Маркировка разъема:

3.3 +, 3.5 +, 3.6 +, 3.1, 3.2, 3.4 +

По умолчанию:

Выходная мощность ВКЛ (40 кОм/24 В DC/открытая перемычка между REM и SGnd), UIN Входное напряжение OK, Выходная мощность, Выходное напряжение

Сигнальный выход Out 1 (конфигурируемый):

Сигнальный выход Out 1 (конфигурируемый)

Опция сигнала:

Выходное напряжение, Выходной ток

Сигнальный выход Out 2 (конфигурируемый):

Сигнальный выход Out 2 (конфигурируемый)

Сигнальный выход Реле 13/14 (конфигурируемое):

Сигнальный выход Реле 13/14 (конфигурируемое)

Коммутационный контакт (беспотенциальный):

без потенциала

Сигнальная земля SGnd:

Сигнальная земля SGnd

Опорный потенциал:

к OUT1, OUT2, REM

Частота переключения:

190,00 кГц ... 220,00 кГц (Ступень вспомогательного преобразователя)

Класс воспламеняемости согласно UL 94 (корпуса / клеммы):

Исполнение крышки:

Нержавеющая сталь X6Cr17

Исполнение бокового элемента:

Алюминий

Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования:

Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования

Провалы сетевого напряжения:

Провалы сетевого напряжения

Для железнодорожного транспорта:

Для железнодорожного транспорта

SIQ:

SIQ

Судостроение:

Судостроение

Требования по ЭМС для электростанции:

МЭК 61850-3

Излучение кондуктивных помех DNV GL:

Излучение кондуктивных помех DNV GL

DNV:

Класс B

Излучение помех DNV GL:

Излучение помех DNV GL

Вход/выход/сигнал:

асимметричный

Магнитное поле с энергетической частотой:

Магнитное поле с энергетической частотой

Импульсное магнитное поле:

Импульсное магнитное поле

Ассиметричные помехи по цепи питания:

Ассиметричные помехи по цепи питания

Тестовый уровень 1:

15 Гц 150 Гц (Уровень контроля 3), 100 кГц

Тестовый уровень 2:

150 Гц 1,5 кГц (Уровень контроля 3), 1 МГц

Тестовый уровень 3:

1,5 кГц 15 кГц (Уровень контроля 3)

Тестовый уровень 4:

15 кГц 150 кГц (Уровень контроля 3)

Тестовый уровень 5:

16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)

Тестовый уровень 6:

0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)

Переменная составляющая в напряжении постоянного тока:

Переменная составляющая в напряжении постоянного тока

Переменная составляющая:

15 % (UN), 14 % (UN)

Затухающая колеблющаяся волна:

Затухающая колеблющаяся волна

Вход, выход (тестовый уровень 1):

100 кГц 1 МГц (Уровень контроля 2 - симметричный)

Вход, выход (тестовый уровень 2):

100 кГц 1 МГц (Уровень контроля 2 - асимметричный)

Вход, выход (тестовый уровень 3):

10 МГц (Уровень контроля 2 - асимметричный)

Сигналы (тестовый уровень 1):

100 кГц 1 МГц (Уровень контроля 2 - симметричный)

Сигналы (тестовый уровень 2):

100 кГц 1 МГц (Уровень контроля 2 - асимметричный)

Пониженное переменное магнитное поле:

Пониженное переменное магнитное поле

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

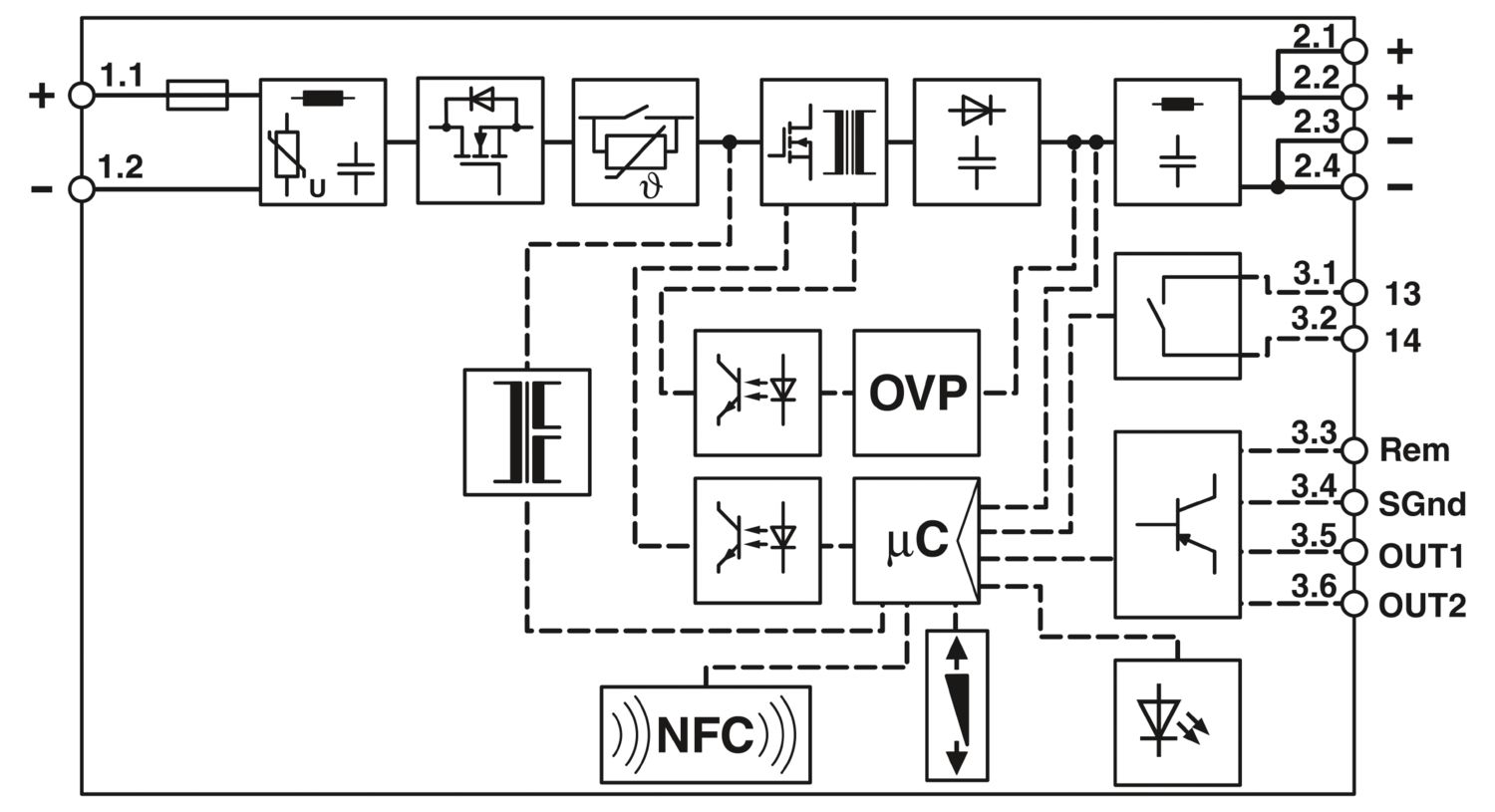

Преобразователь DC/DC с регулированием в первичной цепи, QUINT POWER, Установка на монтажную рейку, SFB Technology (Selective Fuse Breaking), вход: 24 В DC, выход: 24 В DC / 5 A

Характеристики

Штрих-код

4055626643458

Габариты (ДxШxВ, см):

122x130x39

Номер артикула

1046800

статус на складе в Германии

На складе

Упаковочная единица

Минимальное количество, предусмотренное условиями заказа

Вес/шт. (с упаковкой)

837 g

Вес/шт. (без упаковки)

835 g

Валюта

RUR

Самовывоз

нет

Дата обновления

2026-01-28T14:09:05.37

Ссылка на сайт производителя

https://www.phoenixcontact.com/ru-pc/produkty/preobrazovatel-dc-dc-quint4-ps-24dc-24dc-5-sc-1046800

Изоляционные характеристики

Категория перенапряжения

Степень загрязнения

Тип подключения

Винтовые зажимы, Зажимы Push-in

Длина снятия изоляции

8 мм, 10 мм

Номинальное напряжение

24 В DC

Условия окружающей среды

Температура окружающей среды (при эксплуатации)

-25 °C ... 70 °C (60 °C Derating: 2,5 %/K)

Температура окружающей среды (хранение/транспорт)

-40 °C ... 85 °C

Тип монтажа

Установка на монтажную рейку

Номер таможенного тарифа

85044095

Страна происхождения

Серия изделий

QUINT POWER

Маркировка

Выход

Выход, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 3 - симметричный)

Частота

50 Гц, 16,7 Гц, 0 Гц, 300 Гц

Ударопрочность

18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)

Дополнительный текст

24 В DC, Область перемычки и крышки, 60 с, 3 c, DC, 60 с, Уровень контроля 2

Стандарты / нормативные документы

EN 55016, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-29, EN 61000-4-9, EN 61000-4-16, EN 61000-4-17, EN 61000-4-18, EN 61000-4-10

Диапазон входных напряжений

24 В DC -25 % ... +40 %

Электромагнитная совместимость

Соответствие директиве EMV 2014/30/EU

Директива по низкому напряжению

Соответствие Директиве по низкому напряжению 2014/35/ЕС

Указания по монтажу

Время включения, типовое

300 мс (из режима SLEEP MODE)

Потребляемый ток

6,9 A (24 В DC)

Степень защиты

IP20, Special with SELV input and output

Время включения

1 c

Падение напряжения

Производитель

Phoenix Contact

Импульс пускового тока

тип. 1 A

Интеграл импульса тока при включении (I2t)

0,05 A^2c

Время автономной работы

тип. 14 мс (24 В DC)

Выбор подходящего предохранителя для защиты на входе

10 A ... 16 A (Характеристика B, C, D, K или аналогичная)

КПД

тип. 92,2 % (24 В DC)

Диапазон настройки выходного напряжения (USet)

24 В DC ... 29,5 В DC (24 В DC, мощность постоянна)

Номинальный ток на выходе (IN)

5 A

Защищен от короткого замыкания

да

Устойчивость в холостом режиме

да

Выходная мощность (PN)

120 Вт

Возможность параллельного подключения

да, резервирование и повышение мощности

Возможность последовательного подключения

да

Устойчивость к обратной связи

≤ 35 В DC

Защита от перенапряжения на выходе (OVP)

≤ 32 В DC

Остаточная пульсация

10 мB(ДА)

Время нарастания

100 мс (Uвых (10 % ... 90 %))

Рассеиваемая мощность, без нагрузки, макс.

2 Вт

Рассеиваемая мощность, номинальная нагрузка, макс.

10 Вт

Устройство защиты (на вторичной стороне)

электрон.

Вход

Вход, 2 кВ (Уровень контроля 3 - асимметричный), 1 кВ (Уровень контроля 3 - симметричный)

Позиция

1.x, 2.x, 3.x

Соединение провода

жесткий

0,2 мм² ... 6 мм², 0,2 мм² ... 1 мм²

гибкий

0,2 мм² ... 6 мм², 0,2 мм² ... 1,5 мм²

гибкий с наконечником без пластиковой втулки

0,2 мм² ... 4 мм², 0,2 мм² ... 1,5 мм²

гибкий с наконечником с пластиковой втулкой

0,2 мм² ... 4 мм², 0,2 мм² ... 0,75 мм²

Светодиодная сигнализация

Виды подачи сигнала

СИД

Порог сигнала

100 % (Индикатор горит желтым цветом, выходная мощность 120 Вт)

Количество фаз

1,00

Напряжения изоляции на входе / выходе

4 кВ DC (Типовое исп.)

MTBF (IEC 61709, SN 29500)

1600000 ч (25 °C)

Защитное покрытие

нет

Материал корпуса

Металл

Температура окружающей среды (протестировано по типу запуска)

-40 °C

Рабочая высота

≤ 5000 м (2000 м, следует учитывать снижение характеристик)

Макс. допустимая отн. влажность воздуха (при эксплуатации)

≤ 95 % (при 25 °C, без выпадения конденсата)

Вибрация (при эксплуатации)

5 Гц .. 100 Гц поиск резонанса 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C)

Temp Code

T4 (-25 ... +70 °C; 60 °C, Derating: 2,5 %/K)

EN 61010-1

II (≤ 5000 м)

EN 62477-1

III (≤ 5000 м)

Обозначение стандарта

Стандарты/нормативные документы

Защитное сверхнизкое напряжение

Излучение кондуктивных помех

Излучение помех

Диапазон частот

80 МГц ... 1 ГГц, 1 ГГц ... 6 ГГц, 0,15 МГц ... 80 МГц, 50 Гц ... 60 Гц

Разряд статического электричества

Разряд между контактами

8 кВ (Уровень контроля 4)

Воздушный разряд

15 кВ (Уровень контроля 4)

Примечания

Критерий A, Критерий B

Электромагнитное высокочастотное поле

Напряженность проверочного поля

10 В/м (Уровень контроля 3), 20 В/м (Уровень контроля 3), 100 A/м, 1 кA/м, 300 A/м, 1000 A/м

Быстрые переходные процессы (всплески)

Нагрузка при ударном напряжении (импульсное перенапряжение)

Влияние помех по цепи питания

Напряжение

10 В (Уровень контроля 3), 10 В, 24 В DC, 10 В 1 В, 1 В, 1 В 10 В, 10 В (длительно), 100 В (1 c), 0,5 кВ, 1 кВ

Провал напряжения

70 %, 40 %, 0 %

Критерии

Критерий А

Нормальные рабочие параметры со значениями в заданных пределах.

Критерий B

Временное ухудшение рабочих параметров, которое устраняется самим устройством.

Критерий C

Ключ изделия

CMDI43

Функция

Выходная мощность ВКЛ/ВЫКЛ (Remote), Сигнальная земля

Ожидаемый срок службы (электролитические конденсаторы)

Температура

40 °C, 30 °C

Время

422000 ч, 260000 ч, 520000 ч, 100 мс, 50 мс

Диапазон номинальных напряжений на входе

24 В DC

Входной предохранитель

15 A (инертного типа, внутренний)

Выходная характеристика

U/I Advanced

Климатический класс

3K22 (согласно EN 60721-3-3)

CSA

Требования по ЭМС к степени эмиссии помех

EN 61000-6-3

Требования по ЭМС к помехозащищенности

EN 61000-6-1

Товар поставляется стандартно

true

Поддерживается на складе в Германии

Да

accessory_for1

Преимущества

Совместимые товары_1

Совместимые товары_0

рекомендуется заказать также

Ток

2,5 A, 5 A

Сигнал

Сигнал, 2 кВ (Уровень контроля 4 - асимметричный), 2 кВ (Уровень контроля 3 - асимметричный)

Цифровой

0 В DC, 24 В DC

Аналоговый

4 мА ... 20 мА ±5 % (Нагрузка ≤400 Ω)

Широкий диапазон входных напряжений

нет

Макс. электрическая прочность

35 В DC (60 с)

Ограничение импульсного тока включения

1 A

Статичный Boost (IStat.Boost)

6,25 A

Динамический Boost (IDyn.Boost)

10 A (5 с)

Selective Fuse Breaking (ISFB)

30 A (15 мс)

Электромагнитный расцепитель

A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4

Выходная мощность (Pстат. Boost)

150 Вт

Выходная мощность (Pдинам. Boost)

240 Вт (5 с)

Рассогласование статически

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассогласование динамически

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассогласование Изменение входного напряжения

1 % (статическое изменение нагрузки 10 % ... 90 %)

Рассеиваемая мощность SLEEP MODE

1 Вт

жесткий (AWG)

24 ... 10, 24 ... 16

Форма привода, головка винта

Прямой шлиц L

Сигнальный вход Удаленный (конфигурируемый)

Маркировка разъема

3.3 +, 3.5 +, 3.6 +, 3.1, 3.2, 3.4 +

По умолчанию

Сигнальный выход Out 1 (конфигурируемый)

Опция сигнала

Выходное напряжение, Выходной ток

Сигнальный выход Out 2 (конфигурируемый)

Сигнальный выход Реле 13/14 (конфигурируемое)

Коммутационный контакт (беспотенциальный)

без потенциала

Сигнальная земля SGnd

Опорный потенциал

к OUT1, OUT2, REM

Частота переключения

190,00 кГц ... 220,00 кГц (Ступень вспомогательного преобразователя)

Класс воспламеняемости согласно UL 94 (корпуса / клеммы)

Исполнение крышки

Нержавеющая сталь X6Cr17

Исполнение бокового элемента

Алюминий

Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования

Провалы сетевого напряжения

Для железнодорожного транспорта

SIQ

Судостроение

Требования по ЭМС для электростанции

МЭК 61850-3

Излучение кондуктивных помех DNV GL

DNV

Класс B

Излучение помех DNV GL

Вход/выход/сигнал

асимметричный

Магнитное поле с энергетической частотой

Импульсное магнитное поле

Ассиметричные помехи по цепи питания

Тестовый уровень 1

15 Гц 150 Гц (Уровень контроля 3), 100 кГц

Тестовый уровень 2

150 Гц 1,5 кГц (Уровень контроля 3), 1 МГц

Тестовый уровень 3

1,5 кГц 15 кГц (Уровень контроля 3)

Тестовый уровень 4

15 кГц 150 кГц (Уровень контроля 3)

Тестовый уровень 5

16,7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)

Тестовый уровень 6

0 Гц 16,7 Гц 50 Гц 60 Гц (Уровень контроля 3)

Переменная составляющая в напряжении постоянного тока

Переменная составляющая

15 % (UN), 14 % (UN)

Затухающая колеблющаяся волна

Вход, выход (тестовый уровень 1)

100 кГц 1 МГц (Уровень контроля 2 - симметричный)

Вход, выход (тестовый уровень 2)

100 кГц 1 МГц (Уровень контроля 2 - асимметричный)

Вход, выход (тестовый уровень 3)

10 МГц (Уровень контроля 2 - асимметричный)

Сигналы (тестовый уровень 1)

100 кГц 1 МГц (Уровень контроля 2 - симметричный)

Сигналы (тестовый уровень 2)

100 кГц 1 МГц (Уровень контроля 2 - асимметричный)

Пониженное переменное магнитное поле

Все характеристики

Отзывы

Отзывов еще никто не оставлял
