Описание

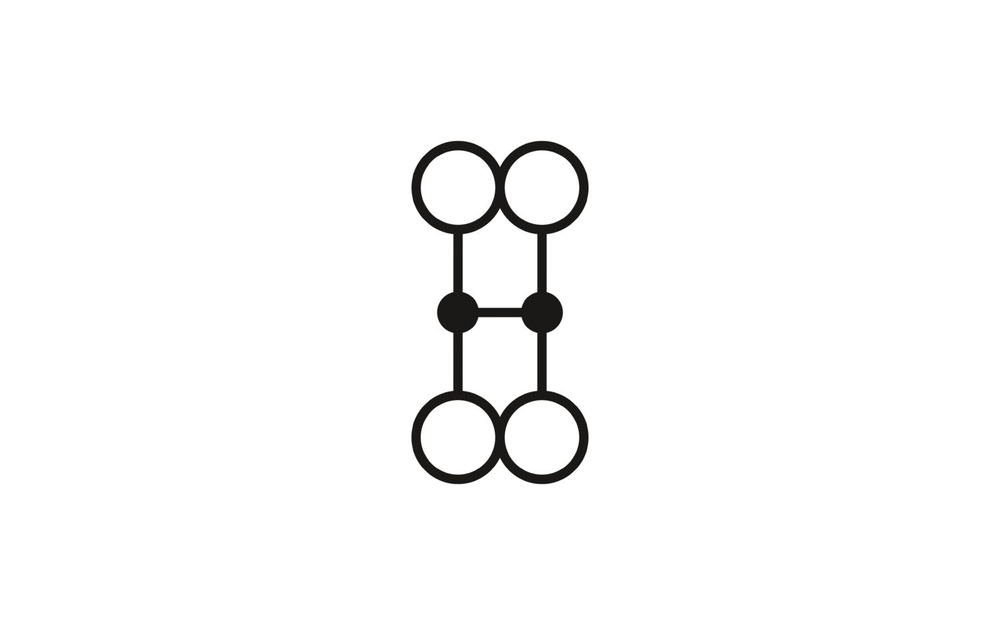

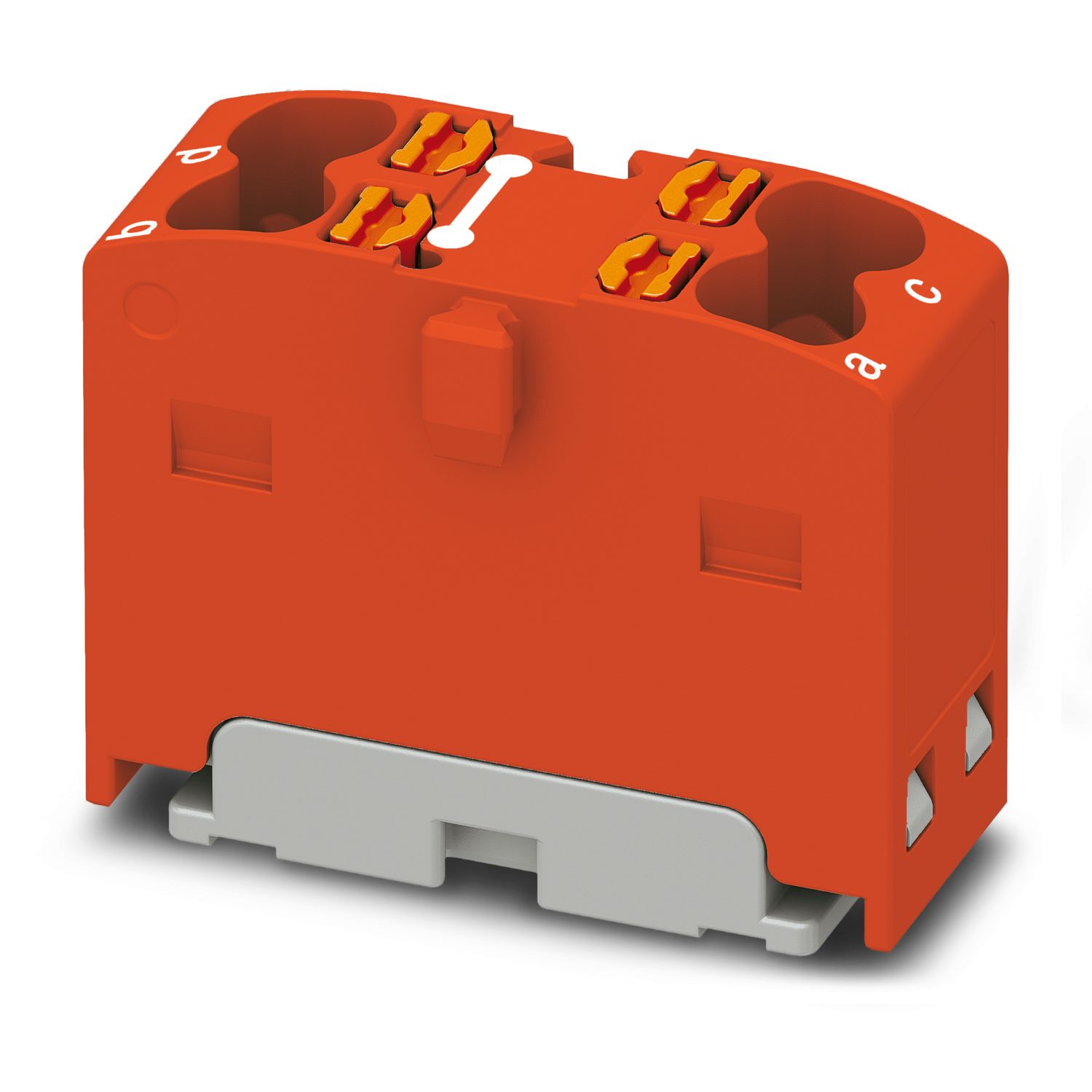

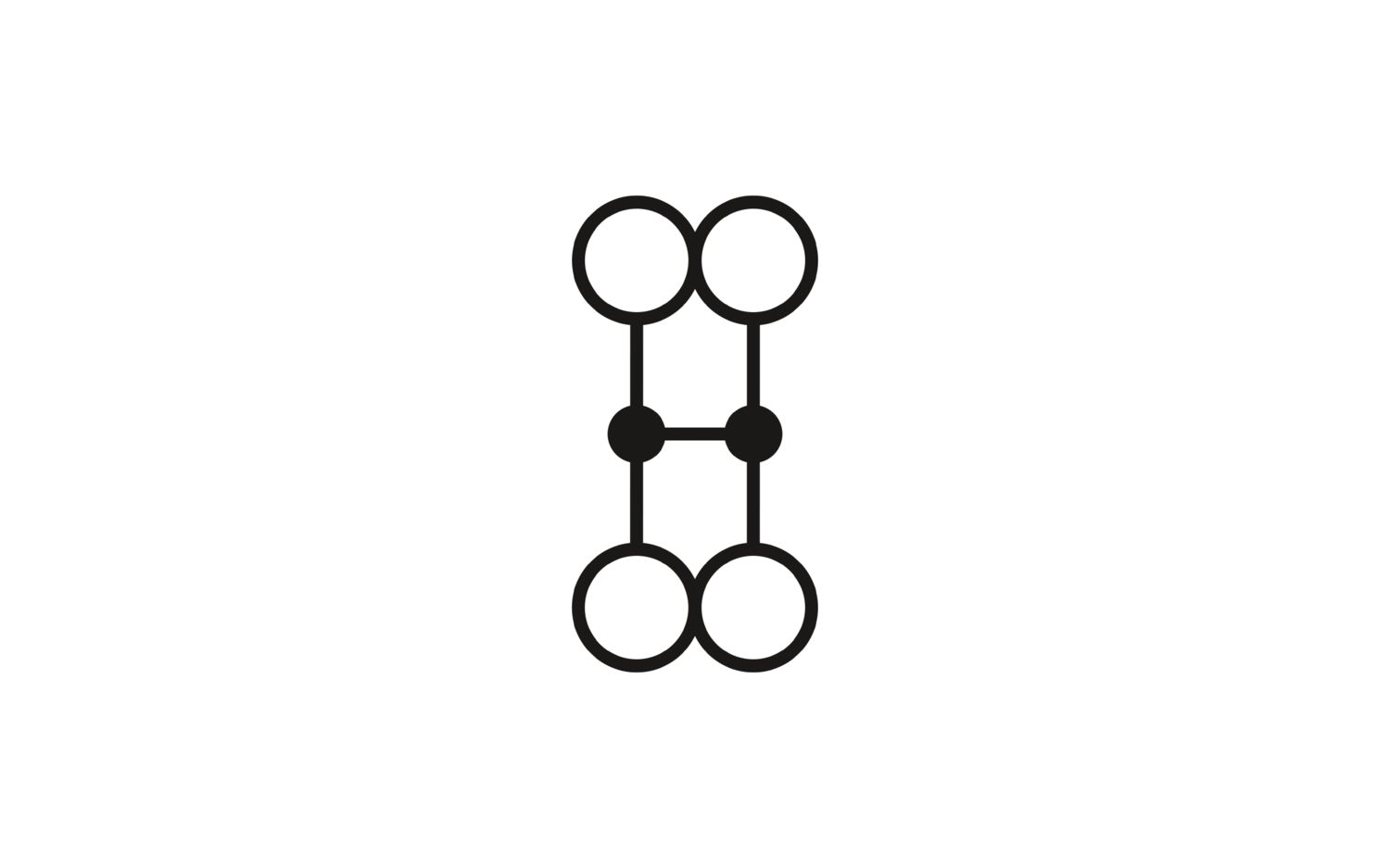

Распределительный блок, номинальное напряжение: 450 В, номинальный ток: 17,5 A, количество точек подсоединения: 4, тип подключения: Зажимы Push-in, cечение: 0,14 мм2 - 2,5 мм2, тип монтажа: крепление защелками на адаптере для монтажной рейки, Прямой монтаж при помощи фланца, Подвесной, цвет: красный
Характеристики
Штрих-код
4055626643083
Габариты (ДxШxВ, см):
8.3x21.6x17.7
Номер артикула
1046611
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
4
Общая информация
Общая информация
Упаковочная единица
30
Минимальное количество, предусмотренное условиями заказа
30
Вес/шт. (с упаковкой)
3,64 g
Вес/шт. (без упаковки)
3,64 g
Цвет
красный (RAL 3001)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-01-28T11:46:33.28
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/raspredelitelnyi-blok-ptfix-4x15-rd-1046611
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
4
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A2 / B1
Сечение жесткого провода
0,14 мм² ... 2,5 мм²,
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
22 A
Номинальное напряжение
450 В
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
крепление защелками на адаптере для монтажной рейки
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60998-2-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35/NS 15
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.,

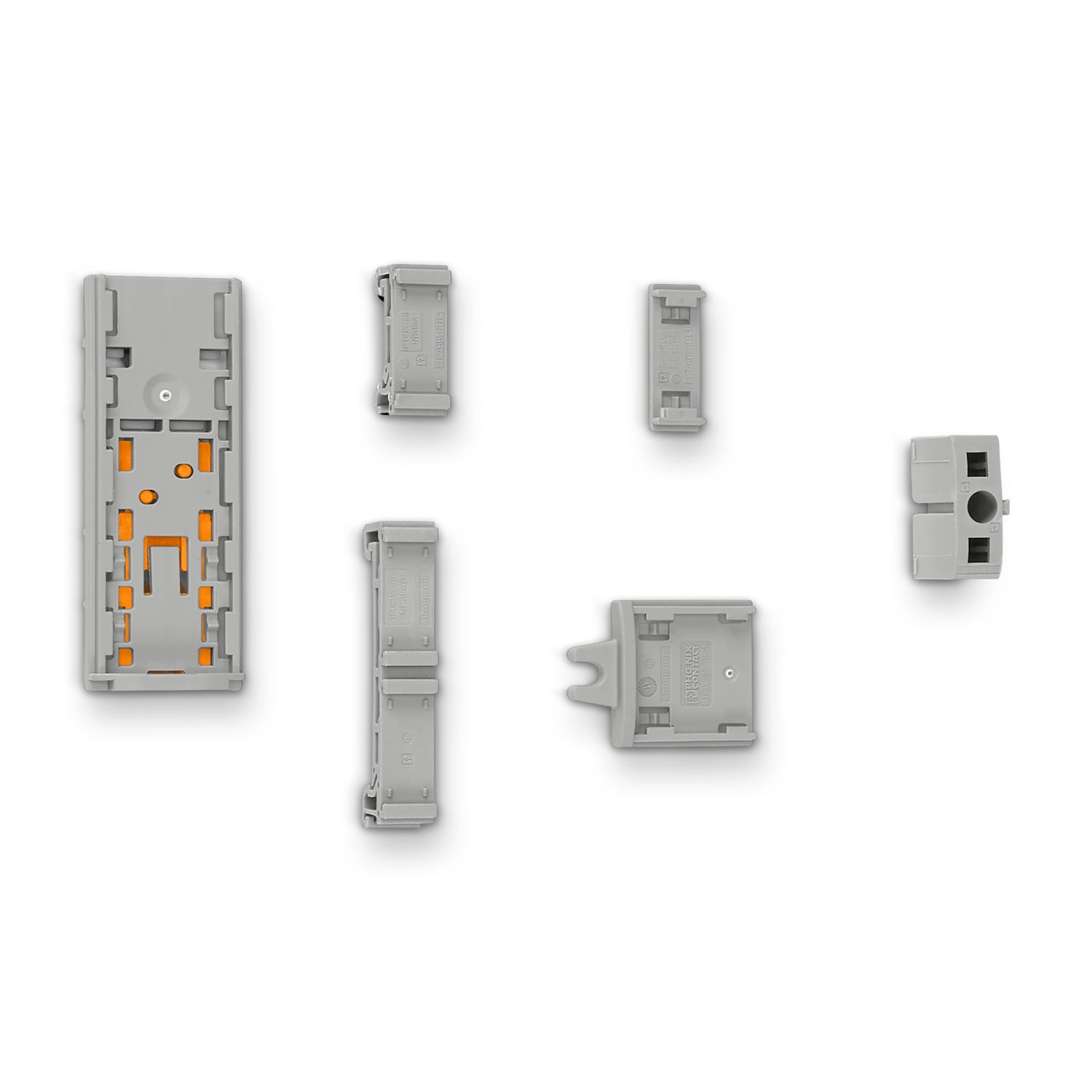

При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
Номинальное сечение AWG
14
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Суммарный ток, максимальный
26 A
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Указания по эксплуатации

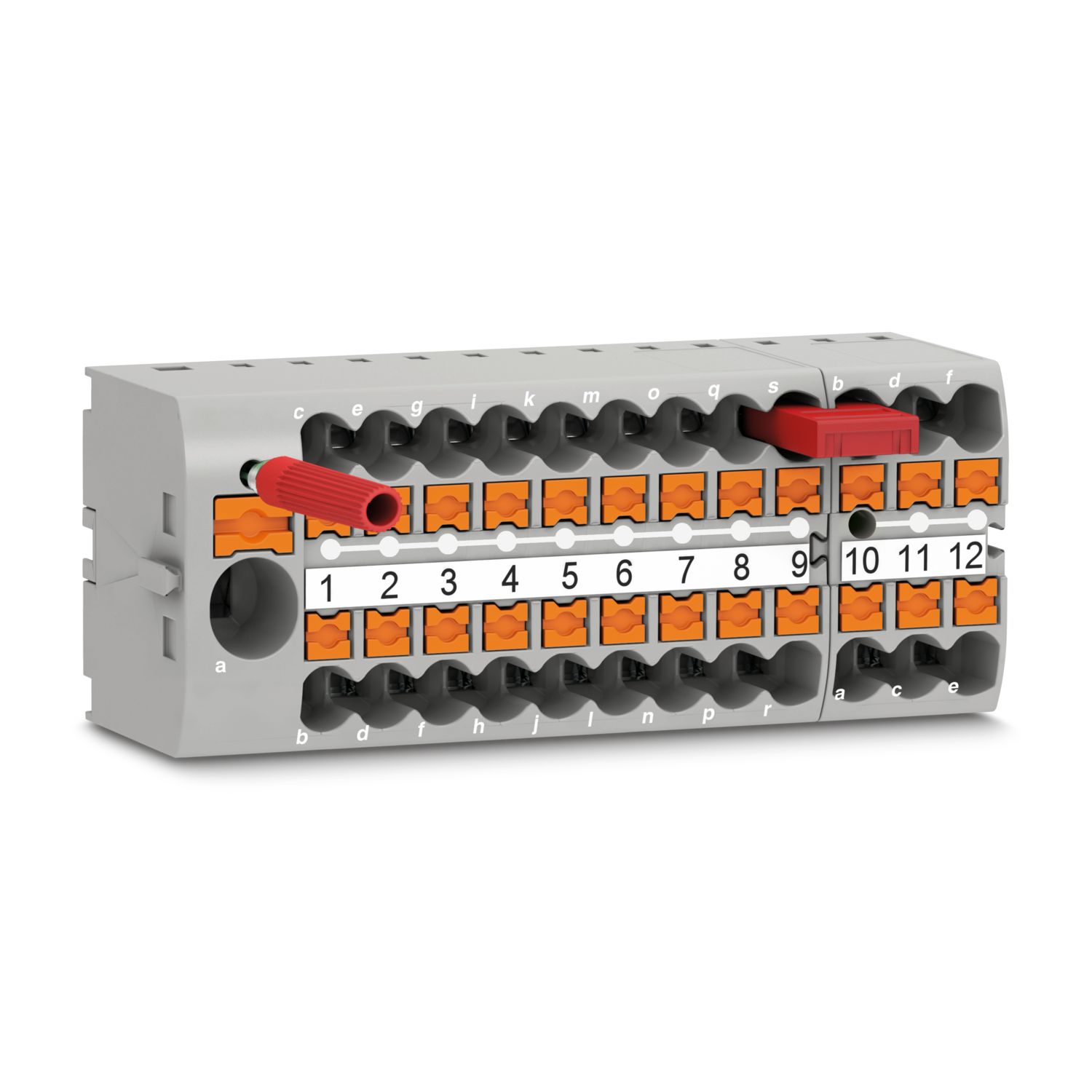

блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях
Сечение жесткого провода [AWG]
26 ... 14 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BEA112
Товар поставляется стандартно
true
Поддерживается на складе в Германии
Да
Преимущества
Хороший обзор благодаря маркировке всех клемм|Экономия места благодаря компактной конструкции|Универсальное использование благодаря прямому монтажу с фланцевыми крышками из принадлежностей|Компактное распределение потенциалов благодаря микрораспределителю потенциалов|Идеальные возможности для проверки благодаря отверстиям в каждой точке соединения
Совместимые товары_1
ссылка на артикул3030116, ссылка на артикул3030118, ссылка на артикул3030117, ссылка на артикул1049503, ссылка на артикул1049500, ссылка на артикул1049497, ссылка на артикул1049498, ссылка на артикул1050613, ссылка на артикул1632415, ссылка на артикул0825990, ссылка на артикул0801837, ссылка на артикул0801833, ссылка на артикул0801832, ссылка на артикул0801836, ссылка на артикул8199987, ссылка на артикул0830768, ссылка на артикул0830767, ссылка на артикул0803906, ссылка на артикул0803883, ссылка на артикул1092026, ссылка на артикул3206131, ссылка на артикул3031034, ссылка на артикул1982800
рекомендуется заказать также
ссылка на артикул1045929,ссылка на артикул1046608,ссылка на артикул1046610,ссылка на артикул1046612,ссылка на артикул1046613,ссылка на артикул1046614,ссылка на артикул1046615,ссылка на артикул1046616,ссылка на артикул1046619
